특징:

1.24 GHz ISM 라디오 밴드

2. 지능형 밀리미터 파 레이더 단일 칩 및 지능형 알고리즘 펌웨어 통합

3. 정확한 실내/실외 사람의 움직임/마이크로 동작 감지 및 거리 감지

4. 연속 작동 평균 전류 48mA @ 20 HZ보고 주파수

5. 감지 거리 간격 구성 및 거리 게이트를 기반으로 감도 설정을 지원하는 시각화 도구 제공

6. 인체 감지의 최대 거리는 6m, 마이크로 모션 인체 감지의 최대 거리는 3.5m

7. 고정밀 범위: 30 ~ 350cm ± 5cm, 350 ~ 600cm ± 5%

제품 설명

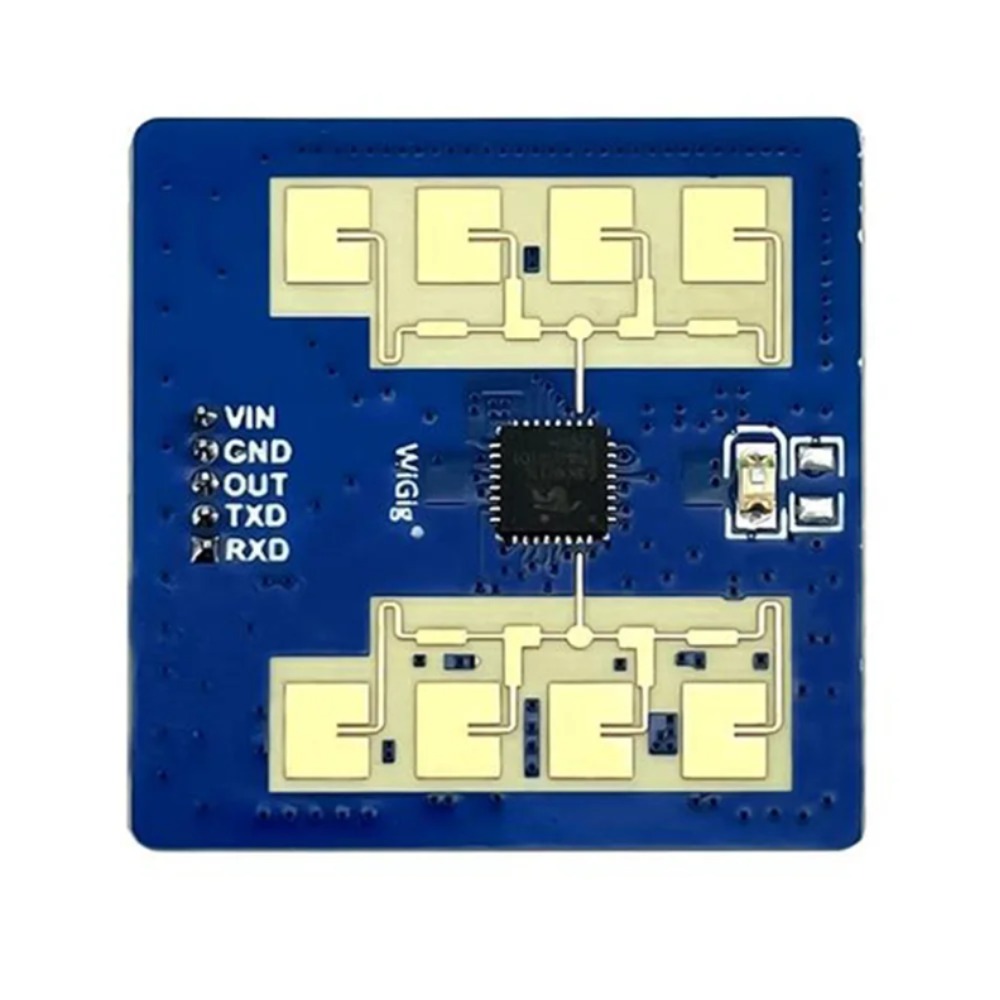

LD2411S 는 FMCW 주파수 변조 연속파를 사용하여 작동하는 24GHz 범위 레이더 유도 모듈입니다.

레이더 신호 처리 및 정밀 감지 알고리즘과 결합 된 표적 탐지는 마이크로 이동/이동 물체의 거리 및 상태 정보를 정확하게 감지합니다.

0.2-3 미터 이내의 마이크로 모션 센싱과 3-6 미터 이내의 모션 센싱을 지원하고, TTL 직렬 포트 데이터를 실시간으로 출력합니다. 감지 거리 범위, 감지 감도 및 지연 시간을 수정할 수 있는 구성 도구를 제공합니다.

매개 변수:

모델: HLK-LD2411S

작동 원리: 자기 센서

출력 모델 카테고리: 디지털 센서

센서 카테고리: 자기 센서

크기: 27x27mm

주파수: 24G-24.25GHz

변조 방법: FMCW

감지 거리: 0.3 ~ 3.5m 마이크로 모션/0.3 ~ 6m 모션 (조정 가능)

감지 각도: 토양 45 ° (수평면)/토양 20 ° (수직면)

전원 공급 장치: 5V

현재: ~ 50mA

최대 등방성 방사 전력: 16 dBm (유형)

스윕 대역폭: ~ 250MHz

환경 온도: -40 ° C ~ + 85 ° C

데이터 형식: ttl 직렬 포트

포장 형태: 기본 1.27mm * 5Pin 여성 시트

인터페이스 유형: (1.27mm X 5PIN 핀)

1: VCC, 5V 전원 입력

2: GND, 파워 그라운드

3: OUT, 기능 없음

4: TXD, 시리얼 전송/I0

5: RXD, 직렬 포트 수신/I0

주의가 필요한 사항

레이더에 케이싱을 장착해야 하는 경우 케이싱은 24GHz 주파수 대역에서 양호한 전파 전달 특성을 가져야하며 전자파에 차폐 효과가 있는 금속이나 재료를 포함하지 않아야 합니다

2. 이 제품은 적절한 환경에 설치해야합니다. 다음 환경에서 사용되는 경우 탐지 효과가 영향을 받습니다.

2.1 감지 영역에는 동물, 지속적으로 흔들리는 커튼, 공기 통풍구를 향한 큰 녹색 식물 등 사람이 아닌 물체가 계속 움직입니다.

2.2 감지 영역에는 강한 반사면의 넓은 영역이 있으며 레이더 안테나를 직접 향한 강한 반사 물체는 간섭을 일으킬 수 있습니다. 벽에 설치할 때 실내 상단의 에어컨 및 선풍기와 같은 외부 혼선을 고려해야합니다.

3. 설치 중주의 사항

3.1 레이더 안테나가 탐지할 영역을 직접 향하도록 하고, 안테나의 주변 영역이 열려 있고 방해받지 않도록 합니다.

3.2 센서의 설치 위치가 견고하고 안정적인지 확인하기 위해 레이더 자체의 흔들림이 감지 효과에 영향을 미칩니다.

3.3 레이더 후면에 물체의 움직임이나 진동이 없는지 확인합니다. 레이더 파의 침투성으로 인해 안테나 백 로브는 레이더 후면의 움직이는 물체를 감지 할 수 있습니다. 금속 차폐 커버 또는 금속 백 플레이트를 사용하여 레이더 백 플레이트를 차폐하고 레이더 후면의 물체 영향을 줄일 수 있습니다.

24GHz 주파수 대역 레이더가 여러 개 있을 때는 빔을 정렬하지 말고 가능한 멀리 설치해서 상호 간섭을 피해주시기 바랍니다

3.5 전원 주의 사항: 전원 공급 장치의 입력 전압은 5VDC 이며 전원 공급 장치 리플의 100 kHz 이내에는 명확한 스펙트럼 피크가 없습니다. 이 계획은 참조 설계이며 사용자는 ESD 및 번개 서지와 같은 해당 전자기 호환성 설계를 고려해야 합니다.
