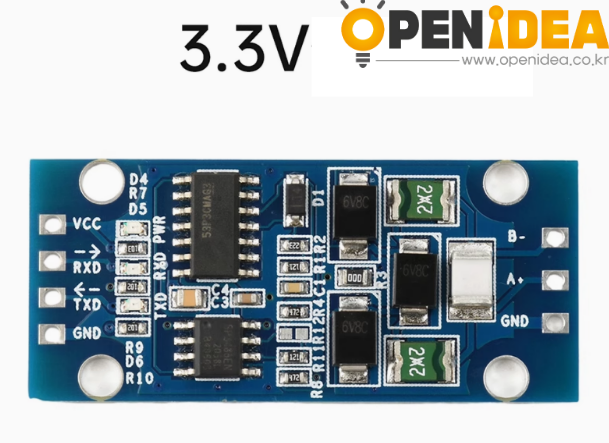

3.3V DC TTL-RS485 상호 변환 모듈 직렬 레벨 변환 보드 직렬 하드웨어 자동 흐름 제어 [ZTB60-033]
  • 3.3V DC TTL-RS485 상호 변환 모듈 직렬 레벨 변환 보드 직렬 하드웨어 자동 흐름 제어 [ZTB60-033]

3.3V DC TTL-RS485 상호 변환 모듈 직렬 레벨 변환 보드 직렬 하드웨어 자동 흐름 제어 [ZTB60-033]

4.0 0리뷰
3,240 원
구매혜택:         적립 마일리지 : +3원 (상품 : 3원)
자체상품코드:  ZTB60-033
브랜드:      OPENIDEA
수량:
1~2일 (재고 소진시 약 1주일 소요될 수 있습니다.)
총 상품금액(VAT 포함):   3,240원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
바로구매하기 장바구니
추천 상품
  • 2,800원
  • 9,600원
  • 178,000원
  • 2,000원
  • 5,600원
  • 21,000원
  • 2,800원
  • 1,900원
  • 36,000원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내

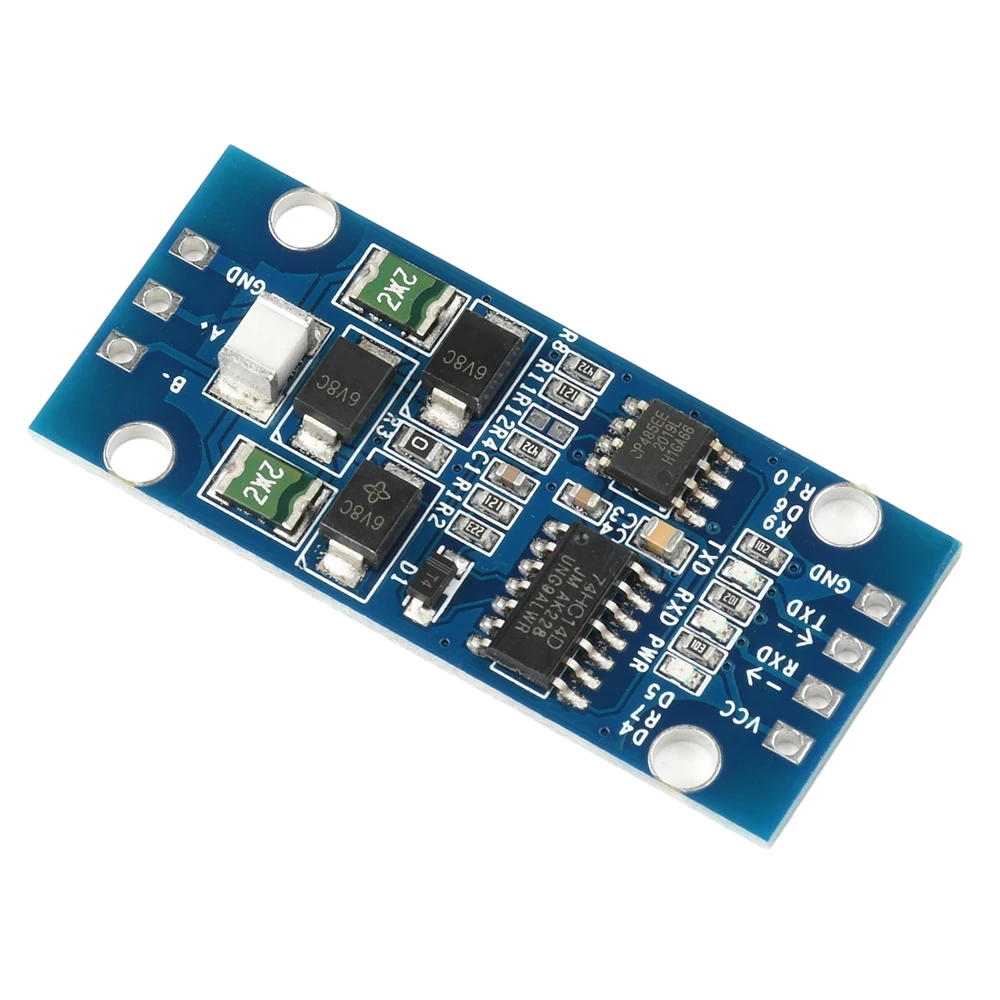

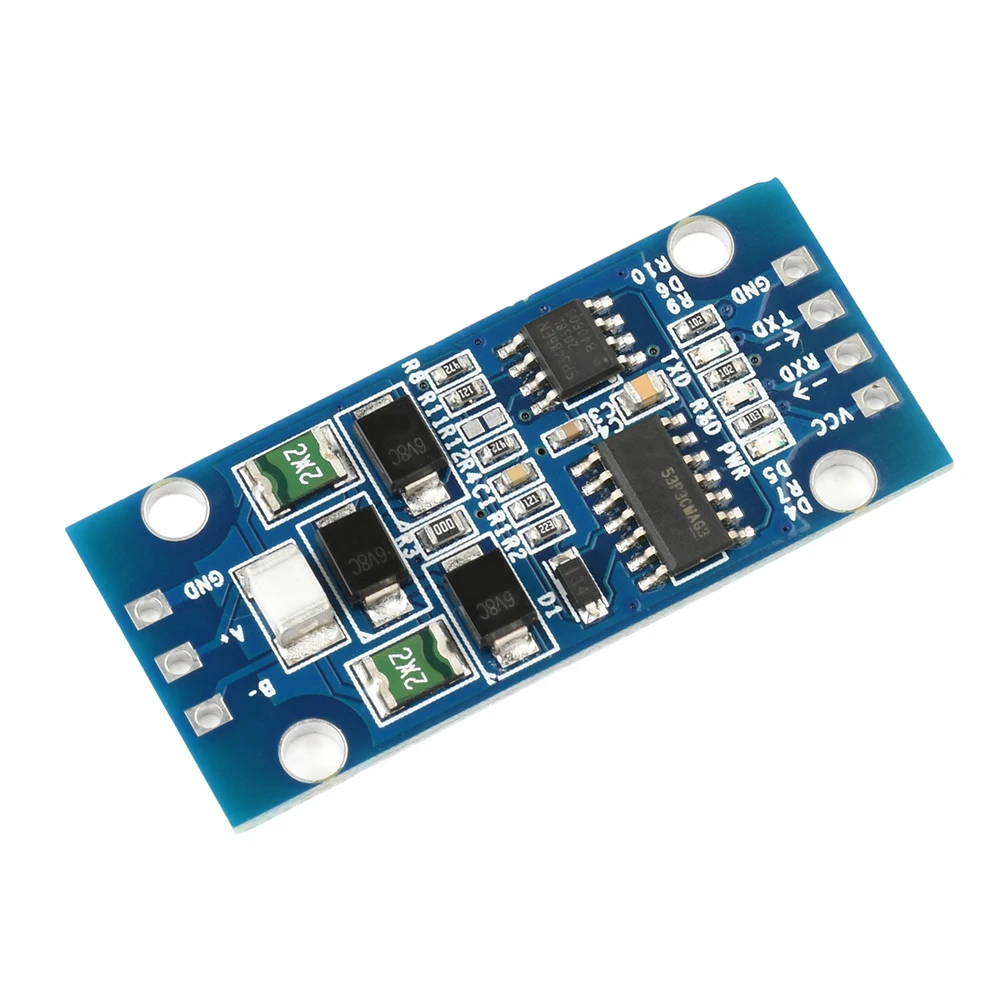

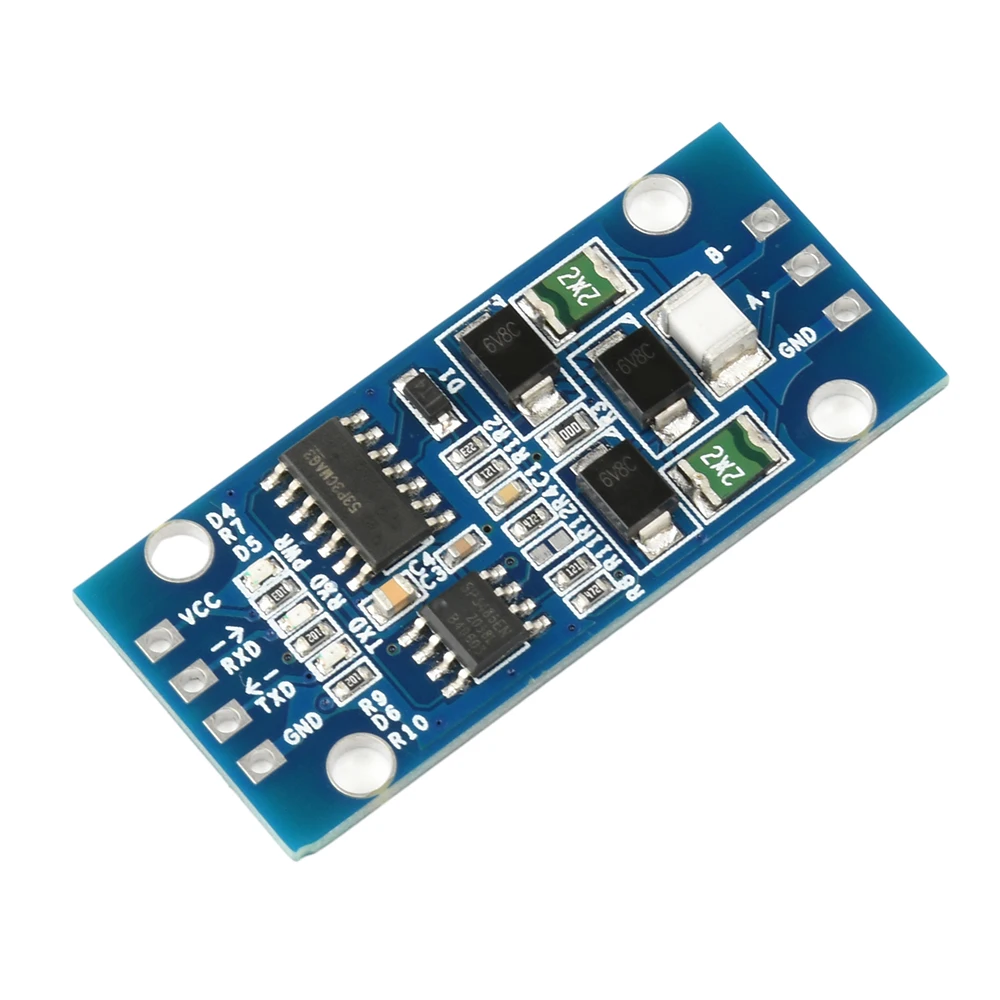

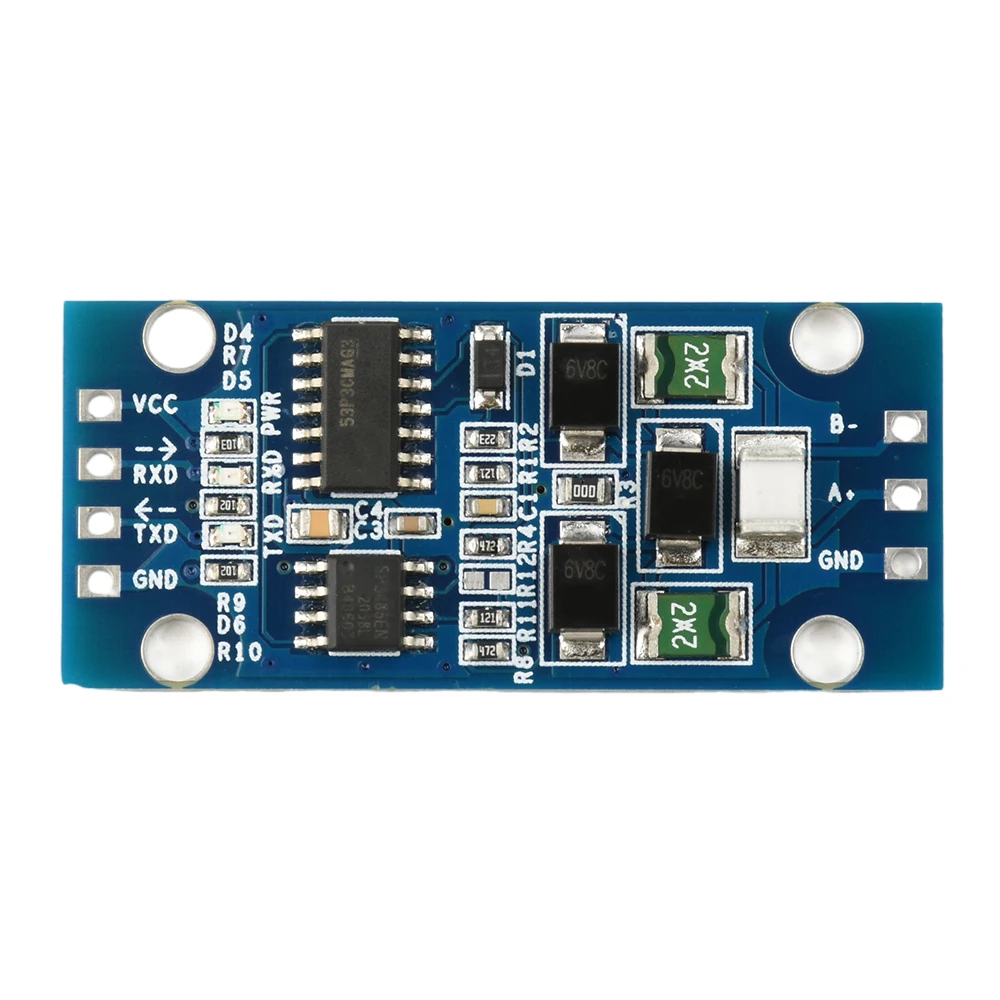

특징:

1.안정적인 전송을 보장하는 기존 74HC14 + SP485 칩: TTL-RS485 변환기 모듈은 고품질 74HC14 및 SP485 칩의 조합을 사용하여 탁월한 신호 변환 성능을 제공합니다.

2.번개 가스 방전관, 간섭 방지 기능 강화: 내장된 번개 가스 방전관은 대기 과전압을 효과적으로 흡수 및 방전하여 손상으로 인한 장비의 낙뢰 및 기타 긴급 상황을 방지할 수 있습니다.

3.3개의 과도 억제 다이오드 TVS, 포괄적인 보호 회로: 회로의 정전기 방전(ESD), 유도된 낙뢰 및 기타 과도 과전압 이벤트를 방지하는 데 사용되는 과도 억제 다이오드(TVS) 3세트가 장착되어 있습니다.

4.과전류 보호용 온도 퓨즈: 과전류 보호용 온도 퓨즈는 전류가 안전 임계값을 초과하면 퓨즈가 빠르게 끊어져 전원 공급 장치를 차단하여 단락이나 과부하로 인한 화재 및 장비 손상을 방지합니다.

5.120Ω 종단 저항기, 신호 무결성 최적화: 내장된 120Ω 종단 저항기, 사용자는 R12를 단락시키기만 하면 저항기에 쉽게 접근할 수 있어 신호 반사 및 에코 간섭을 효과적으로 제거하고 RS485 버스의 신호 무결성을 향상시킵니다.

6.전원 PWR 및 RXD, TXD 신호 표시기, 상태 한눈에 보기: 모듈에는 전원(PWR) 및 수신(RXD), 전송(TXD) 신호 표시기가 장착되어 있으며 작업 상태를 실시간으로 표시합니다.

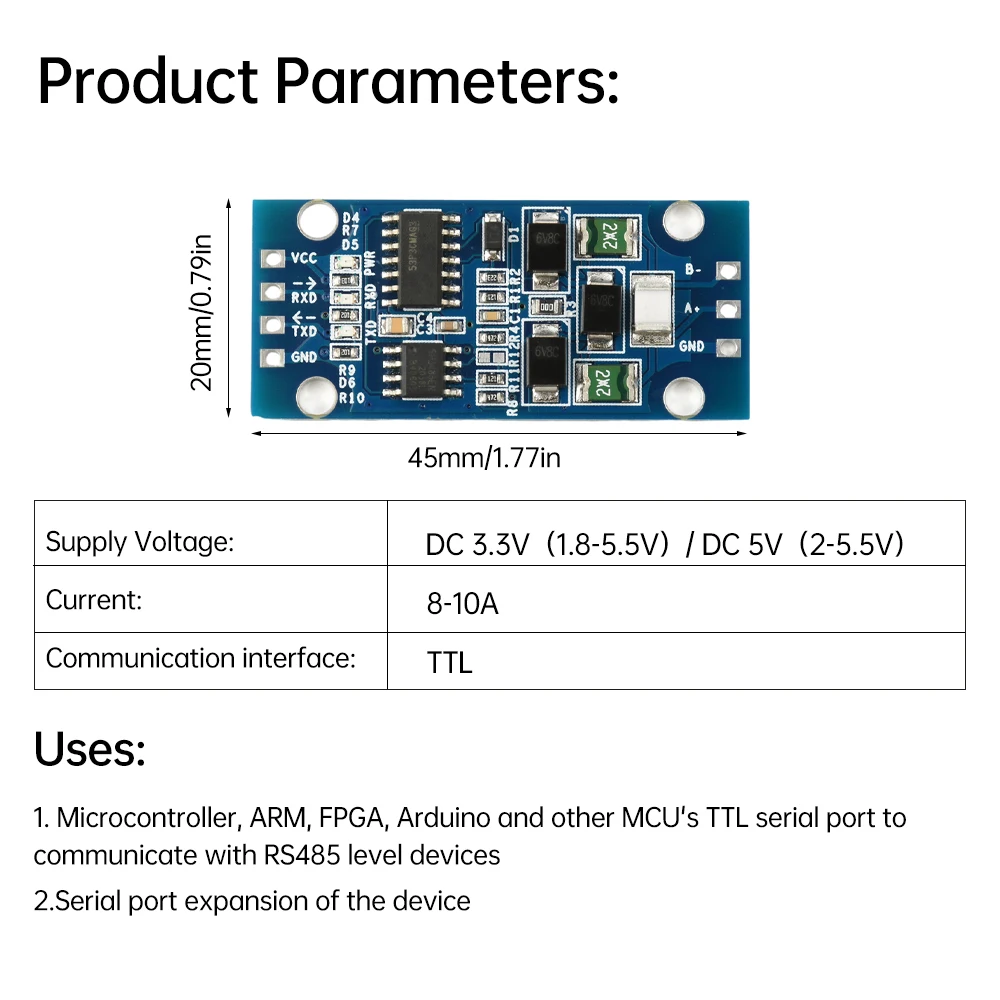

매개변수:

공급 전압:

DC 3.3V(1.8~5.5V)

DC 5V(2~5.5V)

현재: 8-10A

통신 인터페이스: TTL

제품 크기: 45*20mm

용도:

1.RS485 레벨 장치와 통신하기 위한 마이크로컨트롤러, ARM, FPGA, Arduino 및 기타 MCU의 TTL 직렬 포트와 같은 MCU

2.장치의 직렬 포트 확장

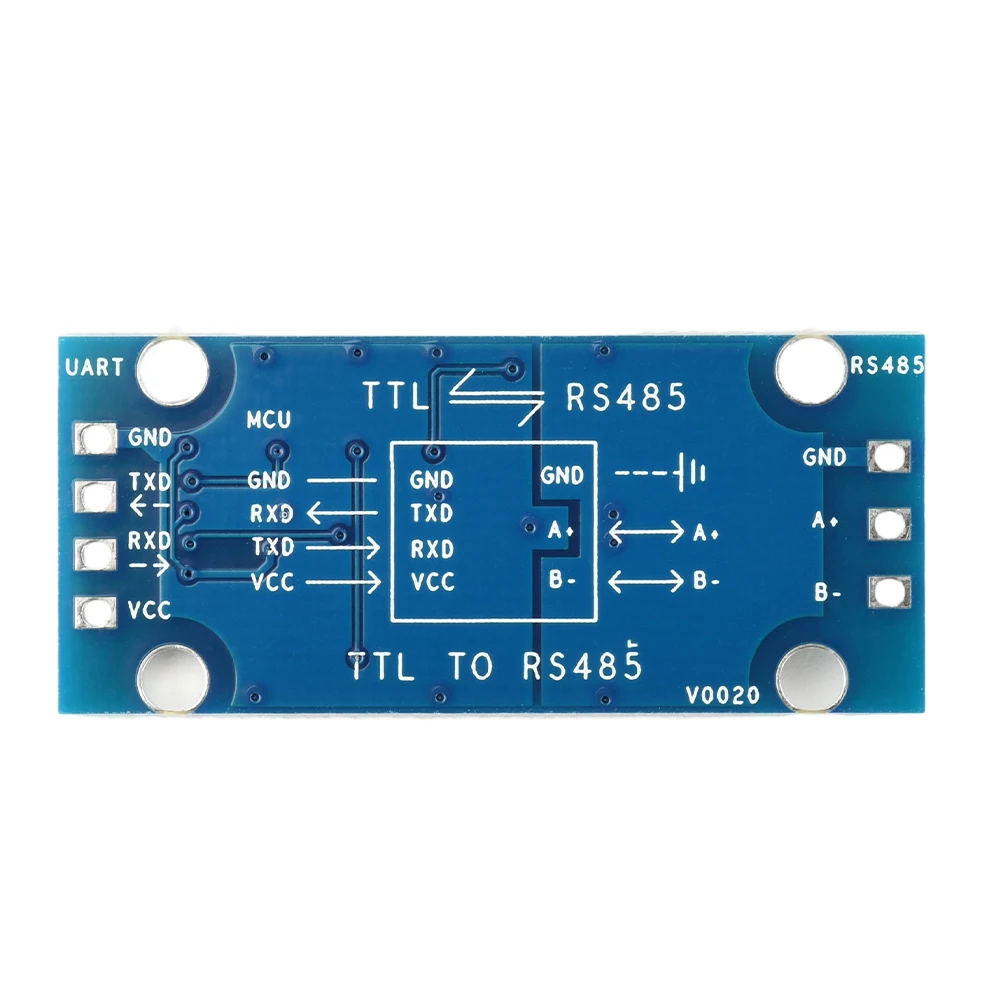

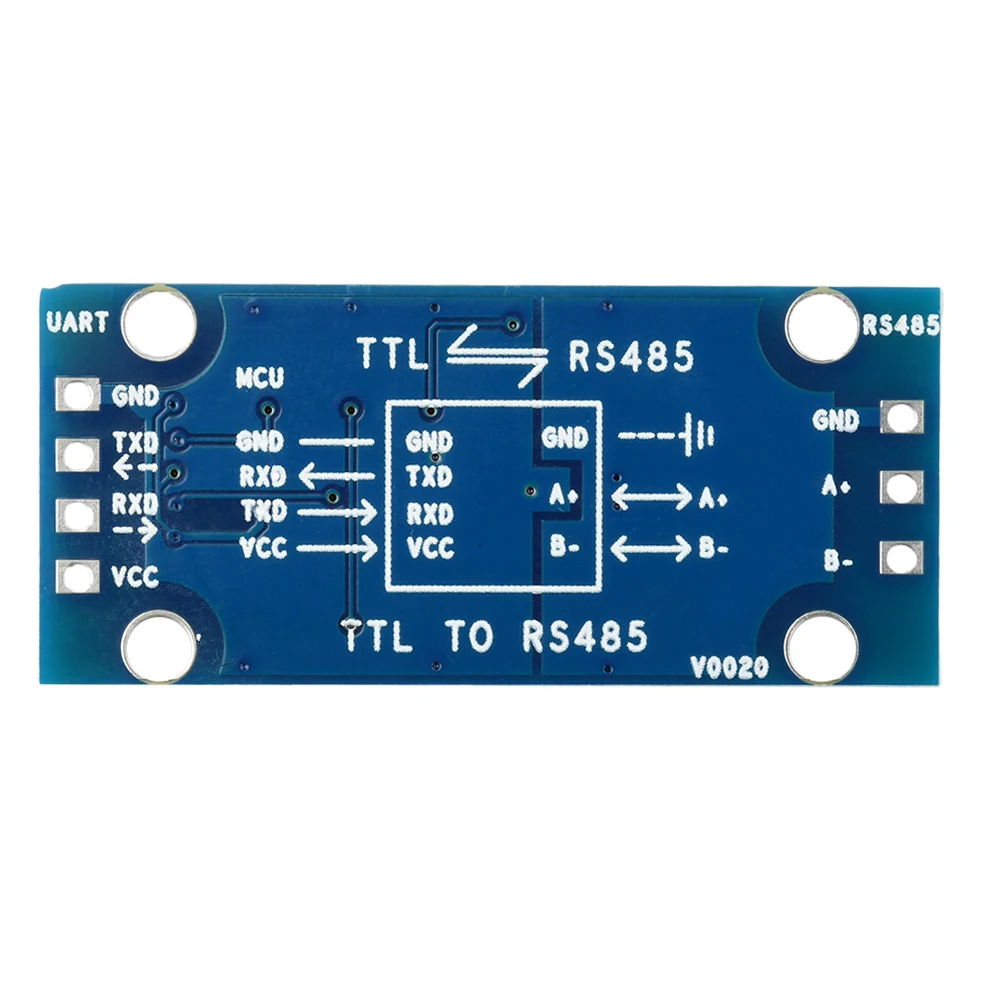

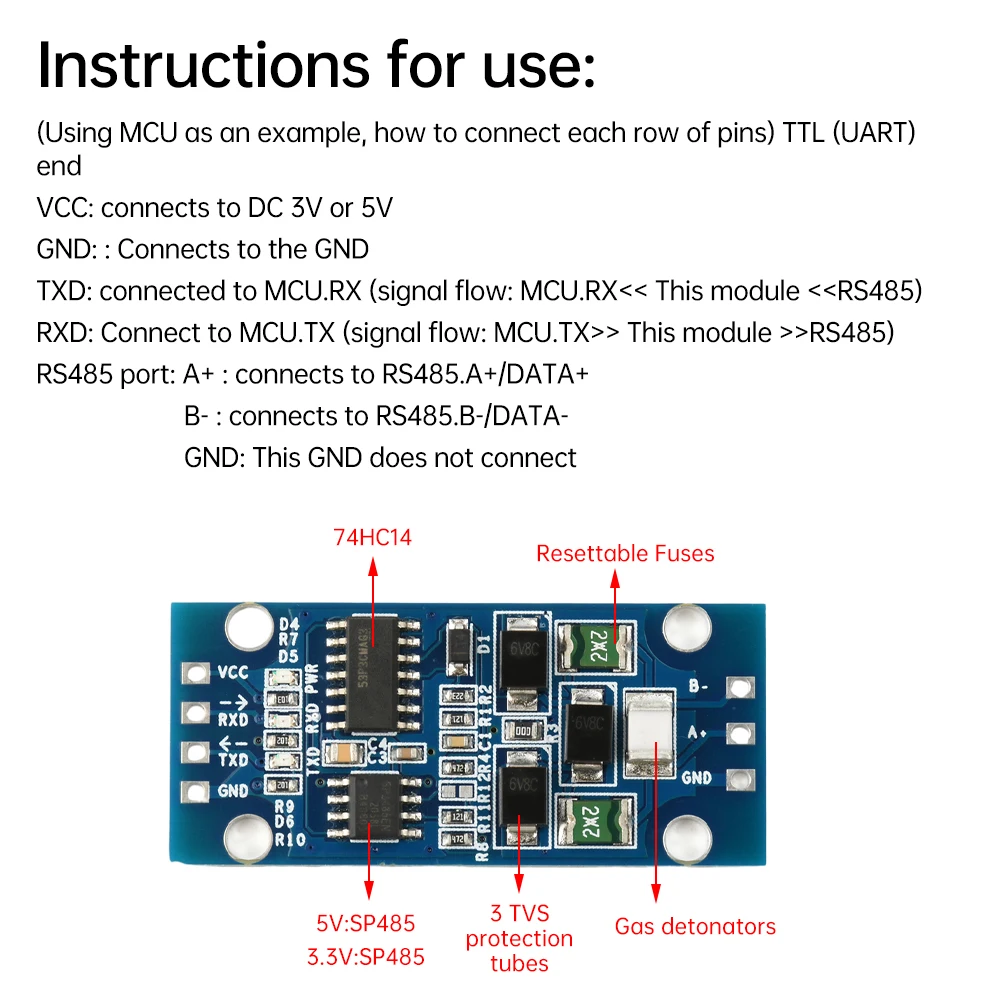

사용 지침:

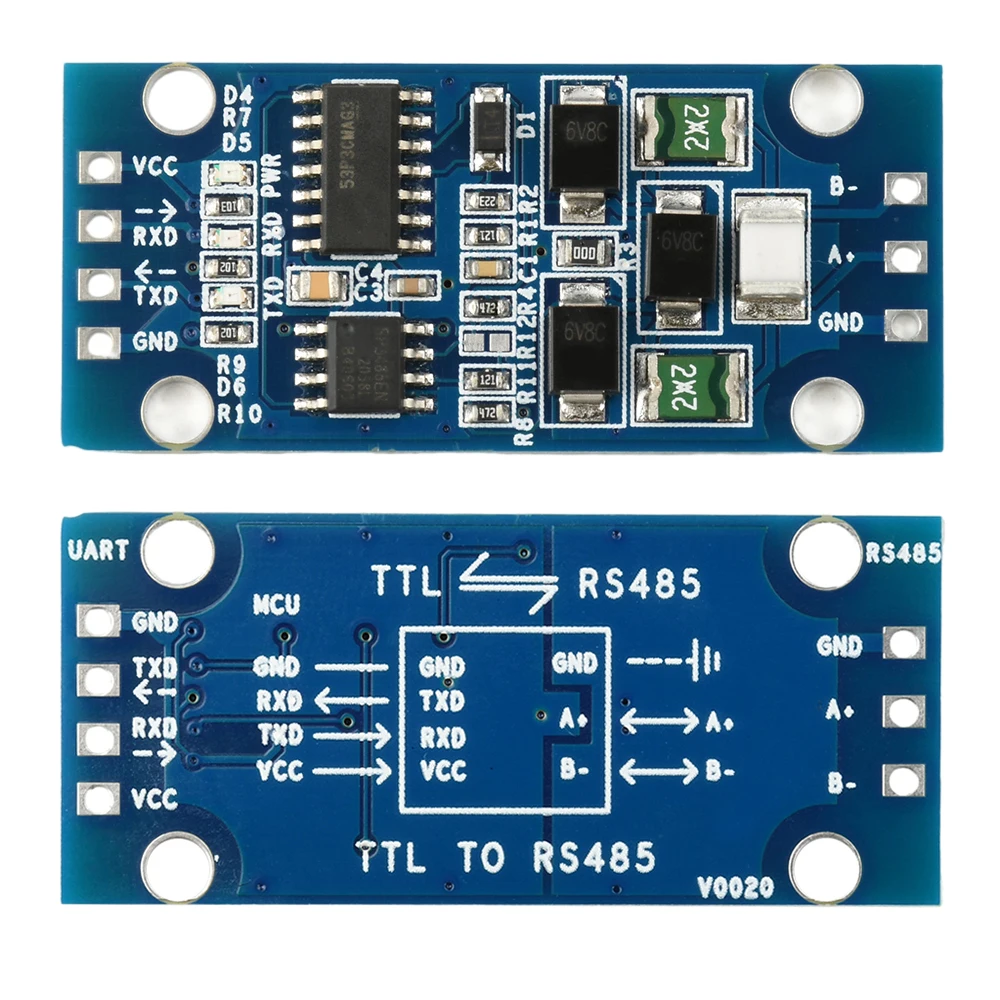

(예를 들어 MCU에 접근하여 각 핀 행을 연결하는 방법을 설명합니다.) TTL(UART) 터미널

VCC: DC 3V 또는 5V에 연결합니다.

GND:: GND에 연결

TXD: MCU.RX에 연결합니다(신호 흐름: MCU.RX << 이 모듈 << RS485)

RXD: MCU.TX에 연결합니다(신호 흐름 방향: MCU.TX>>이 모듈>>RS485)

RS485 끝:

A+: RS485에 연결합니다.

B-: RS485에 연결합니다.

GND: 이 GND는 연결할 수 없습니다.

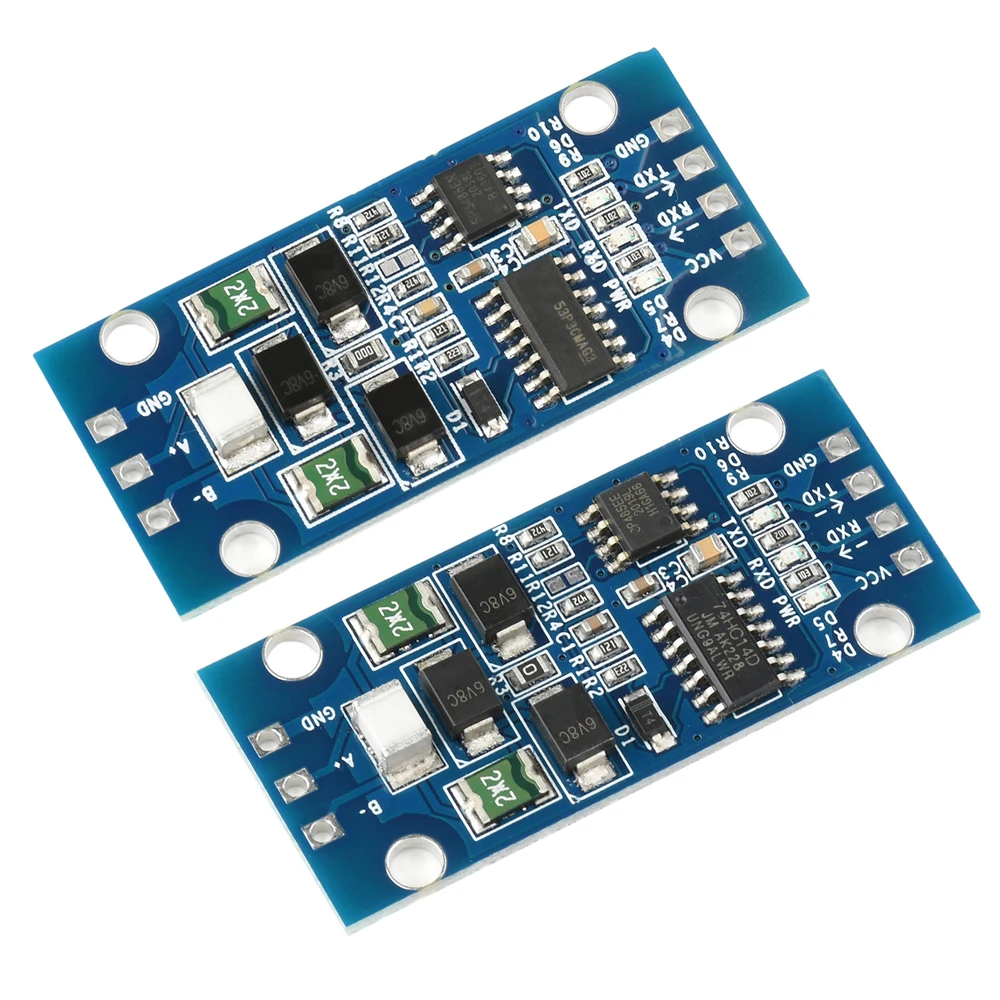

패키지 포함:

모듈*1
