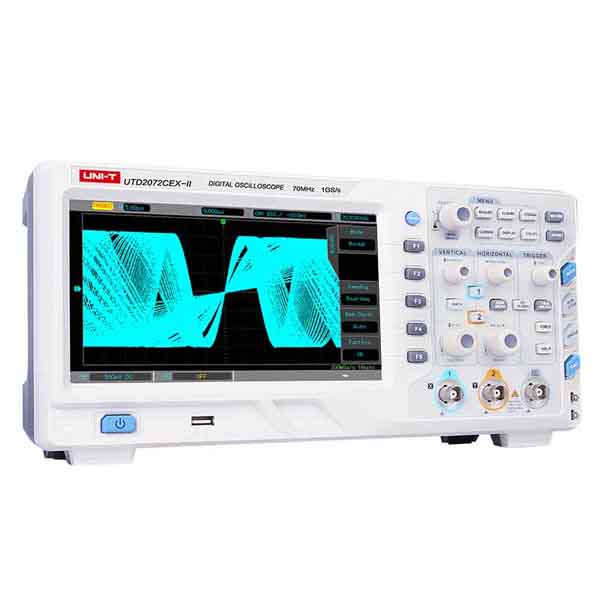

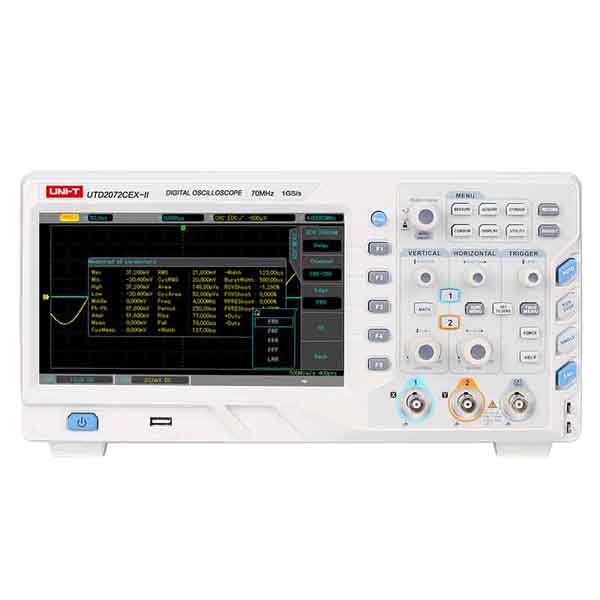

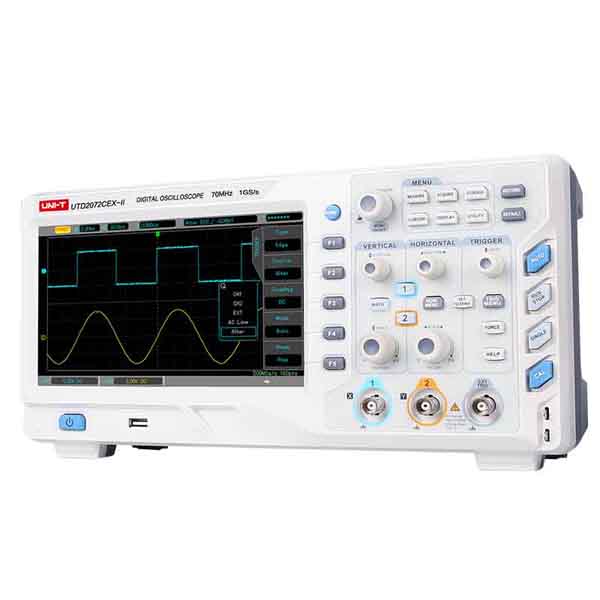

디지털 스토리지 오실로스코프 UTD2072CEX-II

Features

1. 70MHz bandwidth, 1GSa/s real-time sampling rate
2. 2 channels
3. 25kpts memory depth
4. 20,000wfms/s waveform acquisition rate
5. 2ns/div~50s/div time-base
6. Trigger modes: Edge, Pulse Width, Runt, Over-amplitude, Slope and Video
7. Calibration signal output: 10Hz, 100Hz, 1kHz (default), 10kHz and 100kHz
8. Input calibration signal only by pressing a button
9. 10Mpts waveform recording
10. 8-inch TFT LCD, WVGA (800×480)
11. USB OTG and Pass/Fail interfaces







Technical Specifications
Specifications UTD2072CEX-II
Channels 2
Bandwidth 70MHz
Sample rate 1GS/s (single channel), 500MS/s (dual channel)
Rise time ≤5ns
Memory depth 25kpts
Waveform acquisition rate   ≥20,000wfms/s
Vertical sensitivity (V/div) 1mV/div~20V/div (1MΩ)
Time-base range (s/div) 2ns/div~50s/div
Storage Setup, Waveform, Bitmap
Trigger mode Edge, Pulse Width, Runt, Over amplitude, Video, Slope
Trigger frequency 6 bits
Trigger type Auto, normal, single
Pluse Width range 100ns~10s
Signal mode and Line/Field Supports standard NTSC and PAL signal mode, line range is 1~525 (NTSC) and 1~625 (PAL)
Auto measurement Max, Min, Peak-Peak, Amplitude, Top, Bottom, Cycle Average, Average, Crms, RMS, Area, Cycle area, Overshoot, Preshoot, RPRE, FPRE, Rise Time, Fall Time, Frequency, Period, Pulse Width, +Width, -Width, Burst Width, +Duty, -Duty, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, 34 measuring parameters in total
Storage waveform 20 internal settings/waveform, 200 settings/waveform in U disc, deep storage CSV in U disc
Interface USB OTG, Pass/Fail
General Characteristics
Power 100~240VACrms, 50/60Hz
Display 8-inch TFT LCD, 800×RGB×480
Product color White and gray
Product net weight 3.35kg
Product size (W×H×D) 336mm×164mm×108mm
Standard accessory Power cord, USB cable, 2 sets of passive probes (100MHz), PC software CD (with manual and application software inside)
