제품의 양방향 c 포트는 충전 헤드, 휴대폰 및 기타 전기 제품과 같은 단방향 전기 제품 또는 충전기에만 연결할 수 있습니다.양방향 C 포트를 양방향 C 포트가 있는 모듈에 연결하지 마십시오.결과적으로 모듈 간 잦은 전환이 식별되지 못하고 심각한 손상이 발생할 수 있습니다.문제가 있으면 모든 충전 및 방전 모듈은 전원 공급 장치를 배터리로 사용하는 경우 출력만 테스트할 수 있으며 모듈을 충전할 수 없습니다.반대 채우기의 위험이 있습니다

제품 판매 포인트:

1.제품은 고품질의 재료로 만들어졌으며 품질이 보장됩니다.

2. 모듈에는 양방향 전압 상승 및 하강 기능이 있으며 배터리 전압 변화에 관계없이 고정 5v 또는 20v를 출력할 수도 있습니다.

3.제품 디자인은 가볍고 TYPE-C USB 인터페이스를 채택하여 사용이 편리합니다.

4. 시중에서 판매되는 거의 모든 고속 충전 프로토콜을 지원합니다.

5.IP2368 전체 프로토콜 100W 고속 충전 출력, 출력은 노트북 컴퓨터를 지원할 뿐만 아니라 거의 모든 휴대폰 고속 충전 프로토콜 고속 충전 프로토콜을 허용합니다.

제품 매개변수:

연속 작동 전류: 18A

과충전 전압: 4.235V±0.025V

순간 전류: 30A

과충전 방전 전압: 4.190.05V

충전 전압: 16.8-17V

과방전 전압: 2.8+0.08V

충전 전류: 1-10A

과방전 방전 전압: 3.0+0.1V

밸런스 시작 전압: 4.190.05V

제품 정보:

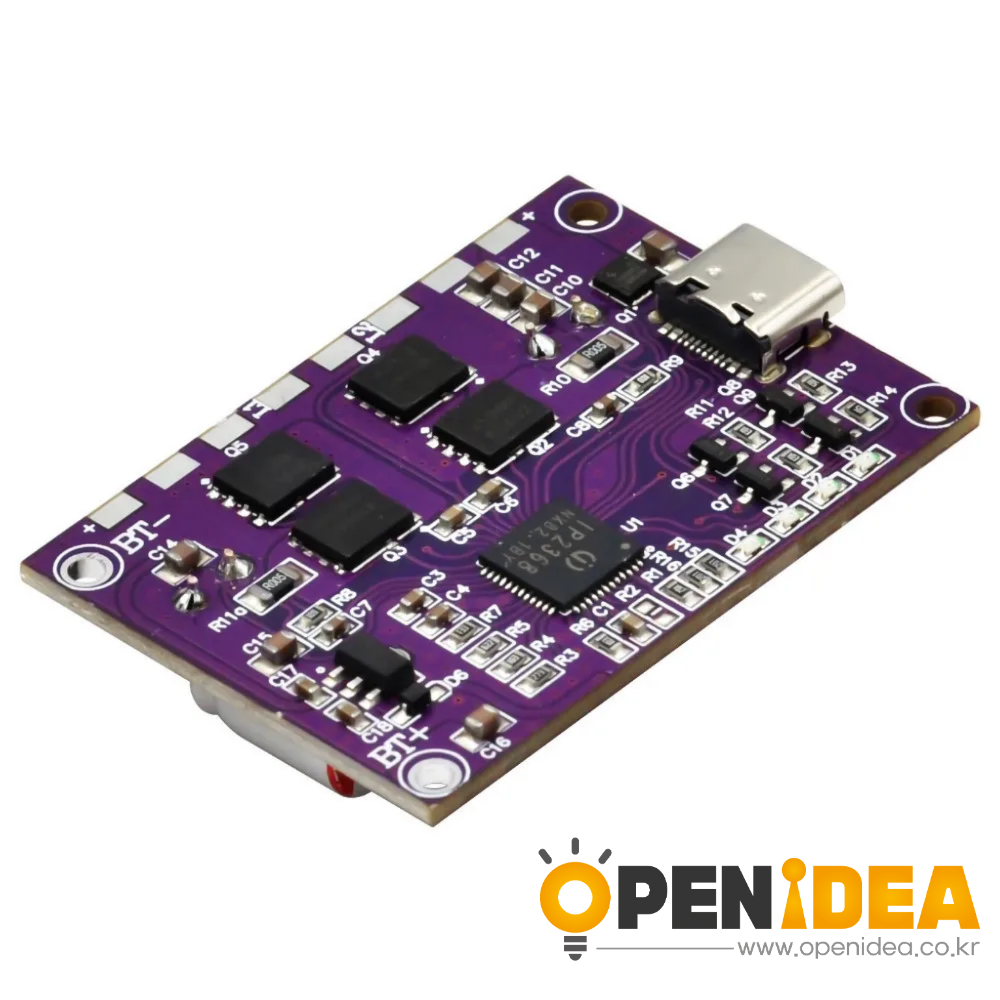

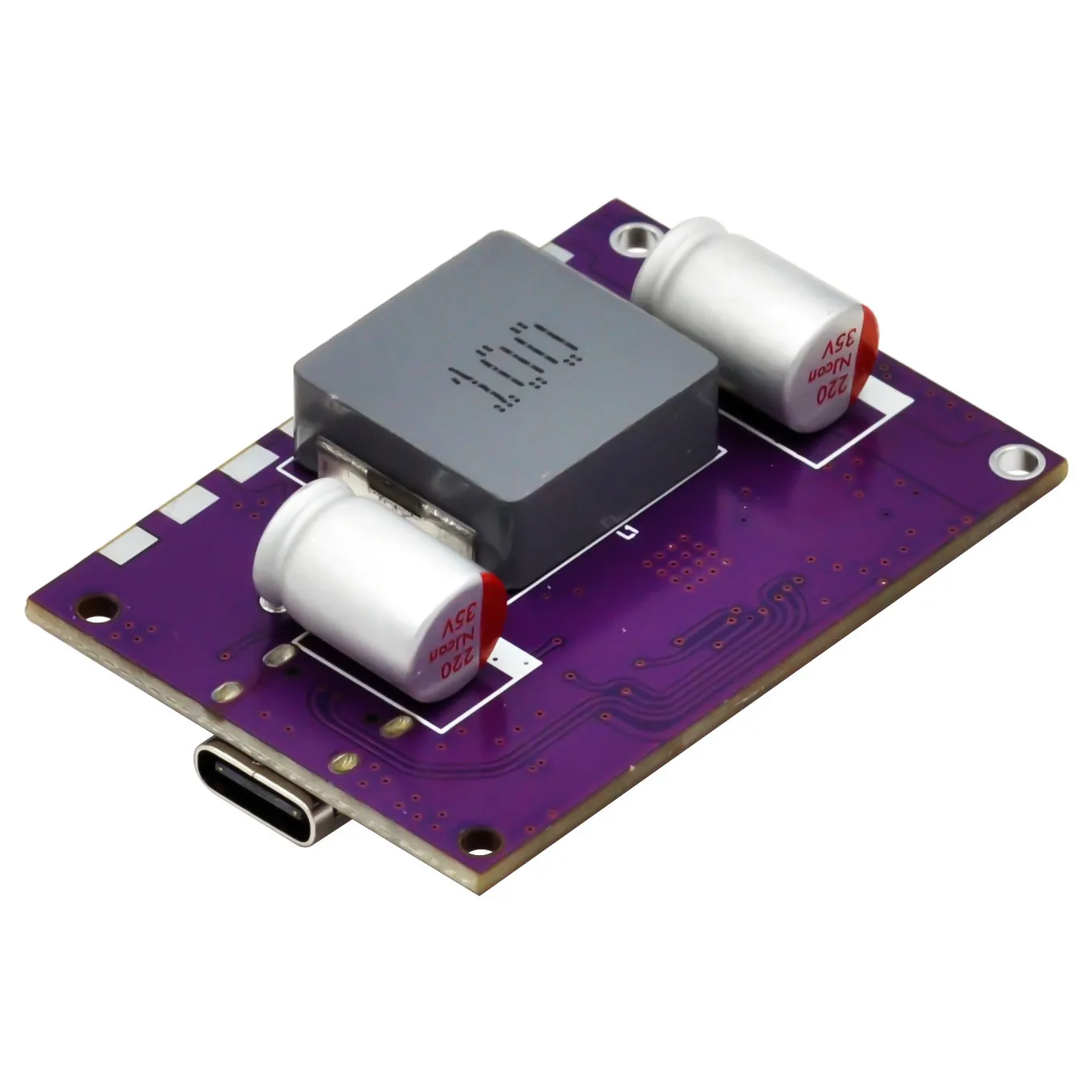

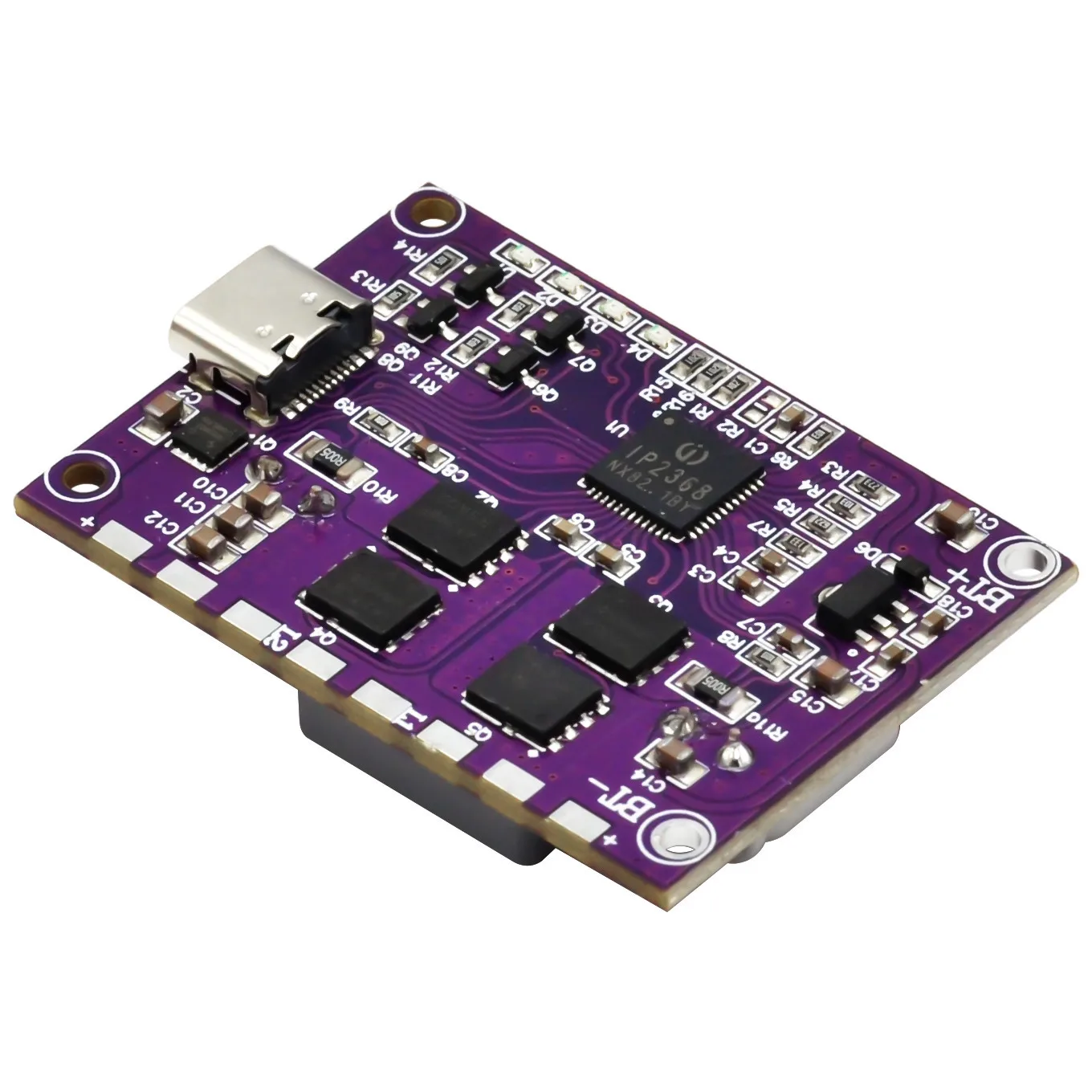

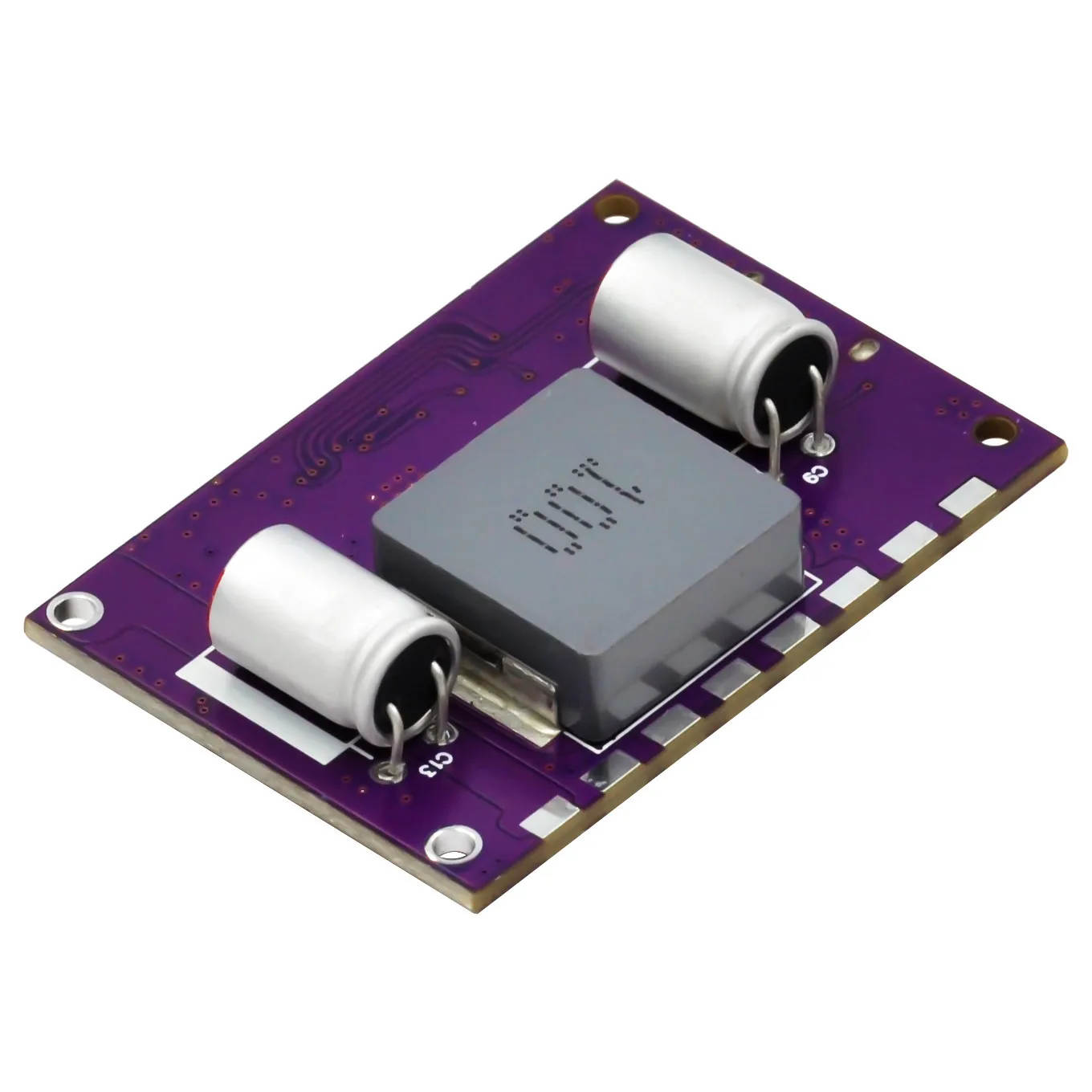

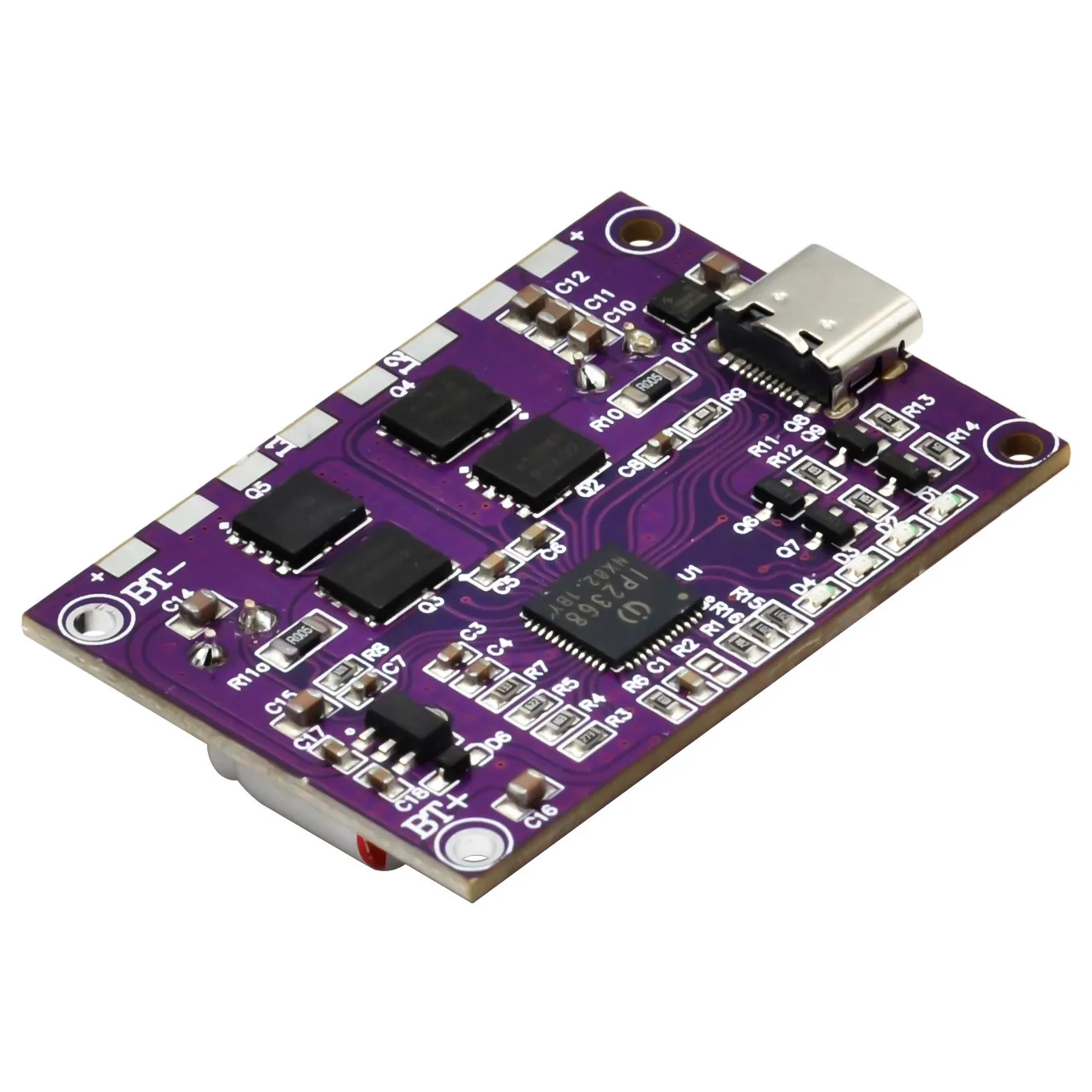

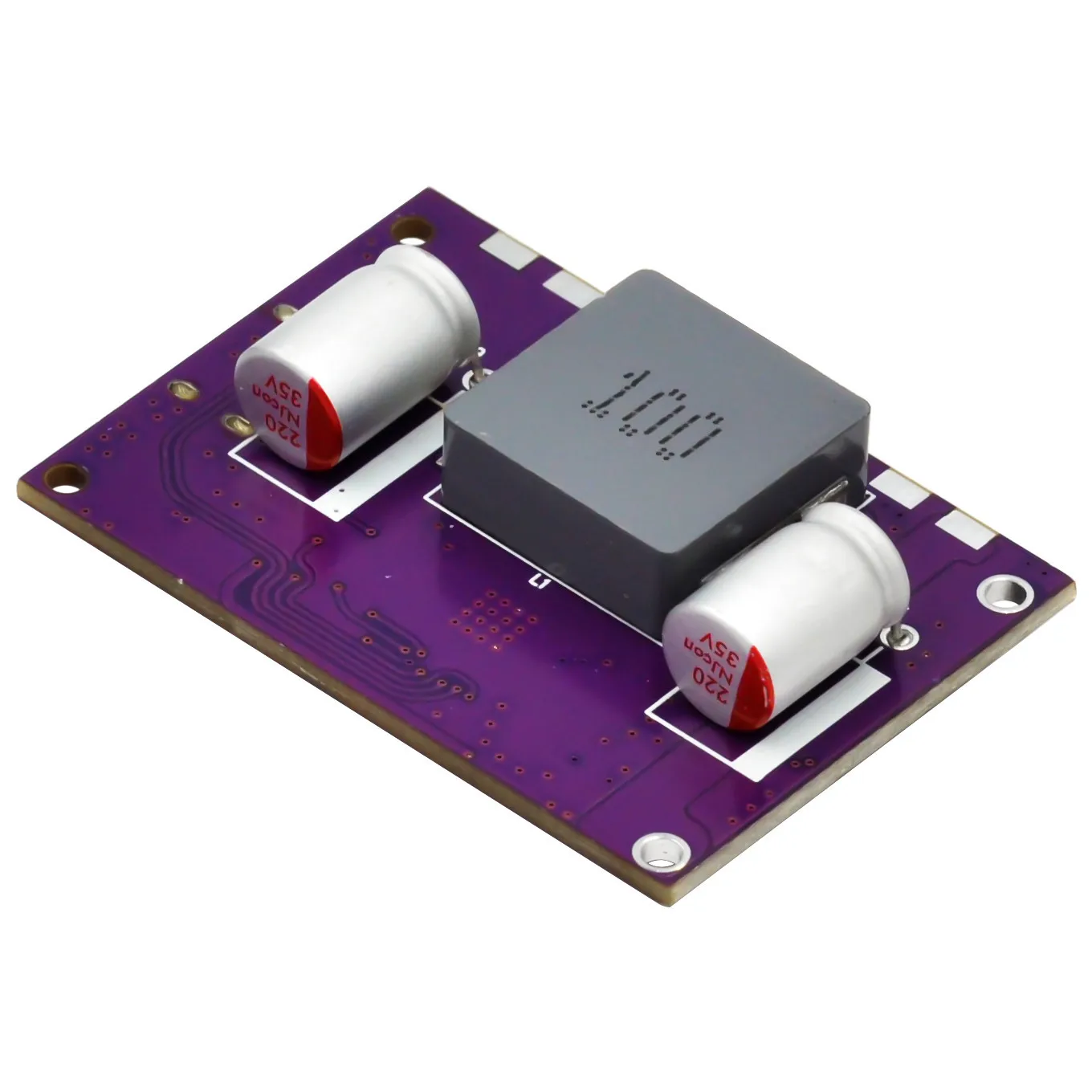

이름: IP2368 양방향 100w 고속 충전 모듈

제품 메인 제어 IC: IP2368

전원 공급 장치 전압: 리튬 배터리 4줄(저항을 수정하여 리튬 배터리 또는 인산철 배터리 2-6줄을 지원할 수 있음), 배터리 팩은 방전 용량이 > 5a여야 하며, 배터리 팩은 보호 장치와 함께 사용해야 합니다. 판;

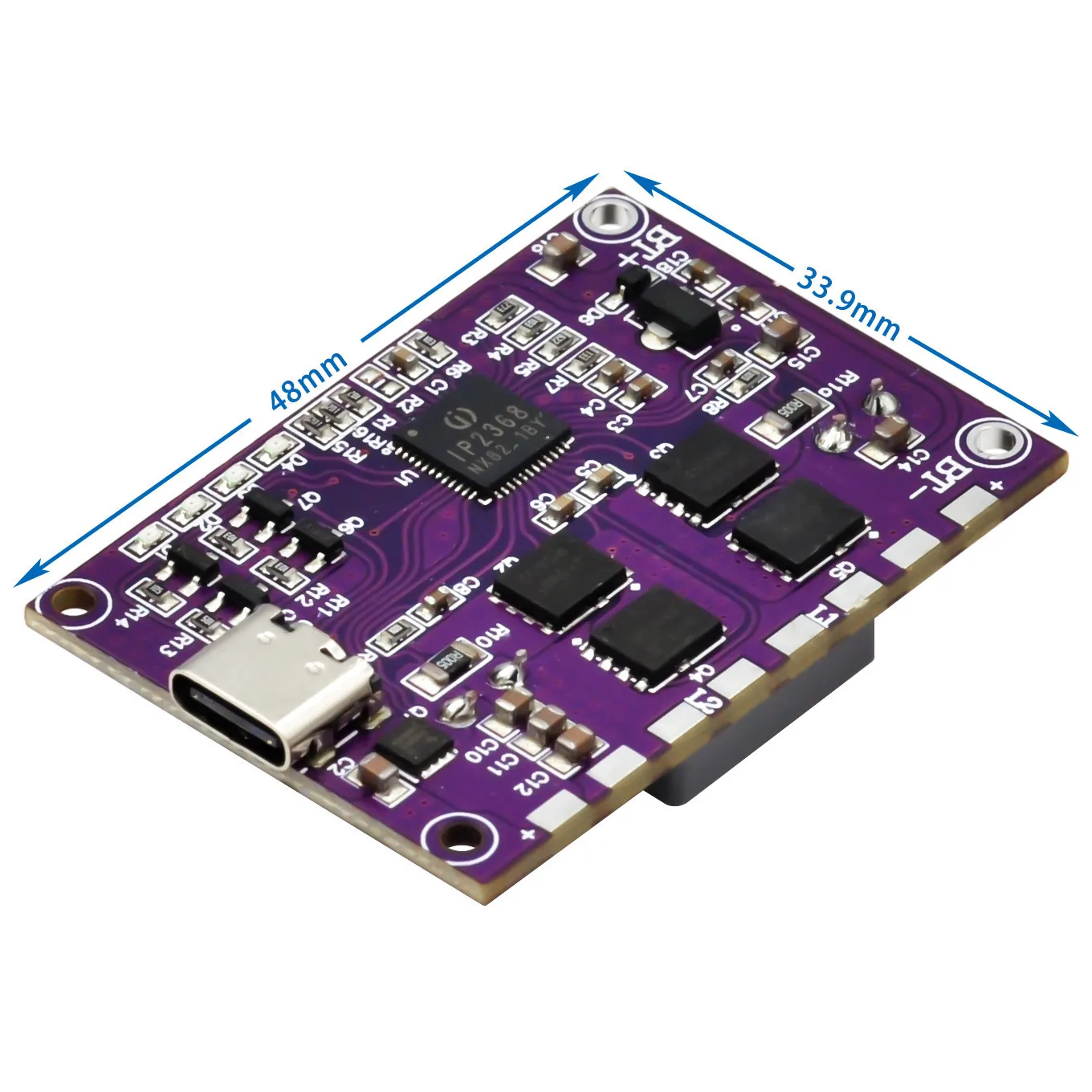

구멍 중심 거리: 43.5*28.5mm(M2 나사용 구멍 4개)

제품 참고사항:

제품의 양방향 C 포트는 충전 헤드, 휴대폰 및 기타 가전제품과 같은 단방향 가전제품 또는 충전기에만 연결할 수 있습니다.양방향 c-포트를 양방향 c-포트 모듈에 연결하는 것은 금지되어 있습니다. 이로 인해 모듈 간의 빈번한 전환이 인식되지 않을 수 있으며 심각한 손상이 발생할 수 있습니다.

모듈에는 양방향 전압 상승 및 하강 기능이 있으며, 배터리 전압 변화에 관계없이 고정 5v 또는 20v를 출력할 수도 있습니다.12v 출력이 최대 전류 3a, 즉 36w에만 도달할 수 있는 경우 100w는 20v 충전 및 방전 전압이어야 한다는 점에 유의해야 합니다.

배터리 매개변수 설명을 수정합니다.

IP2368은 직렬로 2/3/4/5/6 셀을 지원하며 외부 저항기를 통해 직렬 셀 수를 선택할 수 있습니다. IP2368은 일반 리튬 배터리 또는 리튬 철 인산염을 선택하기 위해 외부 저항기를 지원하며 외부 저항기는 다음으로 설정할 수 있습니다. 전압을 채우십시오. 리튬 배터리는 전압을 채우도록 설정할 수 있습니다. 4.15V/4.2V/4.3V/4.35V/4.4V, 인산철리튬은 전압을 채우도록 설정할 수 있습니다: 3.5V/4.3V/4.3V/4.3V/4.3V/4.3V/4.3V, 인산철리튬은 전압을 채우도록 설정할 수 있습니다: 4.15V/4.2V/4.3V/4.3V/4.3V/4.35V/4.4V.LiFePO4 배터리의 전체 전압은 3.5V/3.55V/3.6V/3.65V/3.7V로 설정할 수 있습니다.

특정 수정.

R2 단락 = 일반 리튬 배터리 R2 단락 = 리튬 인산철 배터리

R7 배터리 시리즈 수 설정: 6.2k = 2 시리즈 91k = 3 시리즈 13k = 4 시리즈 18k = 5 시리즈 27k = 6 시리즈

배송 목록:

모듈 X1
