Features

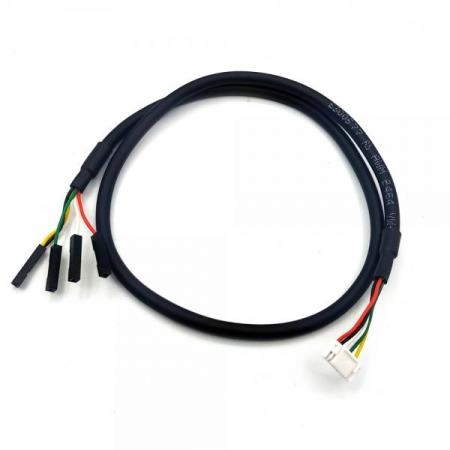

  • PM2008M 미세먼지 센서 연결용 케이블입니다.
  • 기존에 판매했던 4핀 케이블은 I2C 전용입니다.
  • 이번에 수정된 5핀 케이블은 노란색 점퍼 케이블을 아래와 같이 연결하느냐에 따라 UART 또는 I2C로 동작합니다.
[노란색 케이블 연결]
  • VCC 연결 또는 플로팅 유지 : UART 모드
  • GND 연결 : I2C 모드

Specs

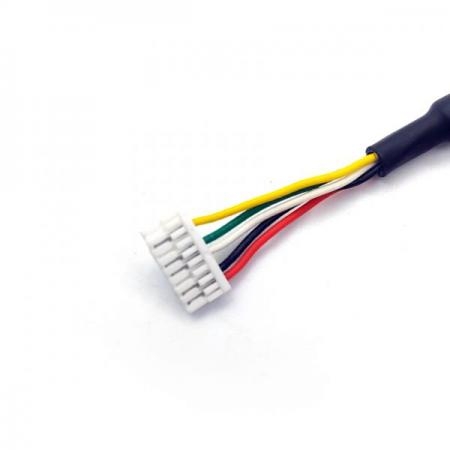

  • 커넥터 : A1257H-8P (센서쪽)
  • 핀간격 : 1.25mm (센서쪽)

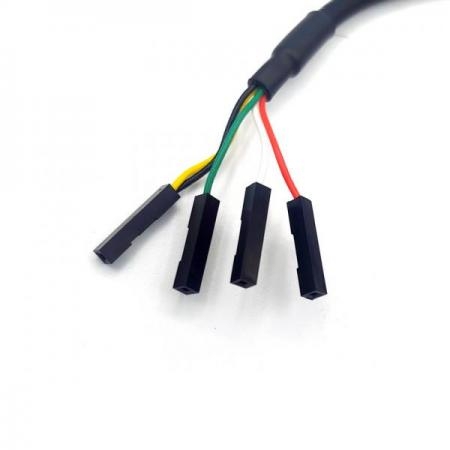

  • 커넥터 : CH254 (반대쪽)
  • 핀간격 : 2.54mm (반대쪽)
  • 길이 : 45cm
  • 색상 : 검정

응용 프로그램

UART 인터페이스로 PC에 연결하시면 다음 프로그램을 통해 데이터를 확인하거나 저장할 수 있습니다.












★아두이노 UNO 연결 영상은 제작중에 있으며 아래 정보를 참고 부탁드립니다.



하네스 케이블을 다음과 같이 연결합니다. 아두이노 UNO 기준 입니다.
  • 빨강 : 5V
  • 검정 : GND
  • 흰색 : A4 (SDA)
  • 녹색 : A5 (SCL)
기존에 판매했던 4핀 케이블은 I2C 전용입니다.
이번에 수정된 5핀 케이블은 노란색 점퍼 케이블을 아래와 같이 연결하느냐에 따라 UART 또는 I2C로 동작합니다.

[노란색 케이블 연결]
  • VCC 연결 또는 플로팅 유지 : UART 모드
  • GND 연결 : I2C 모드



PM2008M 연결용 프로그램




CM1106 연결용 프로그램
