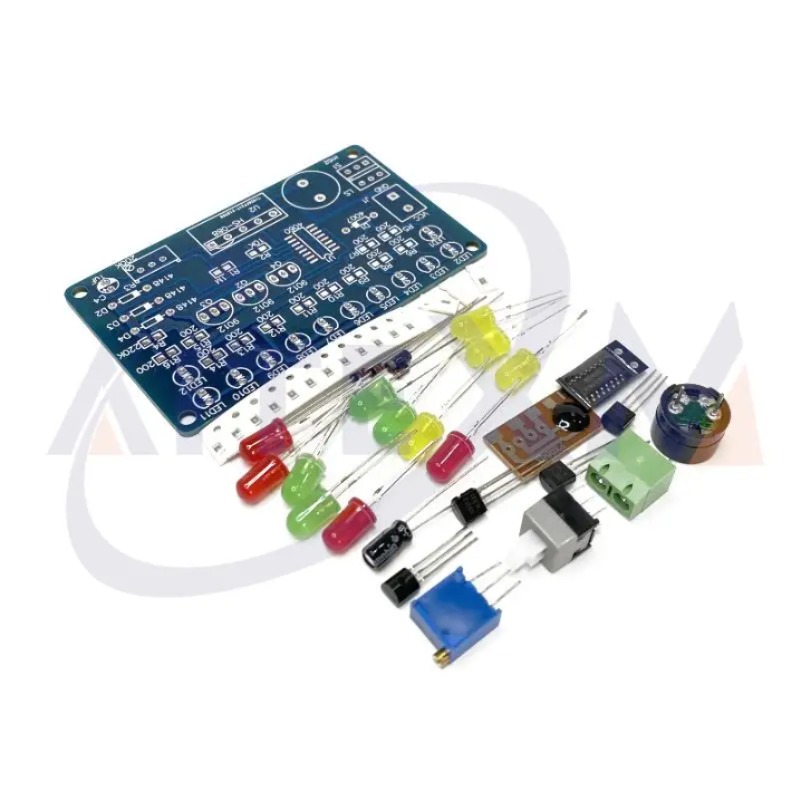

물품은 예비 부품으로 배송되며 직접 조립 및 용접해야합니다. 그것에주의를 기울이십시오!

전원 공급 장치 전압: DC 5v

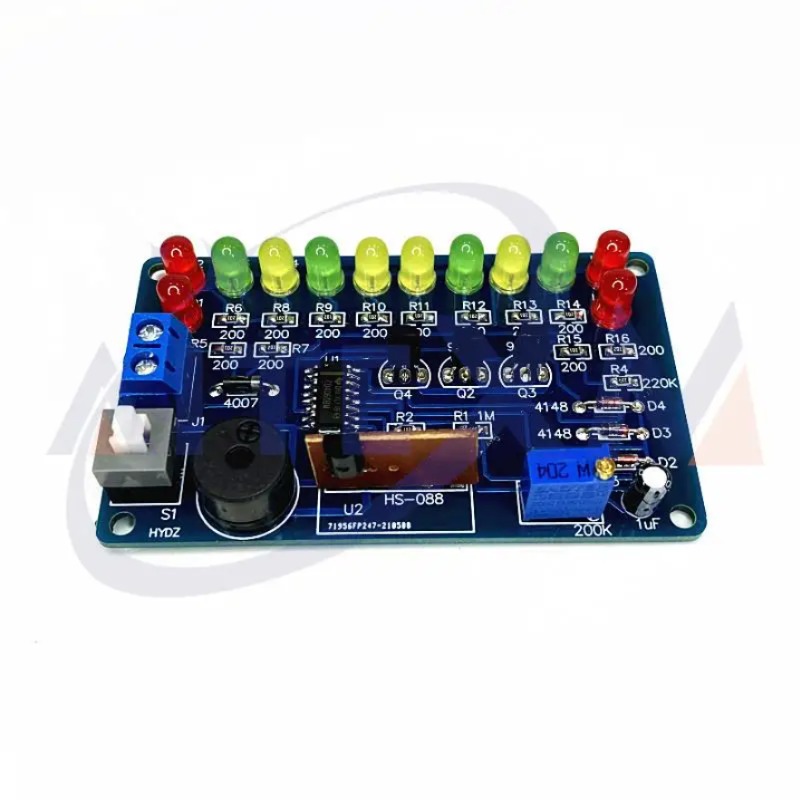

보드 크기: 7.5cm × 4.5cm

키트의 적용 범위: 전문 대학에서의 기술 훈련, 기술 검사 및 실험 훈련에 사용할 수 있습니다. 또한 전자 애호가를위한 학교 교육 또는 전자 기술 어셈블리에 사용할 수 있습니다

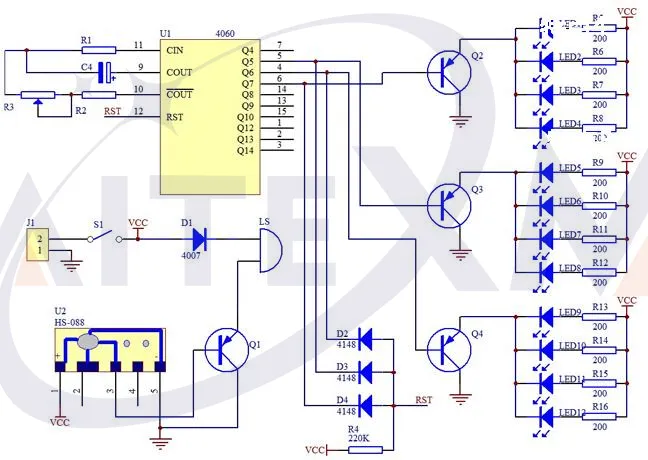

내부 발진 회로가있는 14 단 바이너리 카운터 CD4060 은 12 개의 적색, 황색 및 녹색 LED의 깜박임을 제어하는 제어 칩으로 사용됩니다. R3 을 조정하여 LED 깜박임 속도를 변경할 수 있으며 음악 칩은 부저를 구동하여 음악을 전송합니다. 회로에서, 저항 R1, R2, R3 및 전해 커패시터 C4 는 CD4060 의 RC 진동 주변 회로를 형성한다. R3 을 변경하면 발진 회로의 주파수가 변경 될 수 있습니다. CD4060 은 내부적으로 진동 신호를 카운트하고, 카운팅 결과는 Q4-Q14 보우 핀으로부터 출력된다. 다른 카운트는 다른 출력에 해당합니다. CD4060 핀은 리셋 터미널이며 높은 레벨에서 재설정됩니다. 이 회로는 Q5-Q6 세 개의 출력 단자를 선택합니다. 핀 출력이 낮 으면 연결된 3 극관이 연결되고 3 극관 이미 터에 연결된 LED가 켜집니다. Q5-Q7 모두 하이 레벨이면 D2-D4 차단되고 RST에 하이 레벨이 형성되고 CD4060 입력 하이 레벨 및 리셋 12 핀, 리셋 후 모든 출력 단자는 0, d2-D4 모두 켜져 있으면 RST가 낮은 수준이되고 0 에서 카운팅이 다시 시작됩니다.
