개요

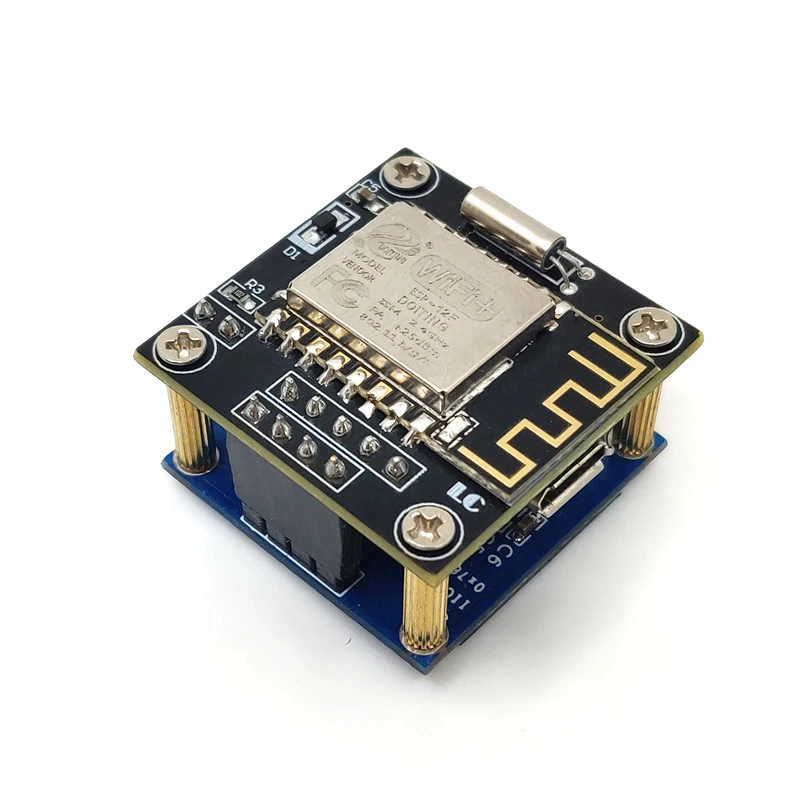

LC ESP8266 0.96 인치 OLED 시계 모듈 통합 ESP-12F 모듈, 0.96 인치 OLED 디스플레이 、 RTC 영구 달력 시계 칩 및 CR1220 배터리, 일치하는 구성 소프트웨어 제공, DIY 자신의 LCD WiFi 시계/기상 관측소에 사용할 수 있습니다. ESP8266 프로그래밍 포트로 이어집니다. 이 제품이 흥미 롭다면 2 차 개발을 할 수 있습니다.

기능

1. 온보드 성숙하고 안정적인 ESP-12F WiFi 모듈, 고용량 4M 바이트 플래시

2. 온보드 12C 통신 인터페이스 0.96 인치 OLED 디스플레이

3. OLED 디스플레이 51 및 STM32 와 같은 환경에서 참조 코드 및 문서 제공

4. 온보드 PCF8563T 클럭 회로는 전원을 차단하더라도 정상적으로 작동 할 수 있습니다.

5. 예약 된 ESP8266 UART 인터페이스, 2 차 개발 지원 및 직접 하드웨어 프로그램

6. ESP8266 공장 펌웨어, 회로도 제공

7. 전원 공급 장치: 마이크로 USB 5V 전원 공급 장치

8. 더블 레이어 구조 디자인, 작은 크기와 좋은 외관, DIY WiFi 시계 최상의 선택

하드웨어 소개 및 설명

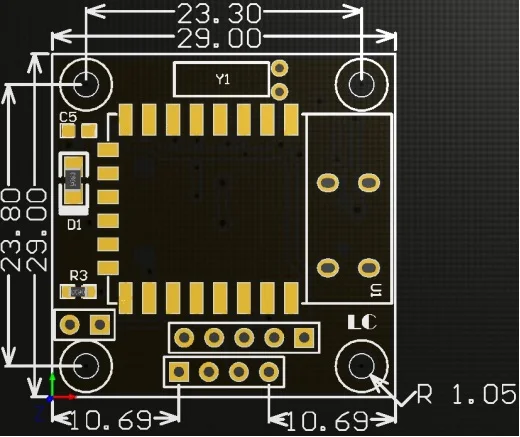

1. 보드 크기: 29*29mm 무게: 13g

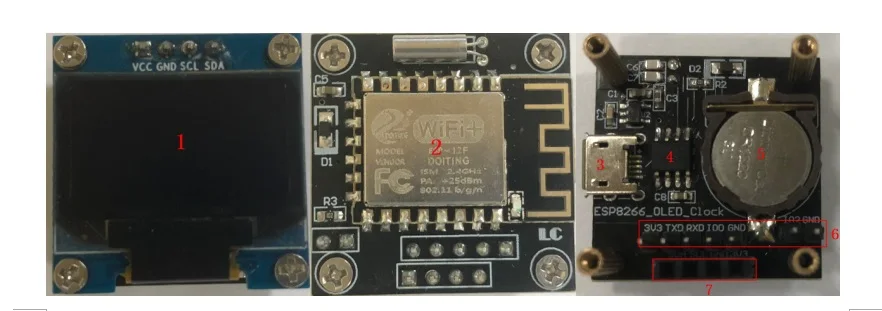

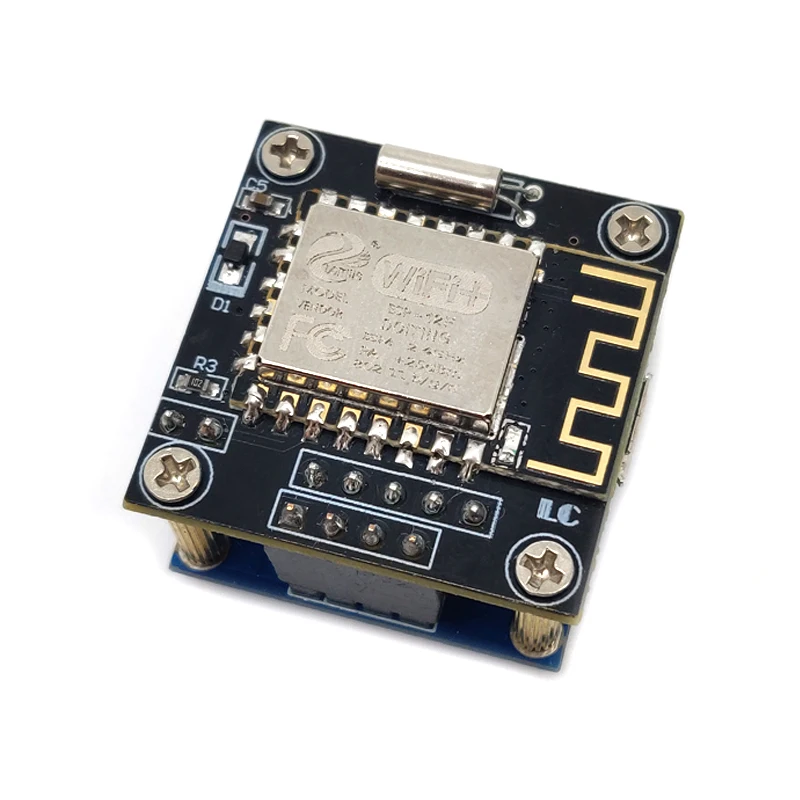

2. 인터페이스 소개

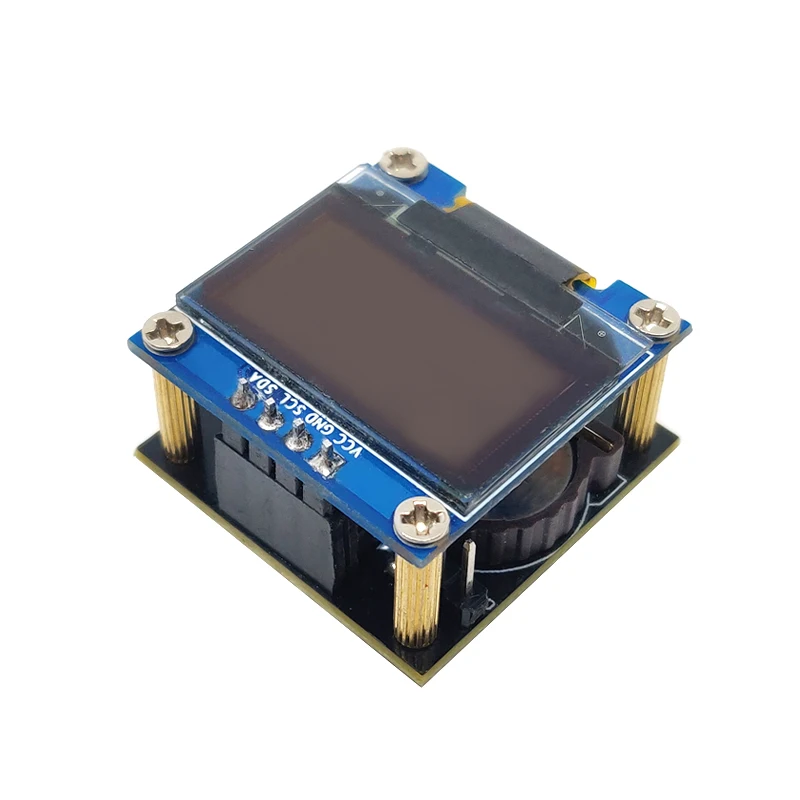

1.0.96 인치 OLED 디스플레이: SSD1306 용 드라이브 IC

2.ESP-12F WiFi 모듈: 플래시 용량은 4 MByte입니다.

3. 마이크로 USB 5V 전원 공급 장치 인터페이스

4.PCF8563T 클릭 칩

5.CR1220 버튼 배터리: 분리 후 클럭 회로 전원 공급

6.UART 프로그램 다운로드 인터페이스: GND 짧은 연결로 IO0 을 다운로드 할 때, 3V3,TXD,RXD, GND는 외부 TTL 직렬 포트 모듈을 별도로 연결합니다 (예: FT232 모듈) 3V3,RXD,TXD, GND에서 다운로드가 완료된 후 IO0 및 GND 링크를 분리하십시오.

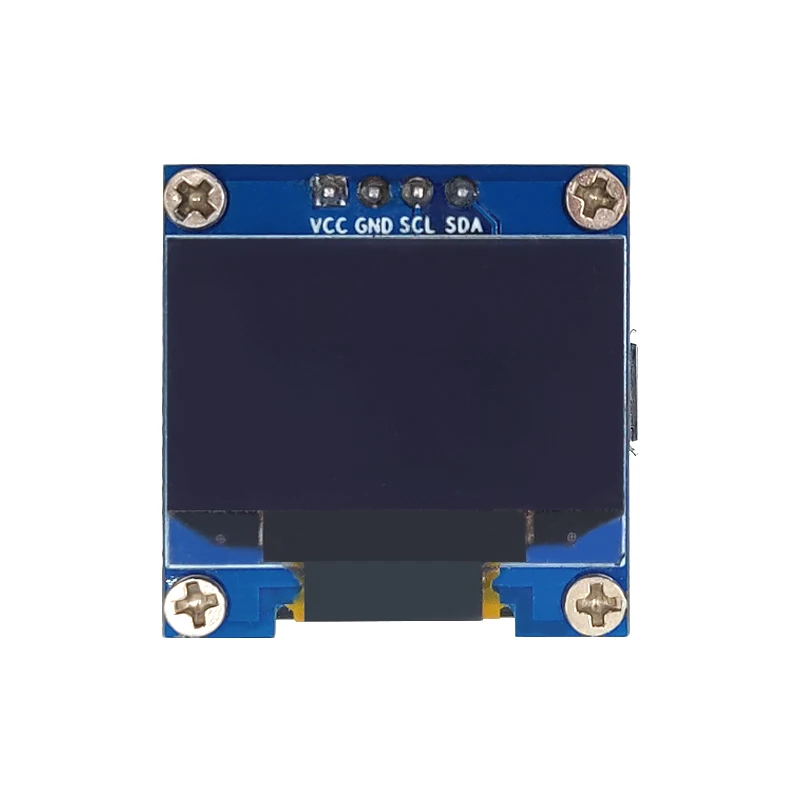

7.OLED 인터페이스: 별도로 SDA 、 SCL 、 GND 、 3V3

네트워크 설명 연결

모듈을 사용하여 고객이 라우터 (2.4GHz WiFi) 를 연결 한 다음 도시를 설정하면 정확한 시간과 날씨 정보를 얻을 수 있습니다. 다음과 같이 진행하십시오.

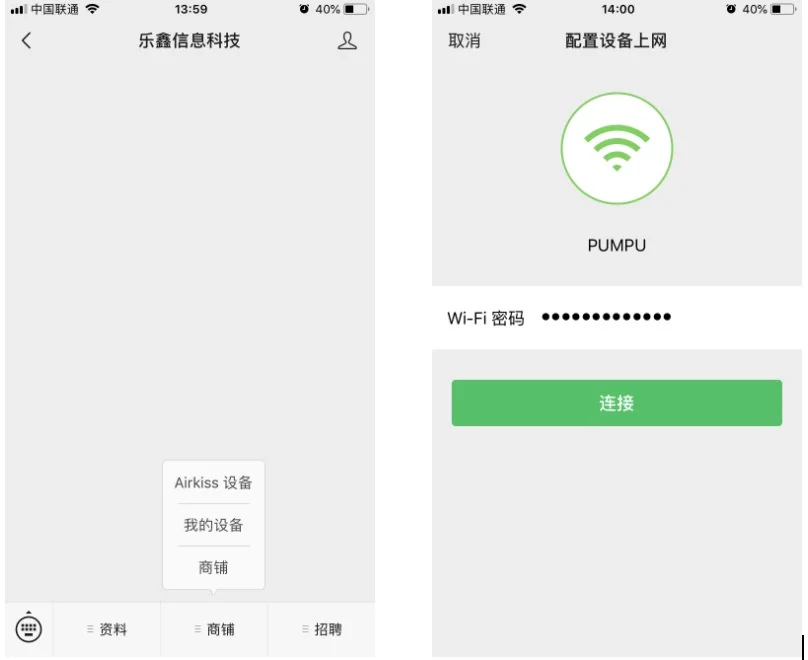

1. USB 전원을 통한 WiFi 클릭 모듈, WiFi를 연결하는 Android/Apple 전화, "Lexin 정보 기술" 공개 번호에주의를 기울인 다음 상점을 클릭하십시오-Airkiss 장비, wiFi 비밀번호를 입력하고 "연결" 을 클릭하십시오

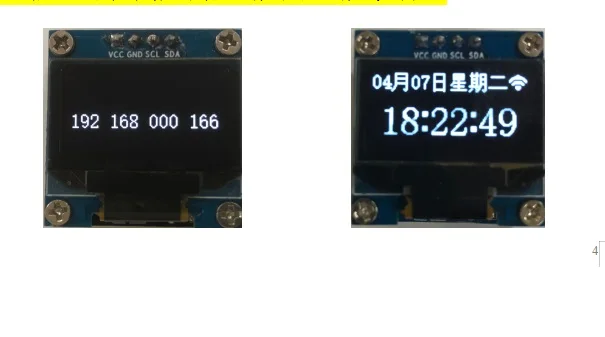

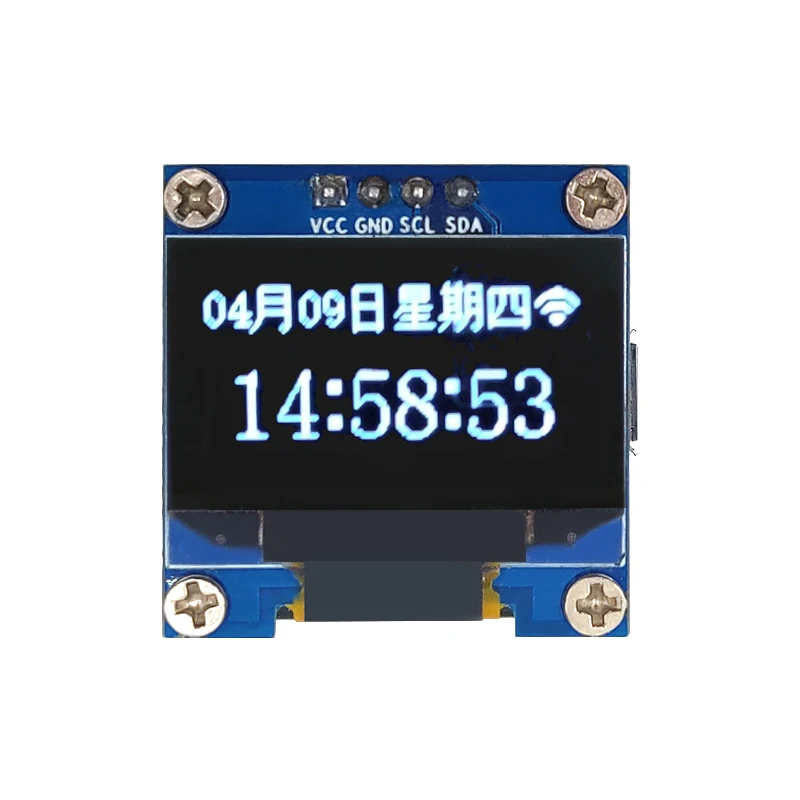

2. 15S 모듈 디스플레이가 나타날 때까지 기다리십시오 WiFi 아이콘 오른쪽 상단에 IP 주소는 라우터가 성공적으로 연결되었음을 나타냅니다. 그런 다음 아래와 같이 베이징의 기본 도시의 날씨와 날짜를 새로 고칩니다.

공장 펌웨어 프로그래밍

2 차 개발 고객이 공장 펌웨어를 다시 작성하려는 경우 아래 단계를 따르십시오.

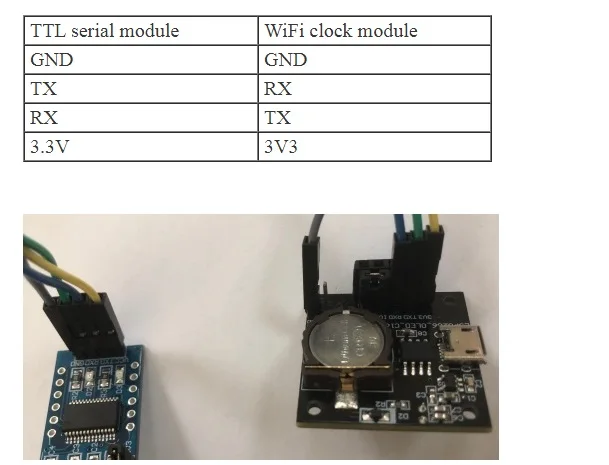

1. 점퍼 캡/듀퐁 케이블을 사용하여 IO0 및 GND 핀을 연결하고 하나의 TTL 직렬 포트 모듈 (예: FT232) 플러그를 준비하십시오 컴퓨터 usb, 직렬 모듈 및 개발 보드는 아래와 같이 방법을 연결합니다.

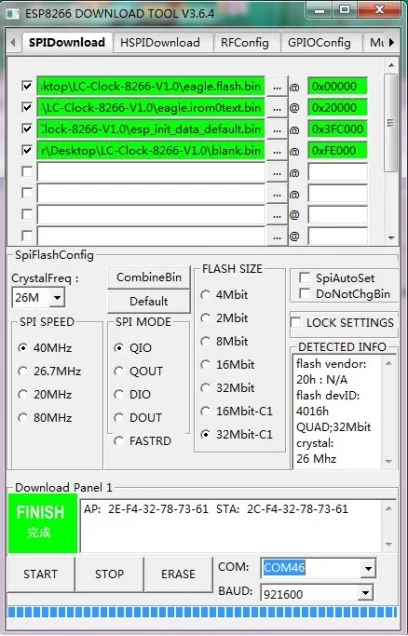

2. 펌웨어 프로그래밍 소프트웨어 사용 FLASH_DOWNLOAD_TOOLS_V3.6.4 오픈 소프트웨어. 구운 주소, 포트 번호 및 기타 매개 변수를 설정하면 시작을 클릭 할 수 있습니다. 프로그래밍이 완료되면 IO0 와 GND 사이의 연결을 끊은 다음 다음과 같이 실행됩니다.

팁:

1. 위의 프로그래밍 주소는 공장 펌웨어에 적용됩니다. 2 차 개발의 경우, 실태에 따라 주소를 선택해 주세요.

2. 시계 모듈, 라우터, 시계 모듈 및 휴대 전화에 대한 네트워크를 일치시킬 때 가능한 한 가까이 있어야합니다.

3. 일치하는 프로세스 중에 전화기에 "wifi 구성 실패" 라는 메시지가 표시 될 수 있습니다. 시계 모듈이 WiFi 아이콘과 IP 주소를 표시 할 수있는 한 일치하는 네트워크가 성공한 것입니다.

4. 공장 펌웨어 만 제공하고 Eclipse에서 ESP8266 소스 코드를 제공하지 않습니다.
