기능

1. 온보드 8 비트 고성능 마이크로 컨트롤러 칩.

2. 온보드 CH340 USB를 직렬 포트 제어 칩에 연결합니다.

3. 온보드 전원 LED 표시기 및 릴레이 상태 LED 표시기.

4. 지원 릴레이 스위치 상태 검사, 명령: 0xFF.

5. 온보드 5V, 10A/250VAC, 10A/30VDC 4 채널 릴레이, 최대 100,000 회 연속 릴레이의 긴 수명.

6. 전원 공급 장치 전압: 5V, USB 전원 공급 장치 및 외부 전원 공급 장치 전환을 지원합니다.

7. 출력 유형: 릴레이 스위치 신호.

8. 모듈에는 과전류 보호 및 릴레이 다이오드 프리휠 보호 기능이 있습니다.

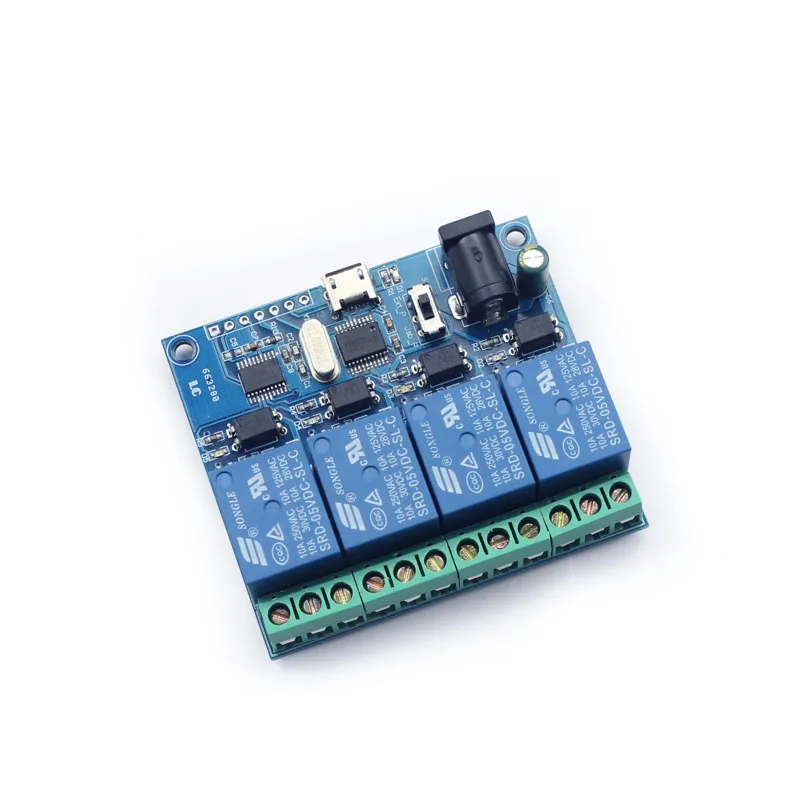

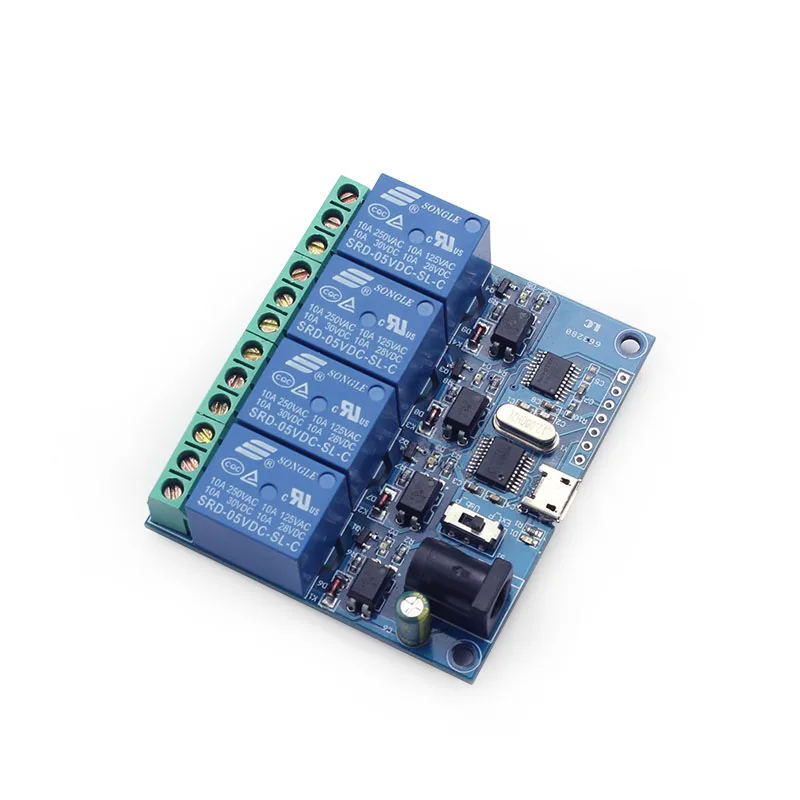

하드웨어 소개

1. 보드 크기: 56*63mm

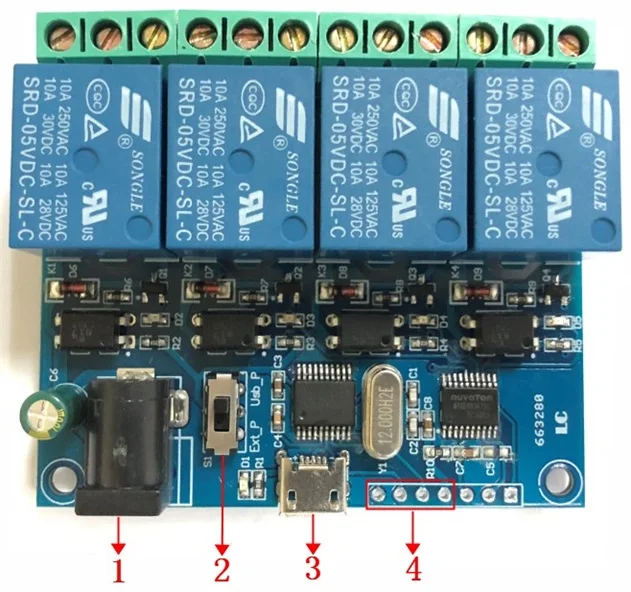

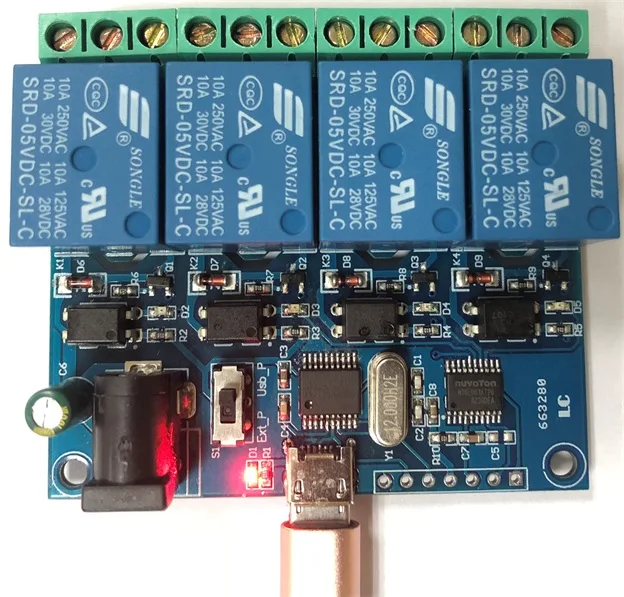

2. 보드의 인터페이스

(1) 외부 전원 공급 포트: DC5V 전원을 연결합니다. 제한된 USB 출력 전류로 인해 2 개 이상의 릴레이를 사용할 때는 외부 전원 공급 장치를 사용하는 것이 좋습니다.

(2) USB 전원 공급 장치/외부 전원 공급 장치 전환: USB 전원 공급 장치의 경우 "Usb_P", 외부 전원 공급 장치의 경우 "Ext_P";

(3) USB 소켓: USB 연결/전원 공급 장치;

(4) 예약 된 USB 인터페이스.

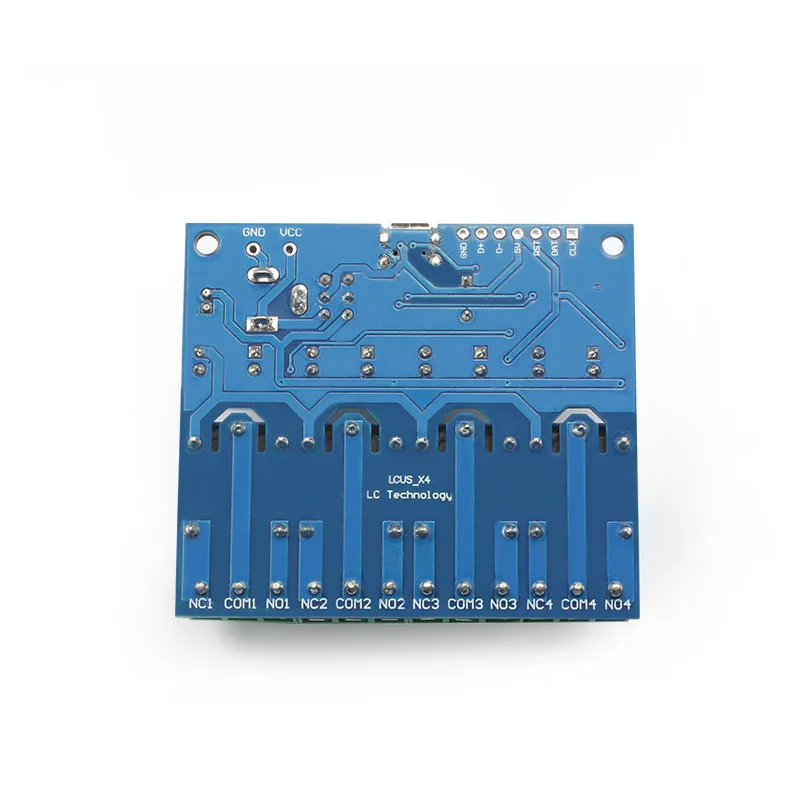

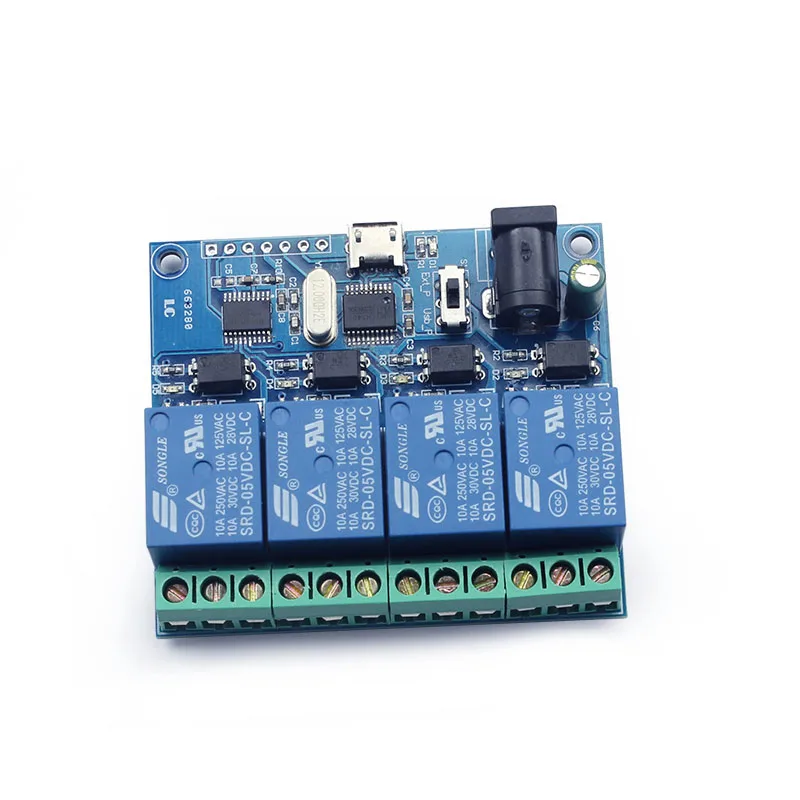

3. 릴레이의 인터페이스

COM1: 공통 포트

NC1: 일반적으로 닫힌 포트

NO1: 일반적으로 열린 포트

COM2: 공통 포트

NC2: 일반적으로 닫힌 포트

NO2: 일반적으로 열린 포트

COM3: 공통 포트

NC3: 일반적으로 닫힌 포트

NO3: 일반적으로 열린 포트

COM4: 공통 포트

NC4: 일반적으로 닫힌 포트

NO4: 일반적으로 열린 포트

지시

(1) 통신 프로토콜

기본 전송 속도는 9600 bps 입니다.

릴레이 작동 또는 상태 문의를위한 명령 (16 진수):

1 채널 열기 USB: A0 01 01 A2

닫기 1 채널 USB: A0 01 00 A1

2 채널 열기 USB: A0 02 01 A3

닫기 2 채널 USB: A0 02 00 A2

3 채널 열기 USB: A0 03 01 A4

닫기 3 채널 USB: A0 03 00 A3

4 채널 열기 USB: A0 04 01 A5

닫기 4 채널 USB: A0 04 00 A4

상태 문의: FF

작전

(1) 전원 선택

● _ P”

(2) 외부 전원 공급 장치: USB를 컴퓨터에 연결하고 토글 스위치를 "Ext_P" 에 연결하고 DC를 외부 5V 전원 공급 장치에 연결하십시오.

팁: 토글 스위치를 "Ext_P" 로 전환하면 외부 5V 전원 공급 장치를 연결해야합니다. 그렇지 않으면 릴레이 표시등이 켜지지만 릴레이가 작동하지 않습니다! ! !

(3) 직렬 포트 드라이버 설치: 처음 사용하기 위해 CH340 USB를 직렬 포트 드라이버에 설치합니다.

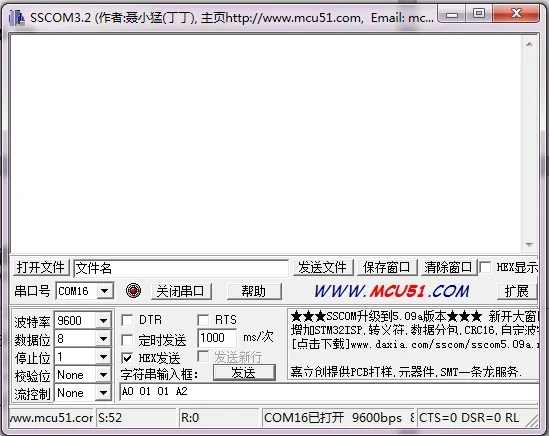

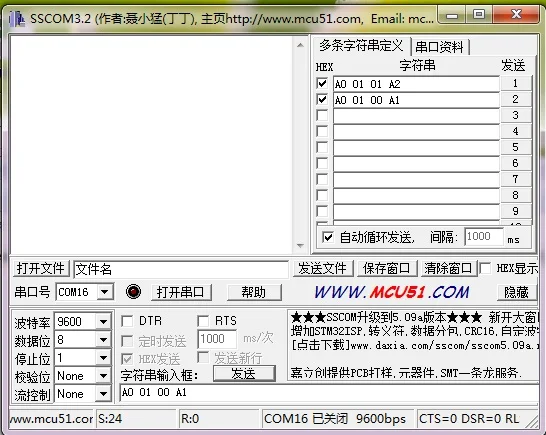

(4) SSCOM32 와 같은 직렬 포트 디버깅 소프트웨어를 열고 9600 전송률을 선택한 다음 16 진수 (16 진수) 형식으로 명령을 보내 해당 릴레이를 열거 나 닫습니다. 수동 또는 자동으로 보내도록 선택할 수 있습니다. 다음은 SSCOM32 직렬 디버깅 소프트웨어의 예입니다.

● 수동 전송: 예를 들어 1st 채널을 가져 와서 전송 속도 9600 선택하고 A0 01 01 A2 또는 A0 01 00 A1 명령을 입력하십시오. "보내기" 를 클릭하여 첫 번째 릴레이를 켜거나 끕니다.

●자동 전송: 첫 번째 채널을 예로 들어 SSCOM32 패널에서 "확장" 을 클릭하고 A0 01 01 A2 및 A0 01 00 A1 명령을 인쇄하고 "HEX 보내기" 를 클릭하십시오. 그런 다음 "자동 순환 전송" 을 선택하여 첫 번째 릴레이를 자동으로 순환하고 닫습니다.

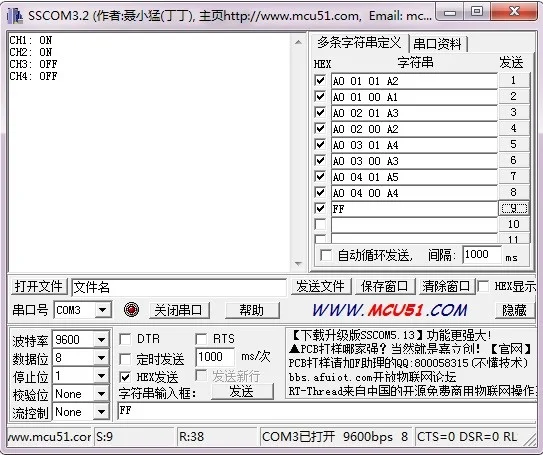

● 릴레이 상태 확인: "FF" (16 진수) 형식으로 보냅니다. 1 차 및 2 차 채널이 열려 있고 3 차 및 4 차 채널이 닫히면 상태 확인이 반환됩니다.

"CH1:ON \ r \ nCH2:ON \ r \ nCH3:OFF \ r \ nCH4:OFF \ r \ n".

제품을 사용해 주셔서 감사합니다. 여기에서 기술 정보를 다운로드하십시오:

http://www.mediafire.com/file/askaavfelpci4ol/LCUS-4_EN.zip/file

2 차 개발 기술 지원은 제공하지 않으며 고객이 참조 할 수있는 간단한 문서 만 제공합니다.
