개요

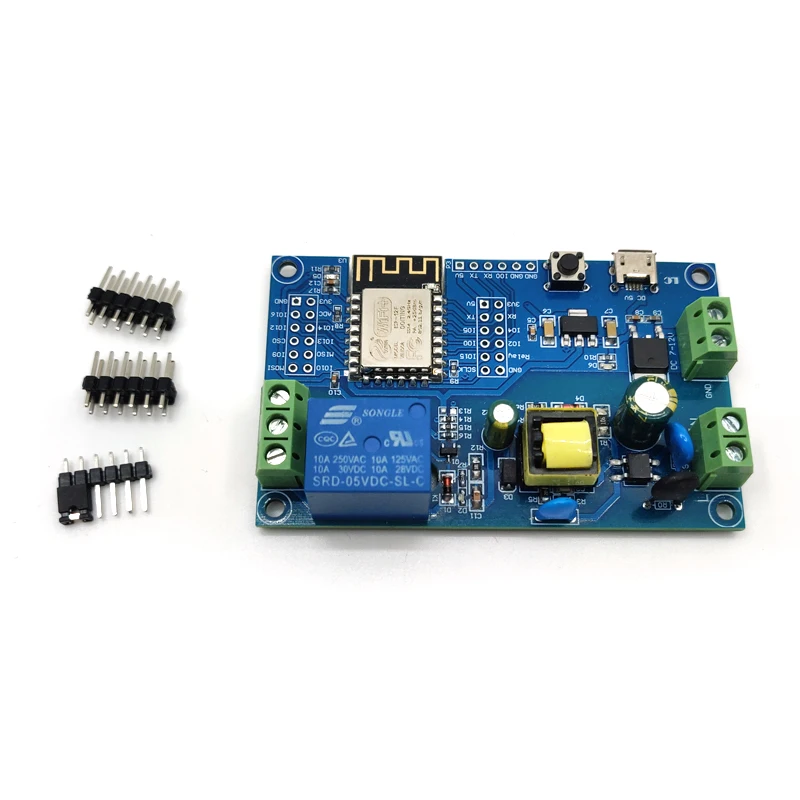

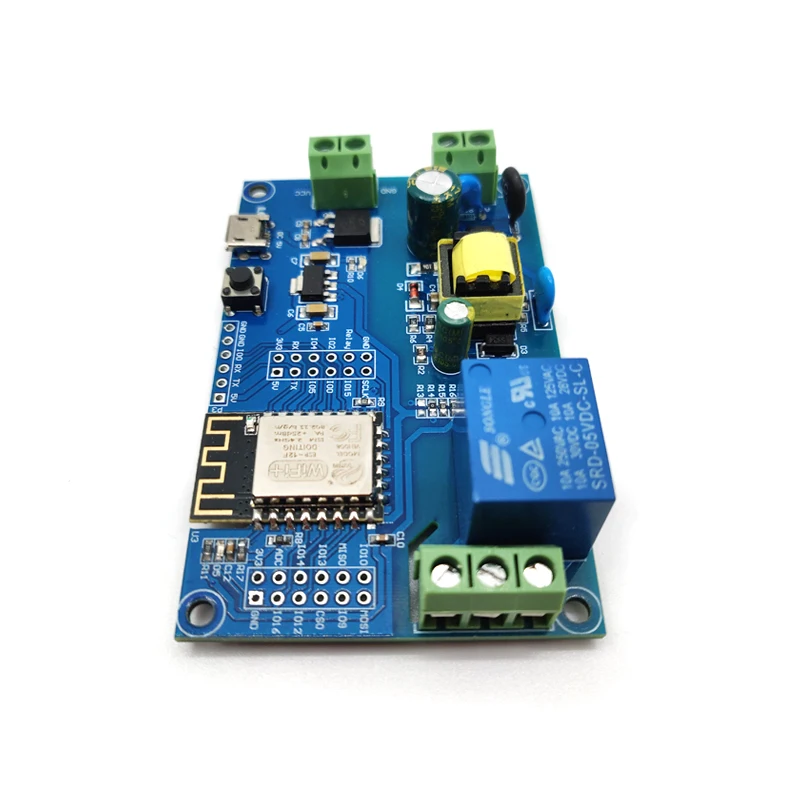

LC ESP8266 단일 릴레이 개발 보드 온보드 ESP-12F WiFi 모듈, I/O 오리피스 풀 리드, 지원 AC90-250V/DC7-12V/USB 5V 등 많은 전원 방식. Arduino 개발 환경 참조 코드 제공, ESP8266 2 차 개발 연구, 스마트 홈 무선 제어에 적합합니다.


기능 기능

1. 온보드 성숙하고 안정적인 ESP-12F WiFi 모듈, 고용량 4M 바이트 플래시

2. WiFi 모듈의 I/O 포트와 UART 프로그램 다운로드 포트가 모두 추출되어 편리한 보조 개발

3. 온보드 AC-DC 스위치 전원 모듈, 전원 웨이 지원 AC90-250V/DC7-12V/USB5V 공급

4. 온보드 와이파이 모듈 RST 재설정 버튼

5.ESP-12F 지원 이클립스/Arduino IDE etc.de 개발 도구를 사용, Arduino 개발 환경 참조 프로그램을 제공

6. 온보드 1 채널 5V 릴레이, 출력 스위치 신호, AC 250V/DC30V 의 부하 내에서 작동 전압을 제어하고 제어하기에 적합합니다.

7. 온보드 전원 표시기, 1 개의 프로그래밍 가능한 LED 및 릴레이 표시기

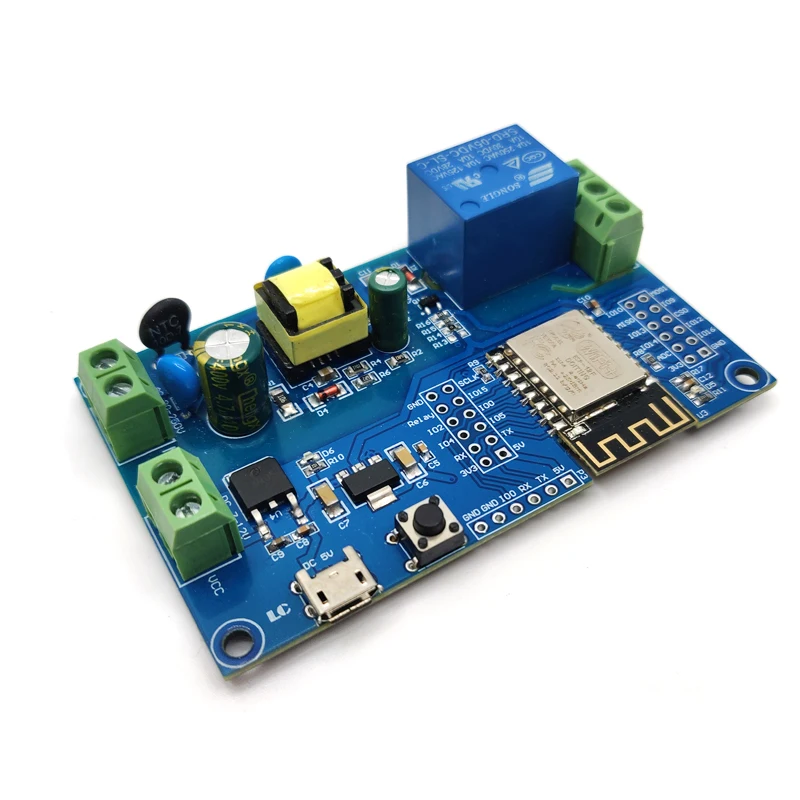

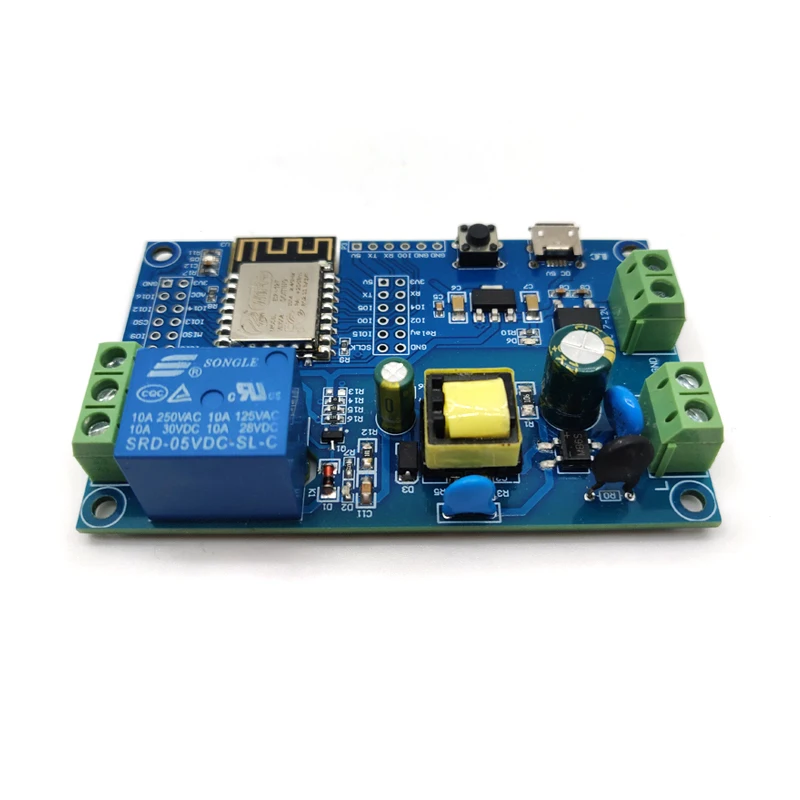

하드웨어 소개 및 설명

1. 보드 크기: 80*50mm, 무게: 34g

2. 인터페이스의 소개

1.L,N: AC90-250V 전원 공급 장치

2.AC90-250V 턴 DC5V 스위치 전원 공급 장치 (AC 공급 장치 전원을 채택 할 때 직접 손으로 여기를 만지지 마십시오!! )

3.VCC,GND:DC7-12V 전원 공급 장치

4. 마이크로 USB:DC5V USB 전원 공급 장치

마크: AC90-250V,DC7-12V,DC5V USB 세 가지 전원 공급 장치 방법 중 하나를 선택하십시오.

5.6X6mm 누름 버튼, ESP8266 재설정 버튼

6.UART 프로그램 다운로드 포트: ESP8266 GND,RX,TX,5V 는 외부 TTL 직렬 모듈 GND,TX,RX,5V, IO0 다운로드시 GND 연결 필요

7.GPIO 핀아웃 포트

8. 릴레이 출력 종료

NC: 일반적으로 NC는 릴레이가 닫히면 COM과 연결을 끊고 릴레이가 해제되면 COM과 연결합니다.

COM: 공통 끝

NO: 일반적으로 열린 끝, 릴레이가 해제 될 때 COM과 NO 연결을 끊고 릴레이가 닫히면 COM과 연결합니다.

9. 전원 표시기 LED

10. 프로그래밍 가능한 LED

11. 릴레이 표시기 LED.

제품을 사용해 주셔서 감사합니다. 여기에서 기술 정보를 다운로드하십시오:

http://www.mediafire.com/file/ha2grpl0c5obyt3/LC-Relay-ESP12-1R-MV_EN.zip/file


제품 유형: ESP8266 WiFi 개발 보드
디자인 및 스타일: 컴팩트한 80*50mm 크기, 34g 무게
성능 및 속성: ESP-12F WiFi 모듈, 4M 바이트 플래시, AC90-250V/DC7-12V/USB 5V 지원
사용 및 목적: 스마트 홈 무선 제어 및 ESP8266 이중 개발
부품 및 액세서리: UART 프로그램 다운로드 포트, 1 채널 5V 레이블 출력, 프로그래밍 LED, 레이블 인디케이터 LED
사용 가능한 시나리오: Arduino 개발 환경에서의 참조 코드 제공


|Esp8266 Wifi Module|

**강력한 연결성과 안정성**
ESP8266 WiFi 개발 보드는 안정적인 ESP-12F WiFi 모듈을 탑재하여 무선 연결을 강화합니다. 이 보드는 다양한 전원 공급 방법을 지원하여 AC90-250V, DC7-12V 및 USB 5V를 포함하여 다양한 전원 요구 사항을 충족합니다. 컴팩트한 사이즈와 가벼운 무게로 어디서나 편리하게 사용할 수 있으며, 다양한 시나리오에서의 무선 제어에 이상적입니다.

**사용자 친화적인 디자인**
이 보드는 사용자 친화적인 디자인을 자랑합니다. UART 프로그램 다운로드 포트, 프로그래밍 LED, 레이블 인디케이터 LED가 모두 내장되어 있어, 사용자가 쉽게 프로그램을 다운로드하고 상태를 확인할 수 있습니다. 또한, 1 채널 5V 레이블 출력은 다양한 전자 프로젝트에 적합한 제어 기능을 제공합니다.

**창의적인 프로젝트를 위한 완벽한 선택**
이 ESP8266 WiFi 개발 보드는 스마트 홈 제어 및 IoT 프로젝트를 위한 완벽한 선택입니다. Arduino 개발 환경에서의 참조 코드를 제공하여, 사용자는 즉시 프로젝트를 시작할 수 있습니다. 또한, 다양한 전원 공급 옵션과 내장된 레이블 출력 기능은 사용자가 다양한 시나리오에서 프로젝트를 구현할 수 있도록 돕습니다.
