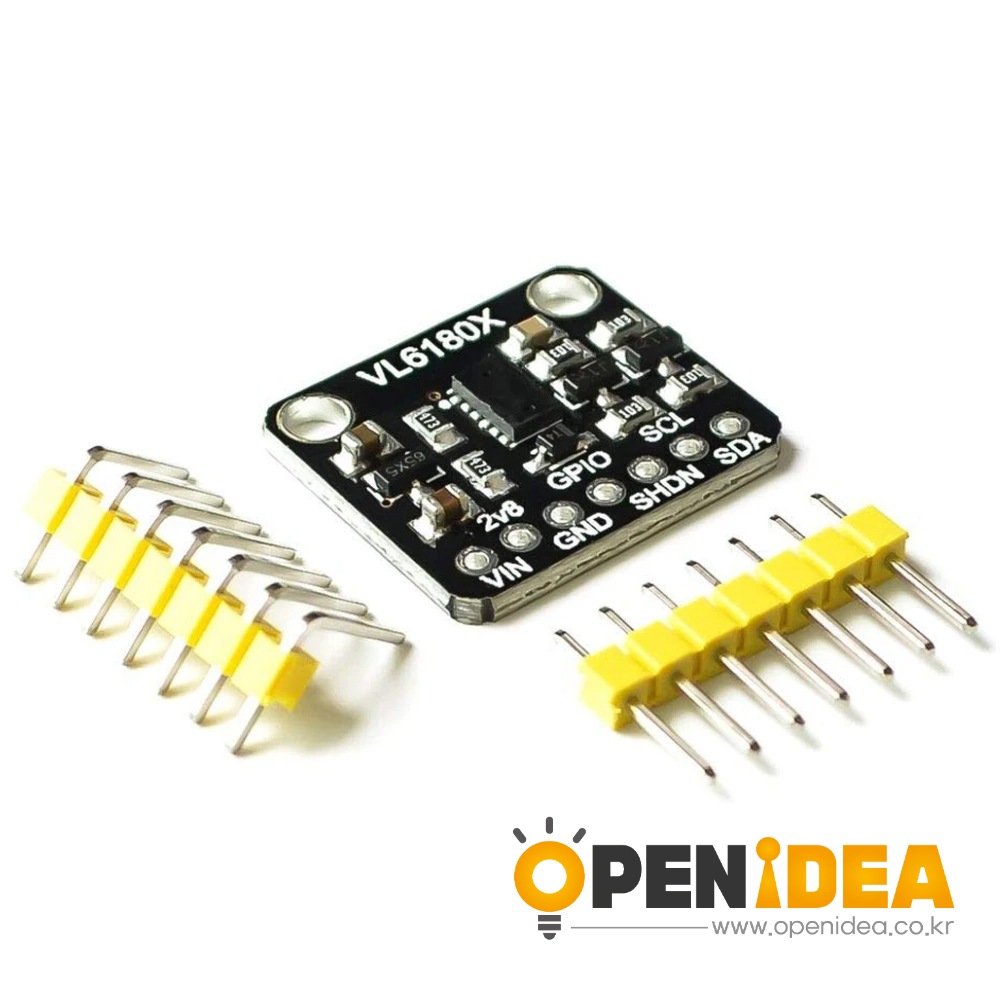

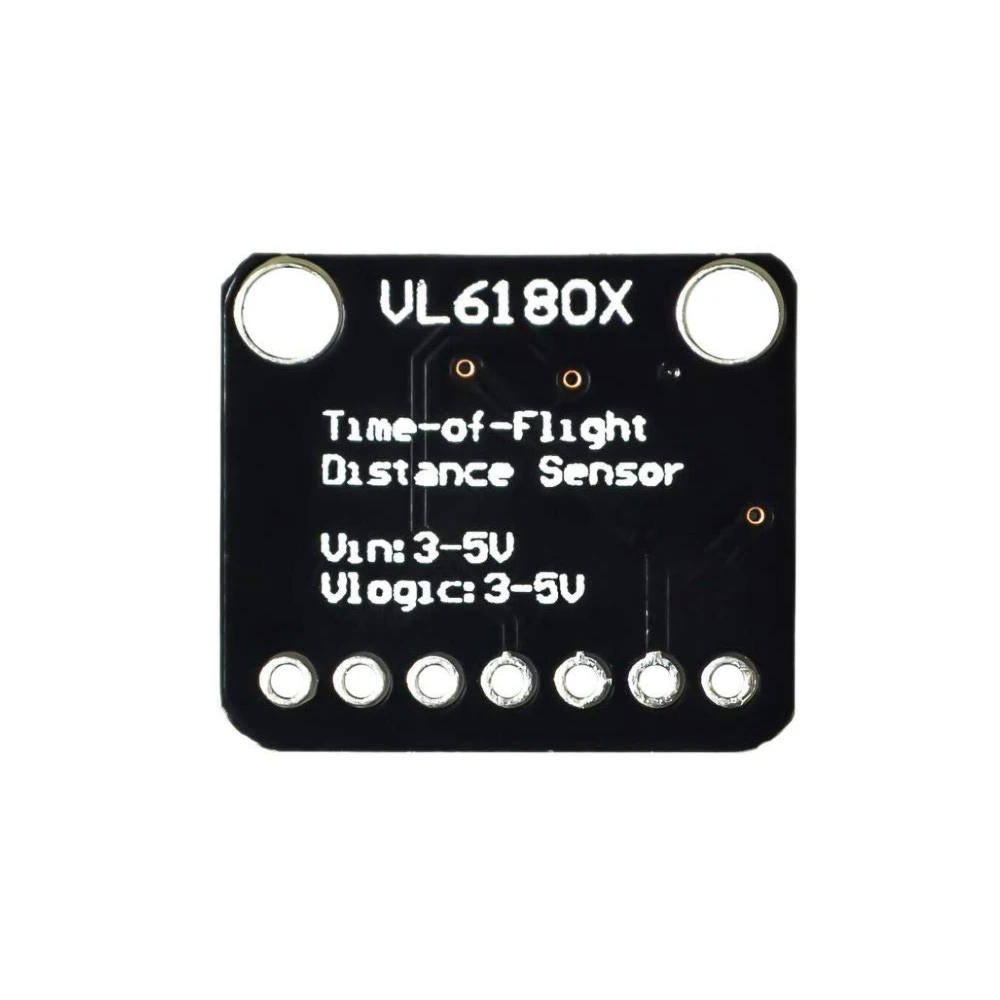

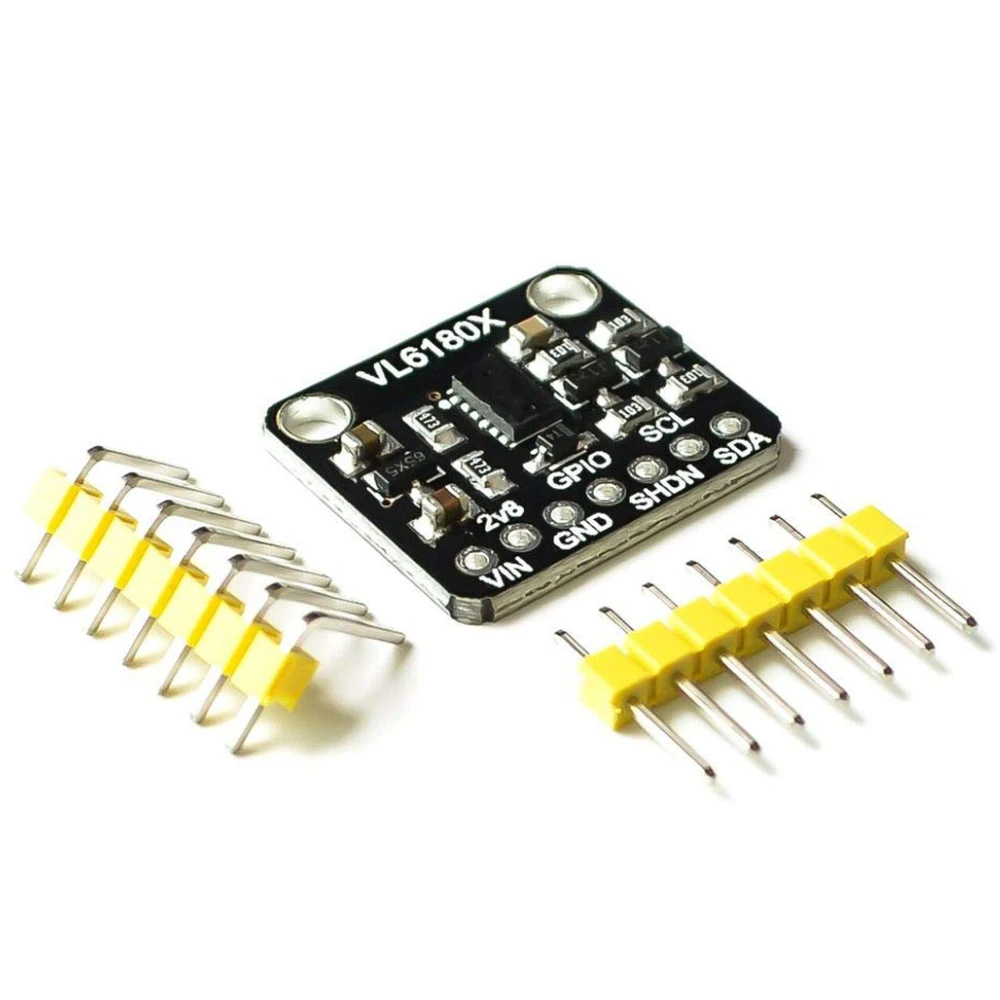

제품 소개:

VL6180은 비행시간 거리 측정 센서입니다.센서에는 매우 작은 레이저 소스와 일치하는 센서가 포함되어 있습니다.VL6180X는 거리를 계산하기 위해 레이저가 센서를 복구하는 데 필요한 '비행 시간' 또는 시간을 감지할 수 있습니다.

거리를 결정하기 위해 반사된 빛의 강도나 반사 각도에 의존하는 대부분의 거리 센서와 달리 VL6180은 매우 좁은 광원을 사용하기 때문에 빛이 표면에서 반사되는 데 걸리는 시간을 측정하기 위해 정확한 시계를 사용합니다. 초음파 소나에서.기존 적외선 거리 센서와 달리 선형 문제나 '이중 이미징'이 없기 때문에 물체가 가까이 있는지 알 수 없습니다.따라서 VL6180X가 더 정확합니다.

VL6180 모듈은 5mm에서 100mm까지의 거리를 처리하는 것이 좋습니다.크기가 작기 때문에 센서 모듈은 모든 로봇이나 대화형 프로젝트에서 사용하기 쉽습니다.3~5V 전원 공급 장치 또는 로직 마이크로컨트롤러와 함께 사용할 수 있습니다.

제품 특징

1.근접 감지, 거리 측정 및 기타 기능에 사용할 수 있는 통합 지능형 광학 모듈;

2.빠르고 정확한 거리 측정.0~100mm 이상의 절대 범위를 측정합니다.물체와 무관한 자체 조명 빔 반사 측정을 기반으로 100mm 이상의 측정은 매우 바람직한 대상 반사율 및 환경에서 사용될 수 있지만 보장되지는 않습니다.

3.장치 제어 및 데이터를 위한 I2C 인터페이스, 프로그래밍 가능한 GPIO 2개.

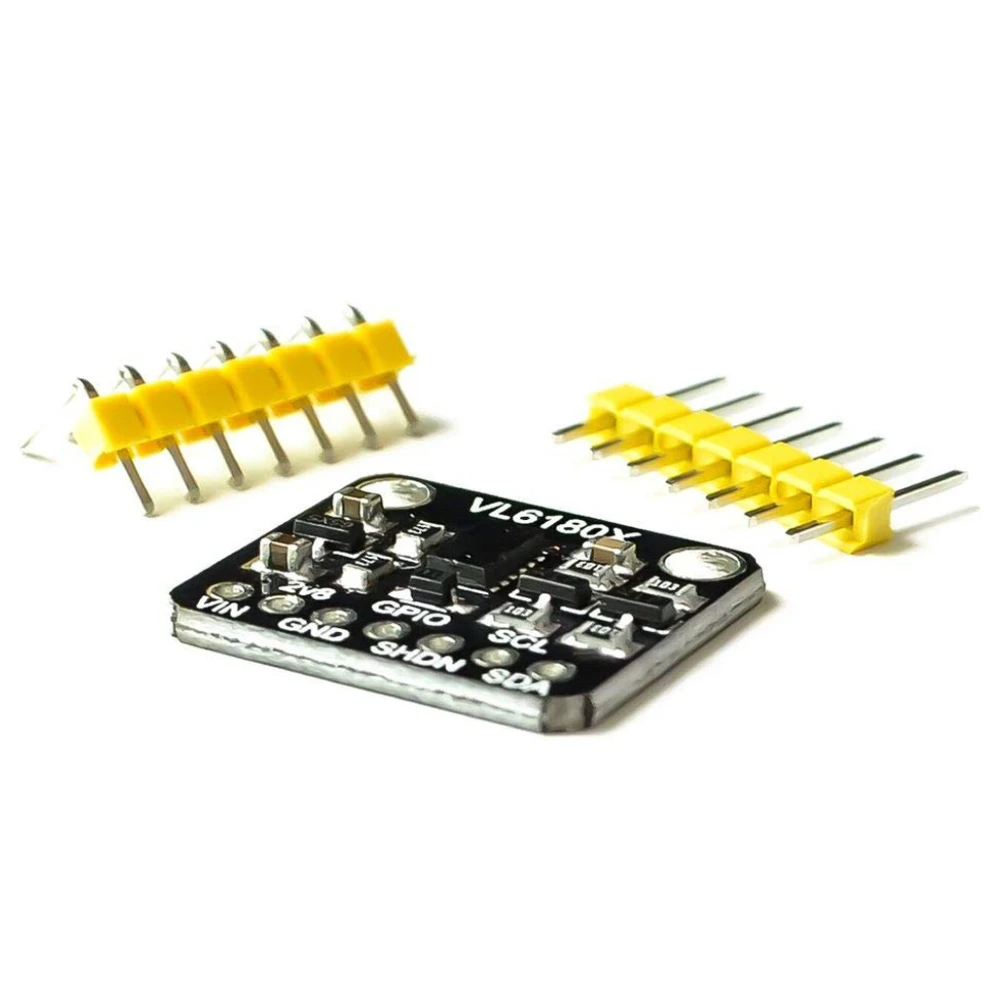

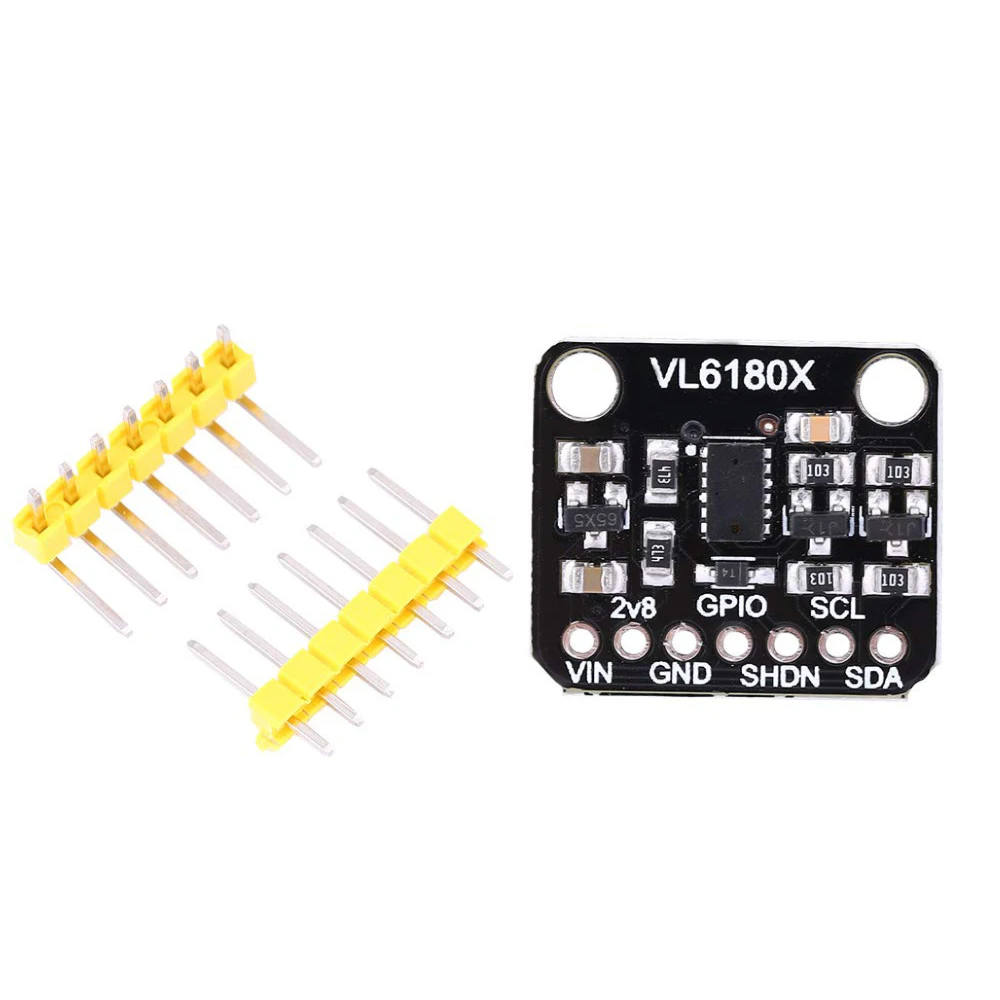

전원 핀:

1. Vin - 전원 핀입니다.칩은 2.8VDC를 사용하기 때문에 3-5VDC를 가져와 안전하게 변환하는 전압 조정기가 보드에 포함되어 있습니다.보드에 전원을 공급하려면 마이크로컨트롤러의 로직 레벨과 동일한 전원을 공급하십시오.Arduino와 같은 5V 마이크로의 경우 5V를 사용하십시오.
2. 2v8 - 이것은 전압 조정기의 2.8V 출력입니다. 원하는 경우 최대 100mA를 가져올 수 있습니다.
3. GND - 전력 및 논리의 공통 접지

I2C 로직 핀:

1. SCL - I2C 클록 핀, 마이크로컨트롤러 I2C 클록 라인에 연결합니다.
2. SDA - I2C 데이터 핀, 마이크로컨트롤러 I2C 데이터 라인에 연결합니다.

제어 핀:

1. GPIO - 센서에서 데이터가 준비되었음을 나타내는 데 사용되는 핀입니다.연속 감지를 할 때 유용합니다.이 핀에는 레벨 이동이 없으므로 5V 마이크로 컨트롤러에서 2.8V 로직 레벨 전압을 읽을 수 없을 수도 있습니다(arduino UNO에서는 가능하지만 약속은 없습니다).우리 도서관은 이 핀을 사용하지 않지만 고급 사용자를 위해 존재합니다!
2. SHDN - 센서의 종료 핀입니다. 기본적으로 높게 당겨져 있습니다. 레벨 변환 다이오드가 있으므로 이 핀에 3~5V 로직을 사용할 수 있습니다. 핀이 낮게 당겨지면 센서가 종료 모드로 전환됩니다.
