제품 설명:

10A 고전류 용량 성 터치 스위치 모듈, 최대 3A 의 싱크 전류 작동, 무단 디밍 지원, 빨강 및 파랑 색상 표시기 및 기타 특성, 조명 제어, 장난감, 가전 제품, 주방, 욕실 거울 및 기타 제품.

10A 큰 싱크 전류, 멀티 모드 설정 가능

설치가 쉬운 미니 스몰 사이즈

빨간색과 파란색 색상 표시등

LED 표시기가 빨간색이고 터치 센서 출력이 파란색입니다.

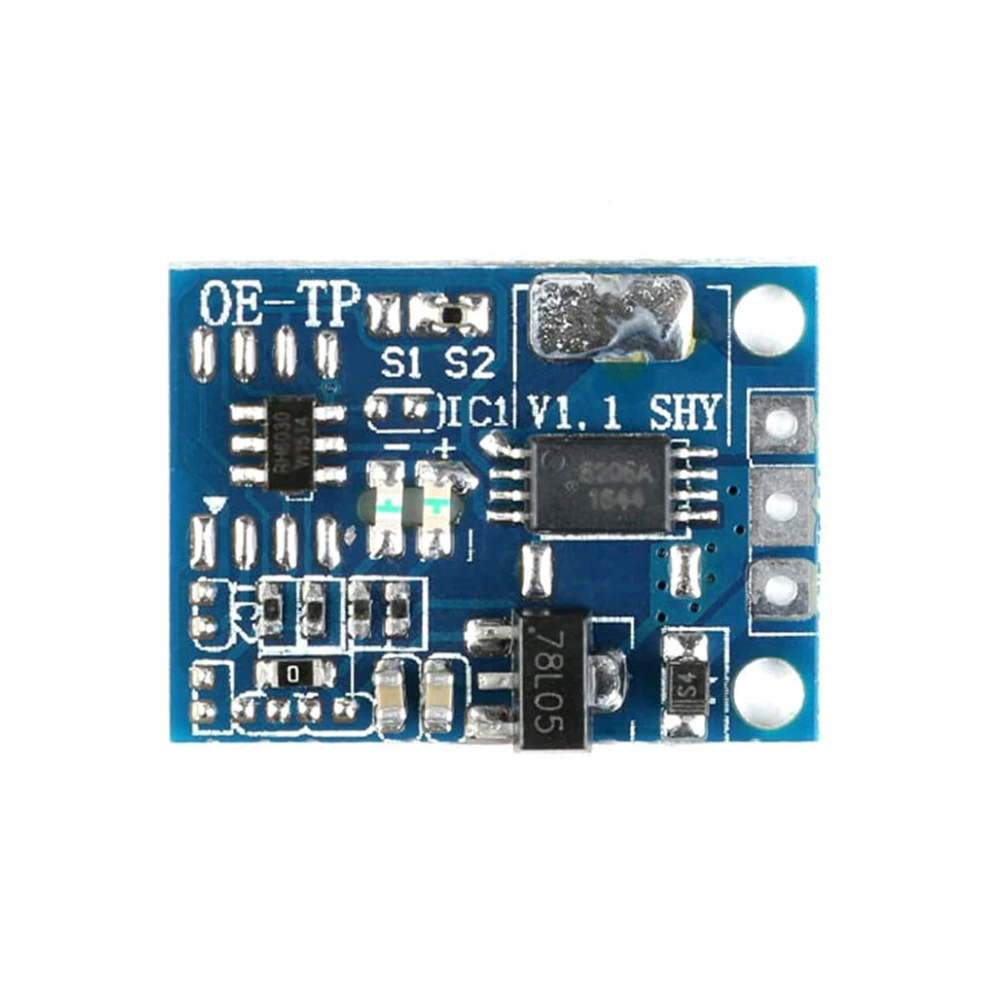

사양 모델: OE-TP 디밍 (10A)

전원 공급 장치 범위: DC 5 ~ 20V (권장 12v 전원 공급 장치)

출력 전류: 싱크 전류 MAX 10A (3a 작업 권장)

보호 기능: 전원 역 보호

감지 표시: 출력 적색 등

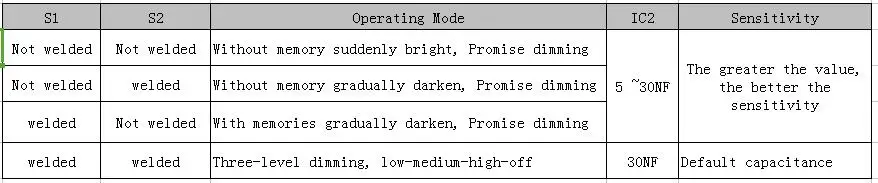

작업 모드: 구성 가능 (기본값: 메모리가 점차 어두워짐, 약속 디밍)

터치 거리: 6mm 미만 (유리 아크릴)

정지 전류: 5mA 미만

작동 온도: -40 ~ 85

공통 양극 연결:

예를 들어, 12V 스트립 제어: 12V 전원 커넥터 모듈의 VCC. 음극 모듈의 GND 제어 램프에는 양극 모듈의 VCC가 있습니다. 네거티브 모듈 밖으로. 전원을 켠 후에는 터치 패널을 사용하여 라이트 스트립을 제어 할 수 있으며 터치로 조명의 밝기를 조정할 수 있습니다.

예를 들어, 12V 모터 속도 조절 제어: 12V 전원 공급 장치의 양극 전극 모듈의 VCC. 네거티브 모듈의 GND. 제어 모터의 양극의 VCC. 네거티브 모듈 밖으로. 전원을 켠 후에는 핑거 터치 모듈로 모터를 제어 할 수 있으며 터치로 모터 속도를 제어 할 수 있습니다.

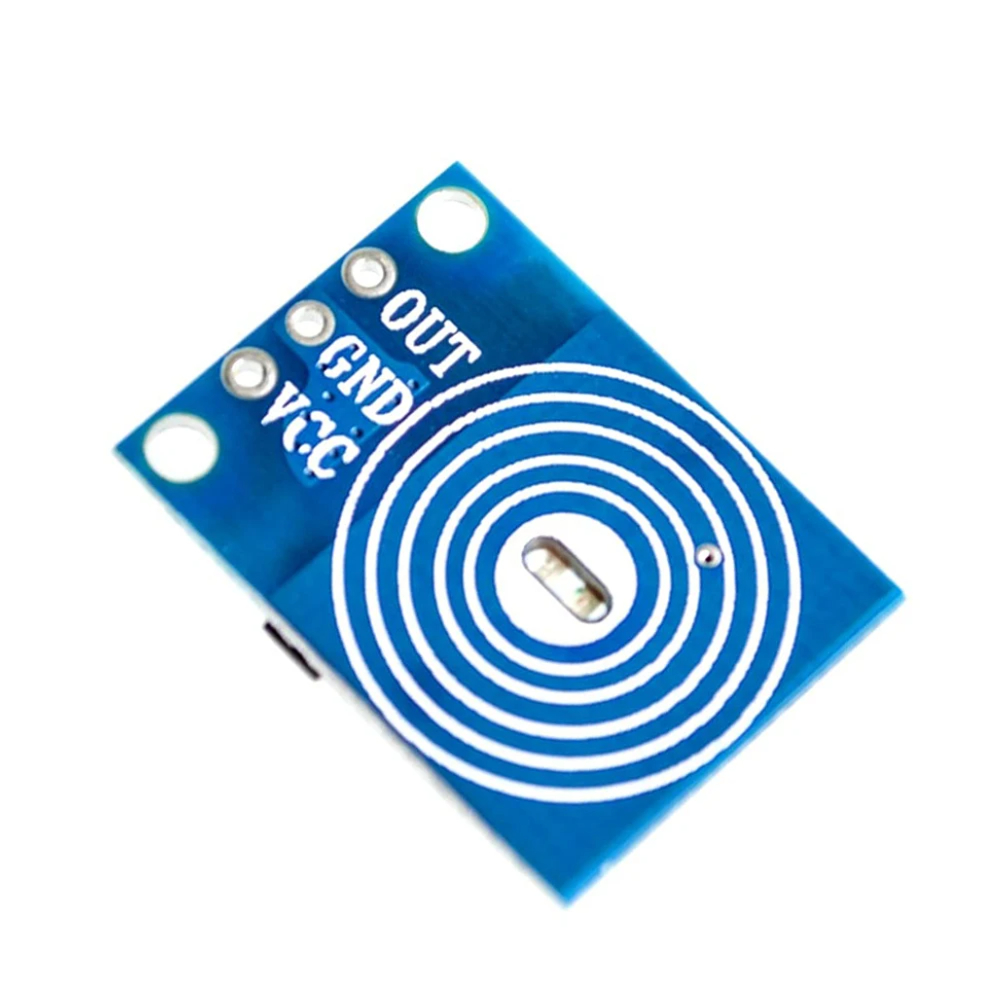

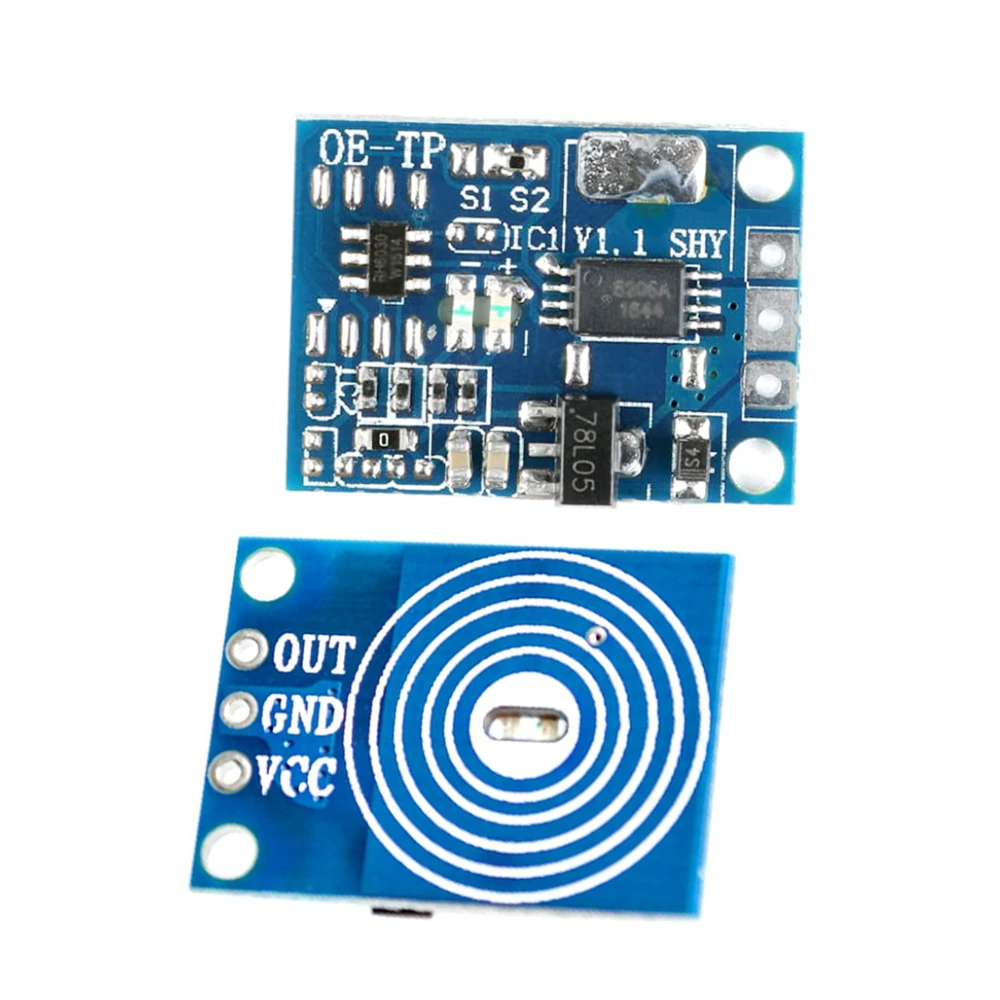

제어 인터페이스: 총 3 핀 (VCC, GND, OUT), 전원 공급 장치로서의 VCC, 접지로서의 GND, 디지털 신호 출력 핀으로서의 OUT;

LED 표시기 전기 녹색 (파란색) 등, 터치 감지 출력 빨간색 등.

터치 영역: 지문 아이콘의 내부 영역은 손가락 터치로 트리거됩니다.

위치 구멍: 2 개의 M2 나사 배치 구멍, 2mm 조리개, 모듈 설치 및 배치가 용이하여 모듈 조합을 구현할 수 있습니다.

신청: 12V 라이트 바 (LED) 밝기 조정 터치. 5-20V DC 모터 속도 제어.

메모리 모드: 기본 밝기를 부팅하도록 설정된 모듈의 마지막 밝기, 시스템 전원 차단 메모리 기본값이 손실됩니다.

점차적으로 밝게: 빛의 밝기가 점차 열리면서 밝기를 설정하고 밝기가 점차 닫히면 조명을 끕니다.

갑자기 밝은 빛: 밝기를 직접 설정하면 조명이 켜지고 조명이 직접 꺼지면 조명을 끕니다.

길게 누르기 터치: 무단 디밍, 긴 프레스 터치, 빛의 밝기가 점차 증가하고, 릴리스의 밝기를 해제하기위한 릴리스 시간이 지나면 빛의 밝기, 다시 한번 터치를 누르면 밝기가 점차 감소합니다.

모터 속도, 출력 전압 조절 및 기타 경우를 위해 방출 시간의 밝기를 해제 할 때 빛의 밝기
