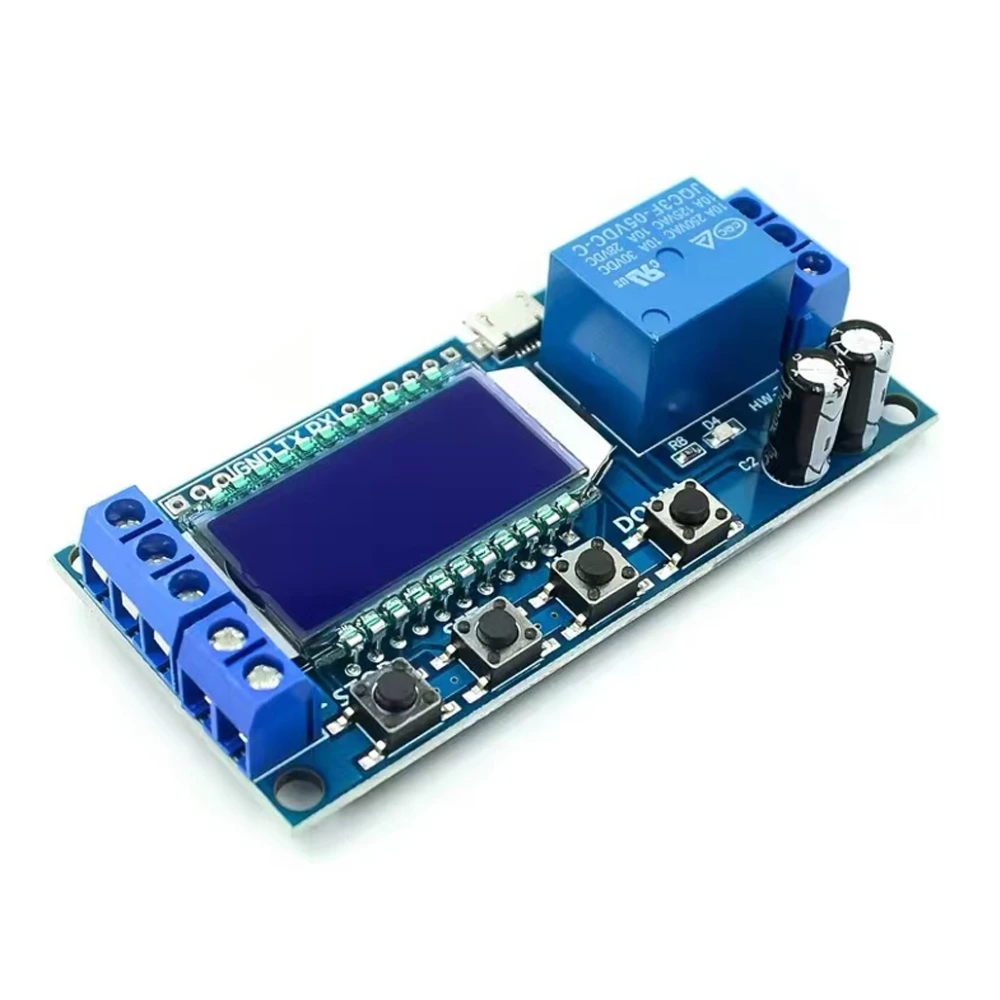

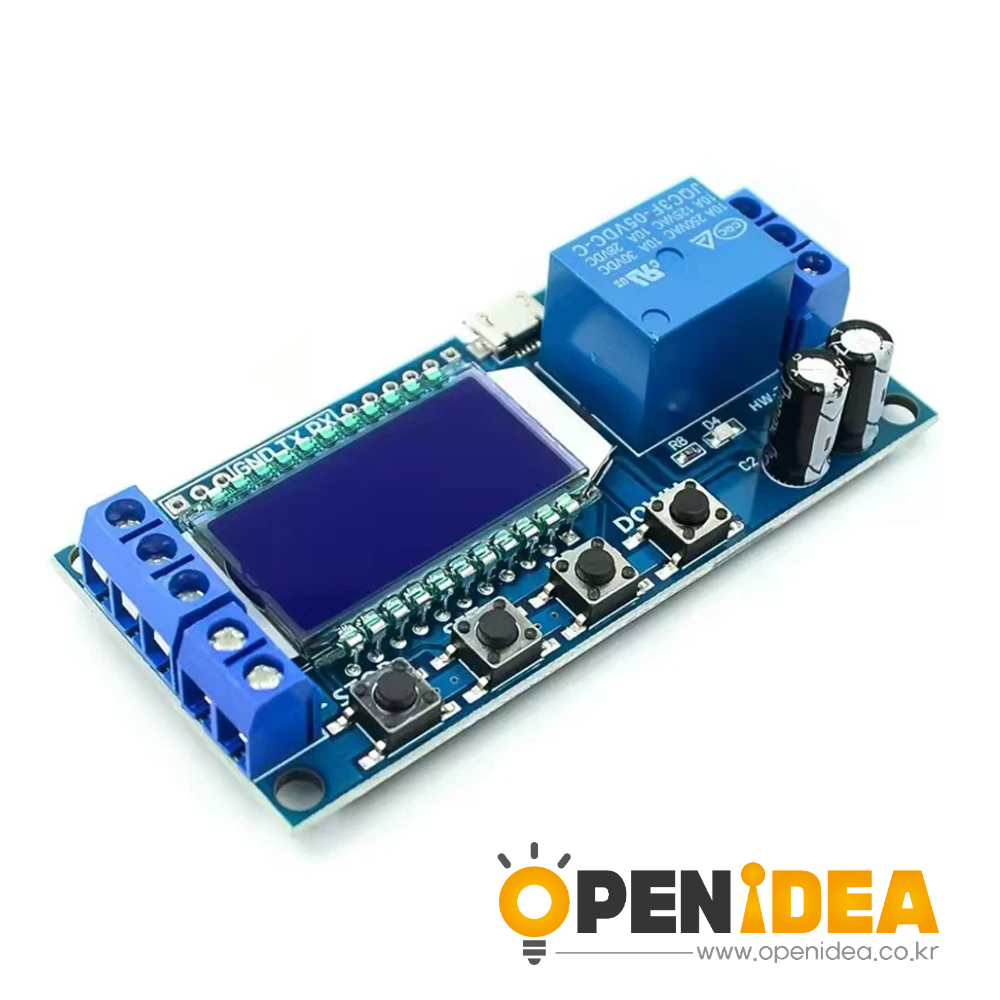

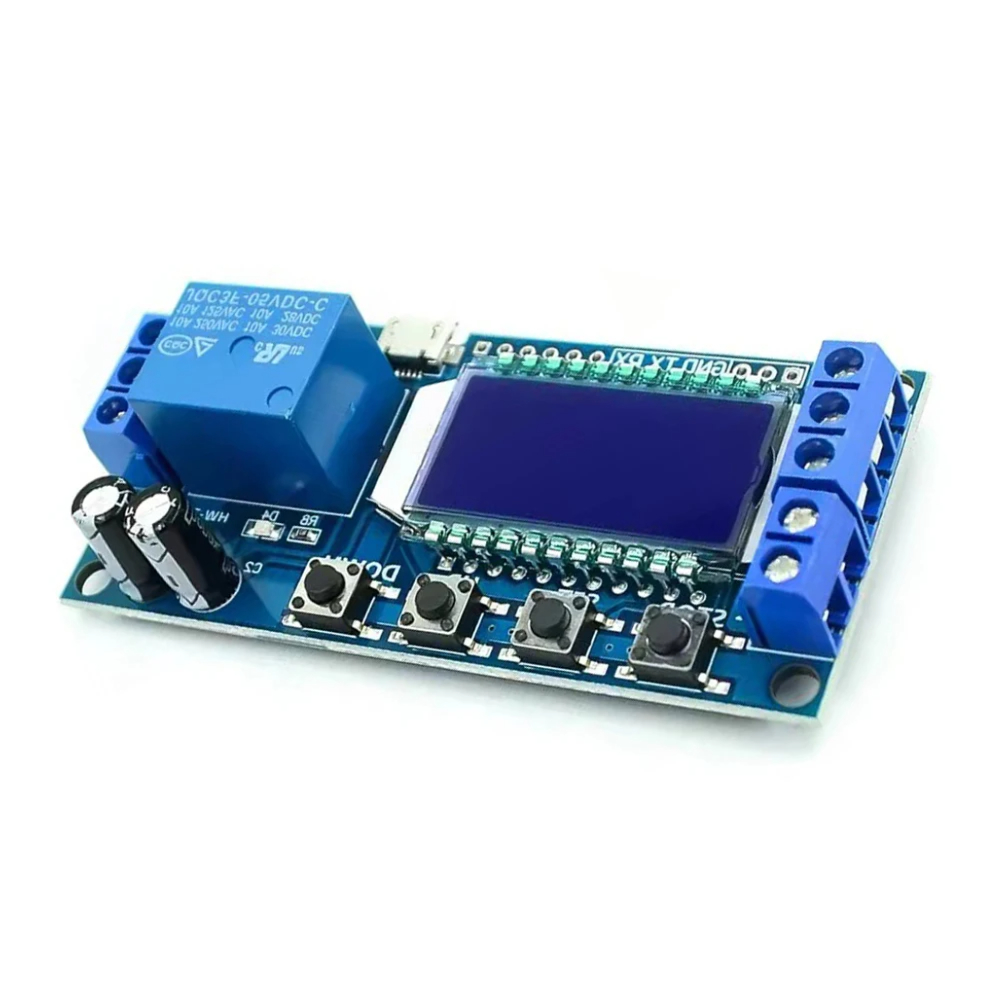

XY-LJ02 지연 릴레이 모듈 LCD 디스플레이 시간 마이크로 USB 디지털 6-30V 제어 타이머 스위치 트리거 사이클 모듈 제어 보드

제품 하이라이트:

LCD 두 열로 표시, 매개변수를 직접 표시할 수 있습니다.

트리거 모드: 높고 낮은 수준, 스위치 수량. 대부분의 요구 사항을 충족합니다.

전원 공급 장치: 6~30V, 마이크로 USB 5.0V도 지원하여 매우 편리합니다. 전원 공급 장치의 역방향 연결을 방지합니다.

매개변수는 UART를 통해 수정할 수 있습니다.

비상 정지 기능을 제공하는 정지 버튼입니다.

5분 동안 아무런 조작 없이 저전력 상태로 전환됩니다.어떤 행동이라도 깨어납니다.

OP/CL/LOP 매개변수는 개별적으로 수정 가능

모든 매개변수는 전원이 꺼지면 자동으로 저장됩니다.

작업 모드 소개(P1~P7)

P1: 신호가 트리거된 후 OP 시간에 릴레이 전도가 끊어집니다. OP 시간에는 신호가 유효하지 않습니다.

P2: 신호가 트리거된 후 OP 시간에 릴레이 전도가 끊어집니다. OP 시간에 신호가 새로운 타이머를 트리거합니다.

P3: 신호가 트리거된 후 OP 시간에 릴레이 전도가 끊어집니다. OP 시간에는 신호 트리거 재설정 타이머, 릴레이 연결이 끊어지고 타이밍이 중지됩니다.

P4: 트리거되면 CL 시간에 릴레이 연결이 끊어지고 OP 시간에 릴레이가 전도되고 타이밍이 완료된 후 릴레이 연결이 끊어집니다.

P5: 트리거되면 릴레이 전도 작동 시간 후에 릴레이가 CL 시간을 분리한 다음 위의 작업을 반복하고 루프에서 신호를 다시 제공하고 릴레이 연결을 끊고 타이머를 중지하며 사이클 수(LOP)를 설정할 수 있습니다. 설정하다;

P6: 트리거되면 릴레이 전도 작동 시간 후에 릴레이가 CL 시간을 분리한 다음 위의 동작을 반복합니다. 루프에서 신호가 유효하지 않으며 사이클 수(LOP)를 설정할 수 있습니다.

P7: 신호 유지 기능: 신호가 유지되고 타이밍이 지워지며 릴레이가 전도됩니다. 신호가 사라지면 타이밍 OP 후에 릴레이 연결이 끊어집니다. 타이밍 중에 다른 신호가 있고 타이밍이 지워집니다.

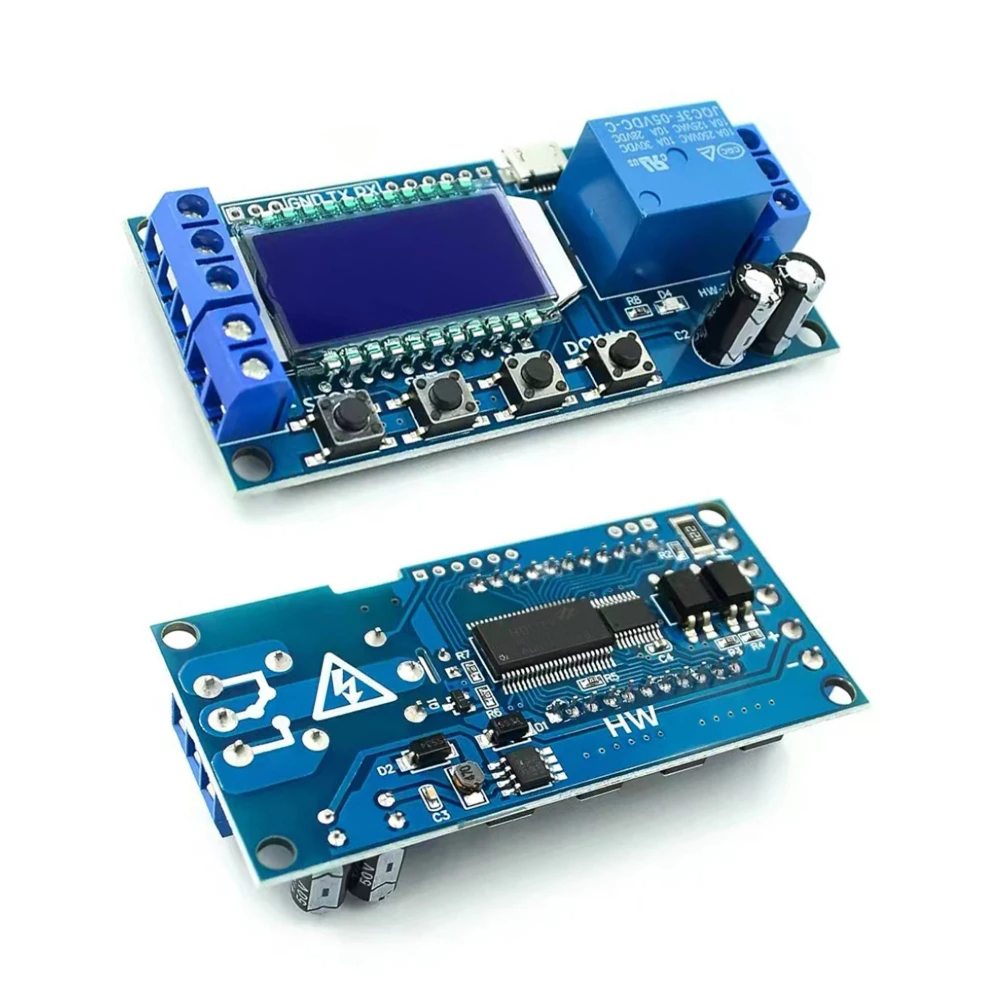

제품 매개변수:

전원 공급 장치: 6V~30V 및 마이크로 USB 5.0V

트리거 신호 소스: 하이 레벨(3.0V~24.0V), 로우 레벨(0.0V ~0.2V), 스위치 신호.

최대 출력 부하: DC 30V 5A 및 AC 220V 5A.

정적 전류: 15mA 작동 전류: 50mA.

서비스 수명: 100,000회 이상; 작동 온도: -40-85°씨; 크기: 8.0*3.8*1.9cm.

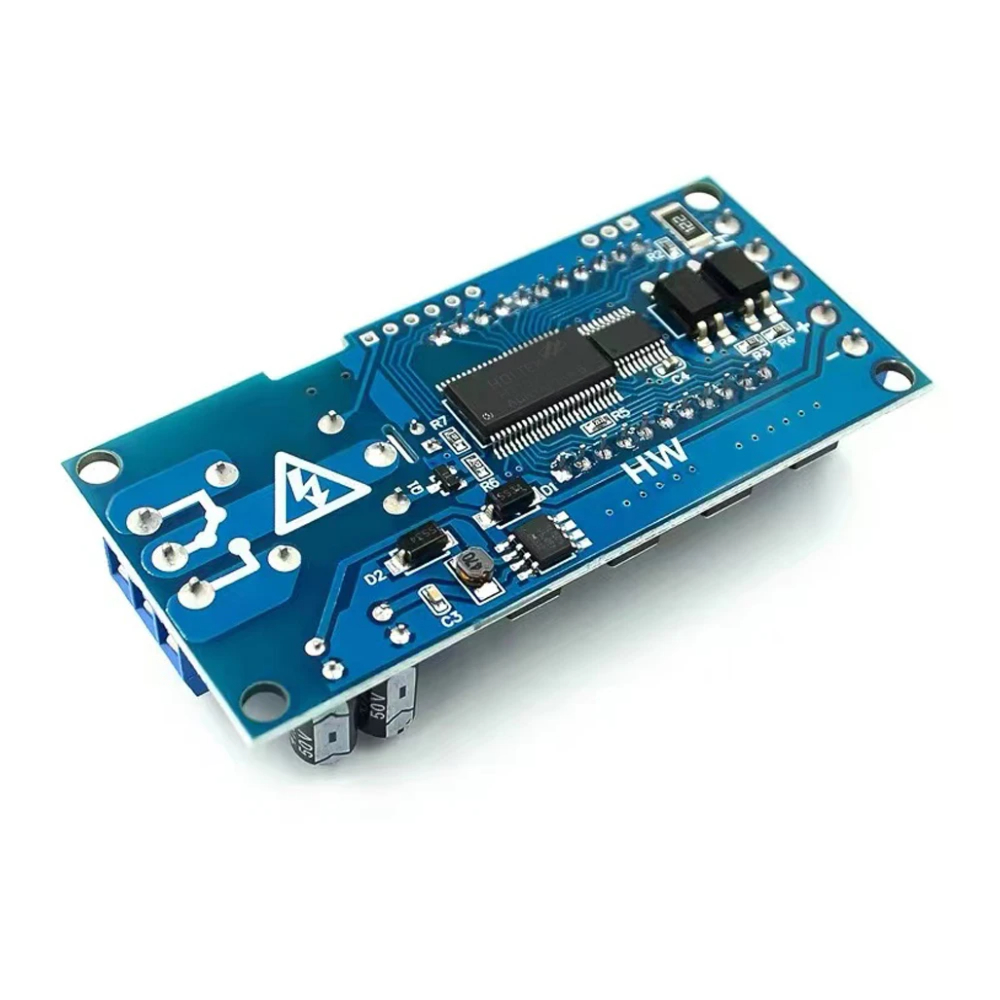

광커플러 절연, 강력한 간섭 방지 능력, 산업용 등급 회로 기판

타이밍 범위:

0.01초~9999분

타이밍 범위를 선택하는 방법:

OP/CL 매개변수 수정 인터페이스에서 STOP 버튼을 짧게 눌러 타이밍 범위를 선택합니다.

XXXX 타이밍 범위:1초~9999초

XXX.X 타이밍 범위:0.1초~999.9초

XX.XX 타이밍 범위:0.01초~99.99초

X.X.X.X 타이밍 범위:1분~999.9분

예를 들어 OP를 3.2초로 설정하려면 소수점을 10자리로 이동합니다.LCD 디스플레이 003.2

매개변수 설명: OP 온타임, CL 오프 타임, LOP 사이클 시간(1 - 9999회,----"은 무한한 수의 주기를 나타냅니다)"

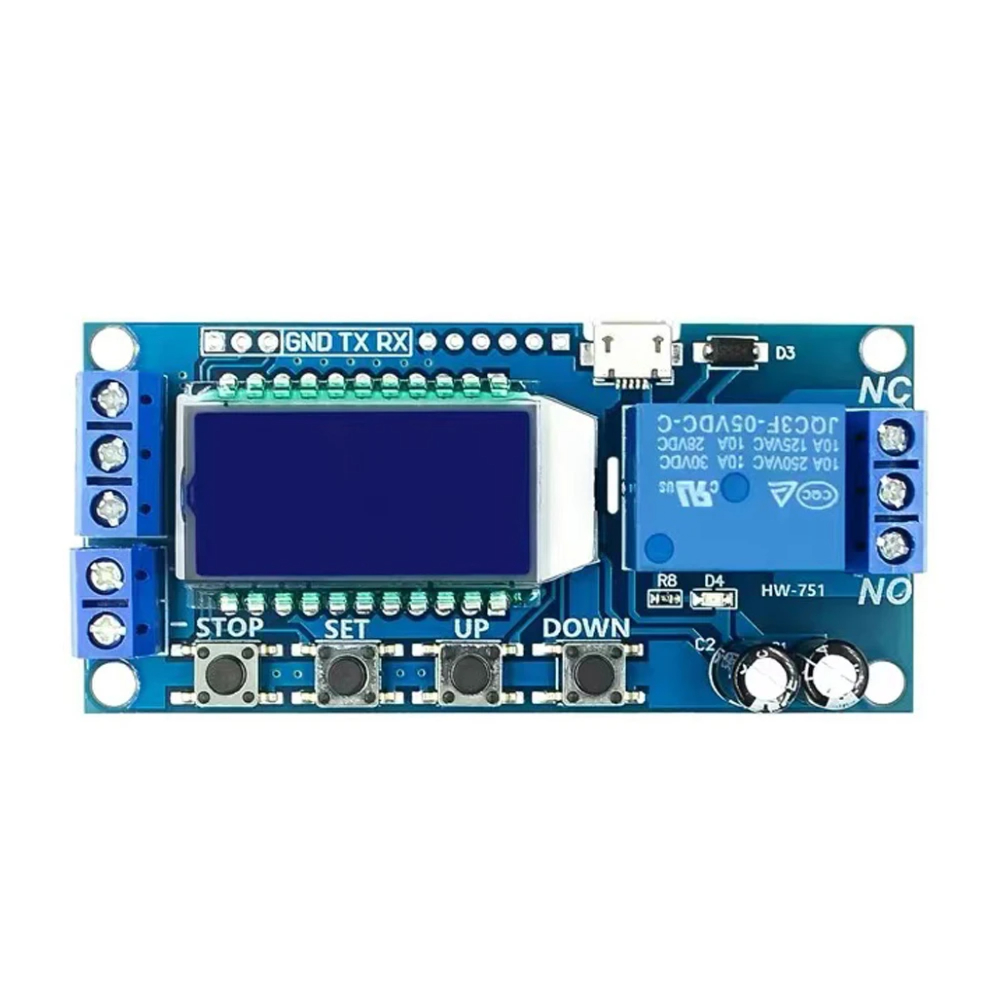

매개변수 설정:

설정 인터페이스에 들어가려면 SET 키를 길게 누르세요.

먼저 작업 모드를 설정하고 작업 모드 플래시 알림을 설정하고 UP/DOWN 키를 눌러 작업 모드를 설정합니다.

SET 버튼을 짧게 눌러 작업 모드를 선택하고 시스템 매개변수 설정으로 들어갑니다.

시스템 매개변수 설정 인터페이스에서 SET 키를 눌러 수정할 시스템 매개변수를 전환하고 UP/DOWN 키를 길게 눌러 수정합니다.(참고: P-1~P-3에서 SET을 짧게 누르면 P-7 모드가 유효하지 않습니다.)

OP/CL 매개변수 수정 인터페이스에서 STOP을 짧게 눌러 타이머 단위(1s/0.1s/0.01s/1min)를 전환합니다.

모든 매개변수를 설정한 후 SET 버튼을 2초 이상 길게 눌러 손을 떼고 매개변수 설정을 저장하고 설정 인터페이스를 종료합니다.

원격 데이터 업로드 및 매개변수 설정 기능:

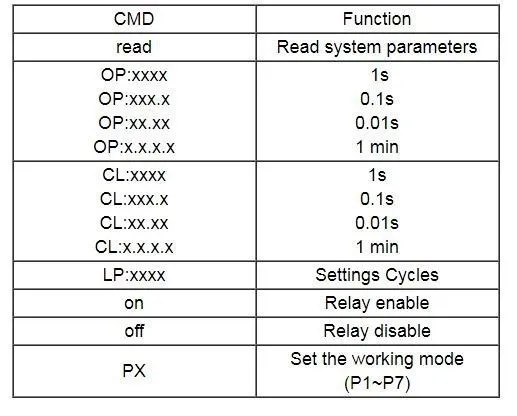

시스템은 UART 매개변수 읽기 및 쓰기 기능을 지원합니다.

UART: 9600,8,1

추가 기능:

저전력 상태: 실행 중인 인터페이스에서 STOP 버튼을 오랫동안 누르면 저전력 기능이 시작되거나 닫힙니다(L-P는 최대 절전 모드 기능을 시작하려면 켜고, 최대 절전 모드 기능을 끄려면 끄십시오).

릴레이 기능 선택: 작동 인터페이스에서 STOP 버튼을 짧게 누르면 릴레이 기능이 시작되거나 닫힙니다. 'on'은 전도 조건을 충족합니다. 릴레이는 일반적으로 켜지고 'OFF'는 만납니다.
