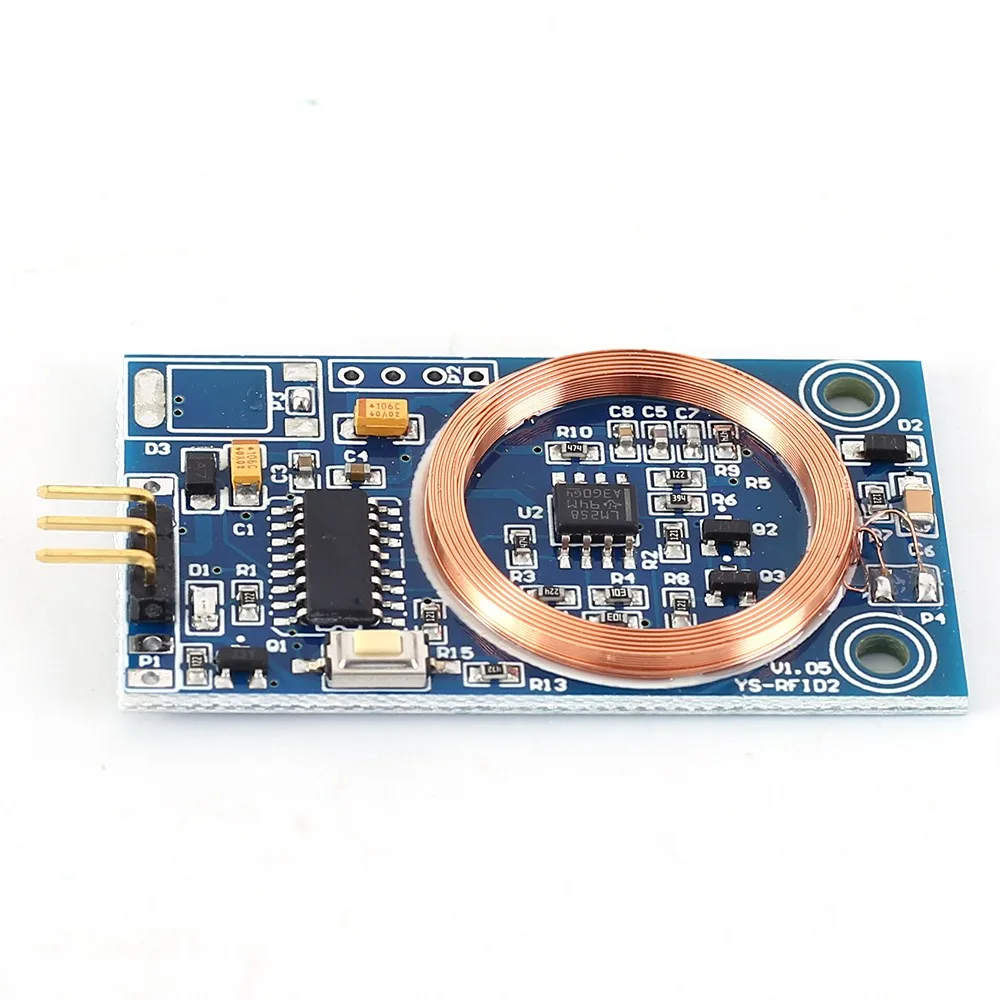

1. 설명:

YS-RFID2 125KHz RFID 무선 탐지기 모듈입니다. TK4100 카드를 감지하고 40pcs 카드를 저장할 수 있습니다. 카드 번호를 읽고 출력 할 수 없으며 모듈이 카드를 기록했는지 여부를 감지하는 것만 중요합니다. 이러한 방식으로, 이 모듈은 버튼 대신 RFID 스위치 컨트롤러로 사용될 수 있습니다.

2. 기능:

1>.RFID 탐지기

2>. 지원 등록 카드

3>. 별도로 카드 삭제 지원

4>. 모든 카드 삭제 지원

5>. 자동 잠금 모드 지원, 인치 모드

3. 매개 변수:

1>. 모델: YS-RFID2

2>. 작업 전압: DC 4.5-5.5V

3>. 작업 전류: 26mA

4>. 출력 전류: 20mA

5>. 감지 거리: 10mm ~ 23mm

6>. 등록 된 카드 수: 40 개 (최대)

7>. 출력 높은 수준: 약 4.3V

8>. 출력 낮은 레벨: 0V

9>. 지원 ID 카드 모델: TK4100

10>. 작동 온도:-20 ℃ ~ 85 ℃

11>. 작동 습도: 5% ~ 95% RH

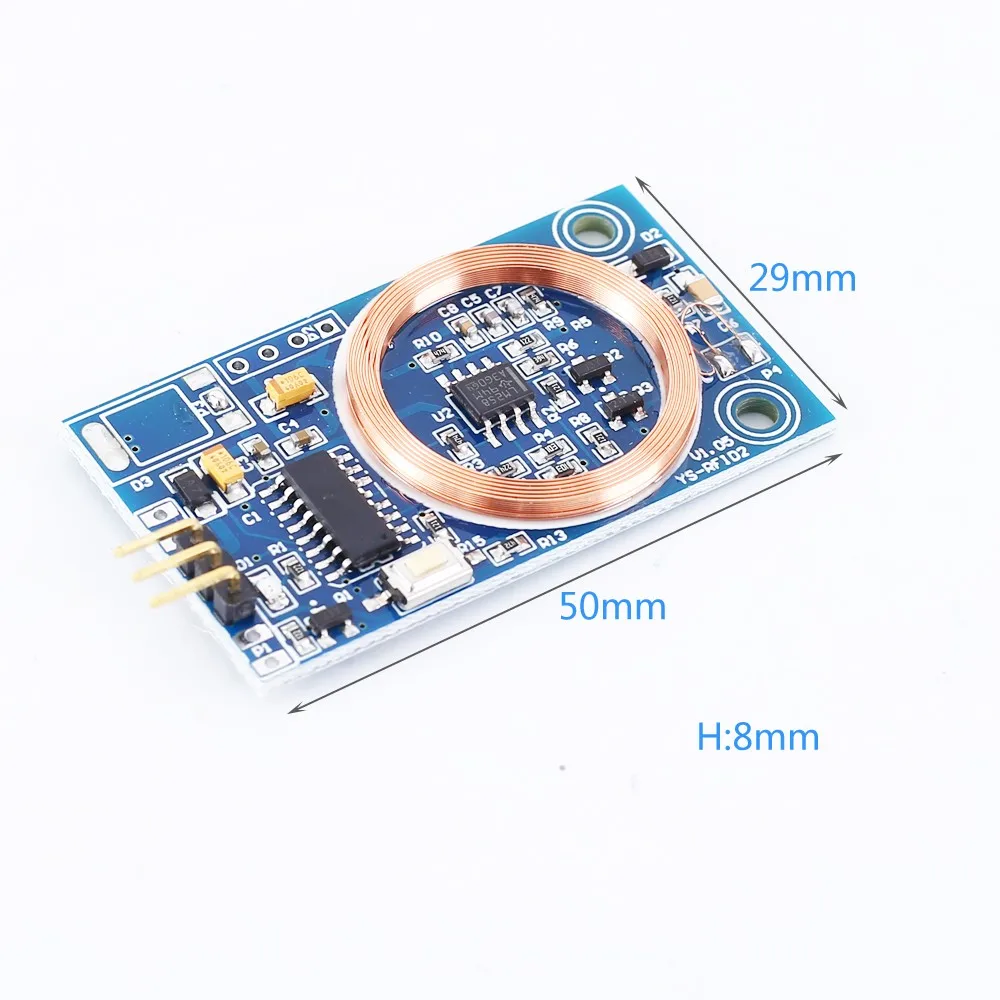

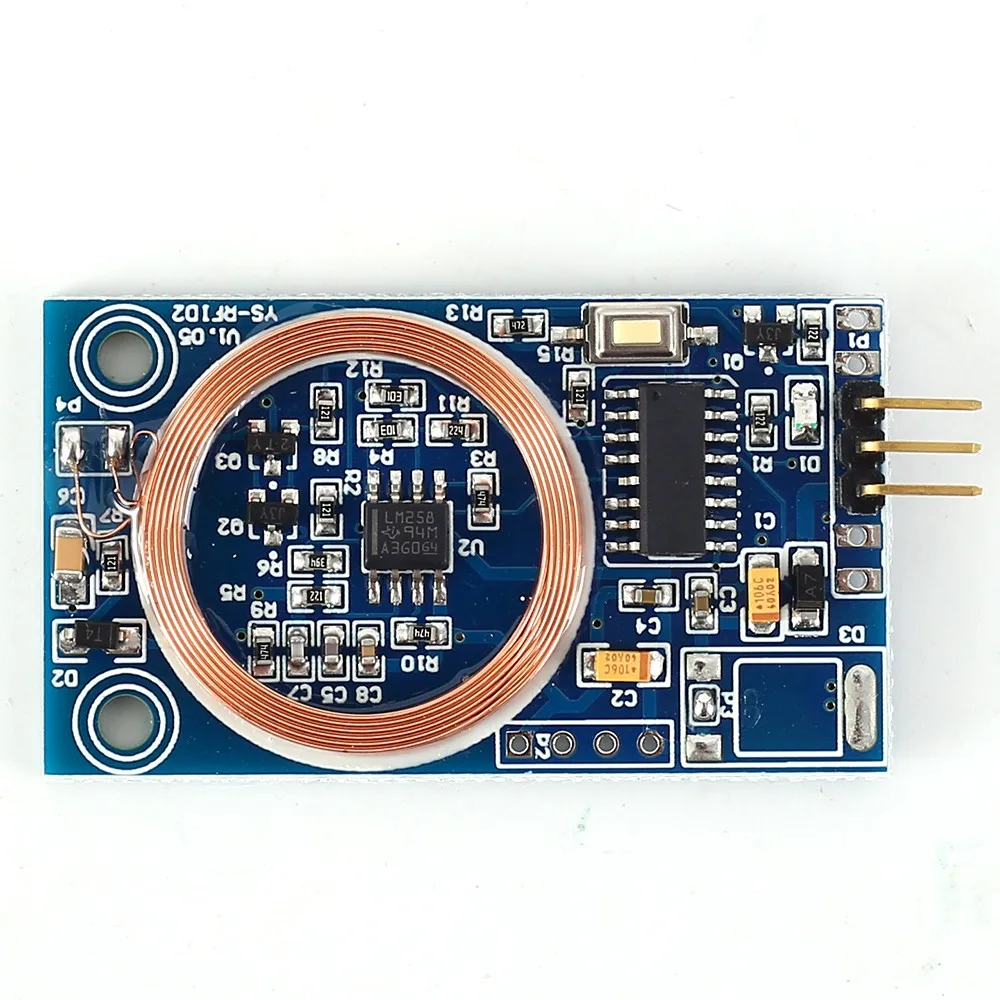

12>. 모듈 크기: 50*29*8mm

13>. 카드 크기: 86*54*2mm

4. 기능:

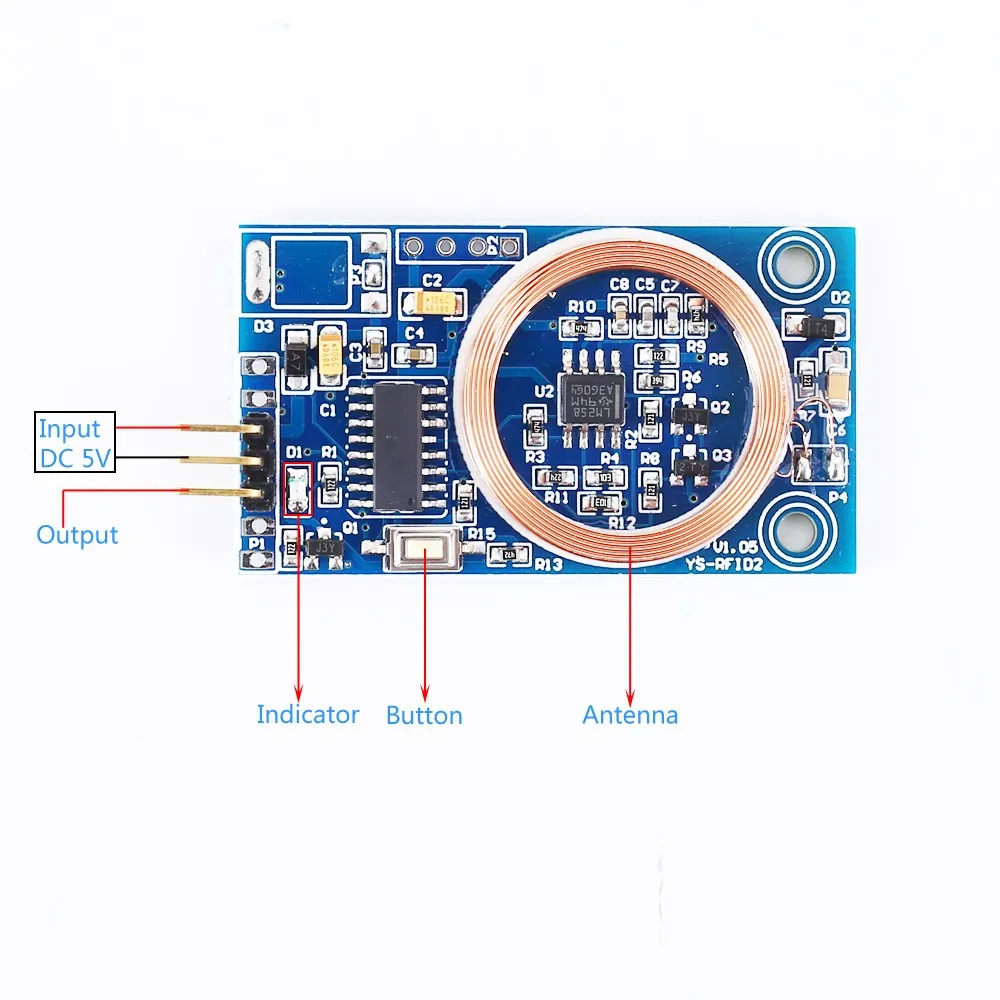

1>.YS-RFID2 이미 등록된 카드가 모듈에서 감지되면 하이 레벨 신호를 출력합니다. 그렇지 않으면 로우 레벨 신호를 출력합니다.

2>. 등록 카드: 기록 카드에 사용됩니다. 전원을 켠 다음 모듈의 버튼을 누릅니다. 그러면 표시등이 꺼집니다. RFID 카드를 모듈 가까이에 놓습니다. 표시기가 두 번 깜박이고 전원이 꺼지면 등록이 성공했음을 나타냅니다. 그런 다음 버튼을 다시 눌러 정상 작업 상태로 돌아갑니다.

3>. 1pcs 카드 삭제: 전원을 켠 다음 모듈의 2 초 동안 버튼을 누르십시오. 그러면 표시등이 꺼졌다가 해제 버튼이 나타납니다. RFID 카드를 모듈 가까이에 놓습니다. 표시기가 두 번 깜박이고 꺼지면 삭제가 성공했음을 나타냅니다. 그런 다음 버튼을 다시 눌러 정상 작업 상태로 돌아갑니다.

4>. 모든 카드 삭제: 버튼을 누른 다음 전원을 켭니다. 표시등이 두 번 깜박이고 3 초 후에 꺼집니다. 그런 다음 버튼을 놓습니다. 등록 된 모든 카드가 지워졌음을 나타냅니다.

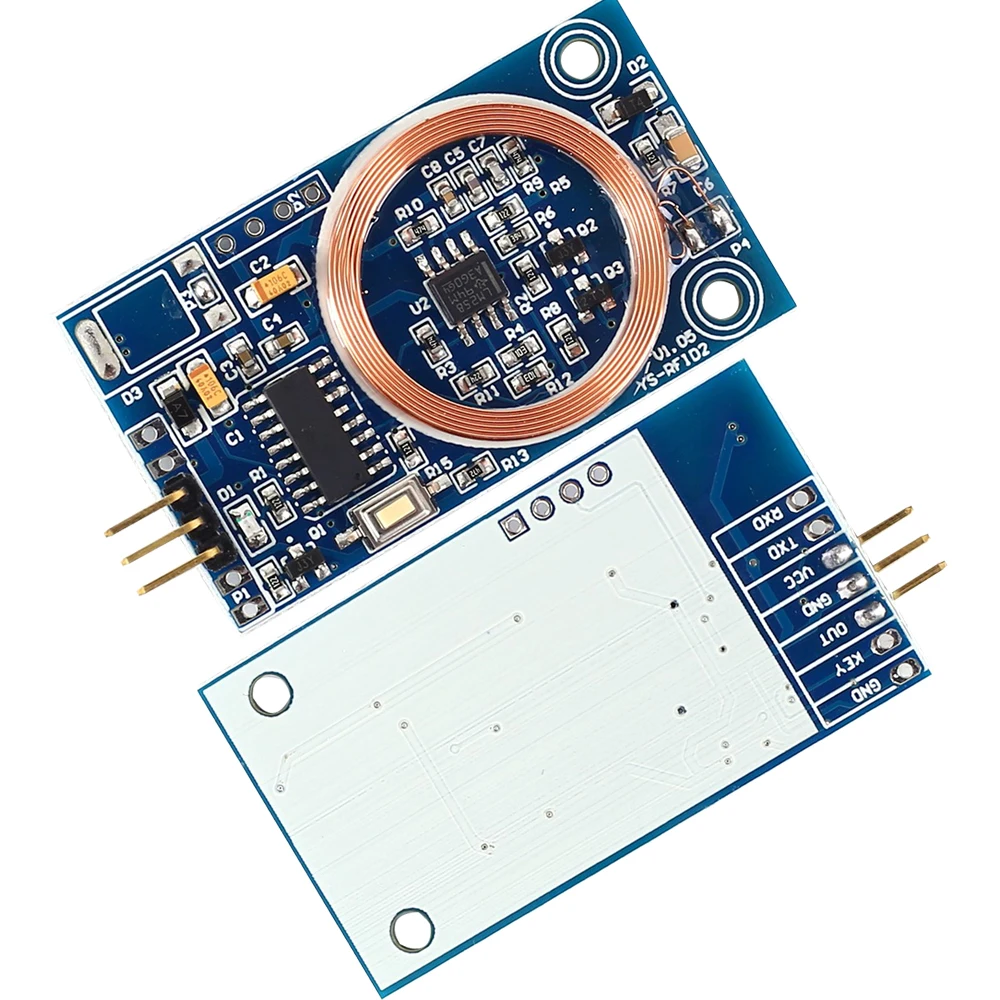

5>. 키 GPIO 핀: 그 기능은 버튼과 동일합니다.

6>.RXD GPIO 핀: 인치 모드 및 자동 잠금 모드를 설정합니다.

6.1>. 인치 모드: 기본 작업 모드. 모듈은 RFID 카드가 감지되면 높은 레벨 신호를 출력하고 RFID 카드가 감지되지 않으면 낮은 레벨 신호를 출력합니다.

6.2>. 자동 잠금 모드: RXD 핀은 GND에 연결됩니다. 모듈은 RFID 카드가 감지되면 하이 레벨 신호를 출력하고 RFID 카드가 다시 감지되면 로우 레벨 신호를 출력합니다.

7>.TXD GPIO 핀: 지연 모드 활성화/비활성화.

7.1>. 비활성화 된 지연 모드: 기본 작업 모드입니다. 모듈은 RFID 카드가 감지되면 높은 레벨 신호를 출력하고 RFID 카드가 감지되지 않으면 낮은 레벨 신호를 출력합니다. 출력 신호가 즉시 변경됩니다.

7.2>. 지연 모드 사용: TXD 핀이 GND에 연결됩니다. 이 모드는 인칭 모드에서만 작동합니다. 모듈은 RFID 카드가 감지되면 고레벨 신호를 출력하지만 출력 고레벨 신호를 약 10 초 동안 유지 한 다음 저레벨 신호를 출력합니다.

5. 패키지:

1>.1pc * DC 5V 125KHz TK4100 RFID 테스터

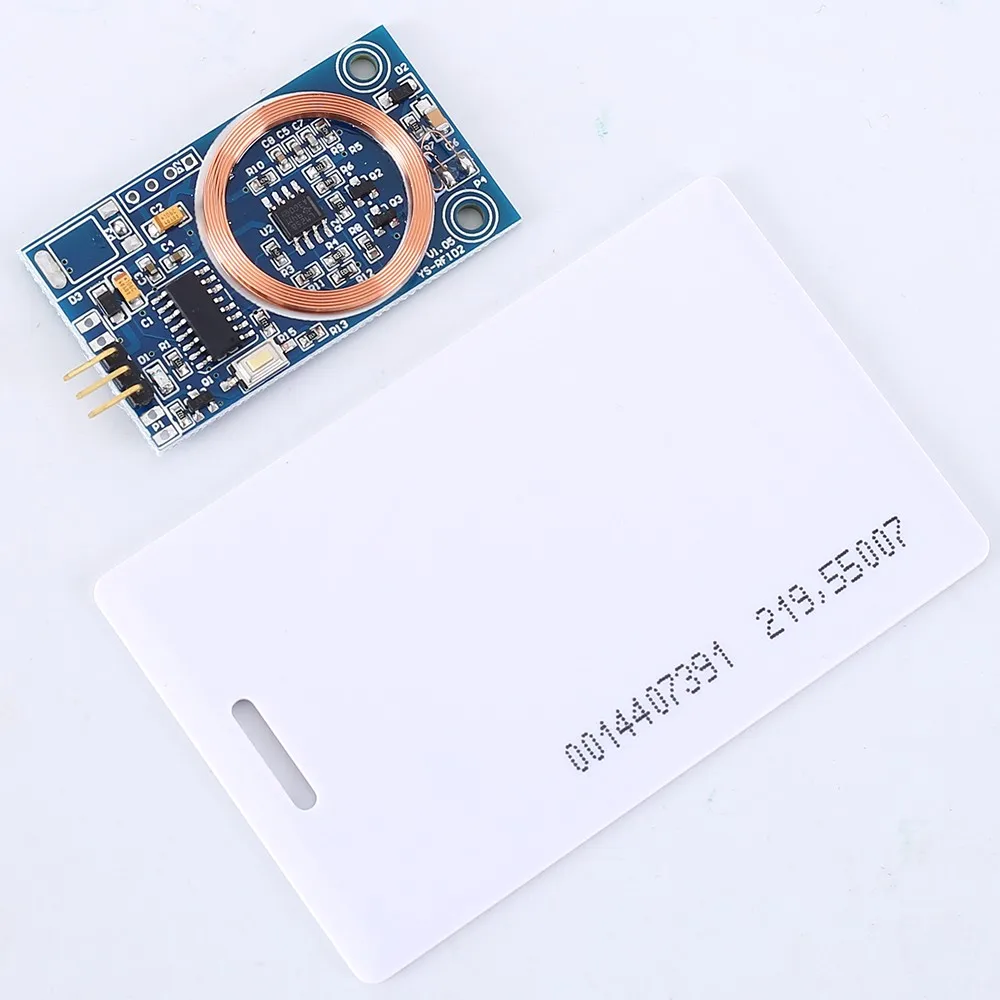

2>.1pc * RFID 카드
