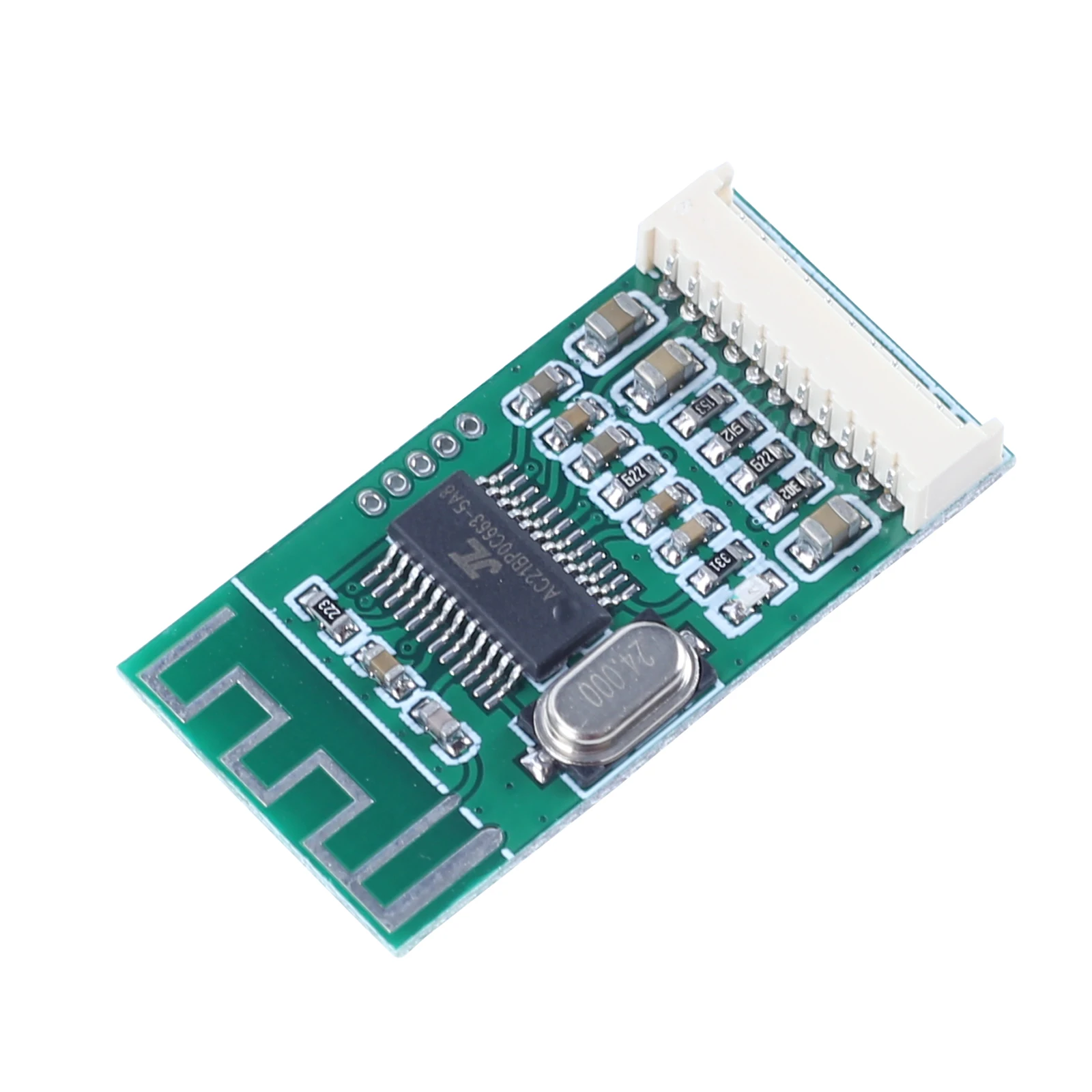

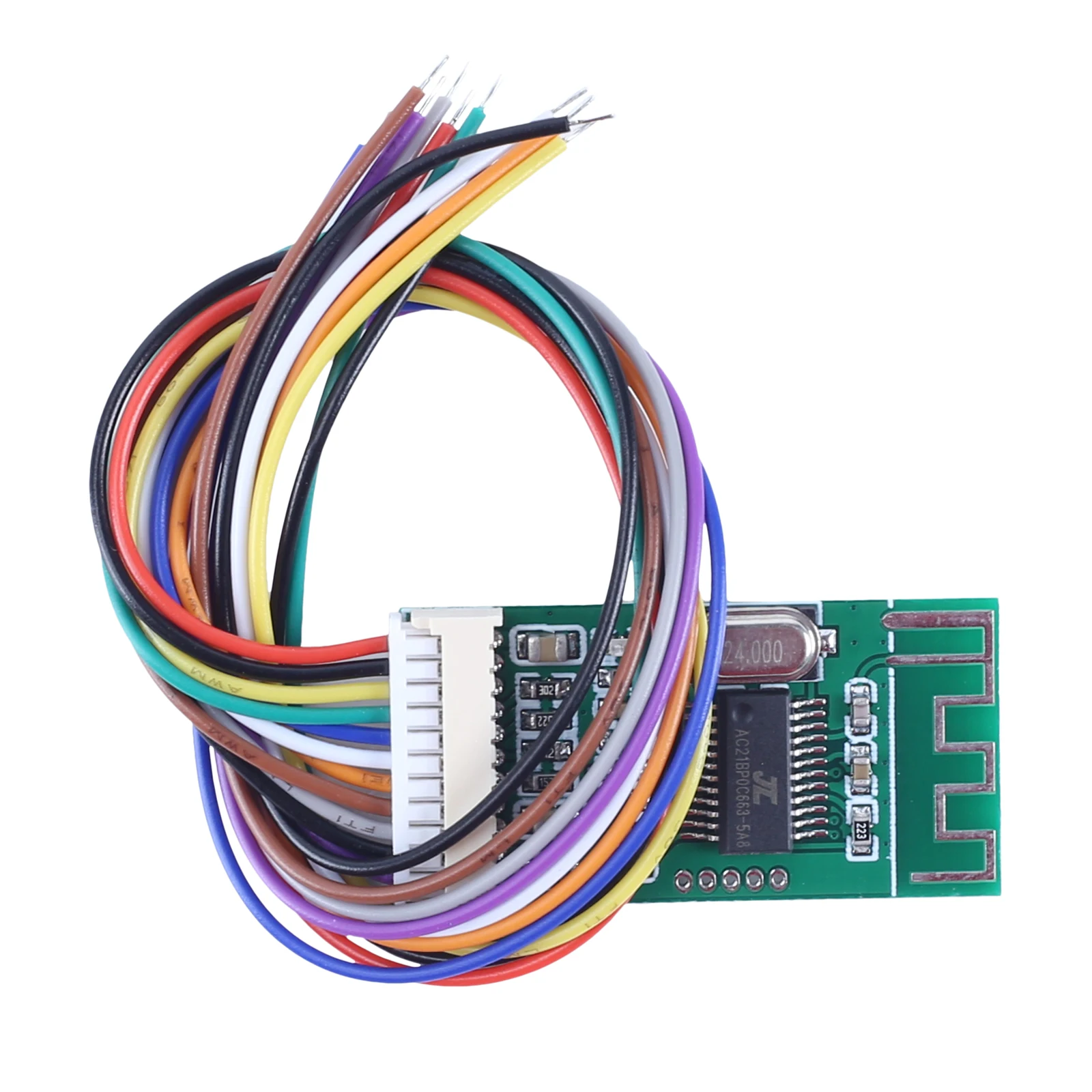

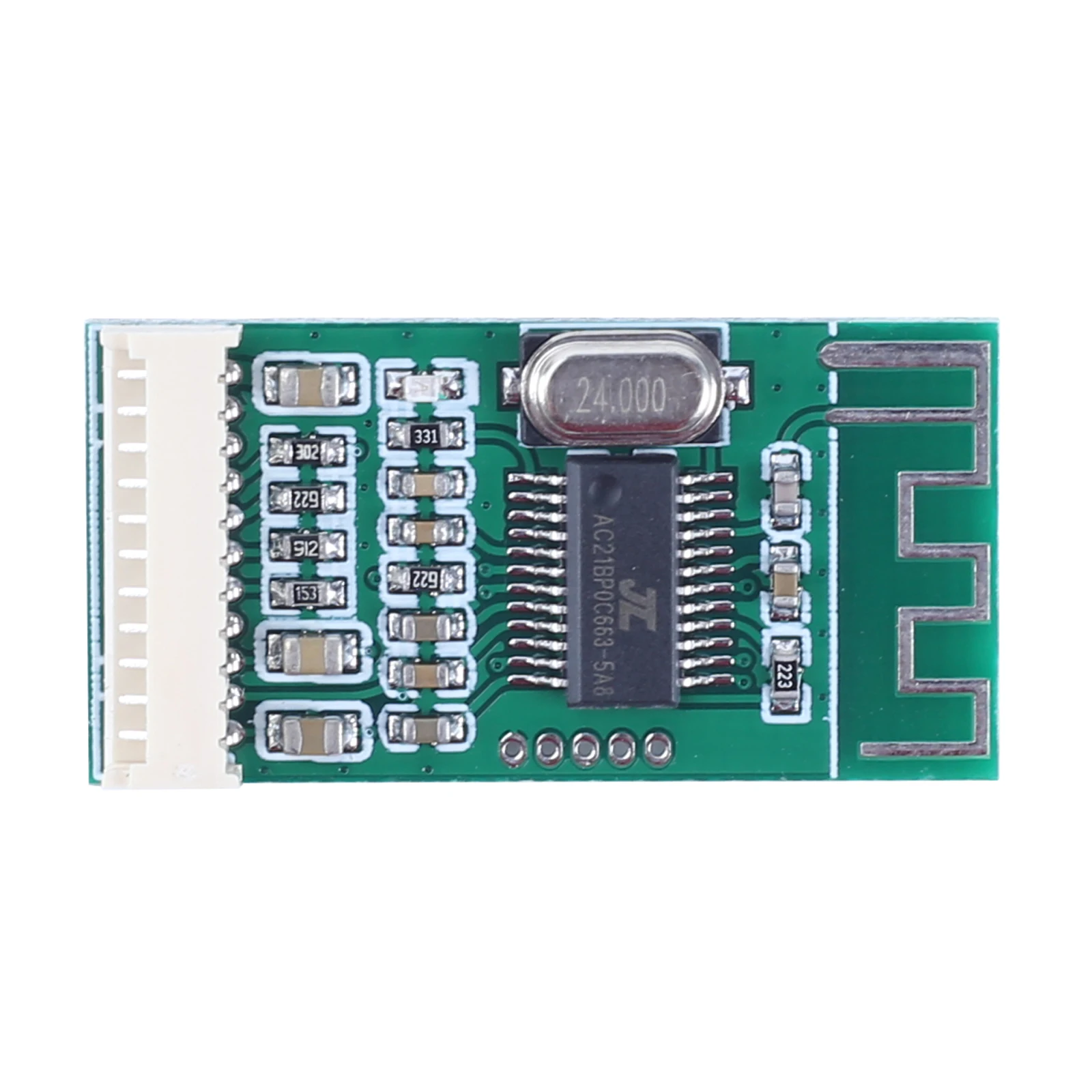

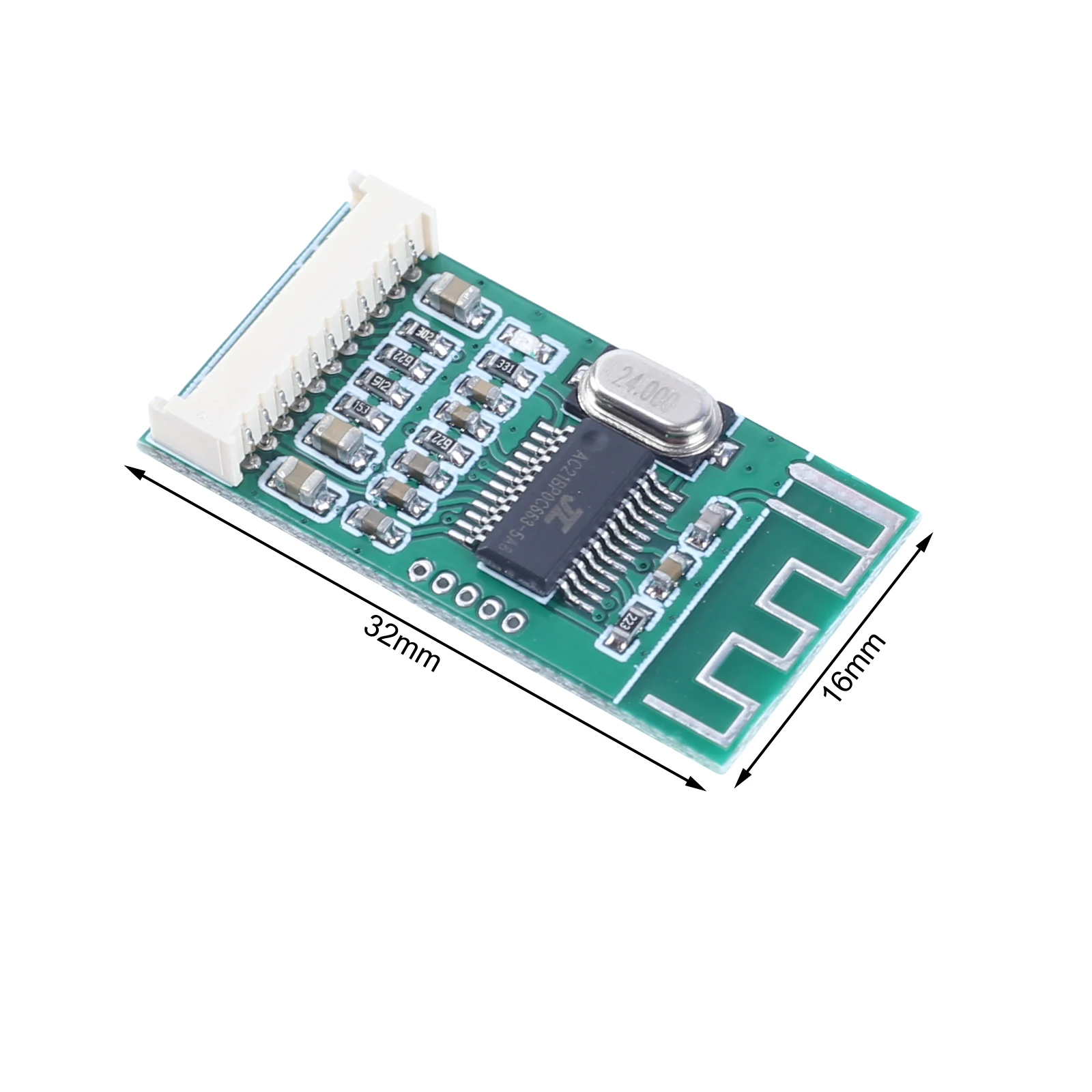

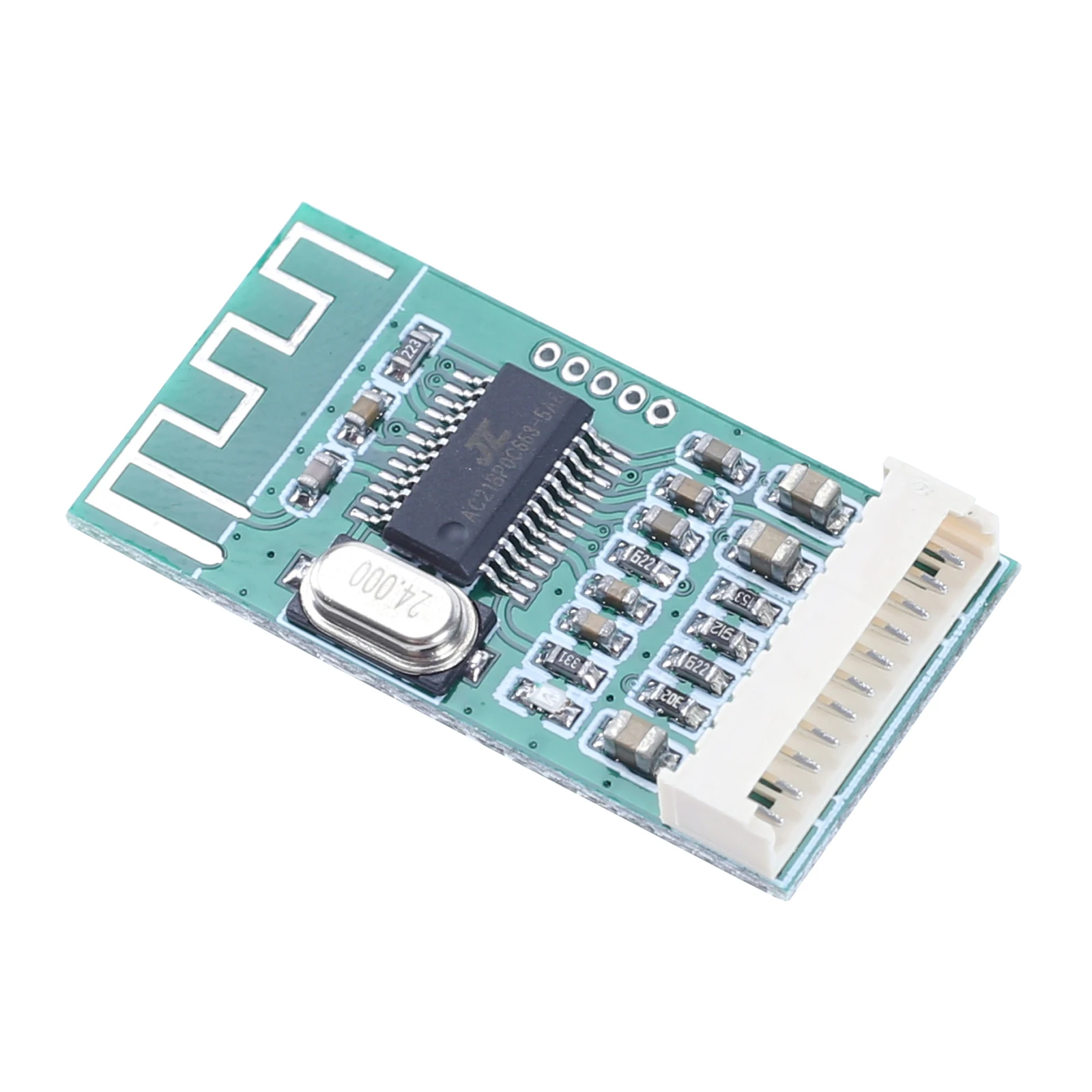

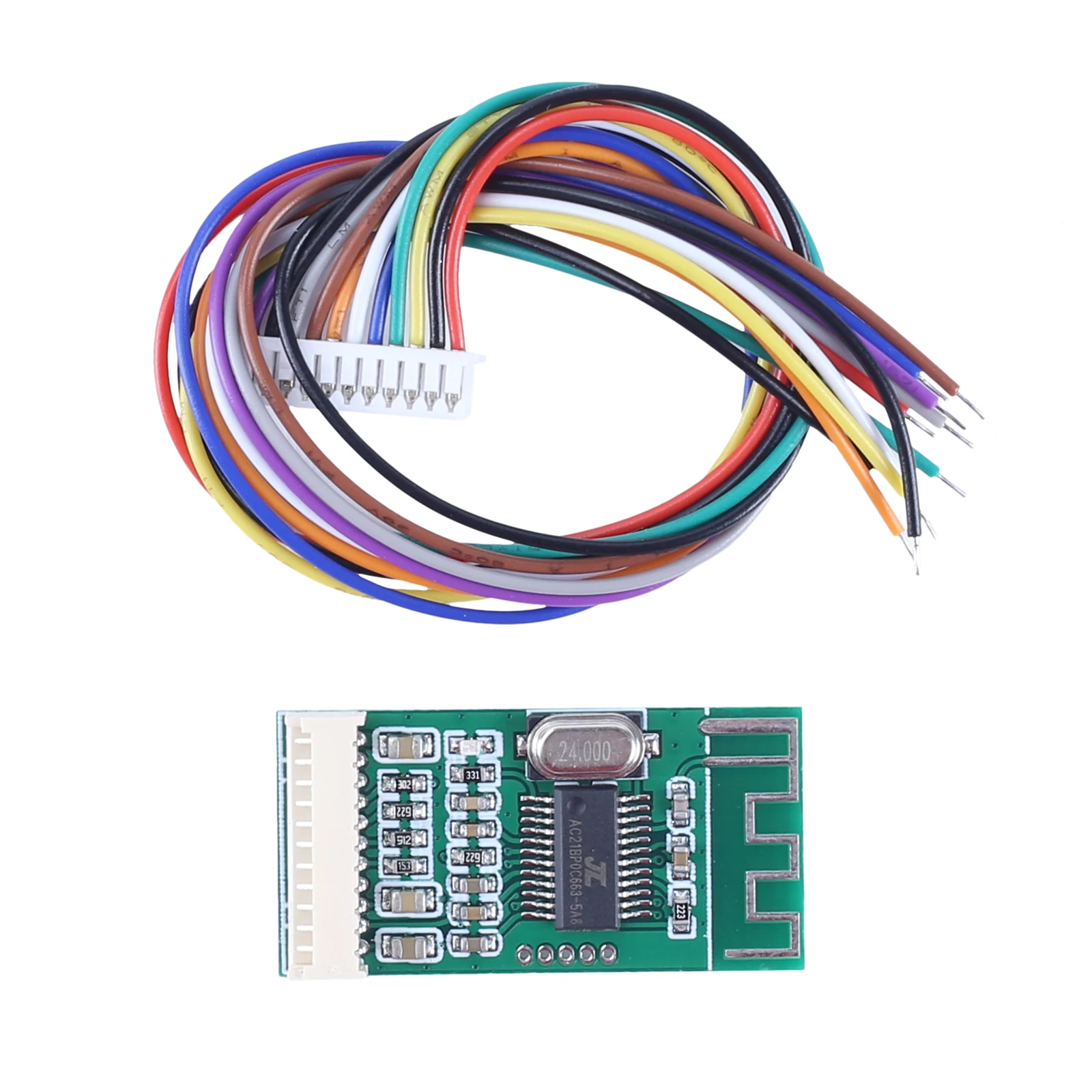

1. 설명:

KCX_BT002 는 블루투스 호환 장치입니다.

블루투스 호환 기능을 통합하는 오디오 모듈

, 오디오 및 블루투스 호환

전화 통화. 시장, 모든 종류의 지능형 휴대 전화 플레이어를 지원하여 음악, 음성 통화, 전화 끊기/마지막 통화 다시 걸기 기능을 재생합니다.

이 코덱을 제품에두기 만하면 정사이즈 유선 오디오 제품을 무선 블루투스 호환으로 업그레이드 할 수 있습니다

오디오 제품.

2. 일반적인 응용 프로그램:

1>. 홈 스피커 변경 블루투스 호환

스피커

2>. 사운드 박스 유지 보수 및 업그레이드

3>. 자동차 플레이어 업그레이드

4>. 컴퓨터 스피커 업그레이드

3. 전기 특성:

4. 기능 및 장점:

1>. 탁월한 내구성과 공존.

2>. 블루투스 호환의 안정성을 보장하는 다양한 기술을 통해

전송.

3>. 직관적 인 LED 지침.

4>. 음성 프롬프트.

5>. 편리하고 사용하기 쉽습니다.

6>. 무선 전송 거리는 10 미터 이상이어야합니다.

5. 연결 및 페어링 작업에 대한 지침:

음성 프롬프트를들을 수있는 전원 공급 후 "블루투스 호환

모드 ", 즉 모듈을 블루투스 호환 가능

모드 및 휴대 전화 열기 블루투스 호환

스위치. 그런 다음 근처의 블루투스 호환 검색

몇 초 후에 "Bluetooth 호환" 이라는 장비가 표시됩니다.

오디오 "블루투스 호환

기기, 휴대 전화 측면에서 링크를 클릭하면 블루투스 호환 가능

휴대 전화.

연결 후 디코드 보드는 "성공적인 연결" 에 대한 음성 프롬프트를 방송합니다.

이 시점에서 휴대 전화 플레이어를 열어 음악을 재생하면 휴대 전화의 음악을 Bluetooth를 통해 전송할 수 있습니다-호환

디코더 보드에 무선으로 연결됩니다.

6. 연결 작동 단계:

1>. 모듈 전원 켜기

2>. 전화 시스템 설정 입력

3>. 블루투스 호환 켜기

스위치

4>. 블루투스 호환 검색

장치

5>. 블루투스 호환 연결

6>. 모바일 단말기가 Bluetooth 호환과 연결된 후

모듈을 사용하면 휴대 전화 플레이어가 음악을 재생하도록 열리고 Bluetooth 호환 가능

모듈은 휴대 전화의 음악을 출력 할 수 있습니다.

7. 수신 전화 정보

블루투스와 호환되는 휴대 전화

모듈에 수신 전화가 있는 경우 모듈이 음성을 전송하여 발신자의 전화 번호를 브로드캐스트합니다. 블루투스 호환 전화에 응답 할 수 있습니다.

모듈 짧게 누름 P/P 키, 통화 후 블루투스 호환 오디오 신호 호출

모듈 외부 전극 마이크 (Bluetooth 호환 사용

모듈 호출 블루투스 호환

모듈을 사용하여 electret 마이크를 연결하십시오. 그렇지 않으면 소리를들을 수 없습니다. 또한 모든 휴대 전화 또는 Bluetooth 호환으로 전환 할 수 있습니다

호출 프로세스 중에 모듈.

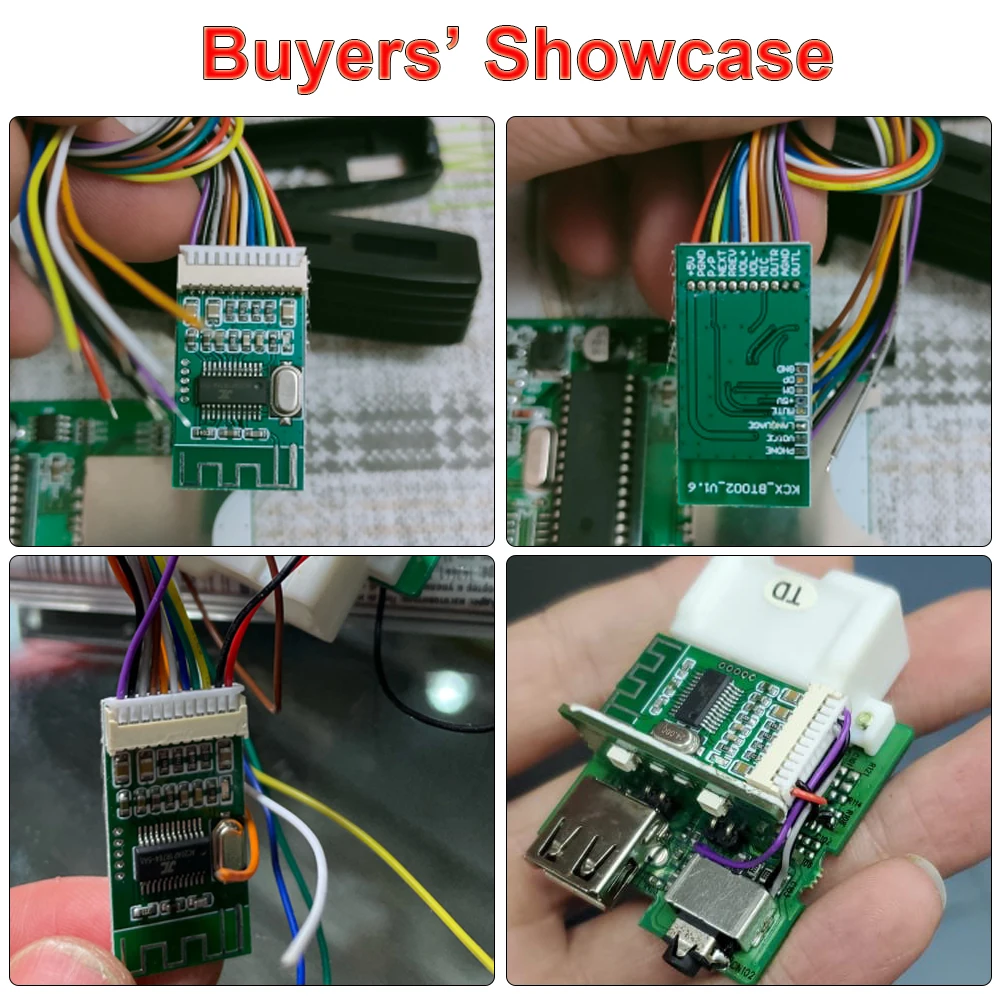

8. 주변 장치 선택 및 연결:

1>. 전원 모드 선택 및 연결

전원 입력 포트 + 12V 모듈, 음극 및 음극 GND는 각각 전원 공급 장치, 전압 조정기 칩 78M05 가 1 ~ 3 피트 사이의 5V 전원 공급 모드 단락 회로와 연결됩니다. 12V 모드의 전원 공급 장치를 분리하십시오 (전기를 공급하기 전에 적절한 간격으로 전원 공급 장치 전압과 전원을 확인하십시오). 12V 모드의 공장 기본값.

2>. 오디오 신호의 연결

AUDIO OUT:3.5mm 오디오 인터페이스는 스테레오 오디오 신호를 출력하거나 외부 파워 앰프를 연결하거나 헤드폰을 직접 연결하는 데 사용됩니다.

9. 상태 표시등:

1>. 디코더 보드에는 모듈의 다양한 작업 조건을 표시하는 데 사용되는 상태 표시기 (파란색 LED) 가 장착되어 있습니다.

2>. 페어링: LED가 빠르게 깜박임 (밝음, 250ms 이상)

3>. MP3 재생: LED 느린 플래시 (밝은 500ms, 500ms 파괴)

4>. 일시 중지 상태: LED가 자주 켜짐

5>. 블루투스 호환

재생: 2S 마다 LED가 두 번 깜박입니다.

10: 주요 기능 설명

VOL 키: 짧게 누름: 볼륨-, 길게 누름: 볼륨 연속-

VOL + 키: 짧게 누름: 볼륨 +, 길게 누름: 볼륨 연속 +

PREV 키: 짧은 누름: 이전 노래

다음 키: 짧게 누름: 다음 노래

P/P 키: 짧게 누르면 일시 중지 재생/두 번 클릭하여 다시 전화 걸기

수신 전화: 짧게 눌러 응답/길게 눌러 거부

통화 중: 현재 통화를 끊으려면 짧게 누르십시오.

블루투스 호환 가능

모드: 두 번 클릭하여 마지막 통화를 다시 호출합니다.

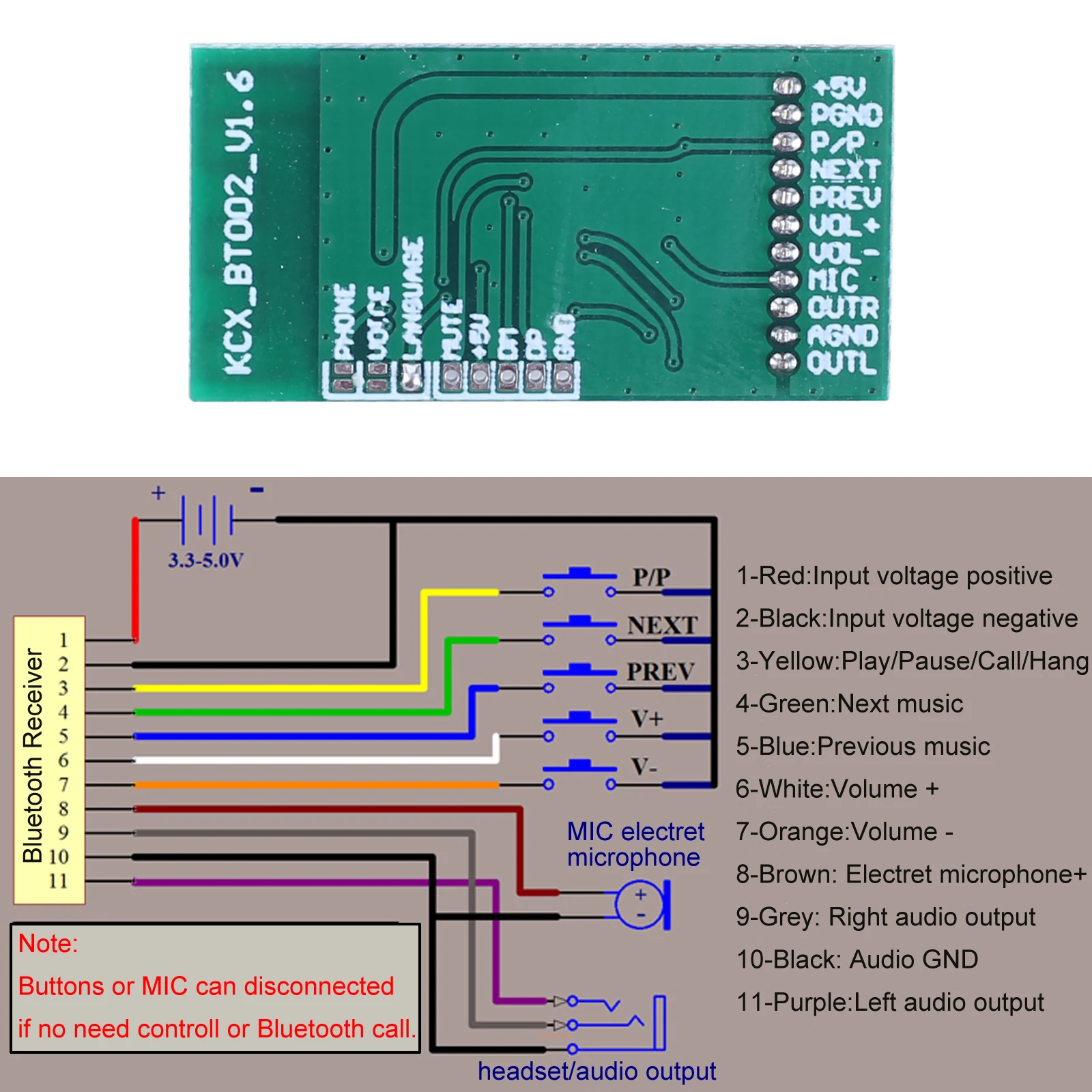

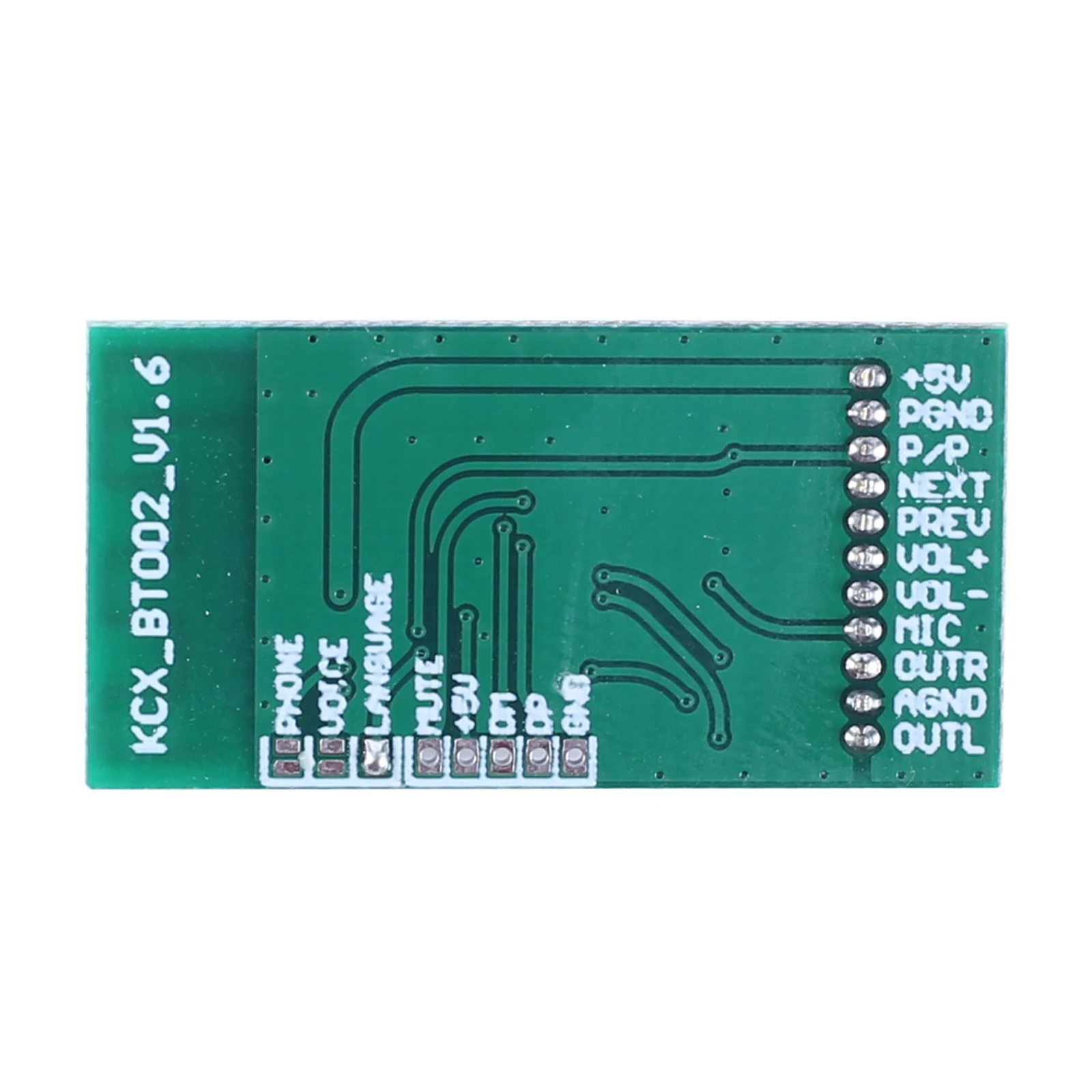

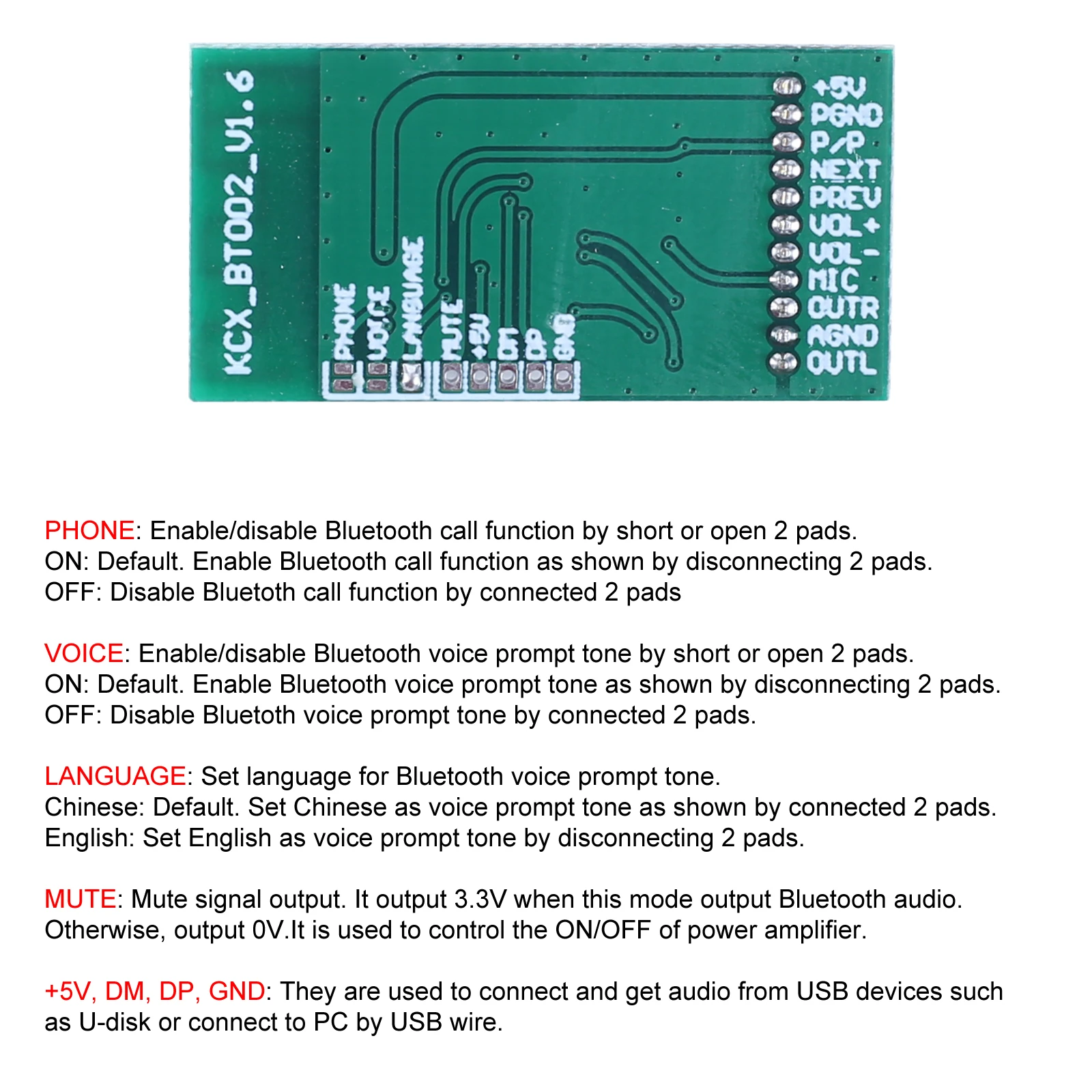

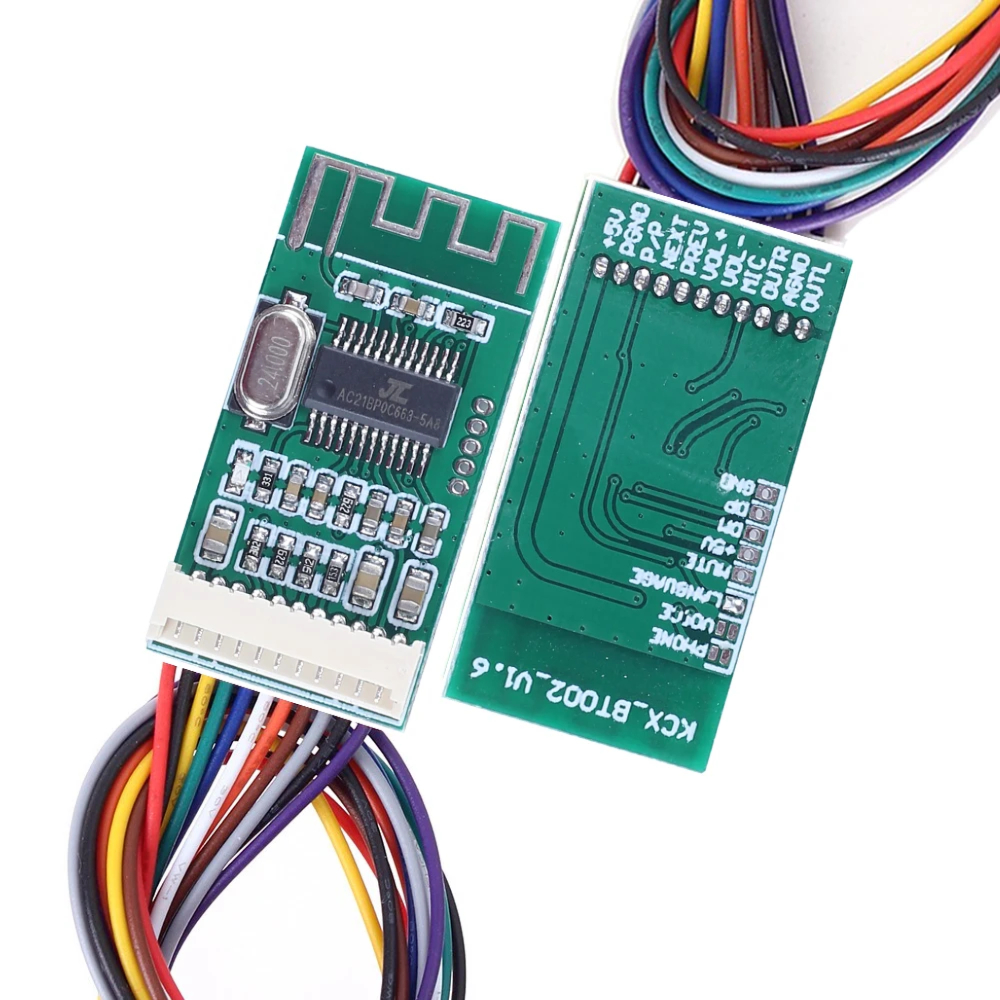

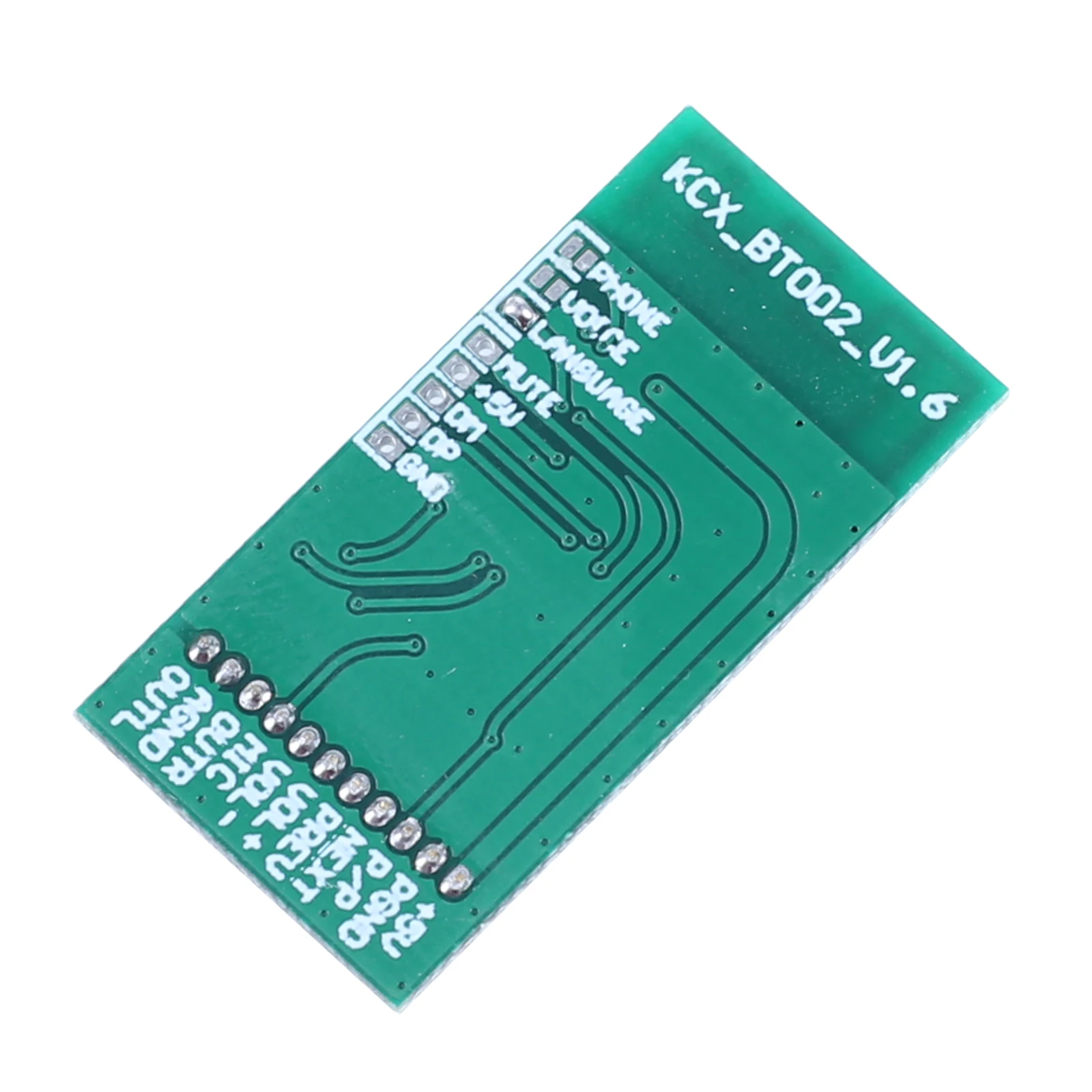

11: 주변 장치 선택 및 연결

(1): 전원 인터페이스 (1, 2 피트)

모듈 전원 입력 포트 + 5V, GND는 전원 공급 장치의 양극과 음극에 연결됩니다.

(2): 외부 버튼 인터페이스 (3-7 피트)

외부 터치 버튼으로 접지에 효과적입니다.

(3): 외부 마이크 인터페이스 (8 피트)

외부 일렉트렛 마이크의 양극 (일렉트렛 마이크의 음극은 GND에 연결됨)

(2): 오디오 신호 인터페이스 (9, 10)

OUTR/OUTL: 스테레오 오디오 신호를 출력하여 외부 전원 증폭기에 연결하거나 헤드폰에 연결하는 데 사용됩니다.
