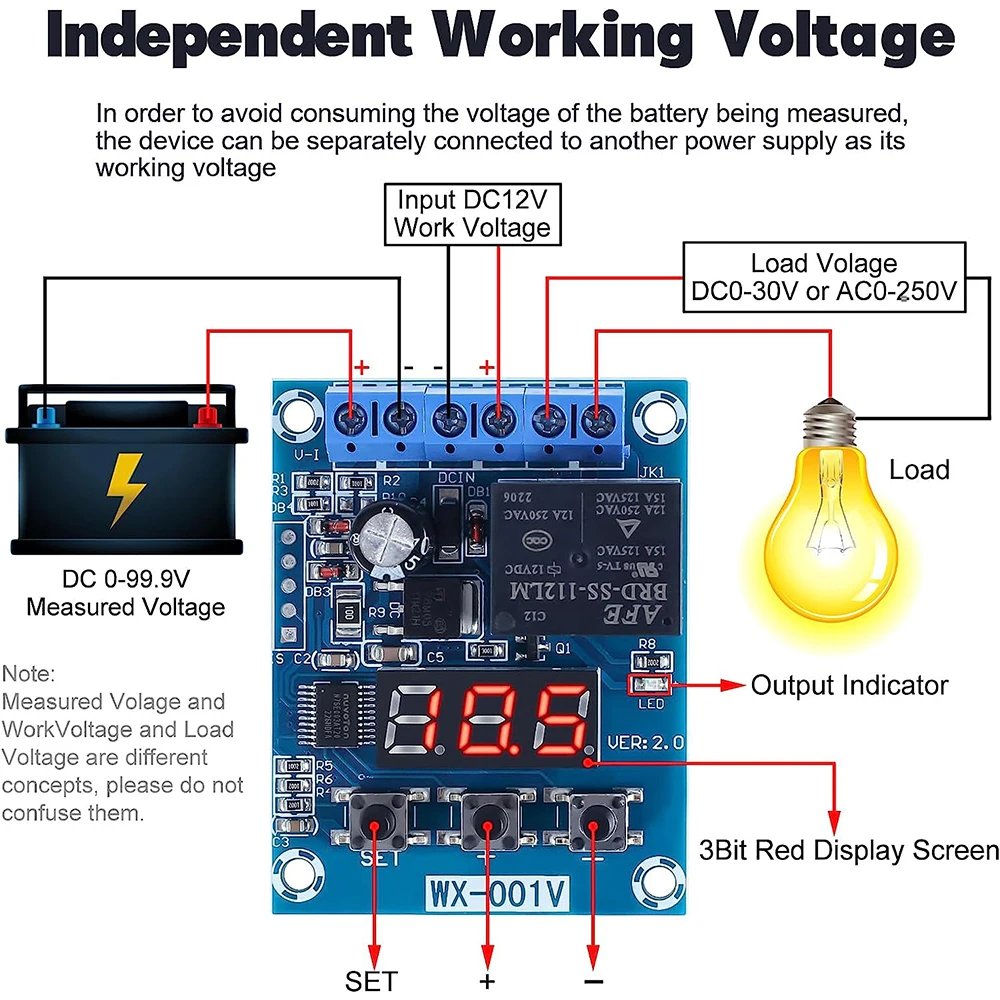

【독립 작동 전압】측정되는 배터리의 전압을 소비하지 않기 위해 장치를 작동 전압으로 다른 전원 공급 장치에 별도로 연결할 수 있습니다

【충전 및 방전 보호】 충전 또는 방전 모드를 자유롭게 설정하고 매개 변수를 설정할 수 있습니다. 예를 들어, 배터리 전압이 설정 전압에 도달하면 배터리 과방전을 방지하고 배터리 수명을 연장하기 위해 모듈이 자동으로 분리됩니다.

【구역 간 전압 보호】즉, 전압이 릴레이를 분리하거나 연결하는 값의 수를 설정할 수 있습니다

【고정 전압 모니터링】측정 된 전압이 설정된 전압 값보다 높으면 릴레이가 연결되고 그렇지 않으면 연결이 끊어집니다. 또는 수동으로 전원을 끌 때까지 항상 연결 상태를 유지하도록 설정하고 측정 된 전압이 설정 전압 (위/아래 0.1V) 과 같을 때 릴레이가 펄스 신호를 출력합니다.

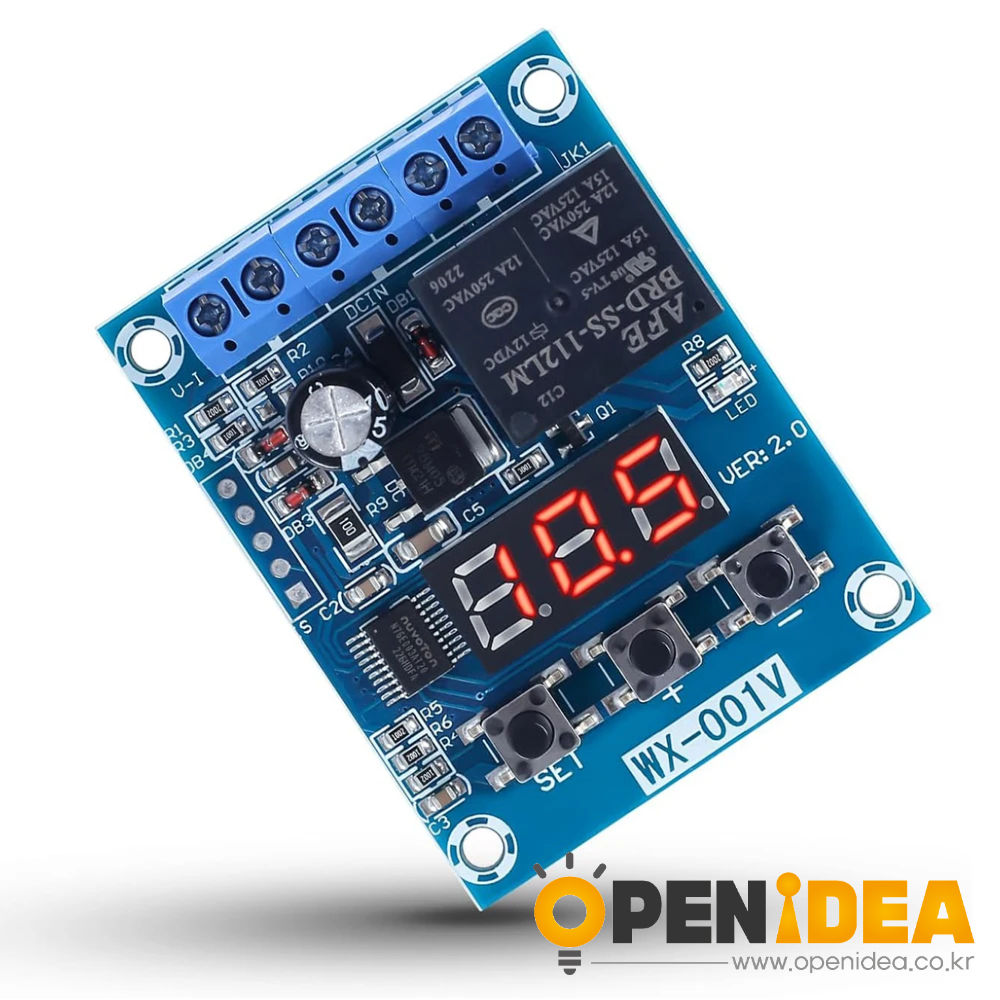

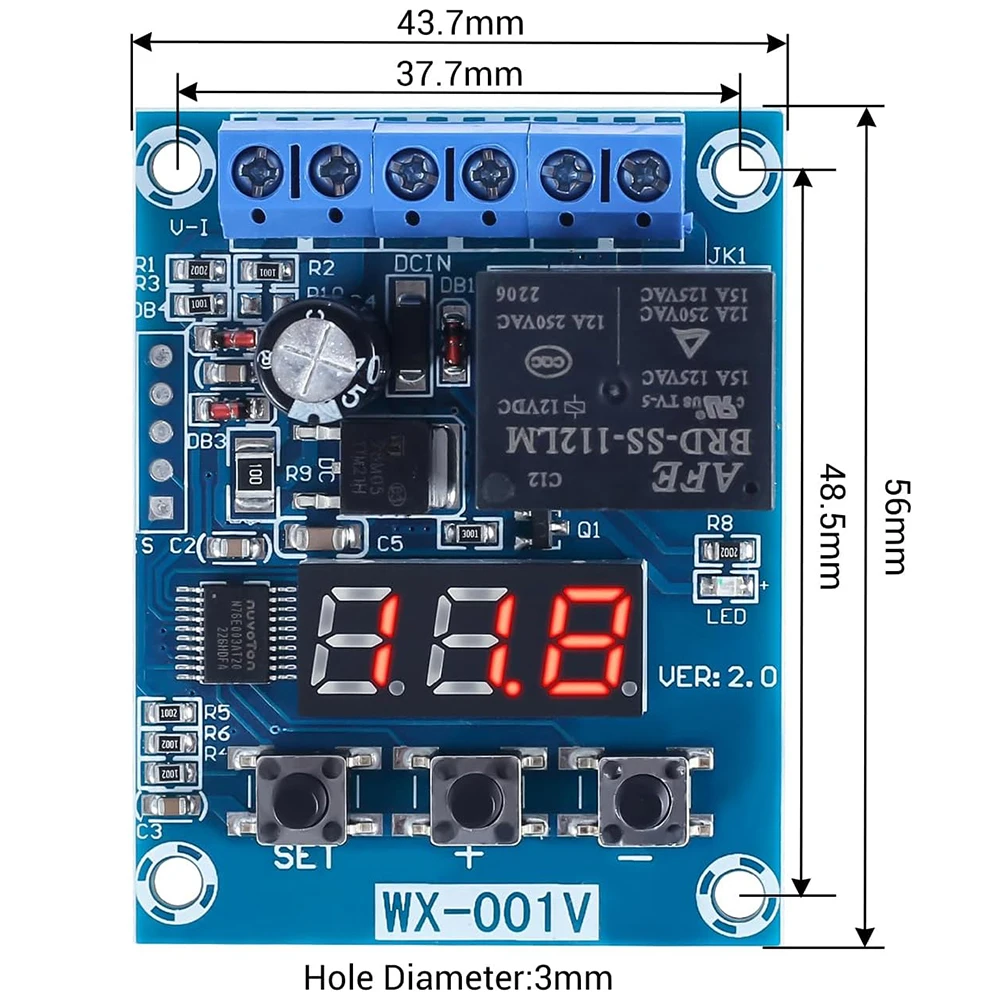

【매개 변수】작동 전압: DC 12V; 측정 범위: DC 0-99.9V; 보드 크기: 43.7*56mm; 부하 전류: 15A (최대); 부하 전압: DC0-30V 또는 AC0-250V

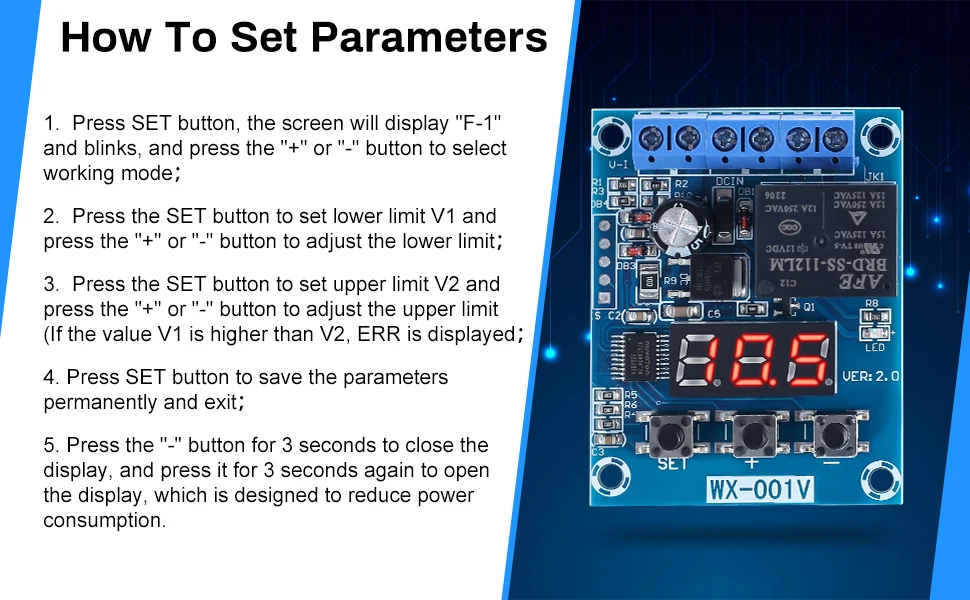

4. 매개 변수 설정:

1>. 처음에는 작업 모드를 확인하십시오.

2>. SET 버튼을 눌러 설정 모드로 입력 한 다음 +/-버튼을 눌러 F-8 F-1 작업 모드를 선택하십시오.

3>. 디스플레이 F-1 V1 및 V2 를 설정하는 데 사용될 때 SET 버튼을 다시 누릅니다. 참고: V1 및 V2 는 F-1 작업 모드에서만 설정됩니다.

4>. 기본 디스플레이 V1 값 그런 다음 +/-버튼을 눌러 V1 을 변경하십시오.

5>. 세 번째로 SET 버튼을 눌러 V2 값을 표시 한 다음 +/-버튼을 눌러 V2 를 변경하십시오.

6>. 4 번에 SET 버튼을 눌러 설정 모드를 저장하고 종료하십시오.

7>. 다른 모드의 경우 매개 변수 값 V1 및 V2 를 수정할 필요가 없습니다. +/-버튼으로 모드를 선택한 후 SET 버튼을 다시 눌러 저장하고 종료하십시오.

8>. 통상의 디스플레이 상태에서는, 버튼을 3 초 이상 누르고 있으면, 디스플레이 화면을 ON/OFF할 수 있습니다.

5. 참고:

1>. 릴레이 스위치 출력이므로 전압을 출력 할 수 없습니다!

2>.F-1 ~ F8 가능, F-9 및 기타 메뉴를 사용할 수 없습니다.

3>.V1 및 V2 는 F-1 작업 모드로 설정됩니다.

4>. DC 전압 감지기이며 AC 전원 공급 장치를 감지 할 수 없습니다.

5>. 사용하기 전에 사용 설명서와 설명을 읽으십시오.

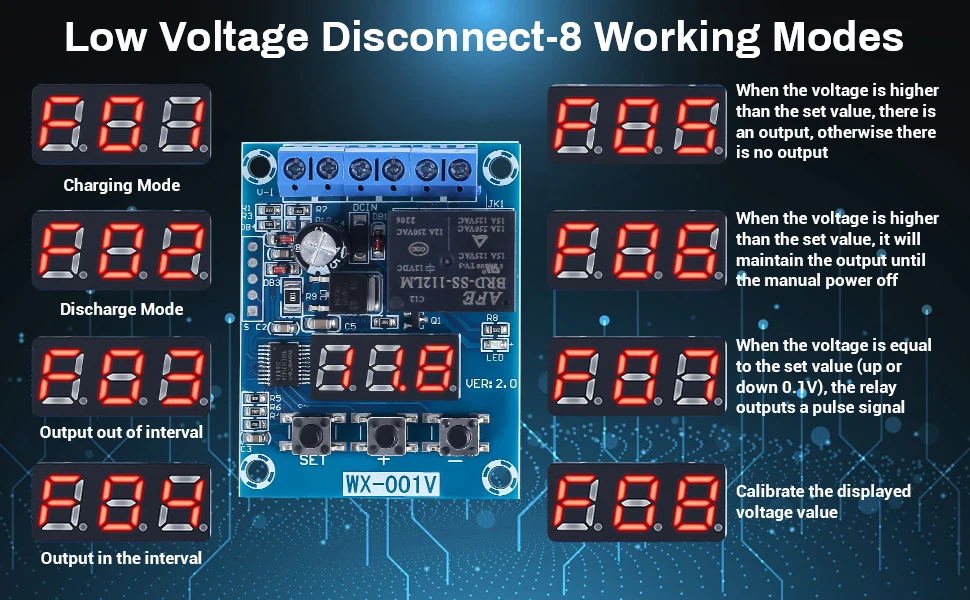

6. 작업 모드:

1>.V1: 하한 전압 값.

2>.V2: 상한 전압 값.

3>. 상한 전압 값은 하한 전압 값 (V2 > V1) 보다 커야 합니다.

4>.F-1: 충전 측정 모드.

4.1>. 배터리 측정 값이 하한 전압 값 V1 보다 작 으면 릴레이를 켜서 충전을 시작합니다.

4.2>. 배터리 측정 값이 상한 전압 값 V2 이상인 경우 충전을 중지하려면 릴레이를 끄십시오.

4.3>. 작동 전원이 처음 연결되었을 때 배터리 측정 값이 V1 과 V2 사이이면 출력이 꺼집니다.

5>.F-2: 측정 모드 방전.

5.1>. 배터리 측정 값이 상한 전압 값 V2 이상인 경우 릴레이를 켜서 방전을 시작합니다.

5.2>. 배터리 측정 값이 하한 전압 값 V1 보다 작 으면 방전을 중지하기 위해 릴레이를 끕니다.

5.3>. 작동 전원이 처음 연결되었을 때 배터리 측정 값이 V1 과 V2 사이이면 출력이 꺼집니다.

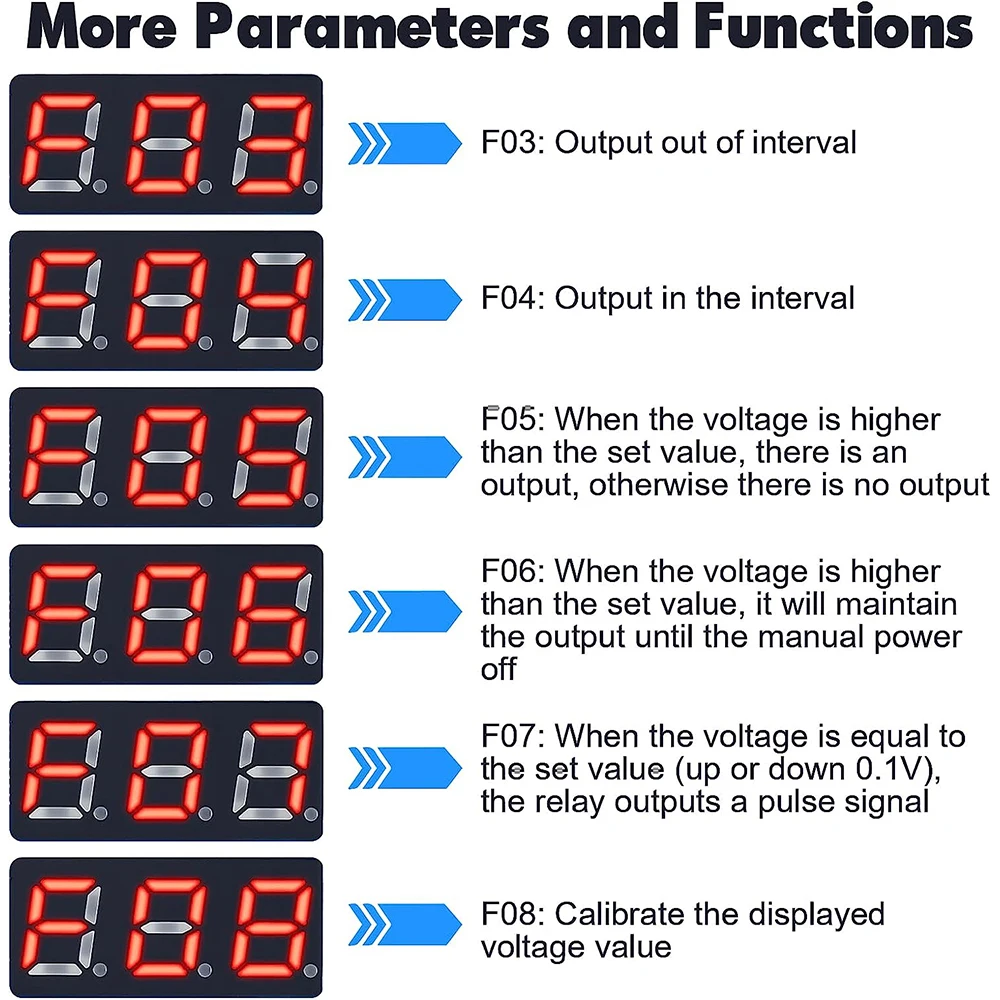

6>.F-3: 범위없이 켜기:

6.1>. 배터리 측정 값이 하한 전압 값 V1 보다 작거나 상한 전압 값 V2 보다 크면 릴레이 켜기 그렇지 않으면 릴레이가 꺼집니다.

7>.F-4: 범위 내에서 켜기:

7.1>. 배터리 측정 값이 하한 전압 값 V1 과 상한 전압 값 V2 사이에 있으면 릴레이 켜기 그렇지 않으면 릴레이가 꺼집니다.

8>.F-5: 전압 임계 값 측정 모드

8.1>. 배터리 측정 값이 V1 이상이면 릴레이가 켜집니다.

배터리 측정 값이 V1 보다 작 으면 8.2>. 릴레이 끄기

9>.F-6: 전압 임계 값 측정 자동 잠금 모드

9.1>. 배터리 측정 값이 V1 이상이면 릴레이가 켜집니다. 또한 사용 중에 전압이 V1 보다 낮 으면 출력 상태를 유지합니다. 작동 전압을 다시 시작하여 출력 상태를 변경하십시오.

배터리 측정 값이 V1 보다 작 으면 9.2>. 릴레이 끄기

10>.F-7: 전압 임계 값 측정 펄스 모드

10.1>. 배터리 측정 값이 V1(+/-0.1V) 인 경우 릴레이 출력 상태를 켜고 끕니다. 그렇지 않으면 릴레이가 꺼집니다.

11>.F-8: 측정 된 전압의 표시된 값을 보정하십시오

11.1>. 교정 범위는-5V ~ 5V 입니다.
