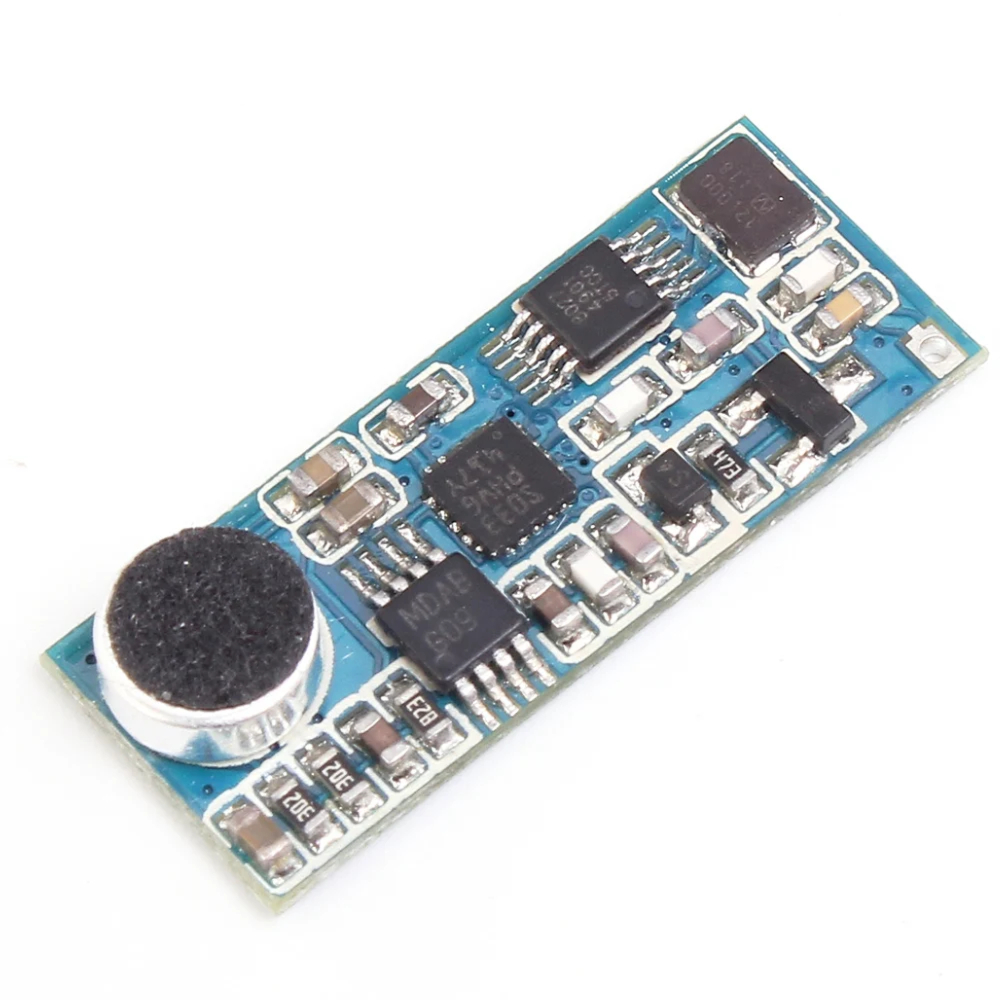

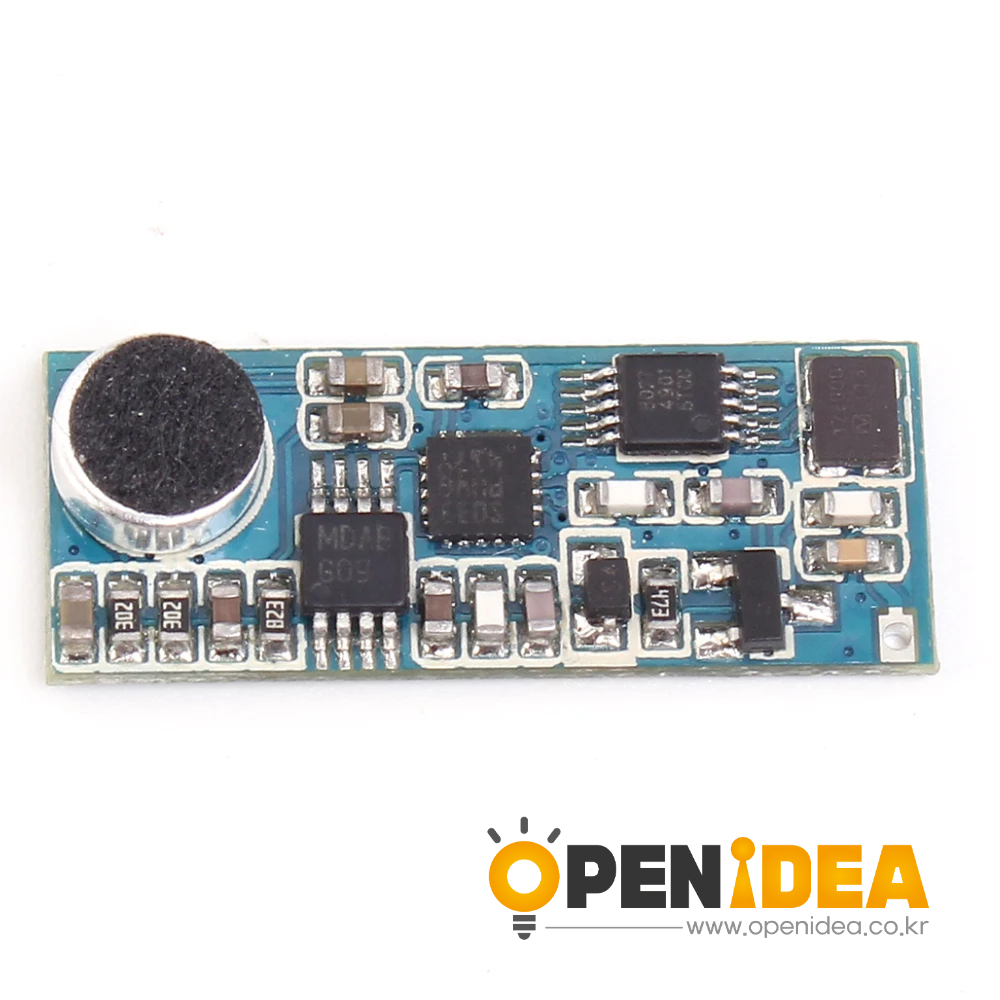

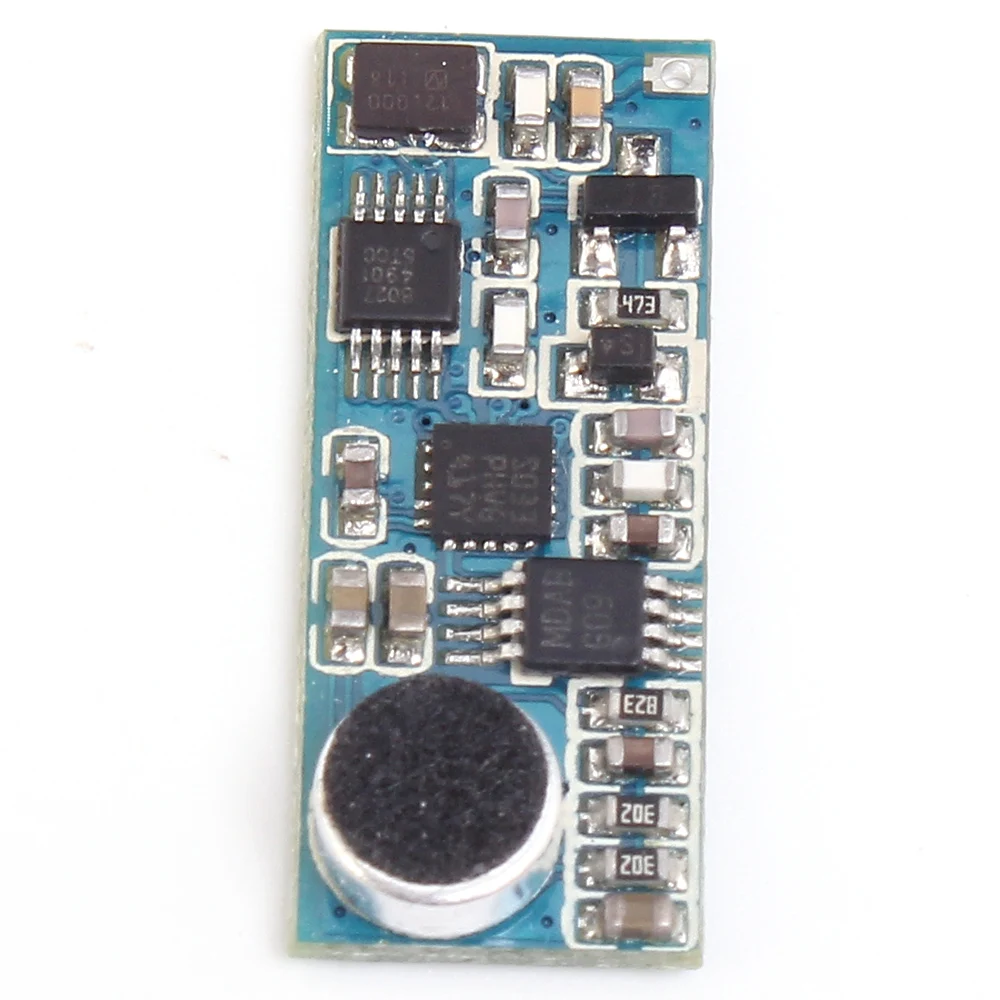

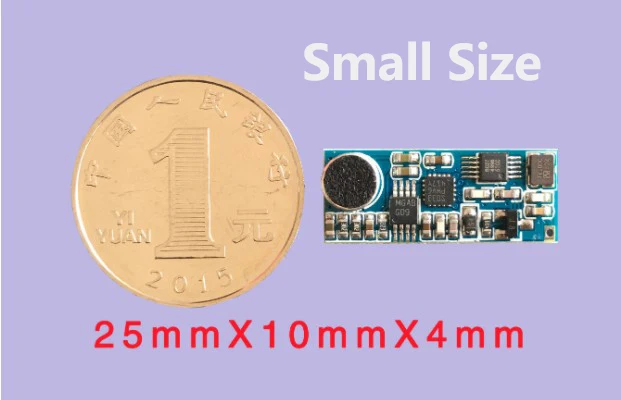

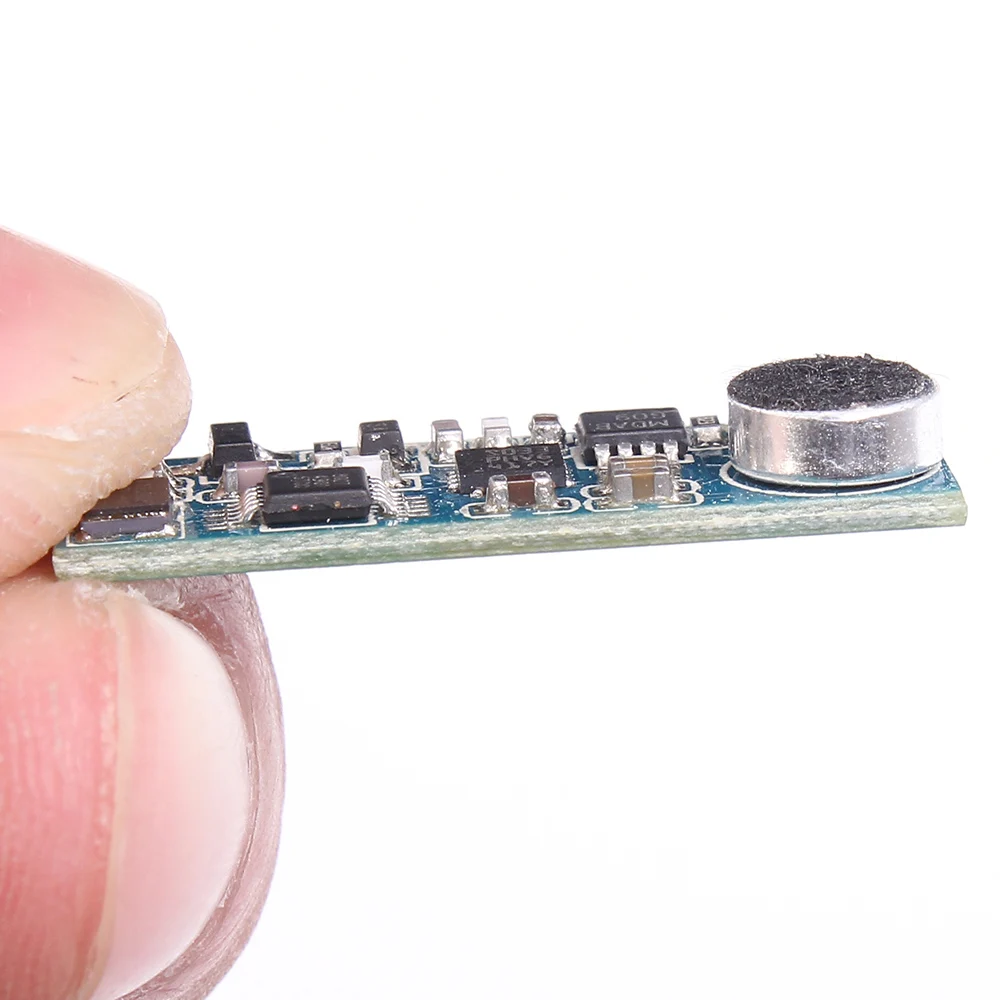

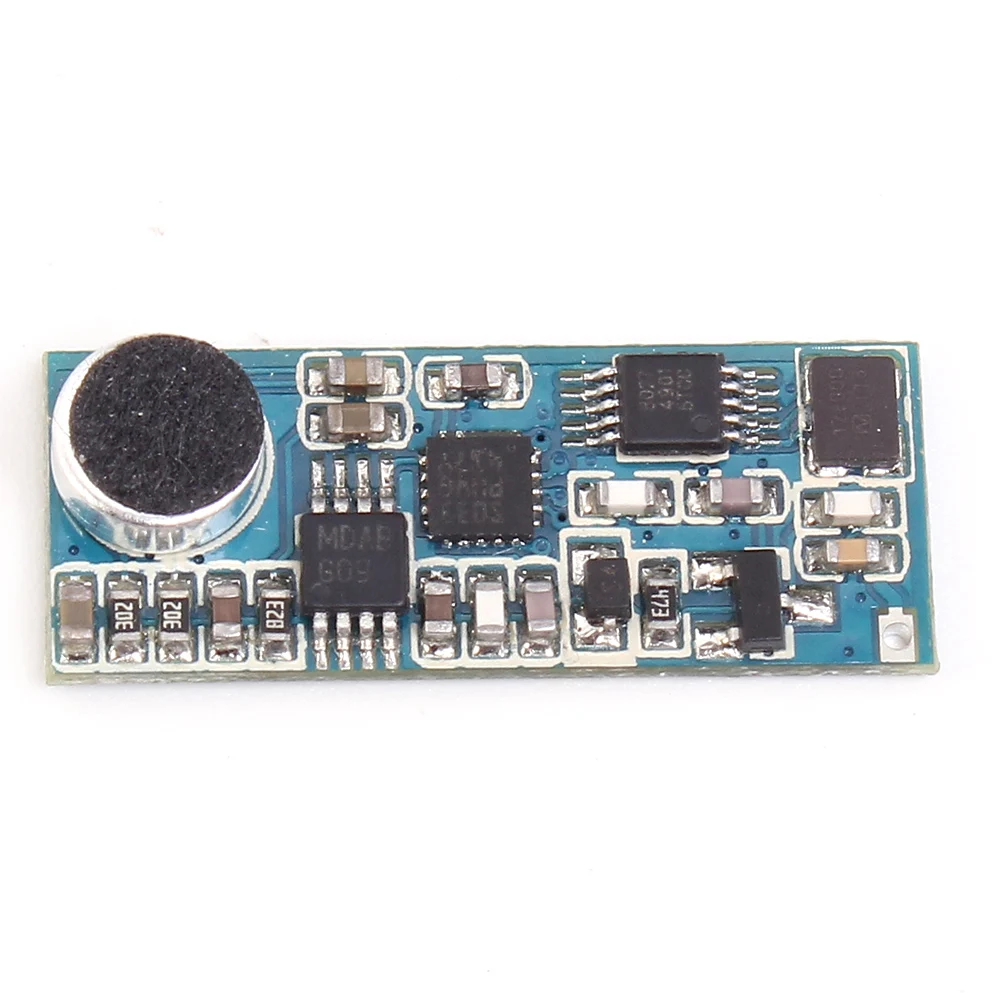

설명:

1. 출력 전력: 100mW

2. 오디오 주파수 응답 범위: 50Hz-18KHz

3. 전송 주파수: 76.0MHz-108.0MHz

4. 변조 모드: 표준 FM

5. 사운드 트랙: 단일 채널

6. 전력 공급 전압: DC 3.0V-5.0V

7. 운영 현재: 35mA

8. 적응 형 안테나: 75cm 바 안테나

9. 수정 주파수 명령: AT + FRE = 875 (87.5 MHz)

10. 읽기 주파수 명령: AT + RET

특징:

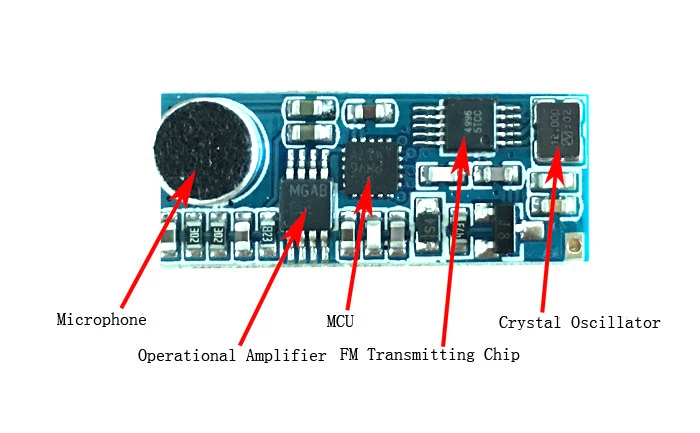

1. 채택 FM PLL 기술

2. 마이크 증폭으로 오디오 저잡음 조작상 증폭기를 채택하십시오

3. 전원 끄기 자동 메모리 이전 주파수

4. 채택 높은 정밀도 SMD 석영 크리스탈 안정화 주파수

5.PC 포트 직렬 포트에 의해 전송 주파수 구성

지침:

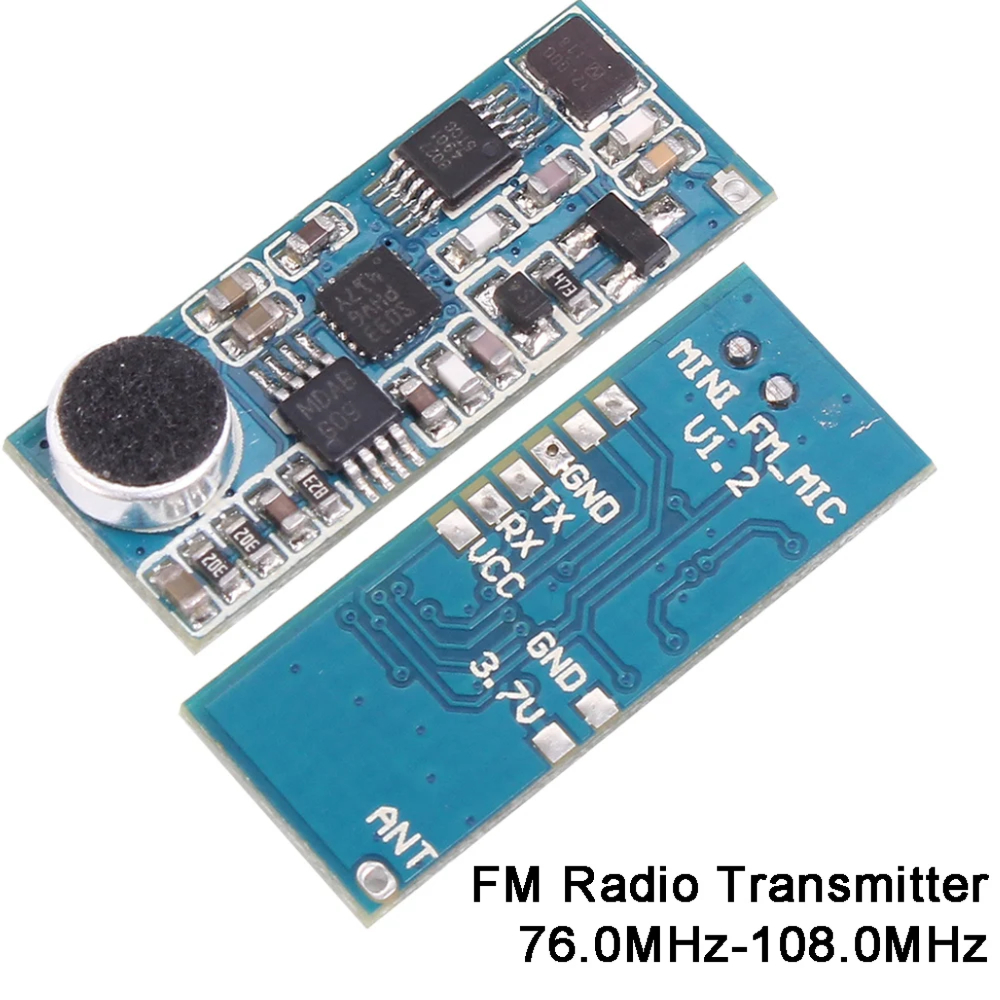

<1>: 힘

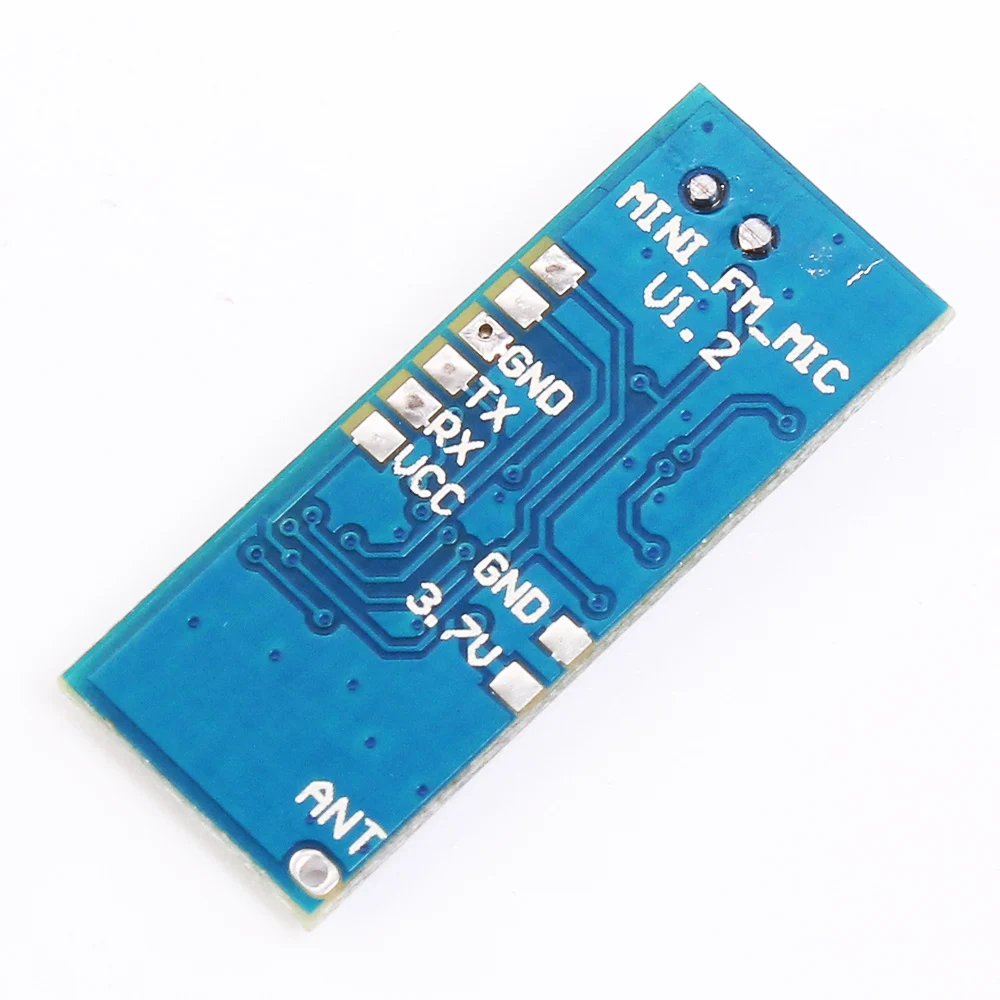

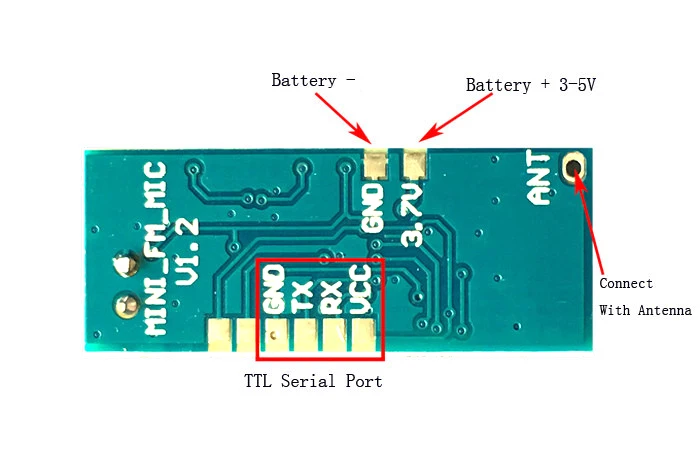

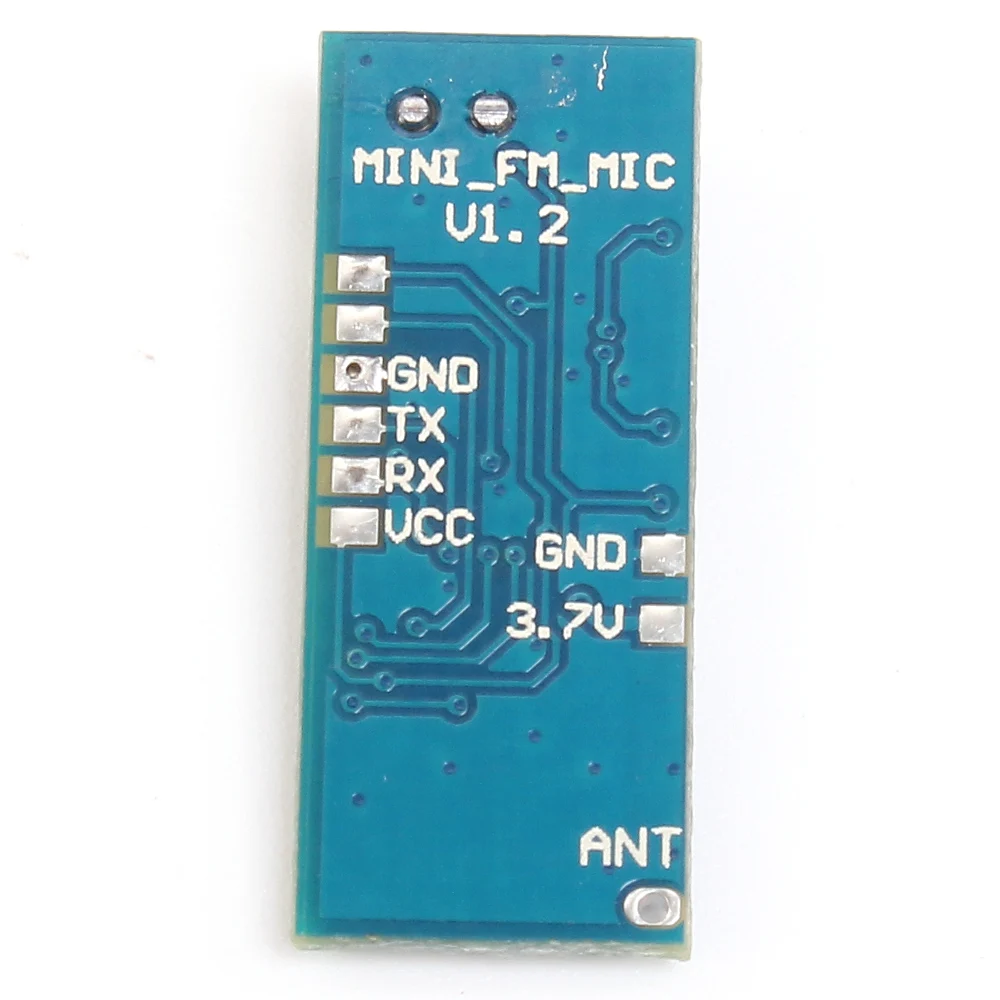

모듈의 뒷면은 포트 gnd에 해당하고 3.7 v는 전원 공급 장치 (배터리) 의 음극 및 포지티브 터미널에 각각 연결됩니다. 전원 공급 장치는 배터리 또는 변압기 스텝 다운 regulated 레이트 된 전원 공급 장치를 사용하는 것이 좋습니다. 필터없이 스위칭 전원 공급 장치를 사용하지 마십시오 (휴대 전화 충전기, 전원 은행, 스위칭 DC-DC 전원 공급 장치), 그렇지 않으면 전원 공급 장치 부분에 의해 생성 된 고주파 간섭은이 모듈의 정상적인 작동에 영향을 미칩니다. 이 단위의 정상적인 작동 전압은 3.0-5.0V 이고, 전력 공급 전압은 이 범위를 초과해서는 안됩니다.

<2>: 안테나

ANT 항구는 FM 안테나를 연결하기 위하여 이용됩니다. FM 신호를 더 잘 전달하기 위하여는, 75cm-long 채찍 안테나를 연결하기 위하여 추천되고, 안테나 가까이에 가능한 한 아무 장애도 없습니다.

<3>: 주파수 조정

이 모듈은 컴퓨터를 사용하여 무선 주파수 포인트를 구성해야합니다 (특정 작동 방법에 대한 세부 사항 페이지의 하단 부분에서 주파수 구성 방법을 참조하십시오).

사항:

1: 전원을 켜기 전에 전원 공급 장치 극성 및 전원 공급 장치 전압이 정확하다는 것을 확인하십시오. 입력 전압이 5V 또는 전원 공급 장치의 양극 및 음극 극을 반전적으로 연결하면 모듈에 영구적 인 손상을 일으킬 수 있습니다.

2: 모듈의 정상적인 작동에 영향을 미치지 않도록 모듈의 후면 구성 요소를 만지지 마십시오.

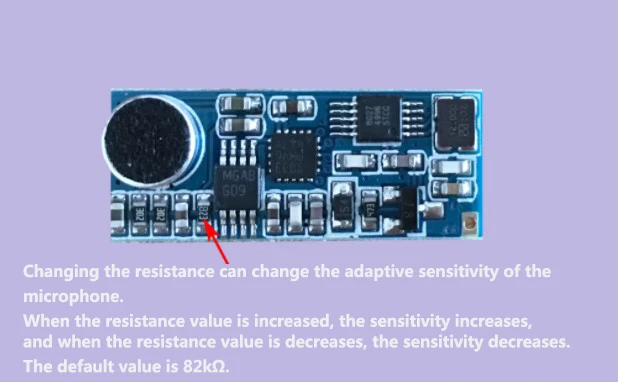

마이크 픽업 감도 설명 수정:

이 모듈은 특수 감도 요구 사항에 개별 사용자의 적응을 충족시키기 위해 마이크 전치 증폭기 회로의 부정적인 피드백 저항을 수정하여 마이크의 픽업 감도를 변경할 수 있습니다. 마이크 전치 증폭기 부정적인 피드백 저항의 공장 기본 값은 82K 옴입니다. 이 저항을 증가시키는 것은 마이크의 감도를 증가시키고, 이 저항을 줄이고 마이크의 감도를 감소시킵니다. 주: 우리는 수정 방법만 제공합니다. 당신이 그것을 변경하려는 경우, 그것을 다시 구입하고 자신을 수정하십시오. 모든 선적은 기본 감도를 기반으로합니다. 우리는 각 고객을 위한 감도 모수를 바꾸지 않습니다.

주파수 구성 방법 및 절차:

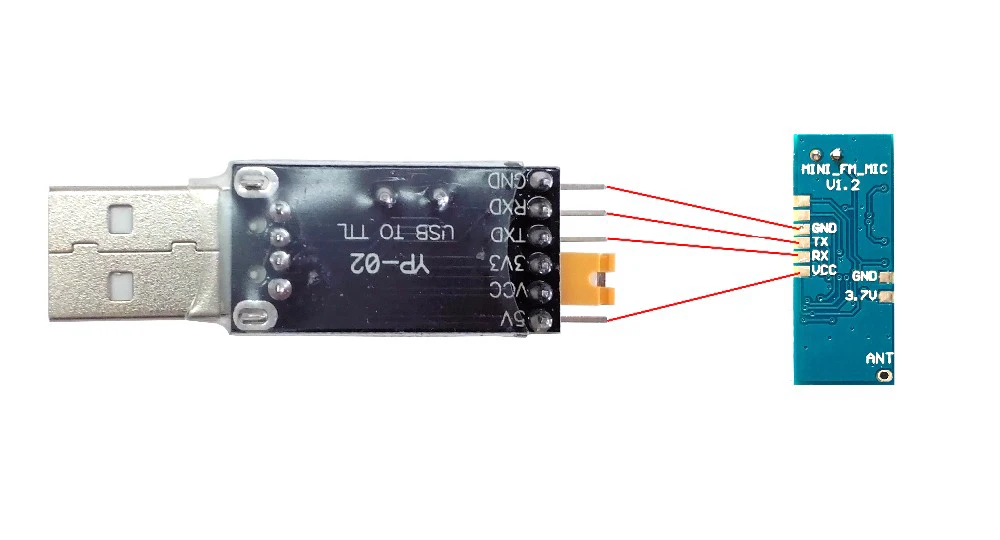

1: TTL 단위와 단위 연결 방법에 USB

(1): GND, RXD, TXD 및 usb의 5V 포트를 TTL 모듈에 연결하십시오 (별도로 구매해야 함) GND, TX, RX, 모듈의 VCC

아래와 같이

2: TTL 직렬 포트 모듈 드라이버에 usb를 설치

(1): 내부 직렬 포트 모듈 드라이버 폴더에 CH341SER_V3.3USB 설치

CH341SER_V3.3 [2012-02] . EXE

(2): usb를 직렬 포트 모듈과 usb를 컴퓨터에 직렬 모듈에 삽입 한 후 모듈에 연결하여 드라이버가 자동으로 설치되기를 기다리고 있습니다. 설치가 완료되면 자동으로 장치 관리자를 열고 usb를 TTL 모듈에 해당 직렬 포트 번호를 참조하십시오.
