수정/순수 사인파 인버터 드라이버 보드 KA7500C/TL494 인버터 범용 미니 컨버터 보드

1. 설명:

순수한 사인파 범용 드라이버 보드입니다. DC 전원을 AC 전원으로 변환 할 수 있습니다.



2. 기능:

1). 저전압 및 고전압 버저가 있으며, 저전압 또는 과전압 일 때 상기시켜줍니다.

2). 팬 제어를 지원하며 모듈의 열을 방출 할 수 있습니다.

3). 과전류 보호 감지 기능을 갖추고 있으며 안심하고 사용할 수 있습니다.



3. 매개 변수:

1). 제품 이름: 순수 사인파 범용 드라이버 보드

2). 작동 전압: DC 12V

3).PCB 보드: KA7500

4). 핀 수: 10 핀

5). 작업 온도:-25 ℃ ~ 85 ℃

6). 작업 습도: 5% ~ 95% RH

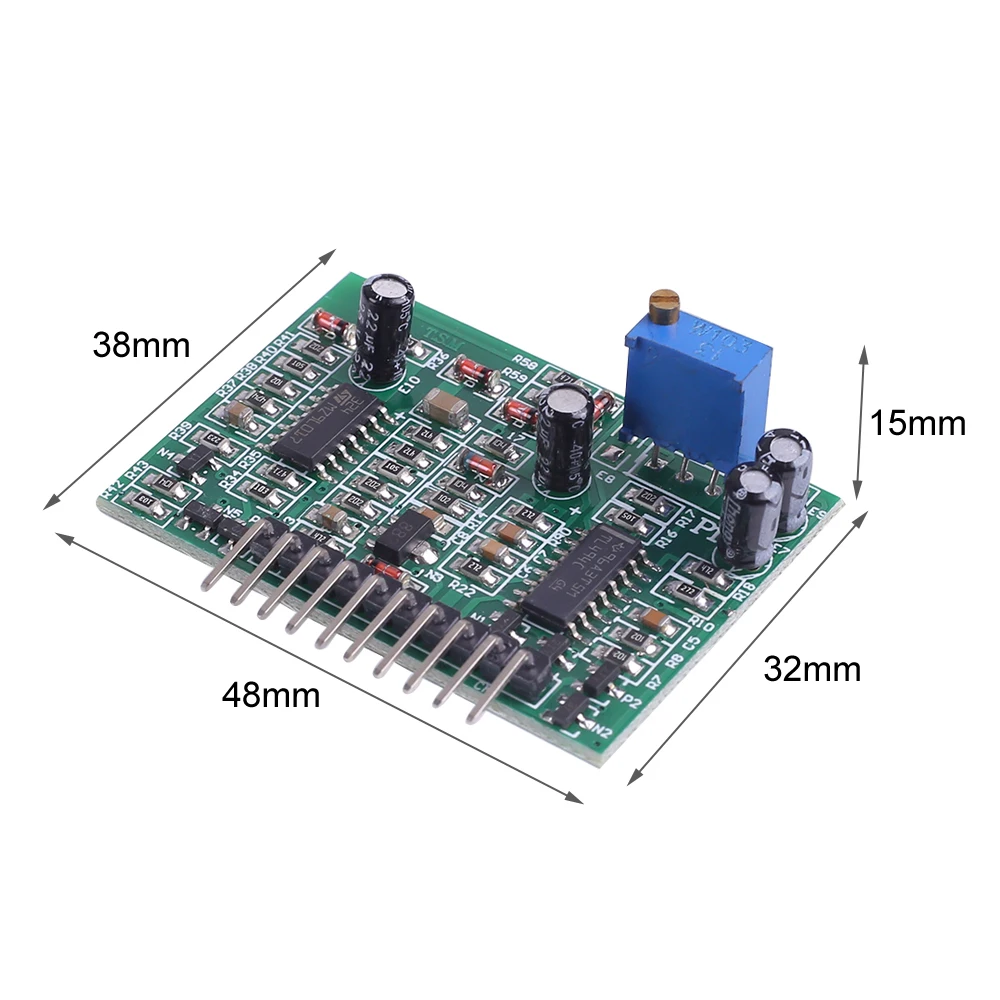

7). 크기: 48*38*15mm

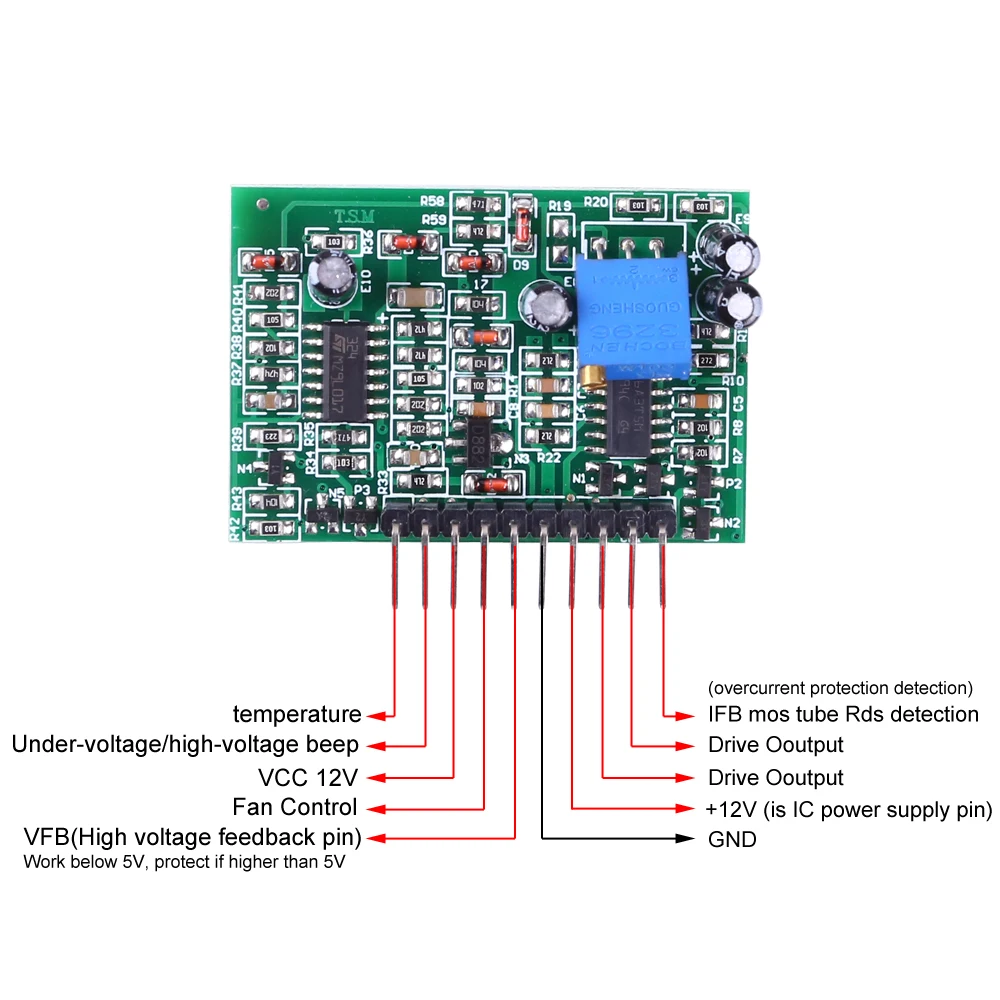

4. 핀 설명:

1). 핀 1: 온도

2). 핀 2: 저전압/고전압 버저

3). 핀 3:VCC 12V (고전압 및 저전압 샘플링 핀)

4). 핀 4: 팬 제어

5). 핀 5:VFB (고전압 피드백 핀, 5V 이하에서 작동 할 수 있으며 높은 5V 에서 보호 됨)

6). 핀 6:GND

핀 7:12V (IC 전원 공급 핀)

7). 핀 8-핀 9: 드라이브 출력

8). 핀 10:IFB mos 튜브 Rds 감지, 과전류 보호 감지


5. 작은 보드가 제대로 작동하는지 확인하십시오.

1). 핀 1: 12V 양극 전압에 연결

2). 핀 2: 연결되지 않음

3). 핀 3: 12V 양극 전압에 연결

4). 핀 4: 연결 없음

5). 핀 5:GND

6). 핀 6:GND

7). 핀 7: 12V 양극 전압에 연결

8). 핀 8 핀 9: 5V 양극 전압 연결

9). 핀 10:GND



6. 패키지:

1).1pc * 순수 사인파 범용 드라이버 보드
