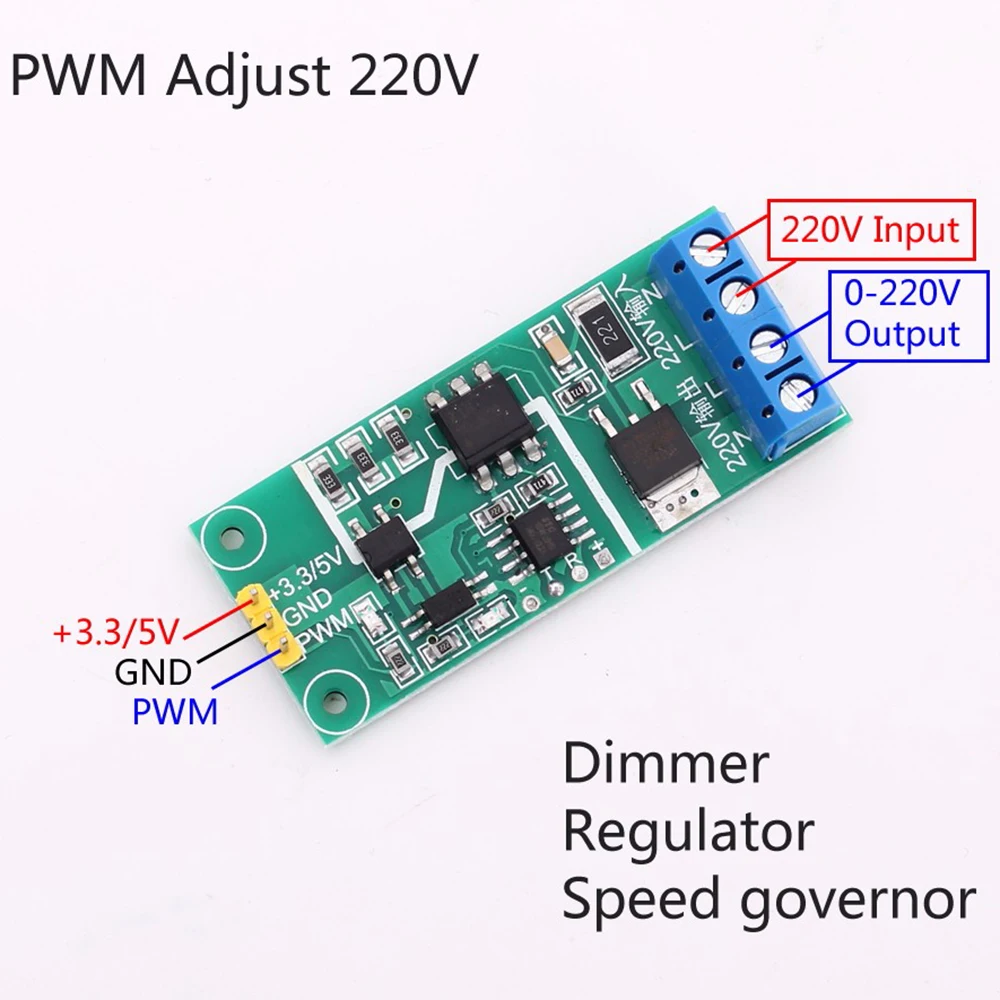

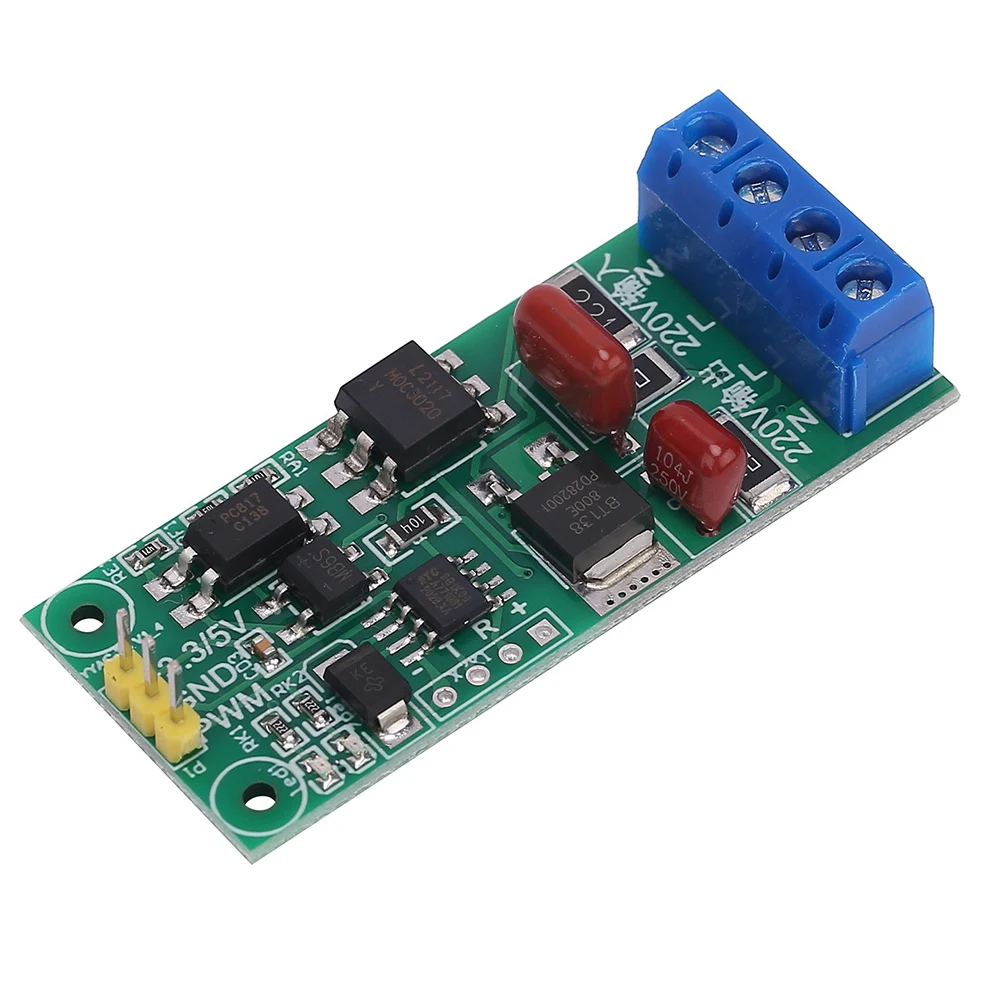

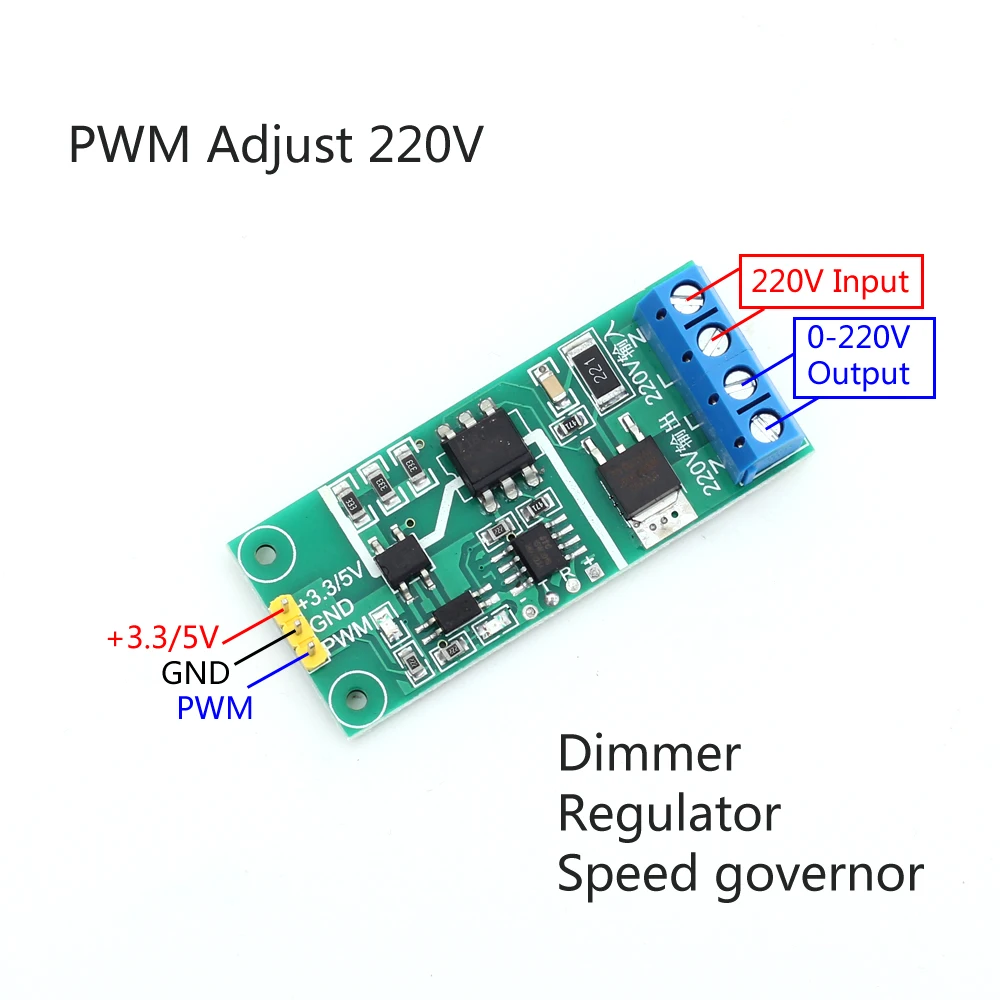

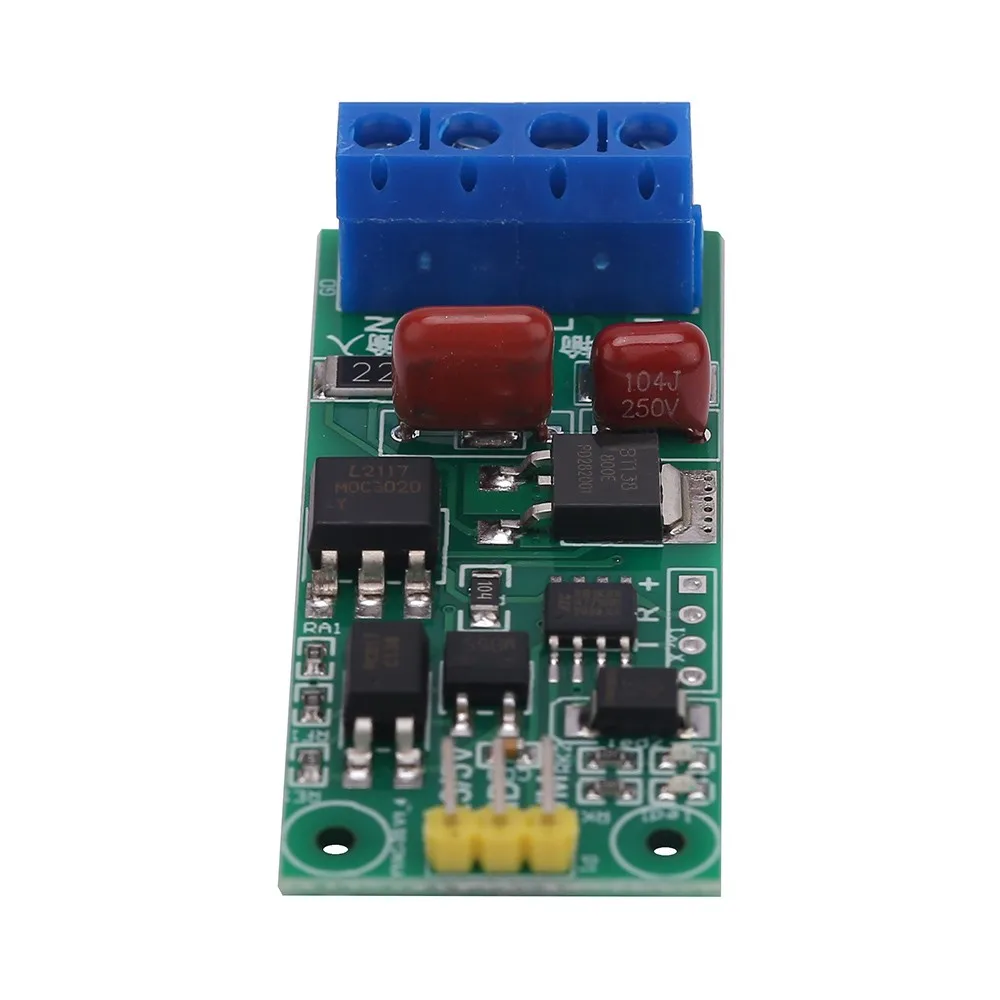

1.설명:

사이리스터 모듈은 입출력 옵토커플러와 완전히 절연되어 있어 약한 전류가 완전히 절연되어 있어도 안전하게 사용할 수 있습니다.

MCU의 I/O 포트 출력을 사용하여 듀티 사이클을 조정하여 220V AC 전압을 변경하여 디밍 속도 조절 전력 등을 달성합니다.

2.특징:

1>.다중 응용 모드;

2>.광커플러 절연 출력;

3>.PWM 제어를 지원합니다.

4>.낮은 전력 소비;

5>.작은 크기;

3. 매개변수:

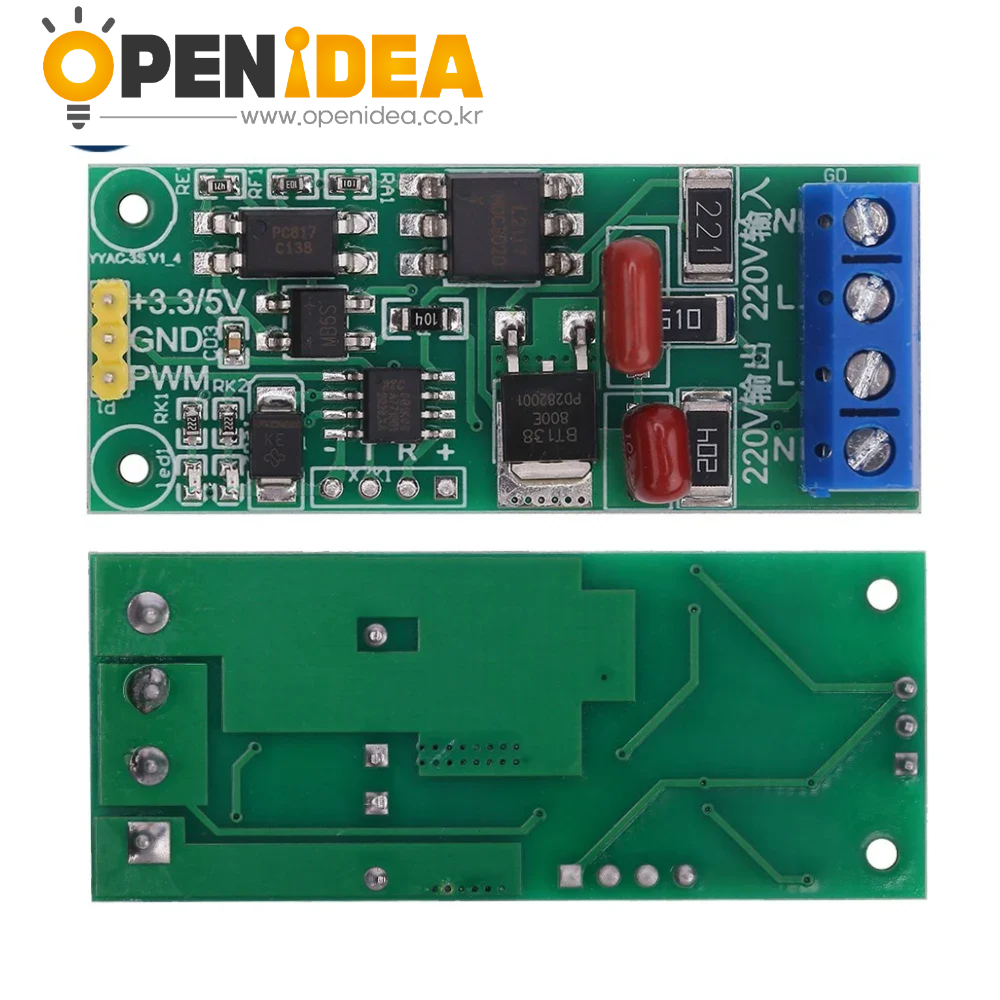

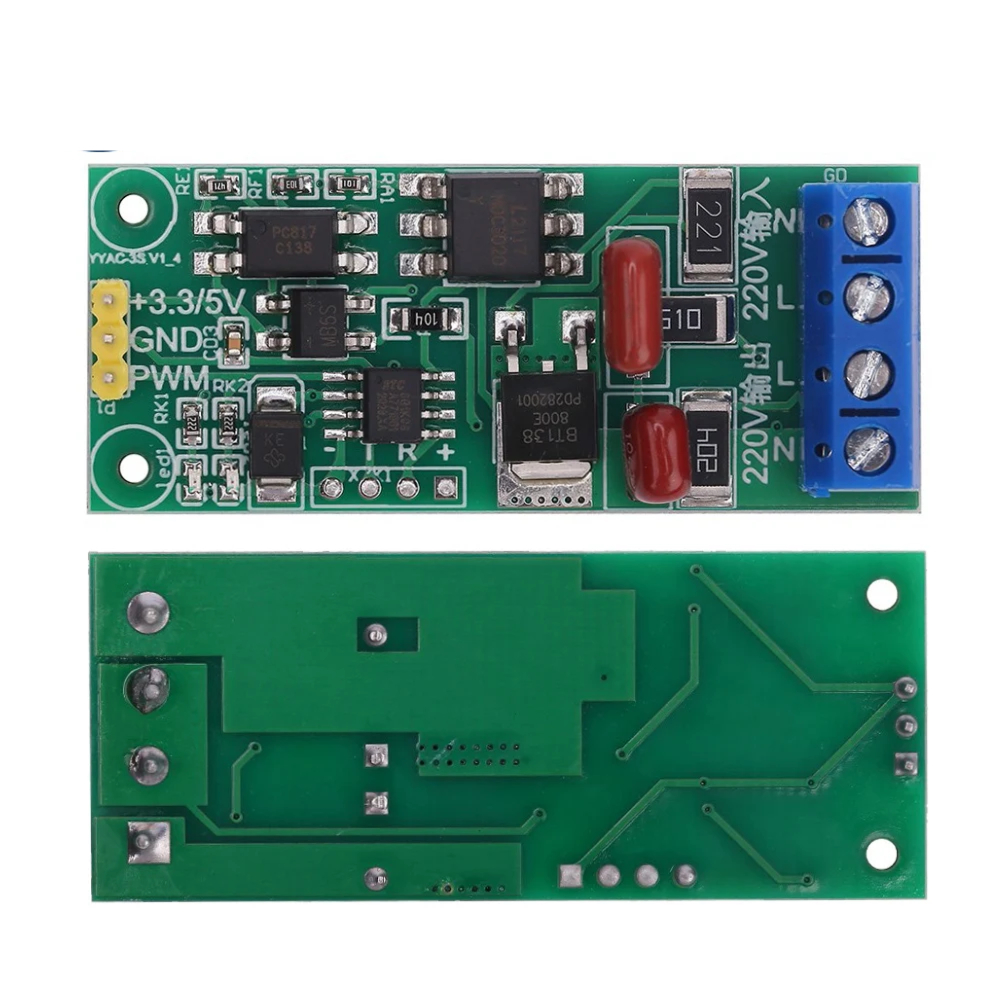

1>.제품 이름:AC 220V 사이리스터 절연 모듈

2>.제품 번호: YYAC-3S

3>.제어 전압: DC 3.3V-5.0V

4>. 부하 작동 전압: AC 220V

5>.로드 출력: AC 220V

6>.부하 전류: 3A(최대)

7>.PWM 제어 주파수: 1Hz~500Hz

8>.듀티 사이클:0~100%

9>.작동 온도 범위:-40℃~85℃

10>.작동 습도 범위:0%-95%RH

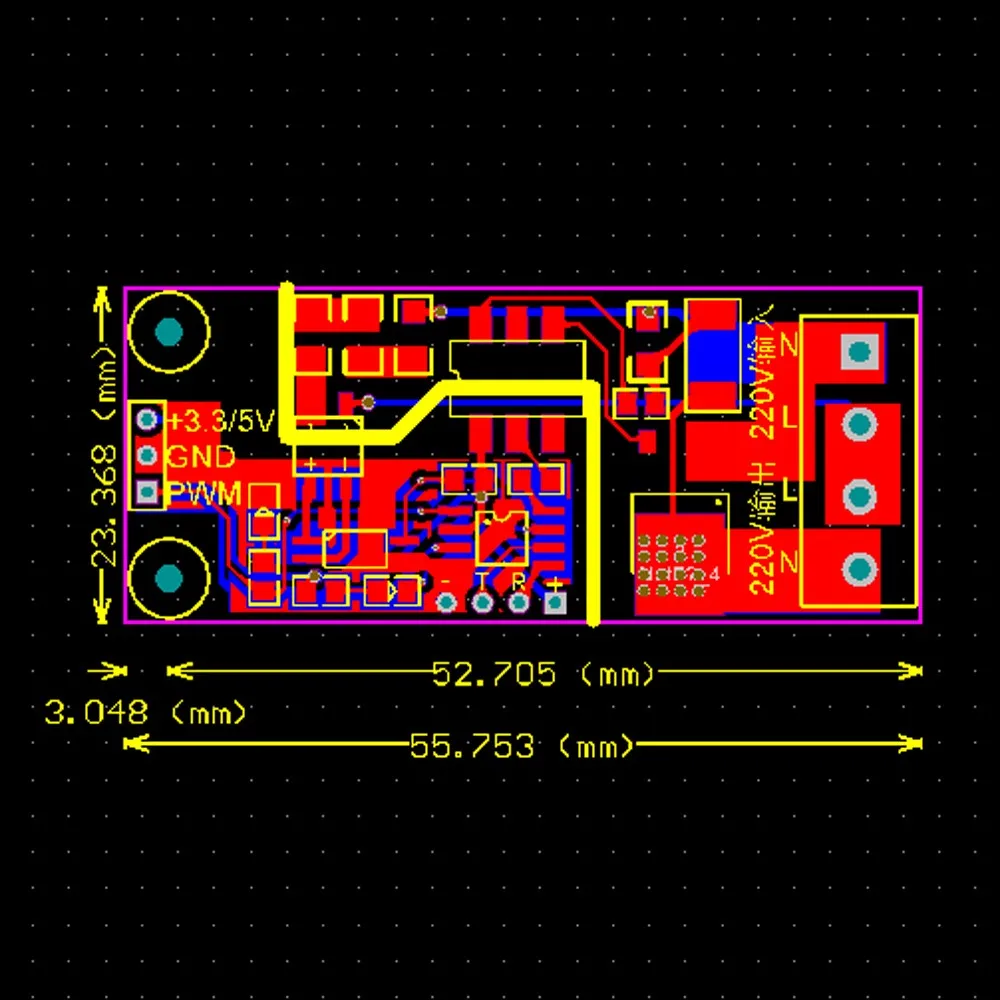

11>.크기: 56*24*21mm

4. 기능:

1>.광 변조기: PWM을 조정하여 램프의 전압을 변경하여 램프의 밝기를 조정합니다.

2>.조절기: 전압을 변경하려면 듀티 사이클을 변경하십시오.

3>.온도 조절기:전압 제어 히터 또는 냉각기로 온도를 변경합니다.

4>.모터 속도 조절: 모터의 전압을 변경합니다.

5>.예: 모듈은 PWM에서 0V 로우 레벨 신호를 입력하면 0V를 출력합니다. 모듈은 PWM에서 5V 하이 레벨 신호를 입력하면 220V를 출력합니다.

5.핵심 핵심 코드:

램프의 밝기를 제어하는 ​​등:

동안(1)

{

PWM++;

If(PWM==PWM_set) P1^0=0; //PWM_set이 클수록 빛이 밝아집니다.

(PWM>=10) {P1^0=1;PWM=0; }

}

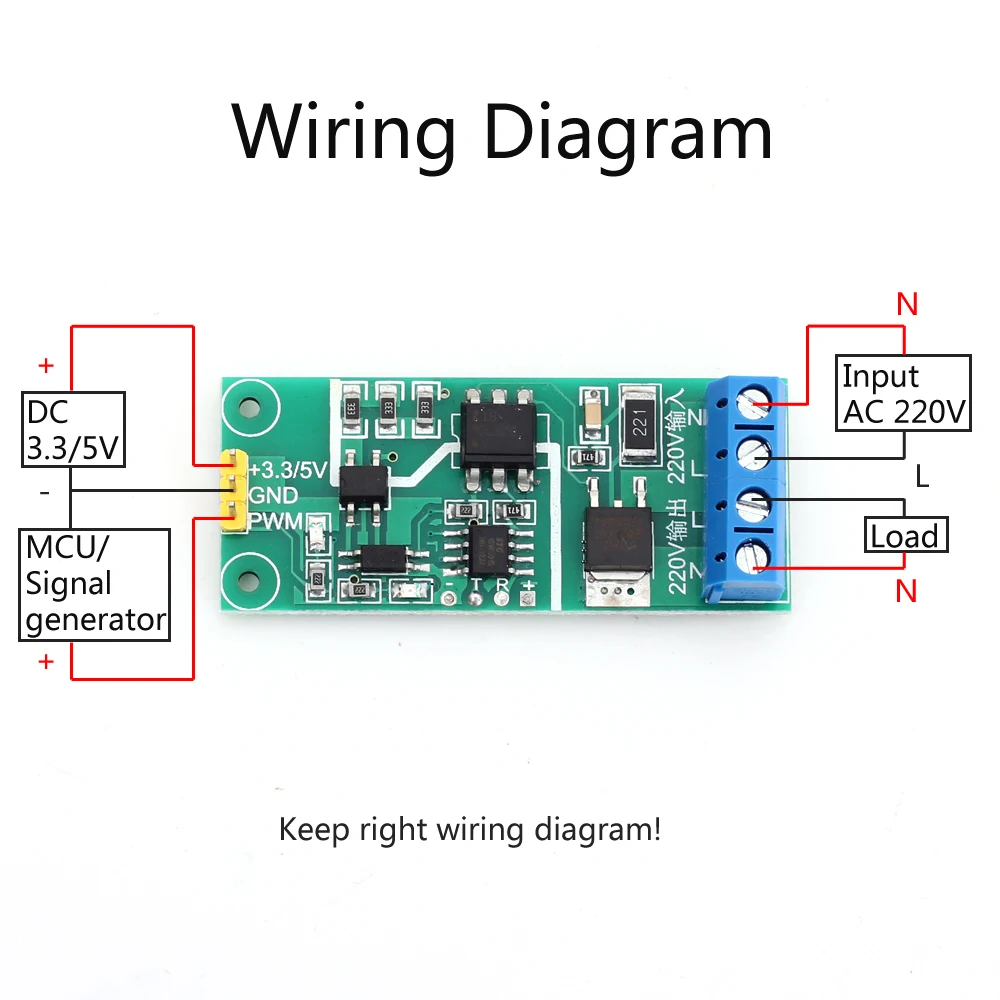

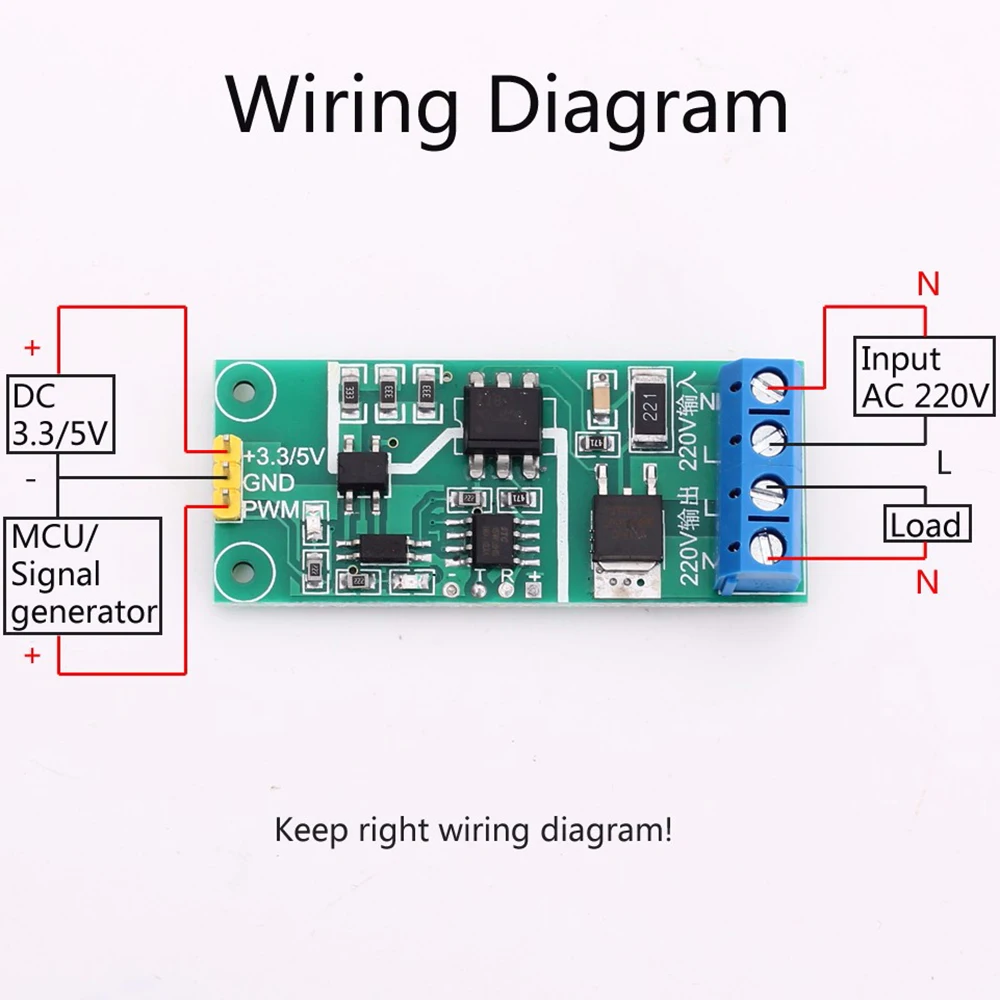

6. 단계 사용:

1>.Arduino,Raspberry Pi,AVR,ARM,STM32 등 MCU에 따라 전체 코드를 작성합니다.

2>.모듈용 제어 전원 공급 장치 3.3V~5V를 연결합니다.

3>.N' 및 'L'에 부하 작동 전압을 연결합니다.

4>.램프나 모터 등의 부하를 연결합니다.

5>.MCU를 연결하여 PWM 신호를 얻습니다.

6>.모듈의 전원을 켜고 모듈을 사용합니다.

7.참고:

1>.PWM 조정 전에 부하를 연결하십시오.

2>.신호 발생기를 사용하여 모듈을 제어하는 ​​것도 가능하지만 주파수 요구 사항을 충족해야 합니다.

3>.와이어는 뒤집을 수 없습니다. 그렇지 않으면 모듈이 손상됩니다.

8. 신청:

1>.장난감

2>.지능형 로봇 제어

3>.스마트 자동차

4>.기계적 제어

5>.램프의 밝기를 조정합니다.

6>.모터 속도 제어

7>.전압 범위를 조정합니다.

9. 패키지:

1>.1pc YYAC-3S AC 220V 사이리스터 절연 모듈;
