설명:

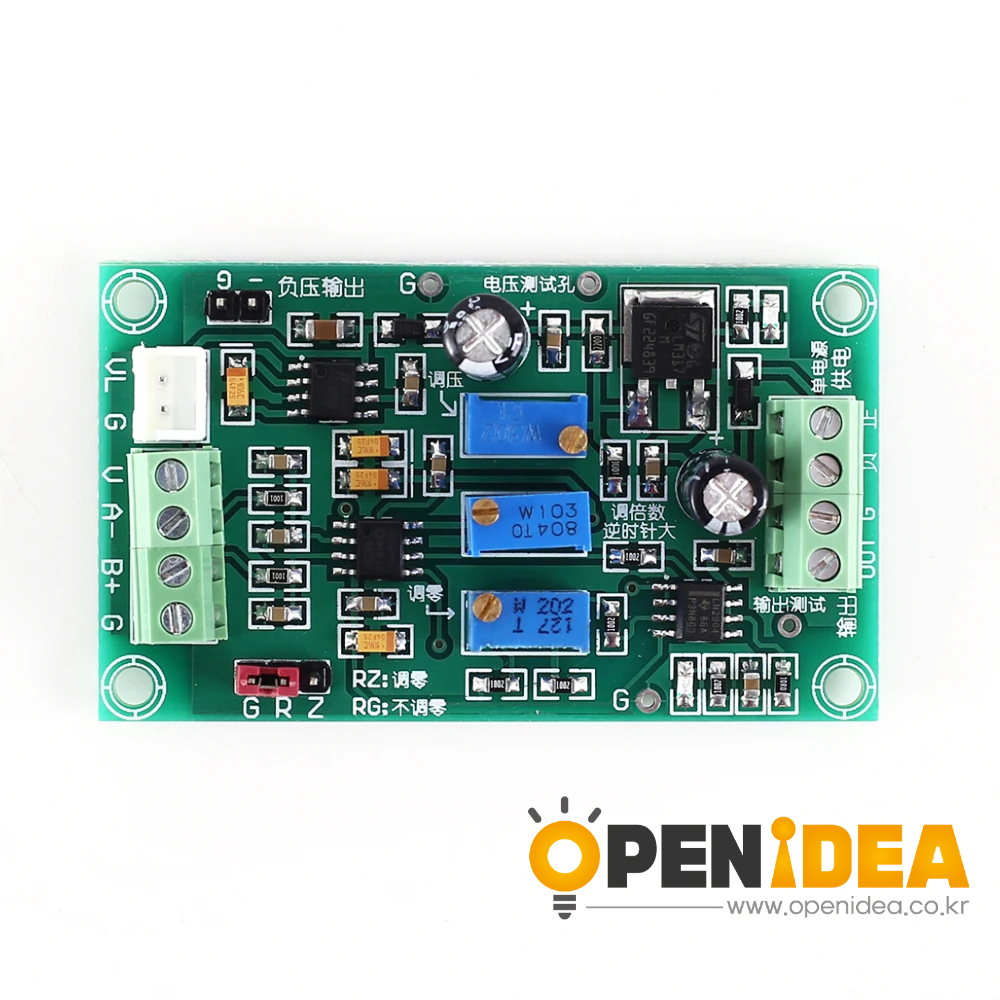

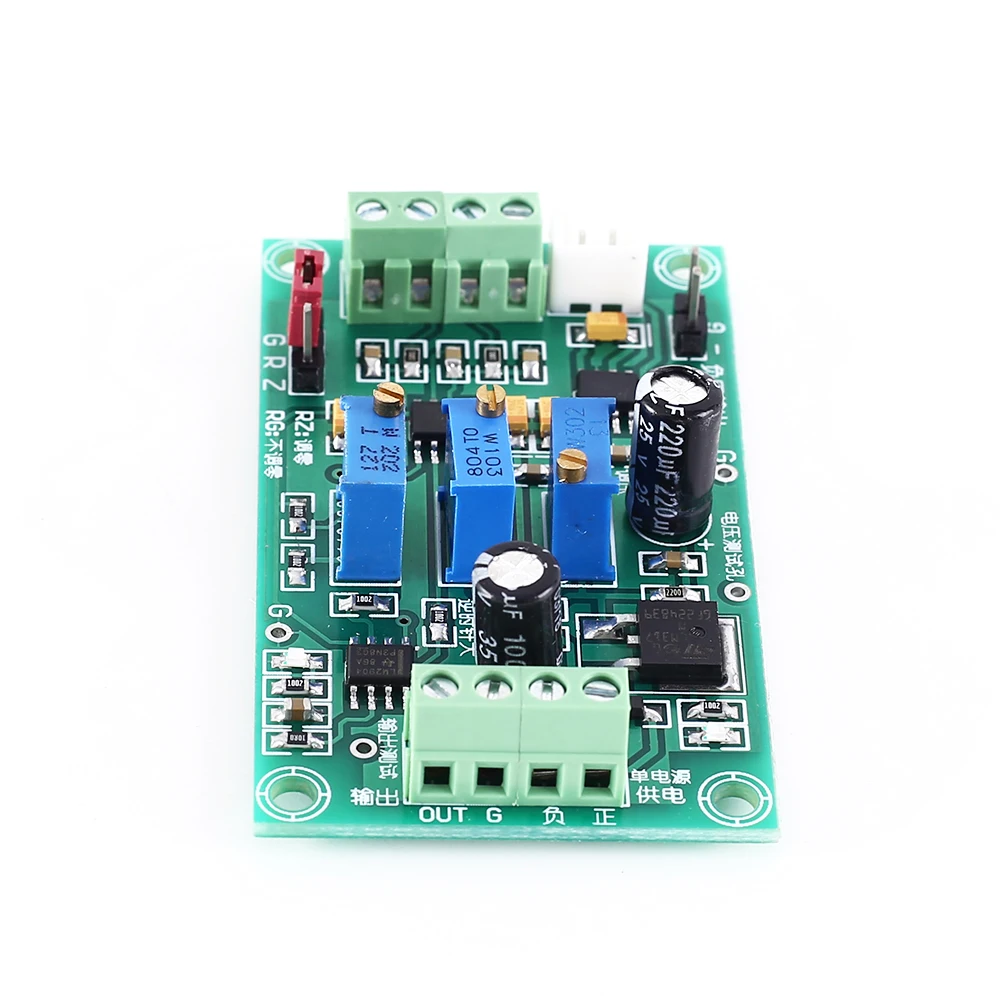

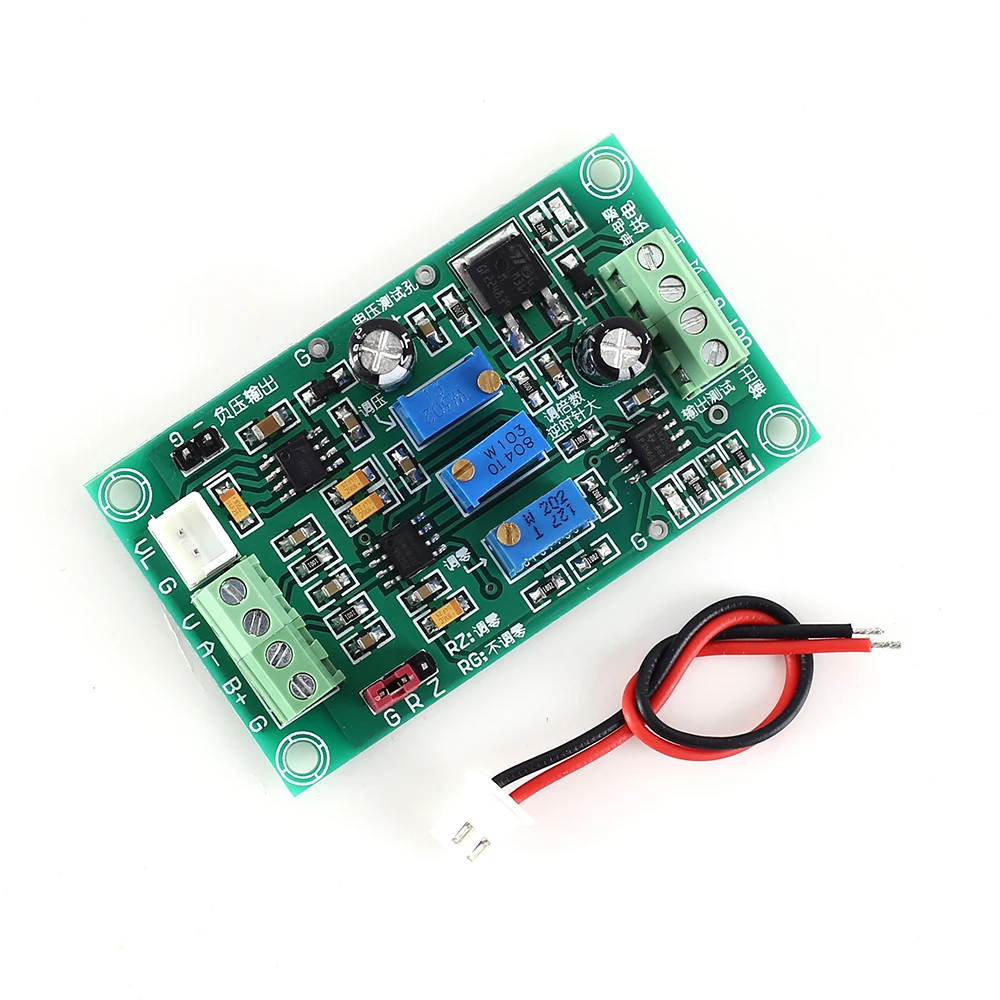

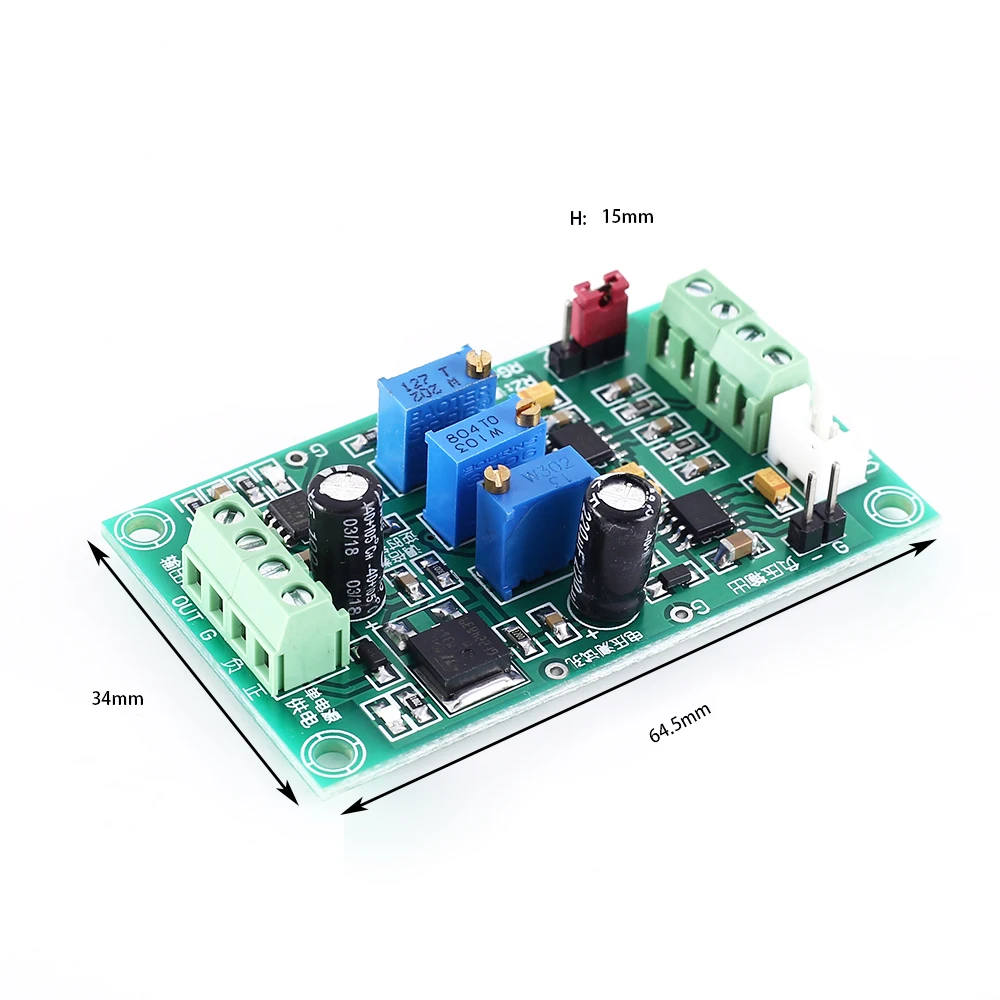

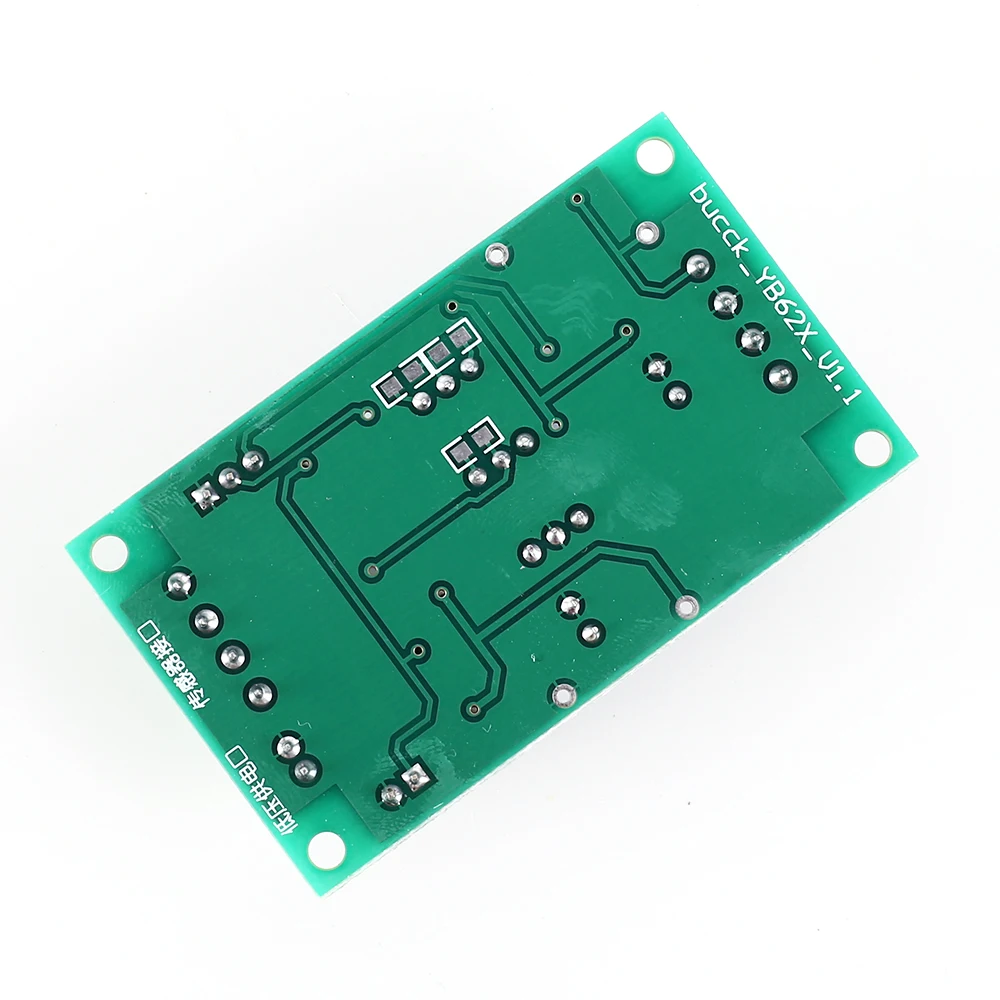

AD620을 핵심으로 하는 계측 증폭기 모듈은 차동 증폭, 단일 종단 접지 간 신호 증폭 및 AC 약한 신호 증폭을 실현하여 단일 칩 마이크로컴퓨터 및 PLC 획득 및 분석에 편리합니다!

특징: (밀리볼트 MV 레벨 차동 증폭에 적합)

1>.AD620은 레일-투-레일 입력 및 출력 연산 증폭기가 아닙니다. 즉, 5V 전원 공급 장치를 사용하면 최대 출력 전압은 기본적으로 3과 같습니다.5V, AD620은 고정밀 계측 증폭기의 일반적인 칩이며 계측 증폭기 회로에 더 많이 사용되는 군용 칩입니다.일반적으로 사용됩니다.

2>.AD620의 오프셋 전압은 LM358의 오프셋 전압보다 낮으며 MV 레벨 신호를 최대한 효과적으로 증폭할 수 있습니다. 특히 출력 전압 범위가 작은 센서(예: 0-5MV는 LM358로 변경할 수 없음) )

모듈 매개변수:

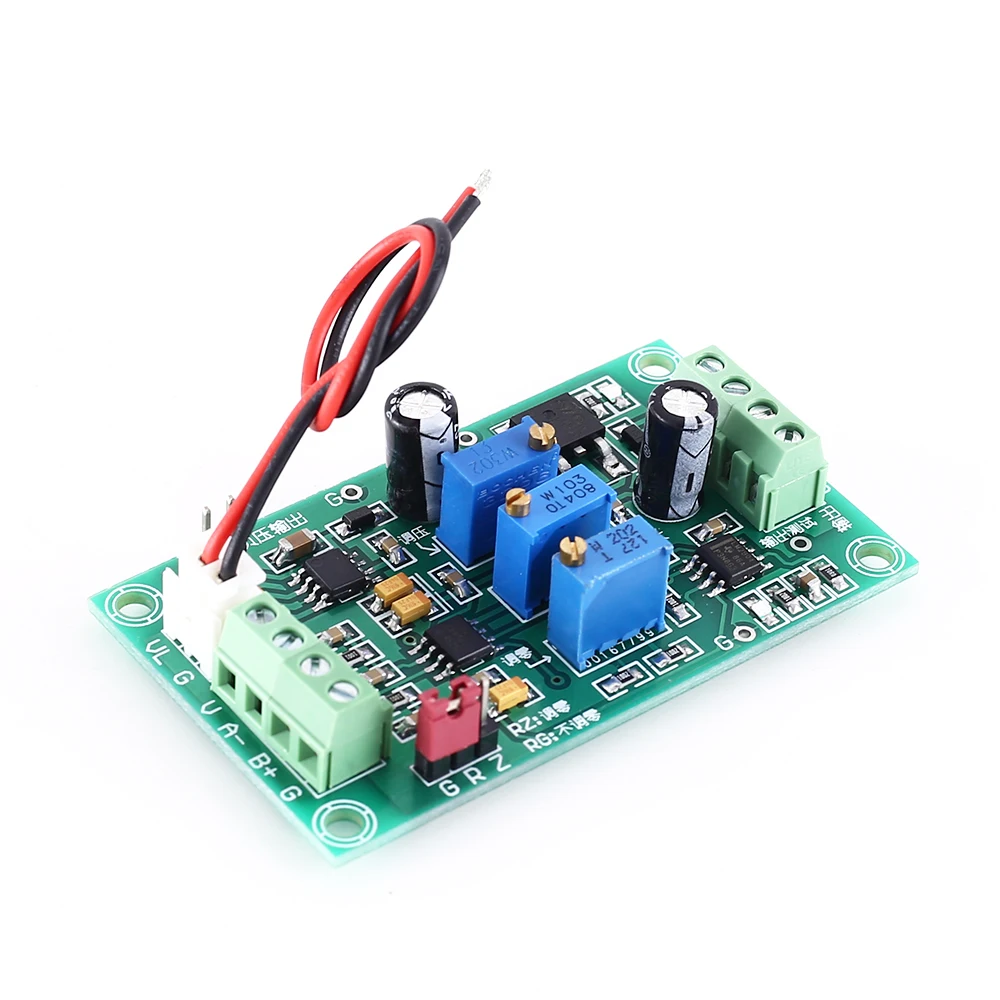

1>.전원 전압:

3-5V 단일 공급 DC 전원 공급 장치인 경우(보드에 전원을 공급하려면 전원 공급 장치를 저전압 포트에 연결하십시오)

6-24V 단일 공급 DC 전원 공급 장치인 경우(보드에 전원을 공급하려면 전원 공급 장치를 넓은 전압 포트에 연결하십시오)

전류 출력: 최대 15-20MA

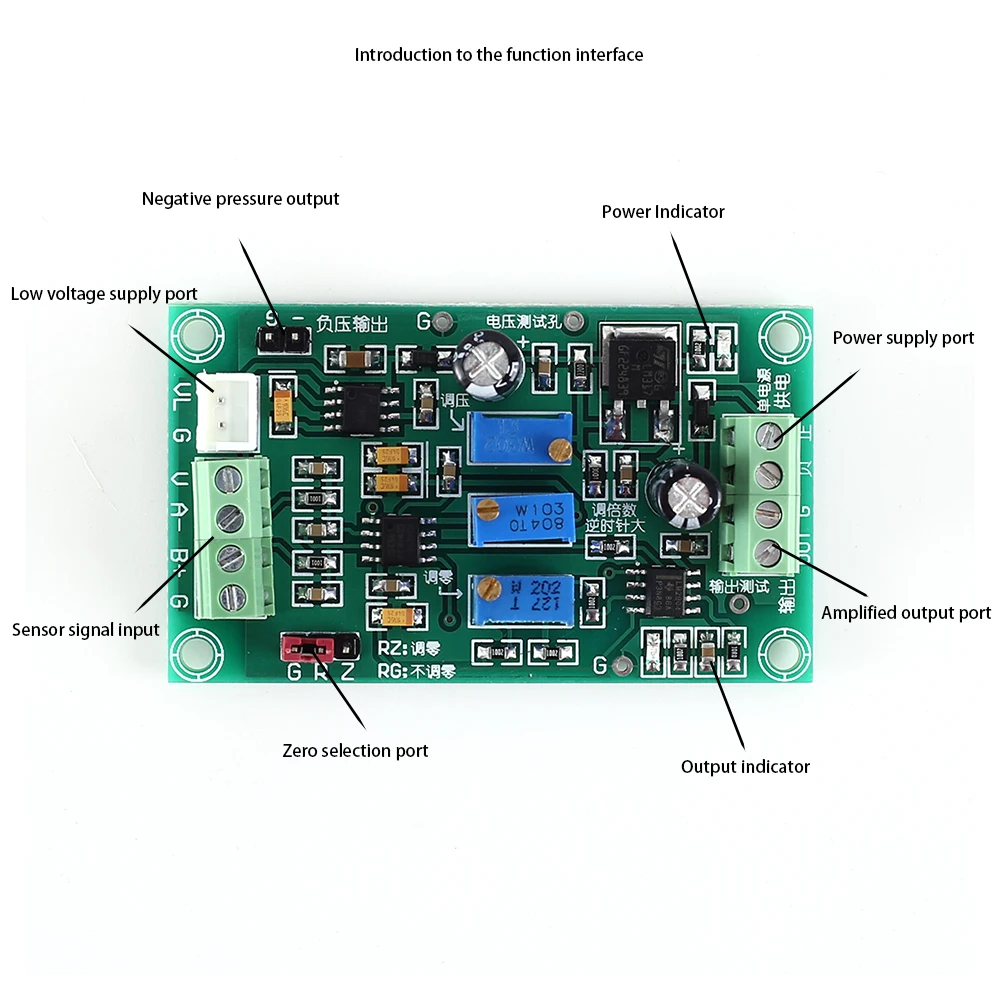

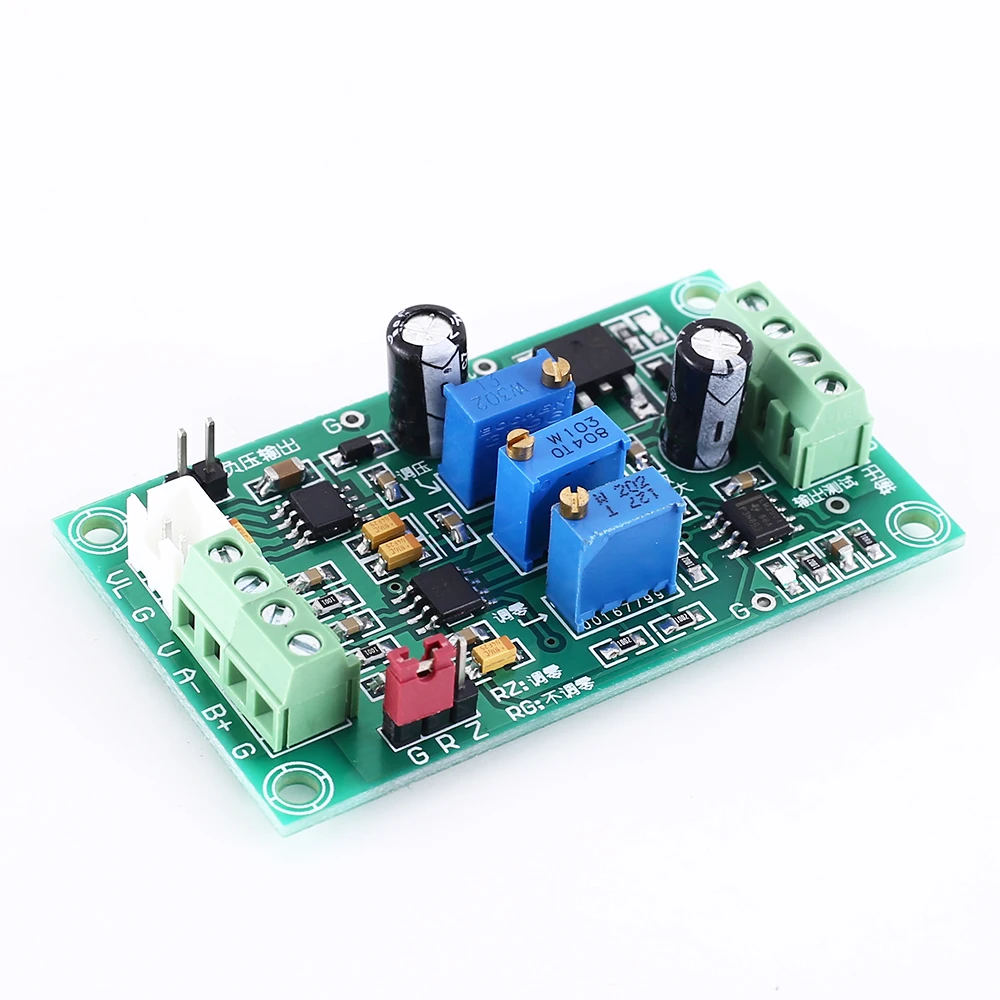

2>.입력 신호: 프런트 엔드 센서 아날로그 신호 소개

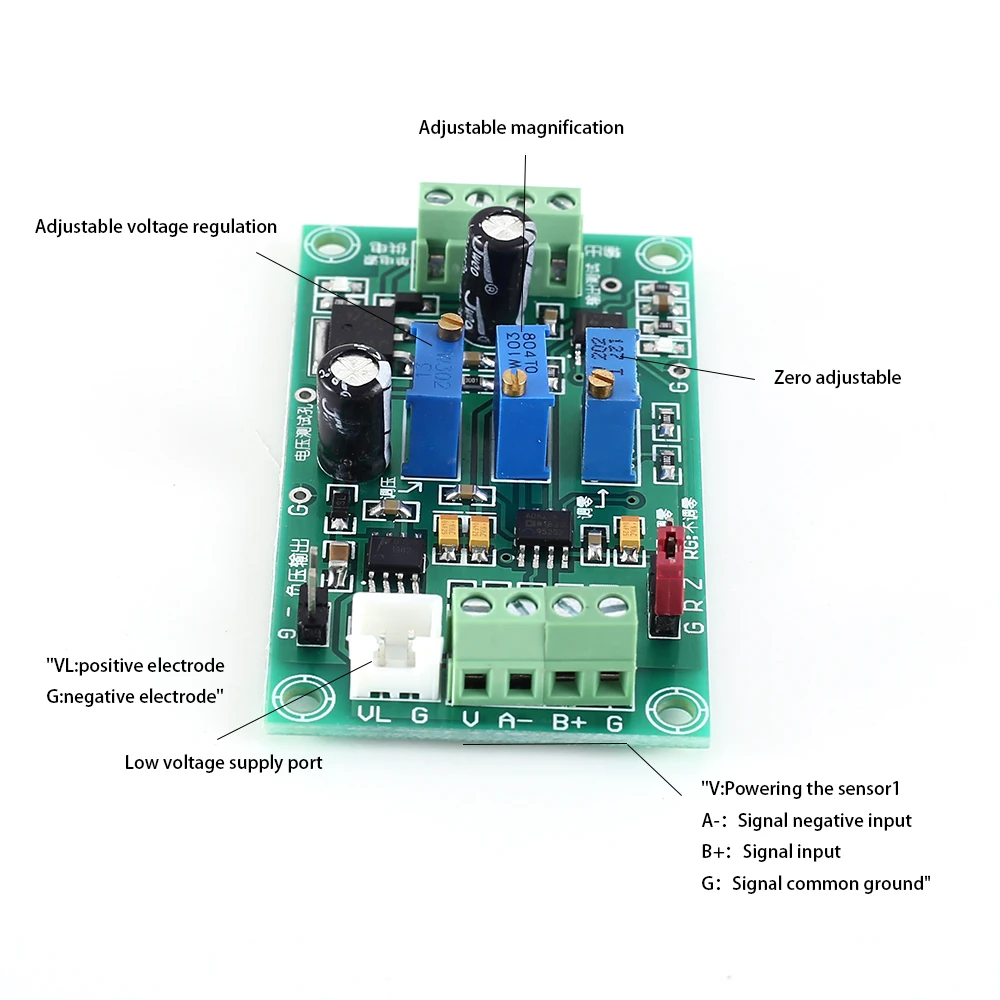

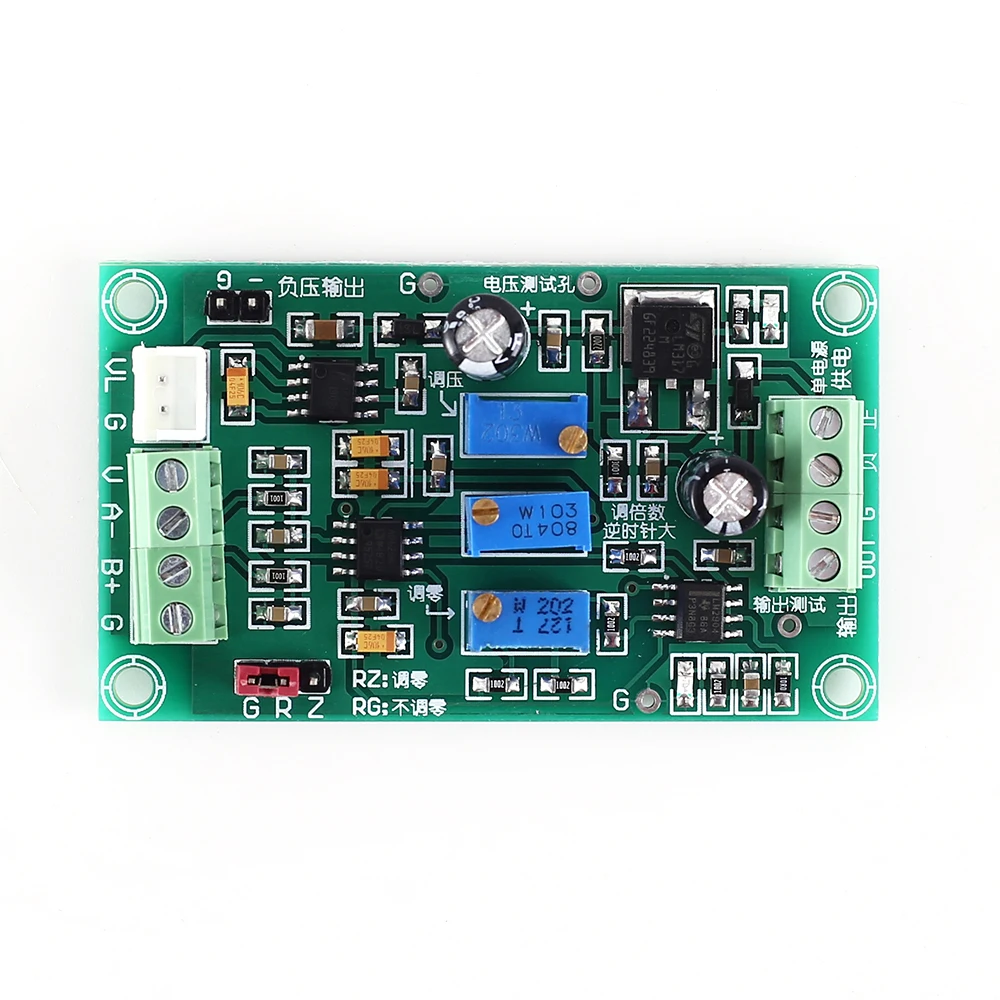

2.1>.센서 또는 신호 라인(전원 공급 장치 및 접지 제외)에 신호 라인이 하나만 있는 경우 단일 종단 접지 신호 증폭이며 신호 라인을 B+에 직접 연결하고 G를 공통 접지에 연결할 수 있습니다. 동시에 A - G와 단락됩니다.

2.2>.센서가 계량 또는 압력 스트레인 게이지인 경우 신호 라인은 2개이고 하나는 신호가 양수이고 신호가 음수입니다. 센서 출력 신호 양극 핀을 INB에 연결하고 신호 음극 기준 핀을 INB에 연결하십시오. INA, 제로 조정 후 차동 증폭이 실현됩니다.

제로 설정 정보: A- 및 B+를 단락시킨 다음 전위차계를 제로 설정하여 출력을 0V로 조정합니다.

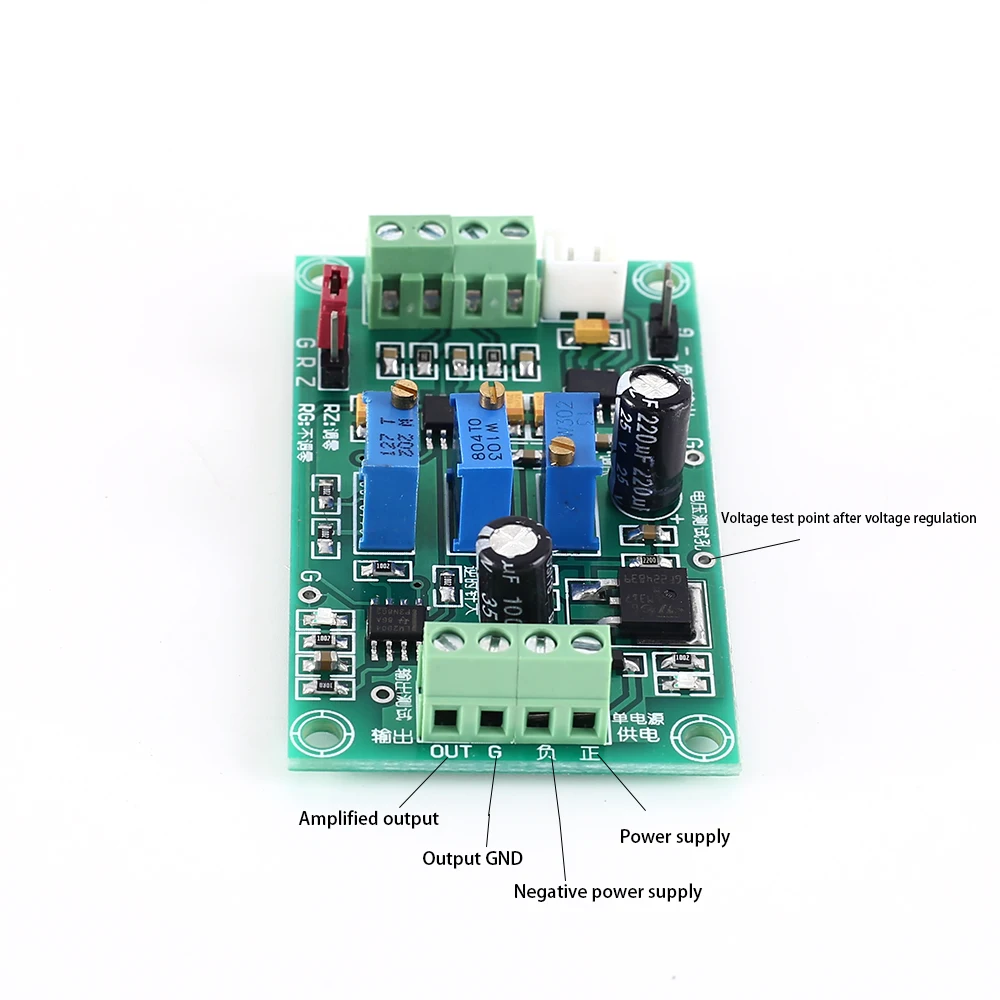

3>.출력 신호: AD620AD620은 게인을 1에서 10,000으로 설정하는 데 외부 저항 1개만 필요한 저가형 고정밀 계측 증폭기입니다.이득이 클수록 오류도 커집니다.출력이 요구 사항에 적합하도록 실제 필요에 따라 전위차계를 조정하십시오.

높은 정확도(최대 비선형성 40ppm), 낮은 오프셋 전압(최대 50uV) 및 낮은 오프셋 드리프트(최대 0.6uV/ ℃ ), AD620은 전자 저울 및 센서 인터페이스와 같은 정밀 데이터 수집 시스템에 이상적입니다. . 또한 저잡음, 낮은 입력 바이어스 전류 및 낮은 전력 소비를 특징으로 하여 ECG 및 비침습적 혈압 모니터와 같은 의료 애플리케이션에 이상적입니다. 밀리볼트 또는 그보다 약한 신호를 증폭할 수 있습니다. 게인 요구 사항이 상대적으로 높은 경우 실제 상황에 따라 증폭 모듈 이후의 첫 번째 단계에서 증폭될 수 있습니다.
