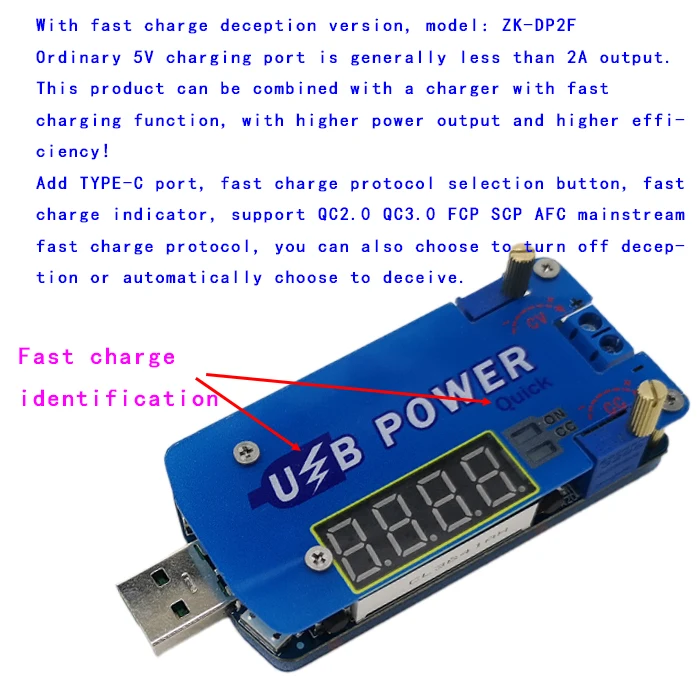

빠른 충전 속임수 버전:

(제품이기만을 지원하지 않으면 적합한 USB 전원 공급 장치를 찾기가 어렵 기 때문에 모듈 전원이 제한됩니다. 모듈은이 문제를 매우 잘 해결하기 위해 빠른 충전 속임수를 지원합니다. 현재 충전 헤드와 충전 보물은 기본적으로 빠른 충전을 지원하며 사용시 전력이 더 효율적이고 높습니다)

빠른 충전 속임수 사용:

1. TRIG 버튼을 2 초 이상 누르고 있으면 빠른 충전 프로토콜 선택 인터페이스로 들어가면 디지털 튜브에 프로토콜 이름이 표시됩니다.

2. TRIG 버튼을 짧게 눌러 QC2.0, QC3.0, AFC, FCP, SCP, AUTO 및 OFF를 선택하십시오. ON/OFF 또는 선택 버튼을 짧게 눌러 프로토콜을 트리거합니다. 트리거가 성공하면 OK를 표시하고 FC 파란색 표시등이 켜지고 그렇지 않으면 ERR이 표시되고 FC 파란색 표시등이 꺼집니다.

3. TRIG 버튼을 2 초 이상 누르고 있으면 고속 충전 프로토콜 인터페이스가 종료됩니다. 이 프로토콜은 전원을 켤 때마다 트리거됩니다.

4. 충전기가 지원하는 프로토콜을 모르는 경우 자동 모드를 선택하면 모듈이 자동으로 스푸핑을 선택합니다. 스푸핑 기능을 사용하지 않으려면 OFF 모드를 선택할 수 있습니다.

1. 하이라이트:

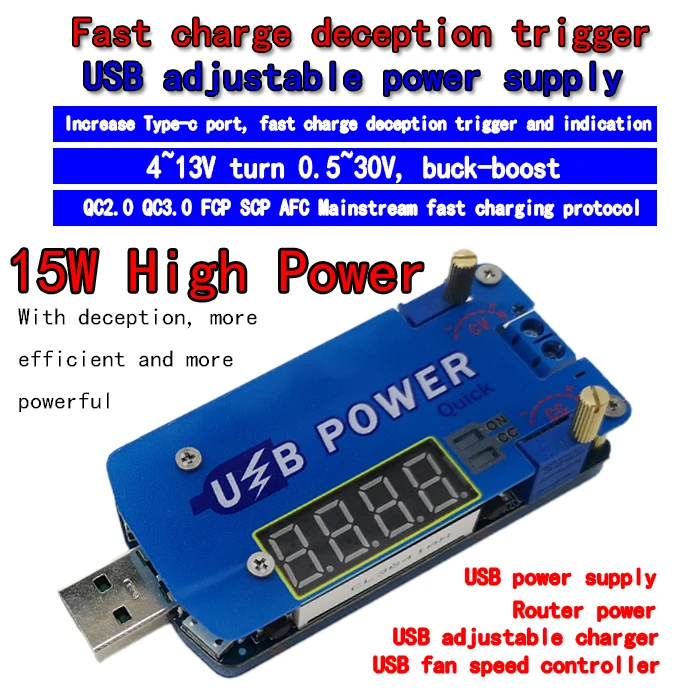

1. 지능형 고속 충전 속임수로 USB 입력 포트에 대한 전원 공급 부족 문제를 해결하십시오. 주류 고속 충전 프로토콜, QC2.0 3.0, FCP SCP AFC를 지원하면 기만하지 않거나 자동으로 속임수 모드를 선택할 수도 있습니다.

2. 고출력 15W, 2A 전류, 팬 속도 조절, 데스크탑 전원 공급 장치, 조정 가능한 충전기, 라우터 전원 공급 장치 등에 사용할 수 있습니다.

3. USB 입력 조절 가능한 데스크탑 전원 공급 장치로 출력 전압을 임의로 조정하고 전류 0-2A (와이드 입력 4-13V, 와이드 출력 0.5-30V 조정, 단락 회로 보호, 단락 회로가 타지 않음)

4. USB 충전 케이블로 충전 전압과 최대 충전 전류를 임의로 조정하십시오 (대부분의 배터리 충전을 충족시키기 위해 정전류, 역류 방지 전압)

5. 다중 보호 (단락, 과전류, 과온도, 과전압 보호, 충전 역류 방지)

2. 제품 매개 변수:

2.1. 입력 전압: 4-13V (패드 입력을 사용할 때는 양극 및 음극에주의하고 AC 전원을 연결하지 마십시오)

2.2. 출력 전압: 0.5-30V

2.3. 출력 전류: 0-2A (정전압 모드의 출력 전류는 부하 크기에 따라 적응되며 조정할 수 없습니다. 한계 전류를 1A 로 설정하면 부하 전류가 1A 보다 크면 자동으로 정전류 모드로 들어갑니다 1A)

2.4. 출력 전력: 15W 미만 (출력 전력이 15W 보다 크면 출력이 자동으로 꺼지고-OP-가 표시됩니다. 부하 전력을 줄인 후 ON/OFF 버튼을 눌러 해결하십시오). 입력 전류가 너무 크면 온도 보호로 인해 일찍 꺼질 수 있습니다.

2.5. 전압 표시: 해상도 0.1V, 공장 정확도 ± 0.1V 정도 (표준 전압계와 비교 후 수동으로 보정 가능)

2.6. 현재 디스플레이: 해상도 0.01A, 범위 0-2.2A, 공장 정확도 ± 0.05A; 출력 전류가 0.05A 보다 작 으면 디스플레이 오류가 더 큽니다. 10-40mA 내의 작은 전류를 표시 할 수 없습니다 (수동으로 보정 할 수 있음, 출력 전류 보정은 1A 보다 클 때 더 정확합니다. 작은 전류에는 보정이 권장되지 않습니다.)

2.7. 전원 디스플레이: 0.00W-15.0W

2.8. 온도 보호: 전원 구성 요소 온도가 100 ° C보다 높으면-OT 보호를 입력하고 부하 전력을 줄이십시오. 켜기/끄기 버튼을 눌러 해결하십시오 (입력 전류가 3A 보다 클 때 10W 이내의 장기 작동을 위해 전원이 OT 보호 장치에 들어 가지 않습니다. 15W 에 도달하지 않더라도 장시간 작업 할 때 과열 보호에 들어갈 수 있습니다)

2.9. 작동 전류: 약 30mA

2.10. 충전 역류 방지: 예, 충전을 위해 배터리에 직접 연결할 수 있으며 다이오드를 추가 할 필요가 없습니다.

2.11. 단락 보호: 예

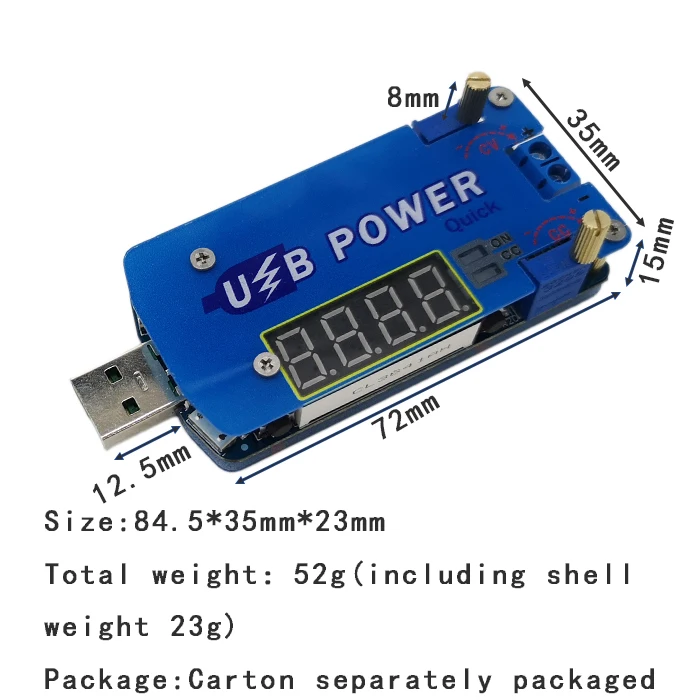

2.12. 무게: 52g (포장 상자 무게 23g)

3. 기능 설명:

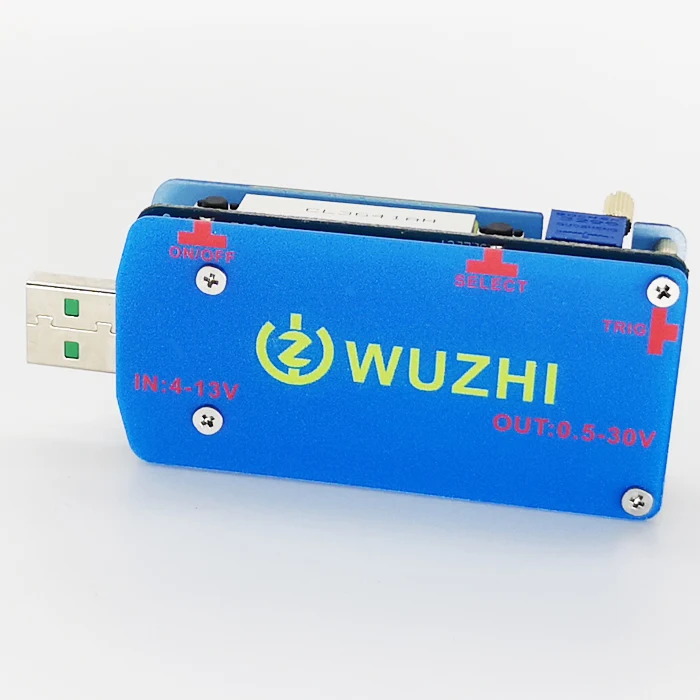

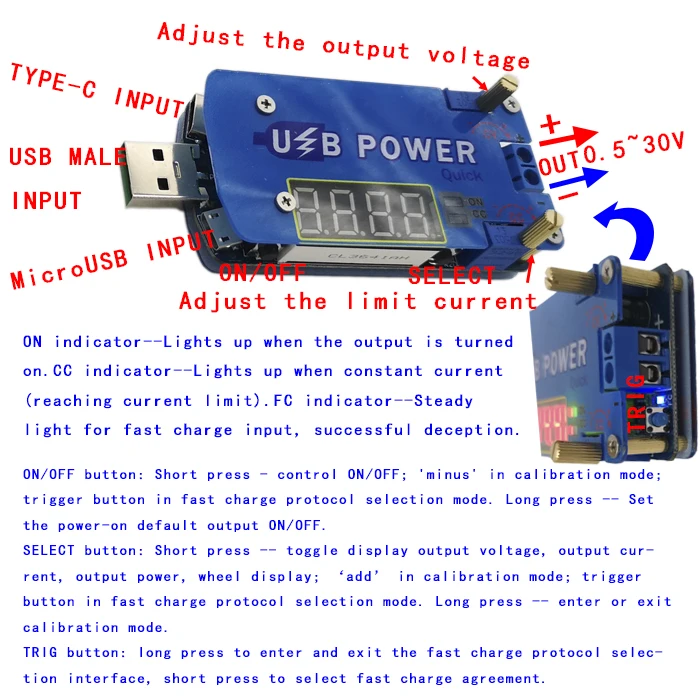

3.1. 버튼

"선택" 버튼: 짧게 누름-전압, 전류, 전원 및 휠 디스플레이 간 전환; 교정 모드에서 전압 및 전류 "플러스" 를 수정하십시오. 고속 충전 프로토콜 선택 모드에서 빠른 충전을 트리거하십시오. 길게 누름-보정 모드를 시작하거나 종료합니다.

"ON/OFF" 버튼: 짧게 누름-출력을 켜거나 끌 수 있도록 제어합니다. 보정 모드에서 전압과 전류는 "차감" 됩니다. 고속 충전 프로토콜 선택 모드에서 고속 충전이 트리거됩니다. 길게 누름-전원 켜기의 기본 출력을 꺼짐 또는 켜짐 상태로 설정하고, 3 초 이상 길게 눌러 해제합니다. ON 표시는 각 전원 켜기 기본 출력, 디스플레이 OFF는 전원을 켤 때마다 출력이 없음을 의미합니다.

• TRIG 버튼: 길게 누름-고속 충전 프로토콜 선택 인터페이스를 입력하거나 종료하십시오. 짧게 눌러 고속 충전 프로토콜을 선택하십시오.

3.2. 전위차계

전류 조정 전위차계 CC는 시계 방향으로 회전하여 제한 전류 값을 증가시킵니다. 부하 전류가 한계 전류에 도달하면 정전류 상태로 들어갑니다 (전위차계를 조정하지 않고 출력 전류를 증가시킬 수 있습니다). 정전압에서 출력 전류는 부하에 따라 부하에 따라 다름);

• 최대 출력 전류 (일정한 전류 값) 설정 방법: 현재 디스플레이로 전환하고 CC 전위차계를 조정하기 위해 출력 단자를 직접 단락시킵니다. 현재 디스플레이 전류 값은 최대 출력 전류입니다.

전압 조정 전위차계 CV는 시계 방향으로 회전하여 출력 전압을 증가시킵니다.

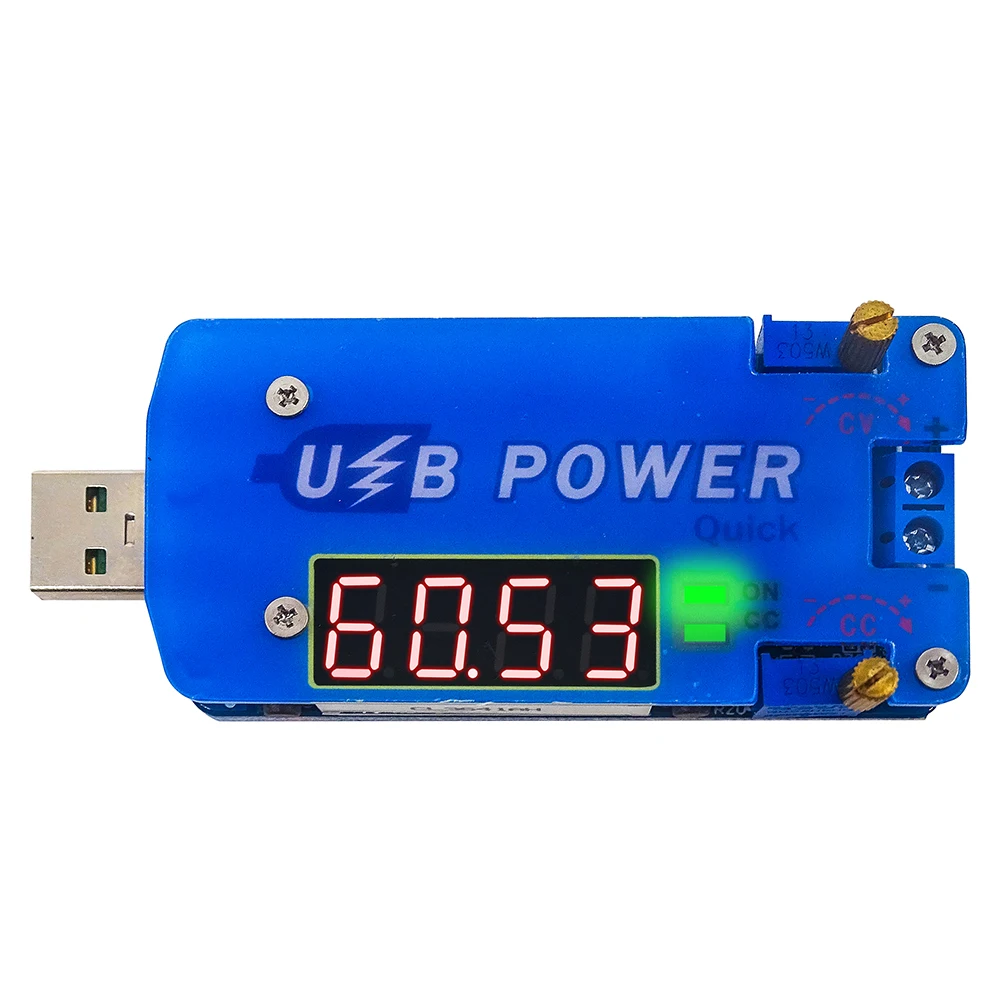

3.3. 표시등

CC-일정한 전류 표시 등, 일정한 전류 (빨간색) 일 때 밝음;

ON-출력 상태 표시기 (녹색);

FC-고속 충전 속임 표시등 (파란색 표시 등), 고속 충전 프로토콜이 성공적으로 속인 후에는 표시등이 항상 켜져 있습니다.

3.4. 입력 및 출력 포트

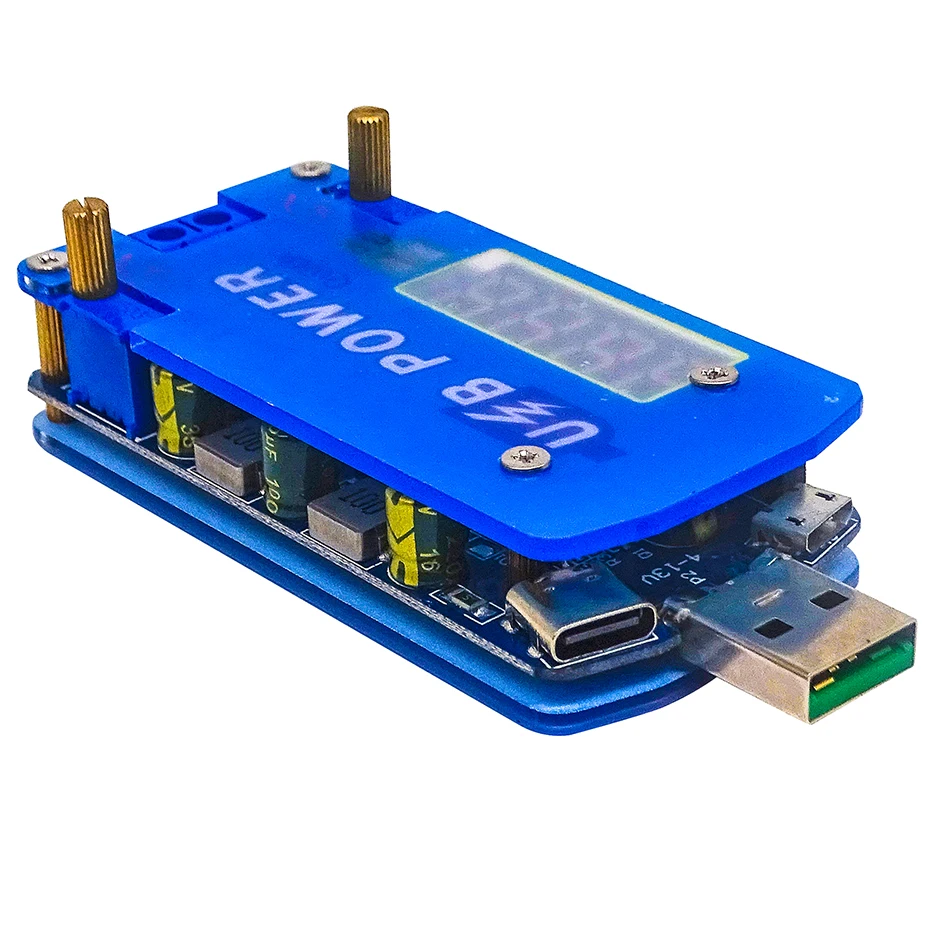

입력면-왼쪽, USB 수 헤드, microUSB 및 유형-c가 입력으로 선택됩니다.

출력-오른쪽, 파란색 2P 터미널을 출력으로 사용합니다.

4. 정확도 보정 방법:

-디지털 튜브가 항상 전압을 표시하면 "선택" 버튼을 3 초 이상 누르고 있으면 디지털 튜브가 깜박이고 "선택" 버튼을 짧게 누릅니다. 전압 값이 1 단위 증가하고 짧게 누르면 "ON/OFF" 버튼 전압 값이 1 단위 감소합니다. 출력 전압이 낮 으면 값 변경 0.1 V를 확인하는 데 여러 번 걸릴 수 있습니다. "선택" 버튼을 3 초 이상 누르고 있으면 보정 모드가 해제됩니다. 출력 전압 보정

-디지털 튜브에 항상 전류가 표시되면 "선택" 버튼을 3 초 이상 누르고 있으면 디지털 튜브가 깜박이고 "선택" 버튼을 짧게 누릅니다. 전압 값이 1 단위 증가하고 짧게 누르면 "ON/OFF" 버튼 전압 값이 1 단위 감소합니다. 0.01A 값의 변화를 확인하는 데 여러 번 걸릴 수 있습니다. "선택" 버튼을 3 초 이상 누르고 있으면 보정 모드가 해제됩니다. 참고: 전류가 1A 보다 클 때 보정이 더 정확합니다. 출력 전류가 0.05A 보다 작 으면 디스플레이 오류가 큽니다. 출력 전류가 10-40mA 보다 작 으면 표시되지 않을 수 있습니다. 출력 전류 보정
