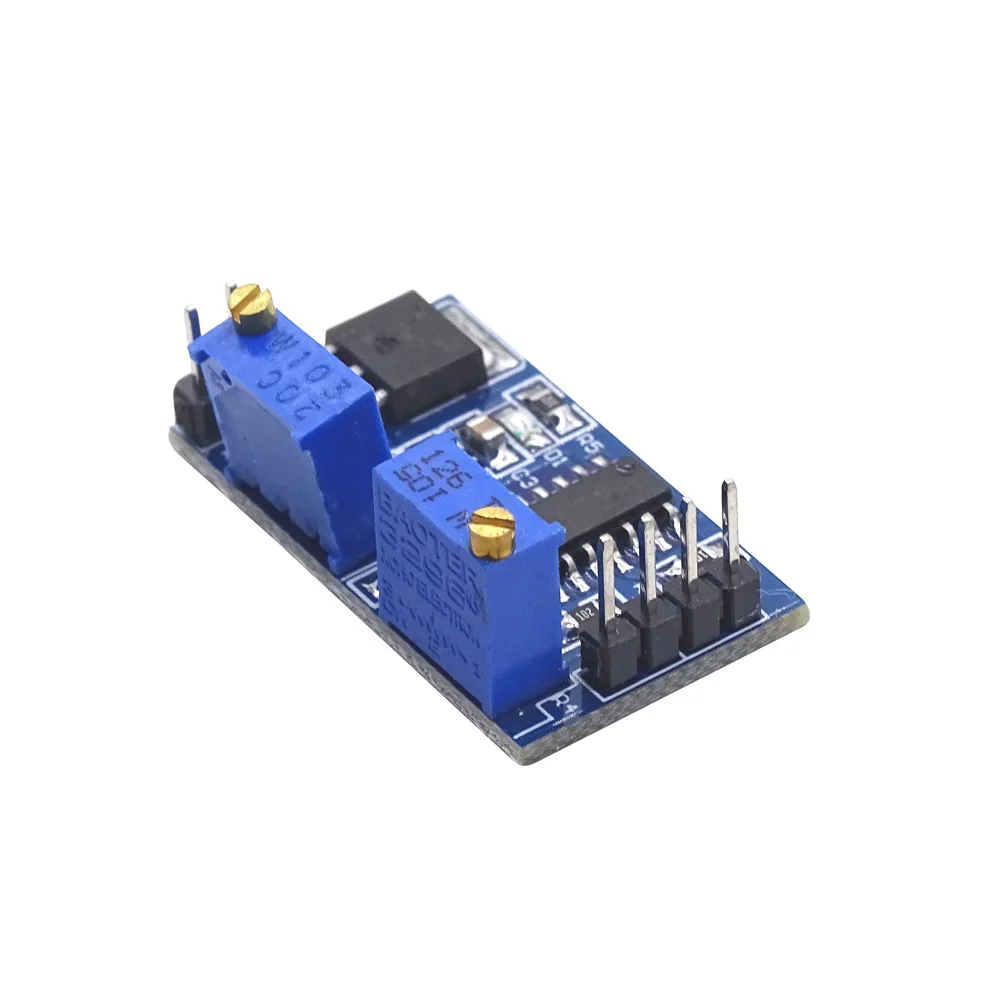

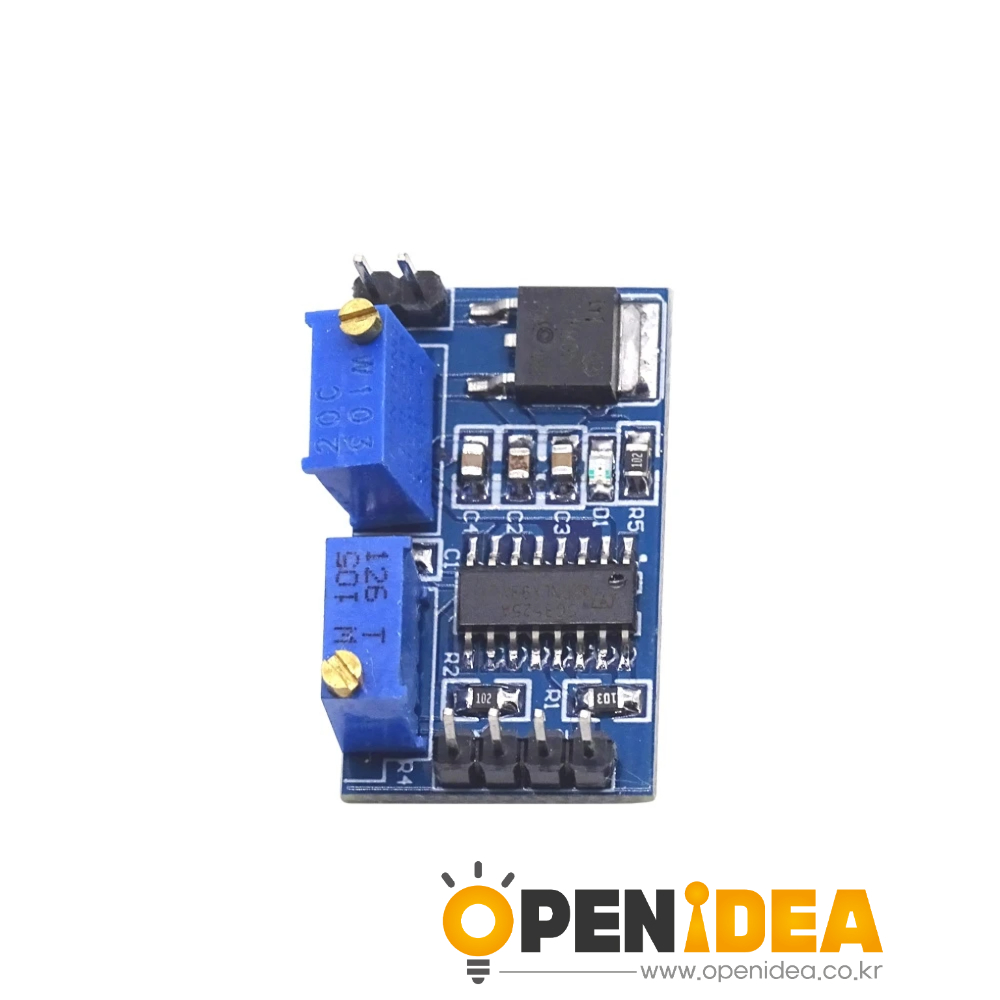

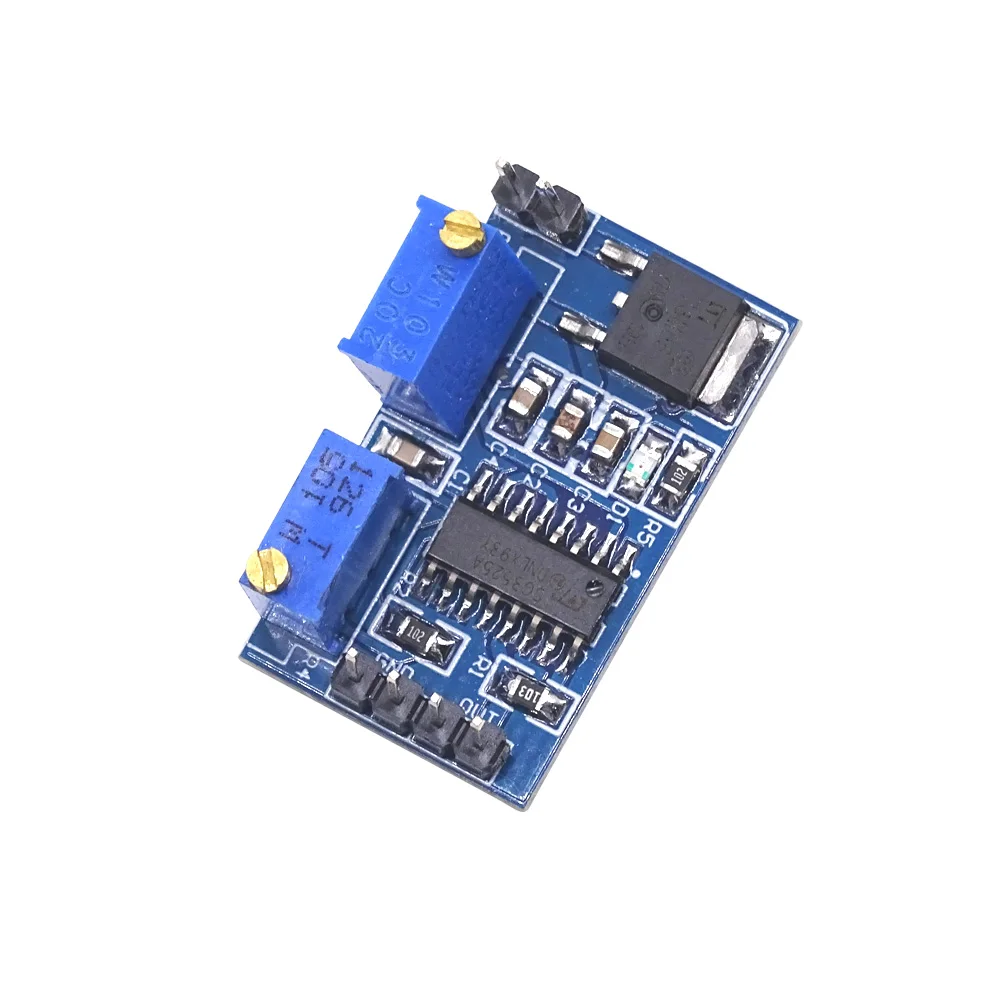

SG3525
설명:
1. SG3525A PWM 제어 칩
2. 참조를위한 신뢰할 수있는 전압 제공 78M05 레귤레이터 칩
3. 두 개의 정밀 조절 저항, R3 는 듀티 사이클, R4 제어 주파수를 제어합니다.
4. 온보드 전원 표시기
5. 작동 전압: 8 ~ 12V
6. 보드 크기: 30.8 (mm) x18 (mm)

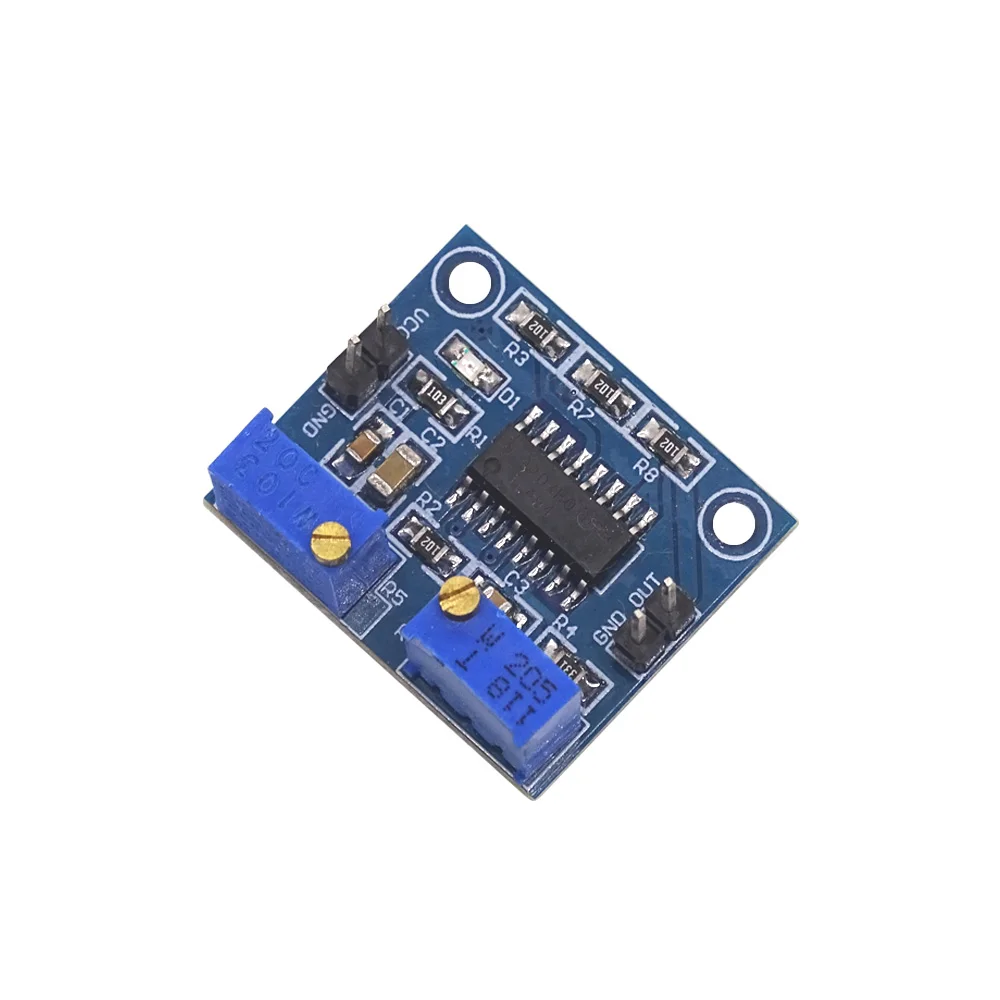

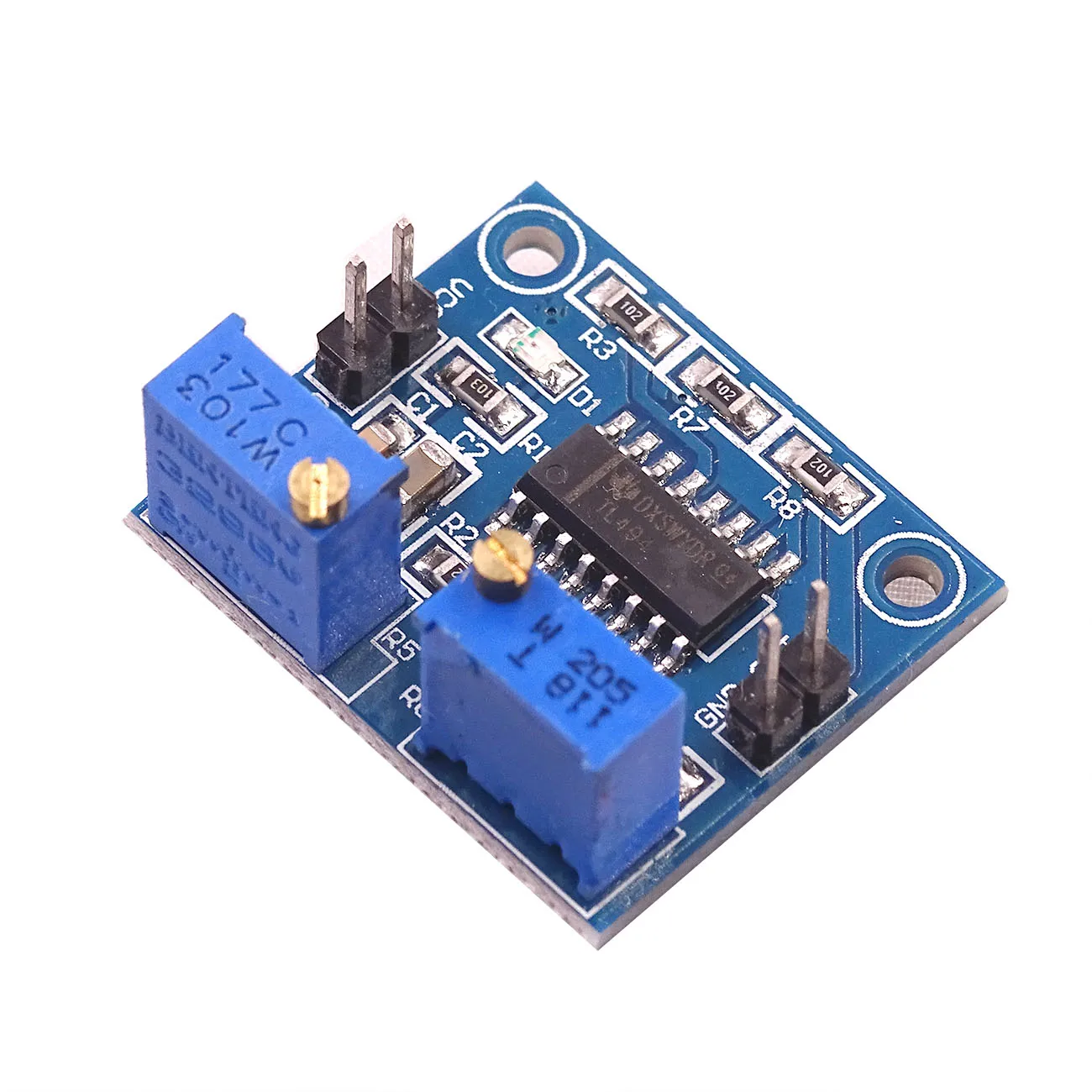

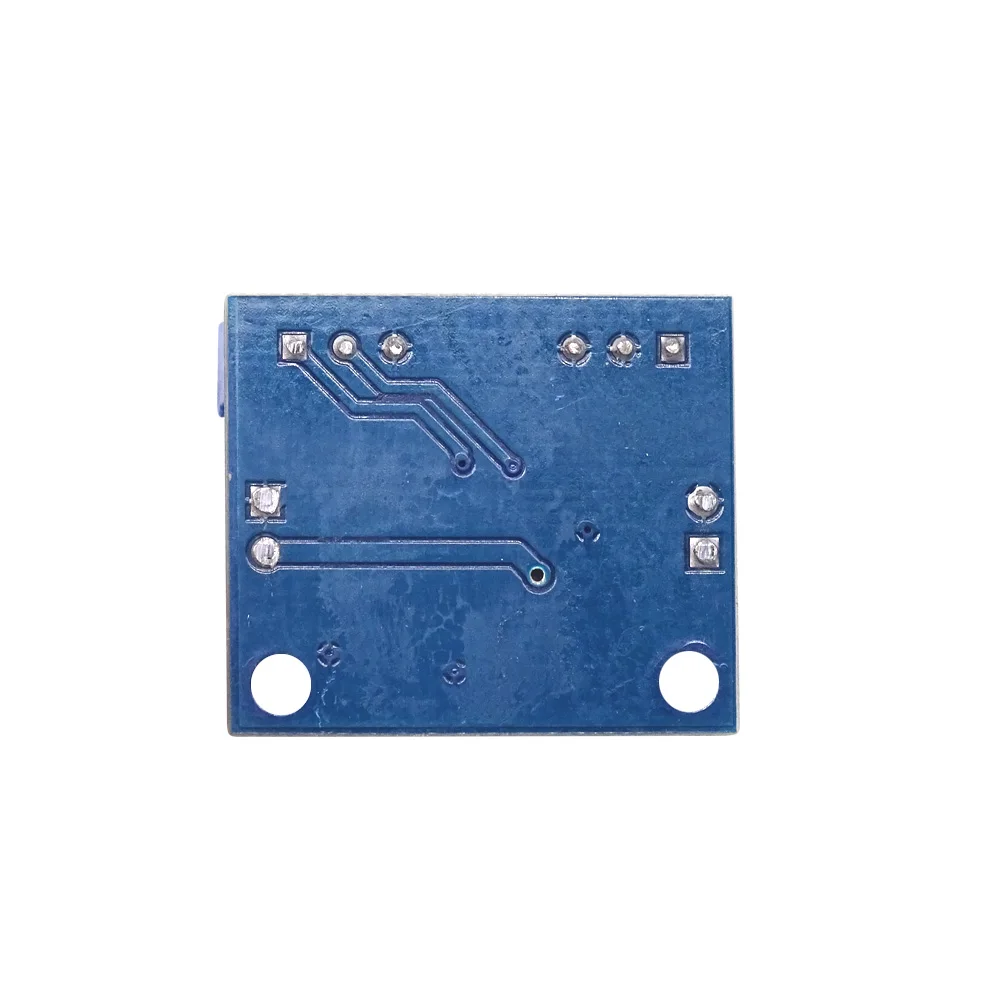

TL494
소개:
출력 주파수 및 듀티 사이클을 조정할 수있는 TL494 PWM 조정 모듈은 전원 공급 장치, PWM 드라이브 회로 등을 전환하는 데 널리 사용됩니다.
특징:
출력 PWM 주파수는 300Hz-100KHz 범위 내에서 조정될 수 있으며, 듀티 사이클은 최대 96% 까지 조정될 수 있습니다.
출력 구동 능력이 강하고 신호가 안정적입니다.
매개 변수:
모듈 작동 전압: DC 7V-40V 제한 42V
최대 출력 전류: 250mA
출력 전압 DC 5V
최대 전력 소비: 1000mW
작업 환경 온도: 0-70 ℃
위치 구멍 1 과 2 는 M2.5 이고 관통 구멍 직경은 2.7 mm입니다.

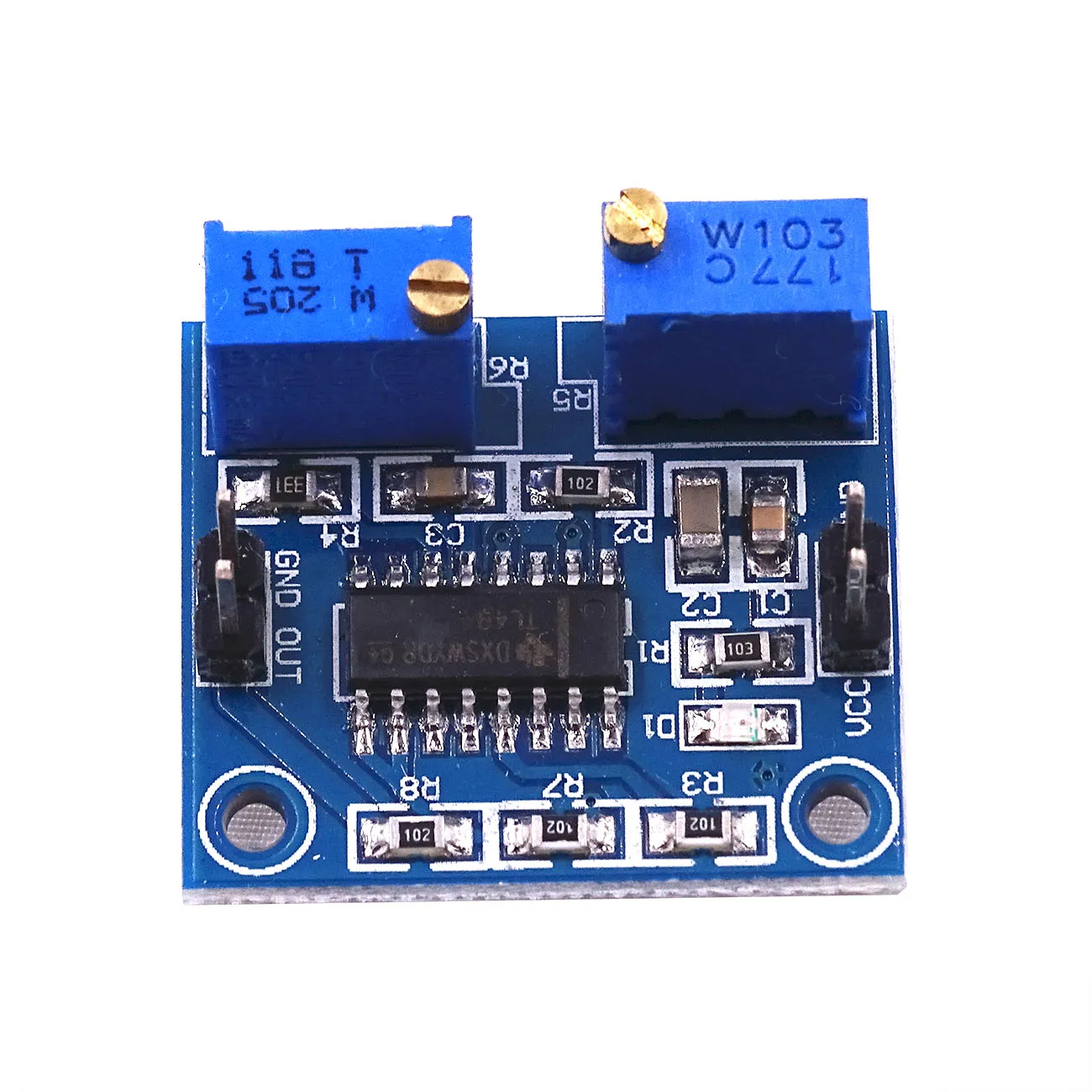

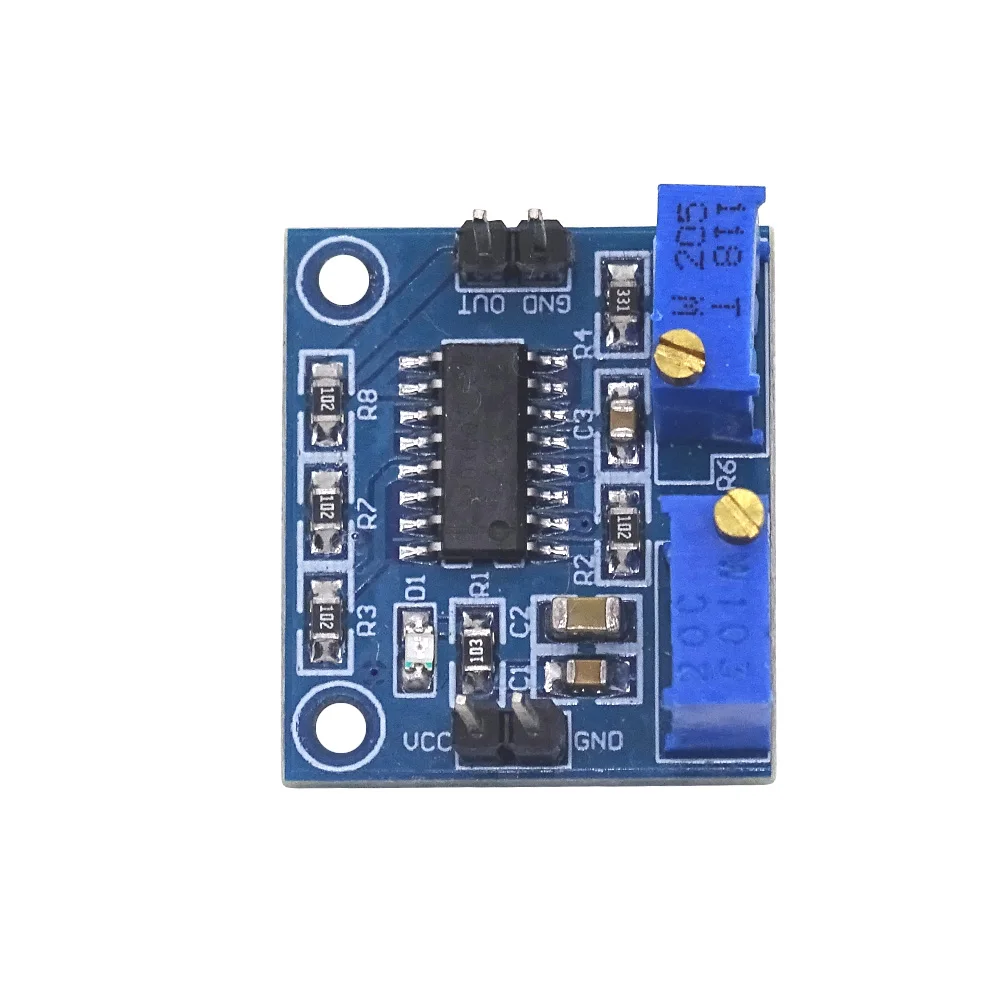

위의 그림과 같이 왼쪽 VCC/GND는 DC 7-40 V의 양의 전압에 연결된 전원 입력 단자 VCC이며 GND는 접지됩니다. 오른쪽의 OUT/GND는 PWM 신호 출력 단자이고 OUT은 양의 신호 출력 단자이며 GND는 접지될 수 있습니다.
R5 는 출력 듀티 사이클을 조정하고 R6 은 출력 주파수입니다.
지침:
그림과 같이 VCC를 DC 7V-40V 에 연결하십시오.

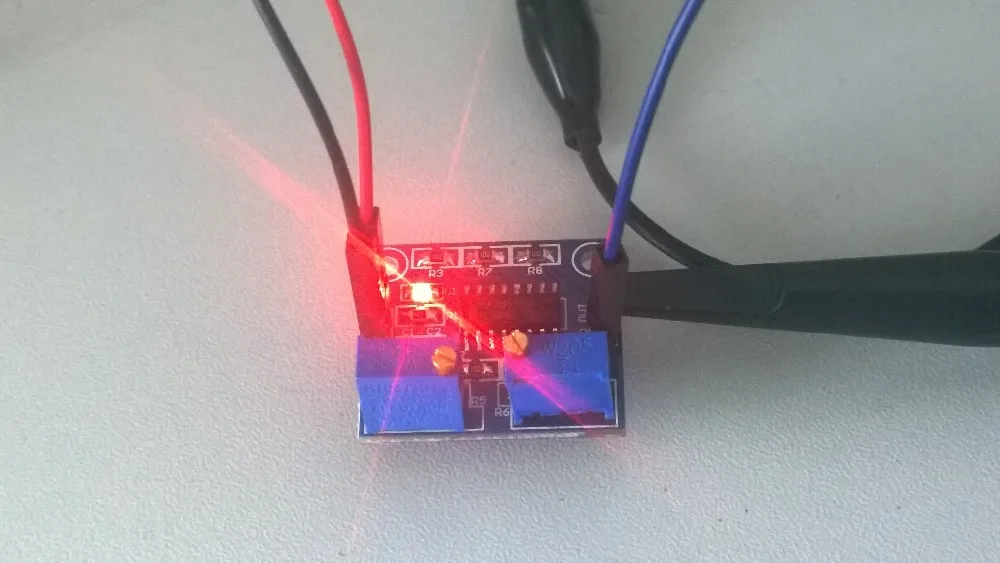

빨간색 표시등은 모듈 전원 공급 장치가 제대로 작동하고 있음을 나타냅니다.

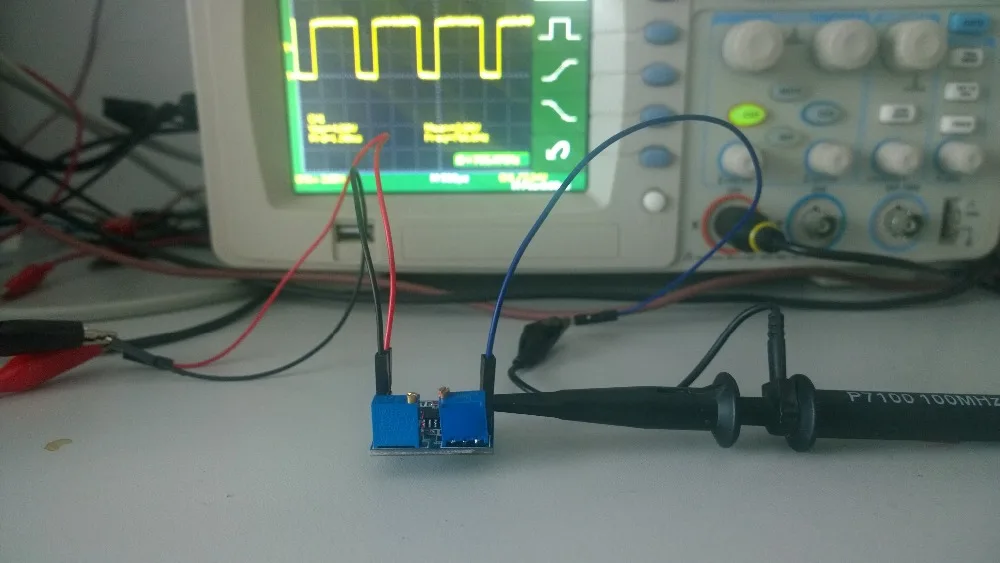

이 모듈의 OUT 인터페이스를 오실로스코프 신호 입력 단자의 양극 단자에 연결하고 GND를 오실로스코프 신호 입력 단자의 음극 단자에 연결하십시오.

듀티 사이클 및 주파수 조정
그 중 전위차계 R5 를 조정하는 것은 듀티 사이클을 조정하는 것이고 전위차계 R6 을 조정하는 것은 주파수를 조정하는 것입니다.

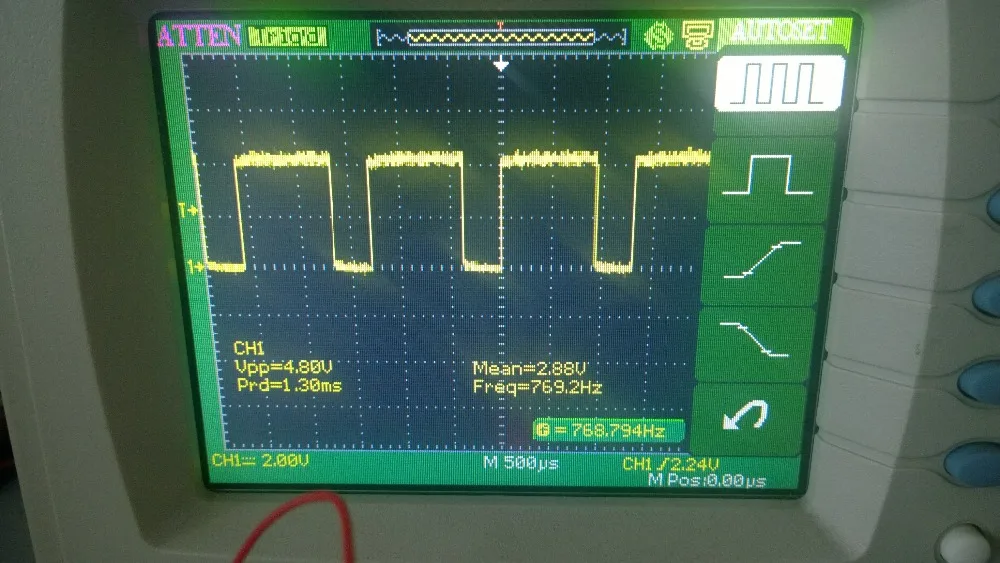

아래와 같이 출력 주파수를 700Hz 이상으로 조정합니다.

PWM 드라이브
필요한 주파수 및 듀티 사이클을 조정 한 후 구동 회로의 양극 입력 단자에 직접 연결하고 GND를 구동 회로의 음극 입력 단자에 직접 연결하십시오.
