특징:

1. 과충전 보호;

2. 방전 보호 이상;

3. 충전 전류 ≤ 3A;

4. 부하 전류 ≤ 1.1A;

5. 자체 복구 퓨즈로 출력;

6. 항상 켜지거나 깜박이도록 설정할 수 있습니다.

7. 회로 기판의 전반적인 저전력 소비 설계;

8. 필요한 경우 조명을 끄는 타이밍을 사용자 정의 할 수 있습니다.

9. 납산 배터리 6V, 12V, 리튬 철 3.2V, 리튬 배터리 3.7 V를 사용할 수 있습니다.

10. 안티 라이트 간섭 기능, 조명을 켠 후 강한 빛은 약 5 초 안에 조명을 끄지 않으며 5 초 후에 조명이 꺼집니다.

11. 조명 제어 또는 비 조명 제어, 기본 조명 제어, 낮 동안의 충전, 야간에 자동 점등으로 설정할 수 있습니다.

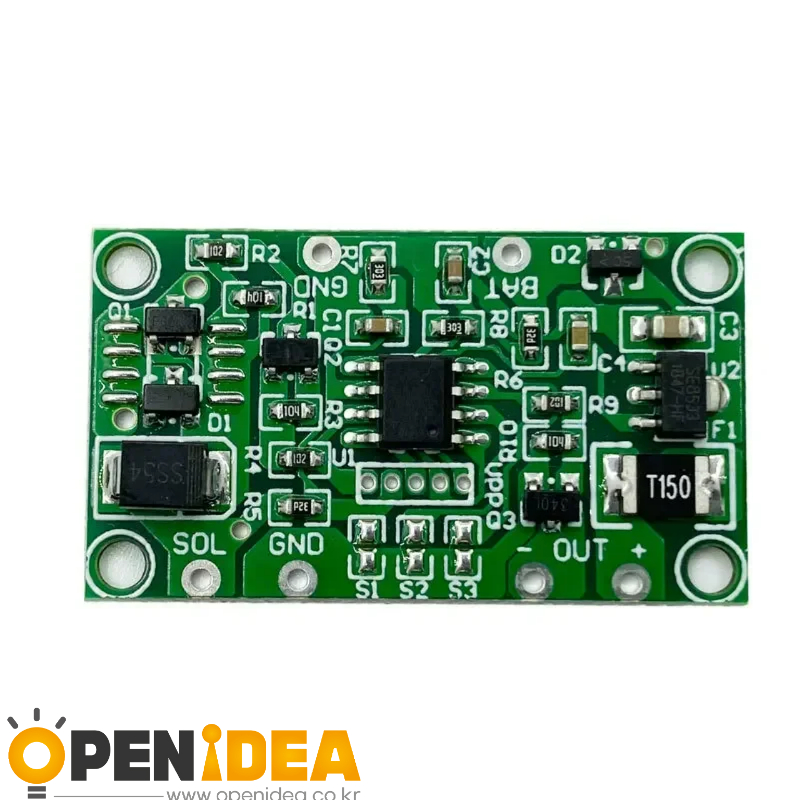

12. 회로 기판은 작은 볼륨 및 다기능, 회로 기판 크기 (20mm * 35mm) 를 실현하기 위해 단일 칩 마이크로 컴퓨터에 의해 제어됩니다.

해당 경우:

1. 태양 경고등, 태양 스트로브 조명, 태양 거리 표지판, 태양 가이드 표지판, 태양 내비게이션 조명 및 기타 장소에서 사용할 수 있습니다

2. 태양 경관 조명, 태양 가로등, 태양 릴레이, 태양 모니터링, 태양 간판 등에 사용할 수 있습니다.

3. 이 회로 기판에는 라이트 드라이브 기능이 없습니다. 저비용 운전이 필요한 경우 회로 기판의 자체 회수 퓨즈를 LED를 구동하기에 적합한 저항으로 교체 할 수 있습니다. 그러나 이것을 적용 할 때 다음 사항을주의해야합니다. 1.1A 내에서 통제해야합니다. 두 번째는 전류 제한 저항의 전력 소비 및 온도 상승이 합리적인 범위 내에서 제어되어야한다는 것입니다.

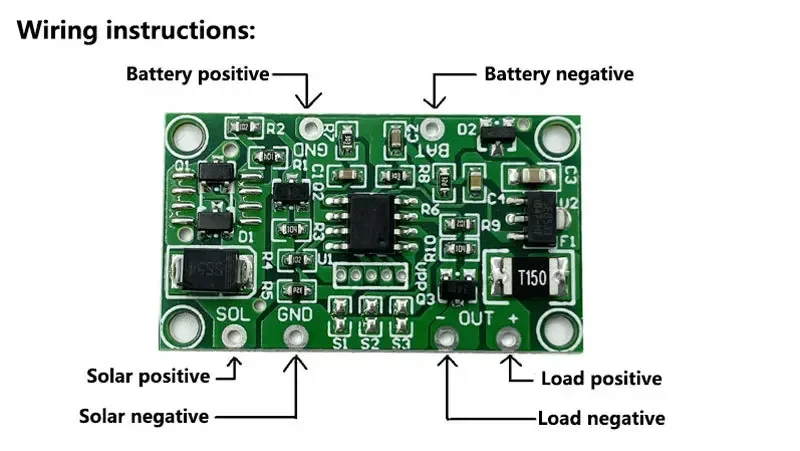

배터리 설정:

6V 및 12V 납산 배터리 및 3.7V 단일 셀 리튬 배터리의 경우 회로 기판이 전압에 따라 자동으로 결정됩니다. 3.2V 단일 셀 리튬 인산 철 배터리의 경우 전압이 3.7V 단일 셀 리튬 철 배터리와 겹치므로 3.2V 단일 셀 리튬 철 인산 배터리를 사용할 경우, 수동으로 설정해야합니다.

회로 기판。 S2 단락 지점이 열리면 납산 6V 배터리, 납산 12V 배터리 및 단일 3.7V 리튬 배터리에 해당합니다. 단락 회로는 단일 3.2V 리튬 인산 철 배터리에 해당합니다. S2 의 기본값은 개방 회로 상태입니다.

이 회로 기판은 위의 네 가지 유형의 배터리 만 지원하며 다른 배터리는 지원되지 않습니다. 다른 유형의 배터리는 사용하지 마십시오.

다른 유형의 배터리를 사용해야하는 경우 Google에 문의하여 하드웨어 및 소프트웨어를 적절하게 조정하십시오.

플래시 설정:

회로 기판상의 S3 의 개방 회로는 오래 켜져 있고 단락 회로는 깜박입니다. S3 기본값은 개방 회로입니다. 단락 회로 S3 후, 플리커 주파수는 약 1Hz 이다.

조명 제어 설정:

기본 회로 기판입니다. S1 은 열린 상태에서 조명 제어 기능이 효과적입니다. 즉, 낮에는 충전하고 밤에는 자동으로 켜집니다. 단락 회로 S1 후, 조명 제어 기능이 유효하지 않습니다. 즉, 낮에는 충전되고 낮에는 밤에 켜집니다.

패키지 포함:

1PCS 3.7V 태양광 잔디 조명 컨트롤러 6V 12V 태양열 기둥 헤드라이트 컨트롤러
