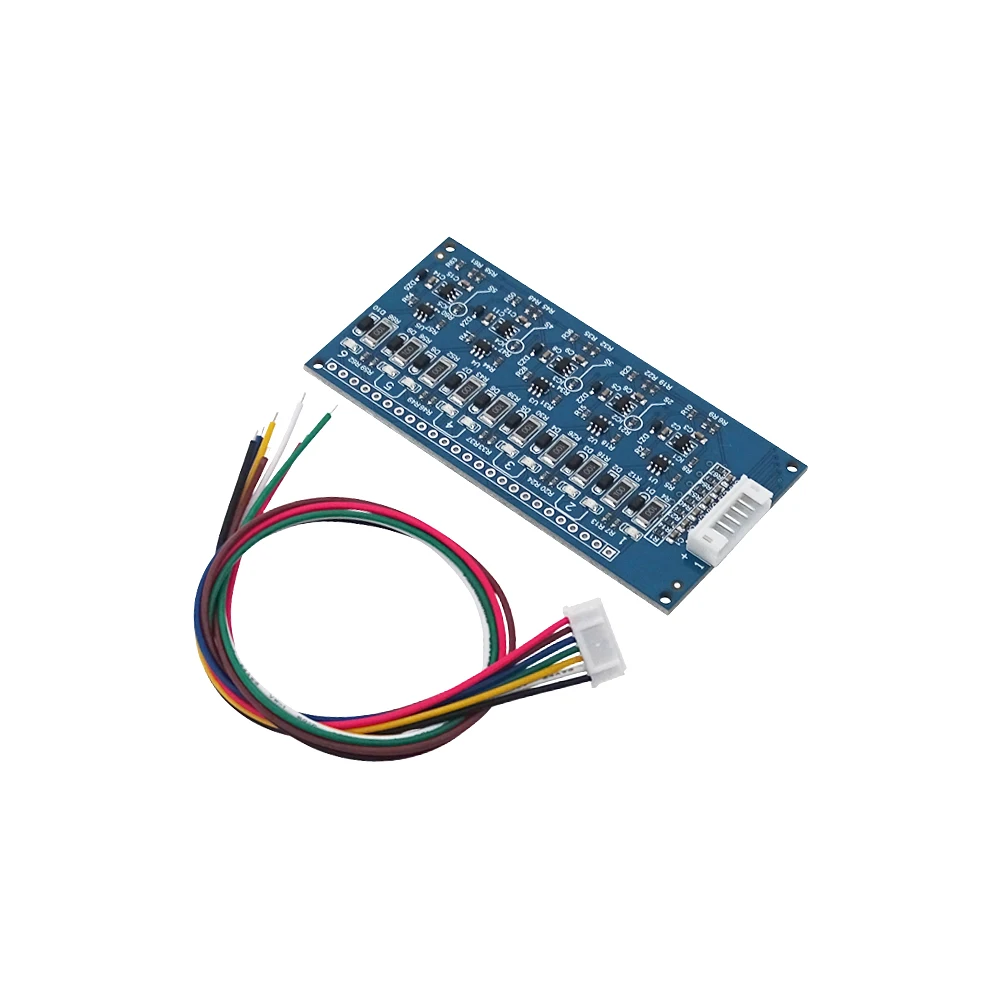

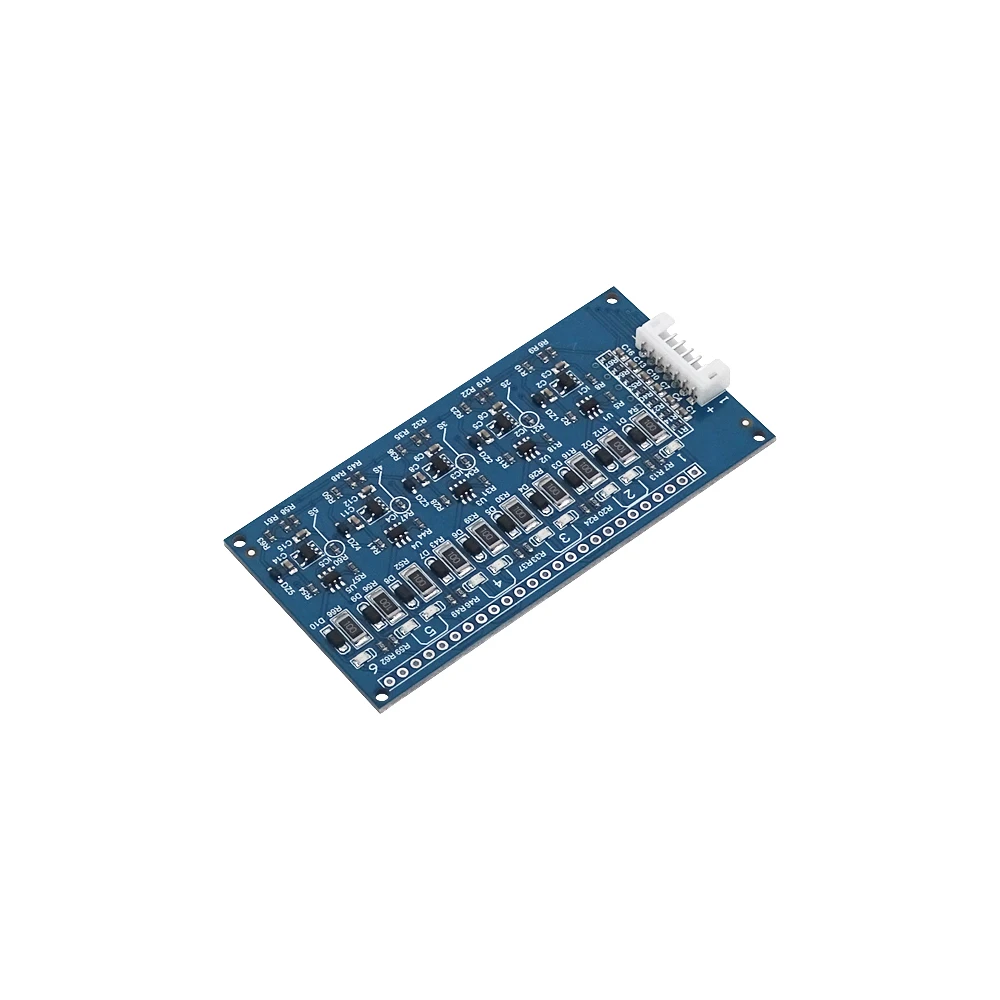

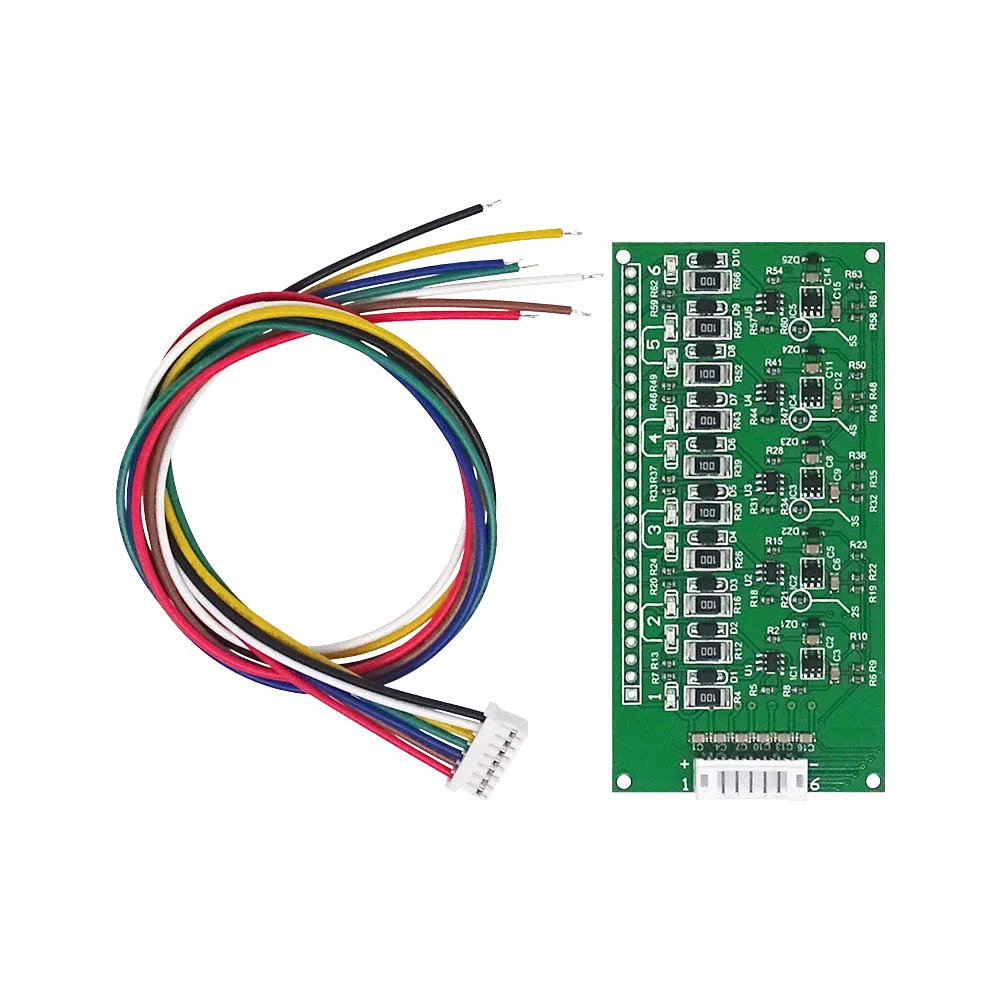

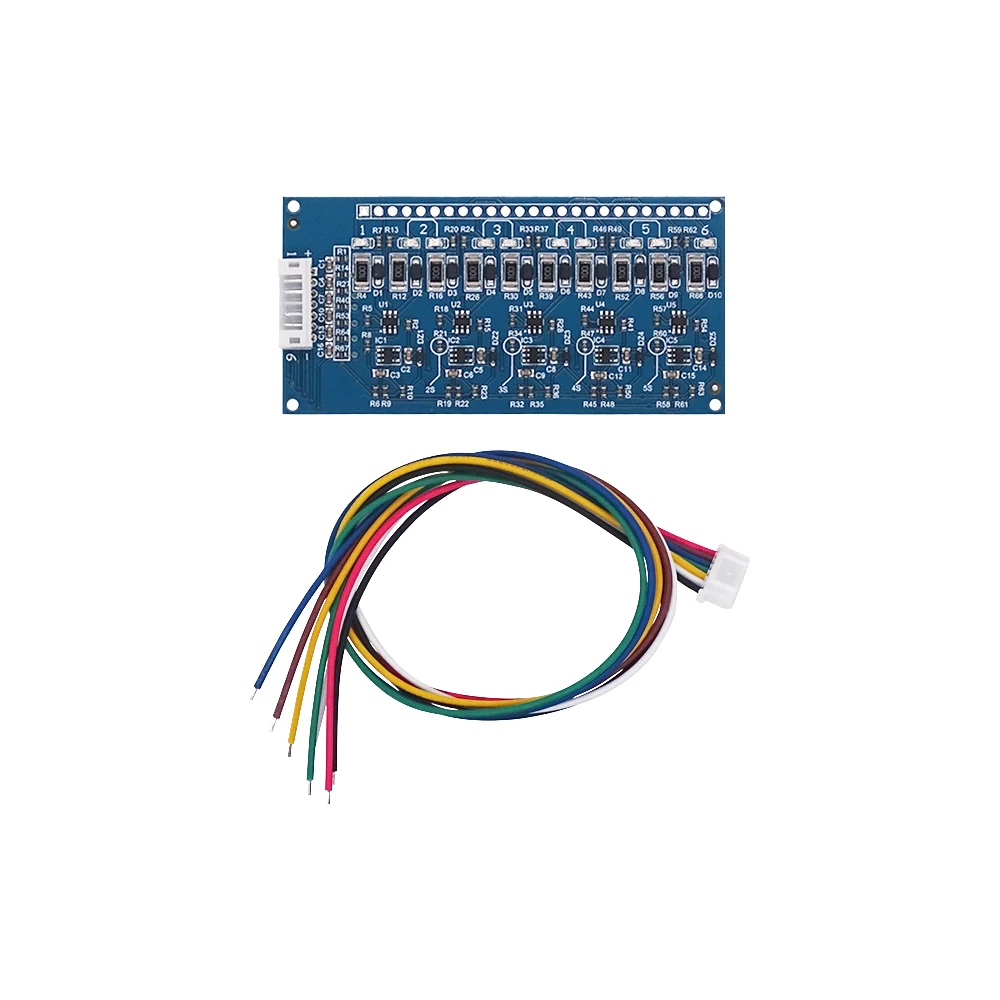

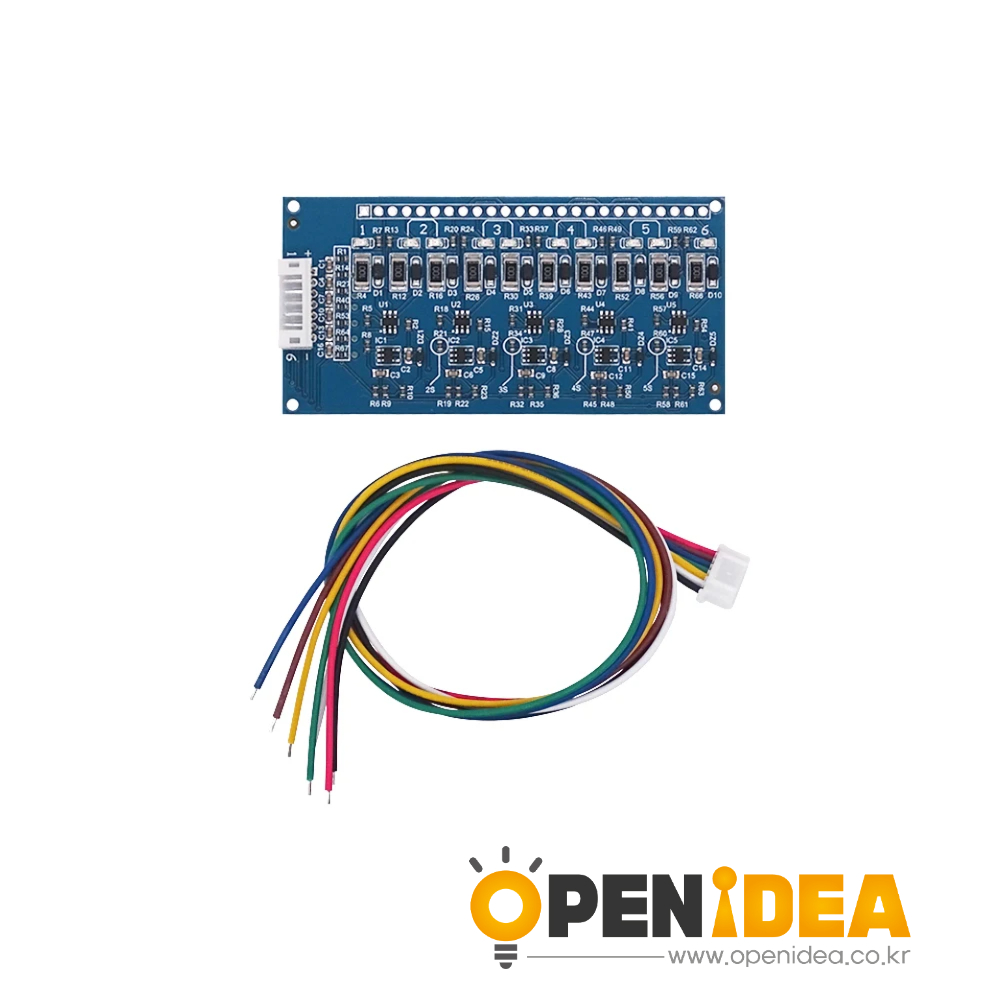

기능 세부정보

기능 설명

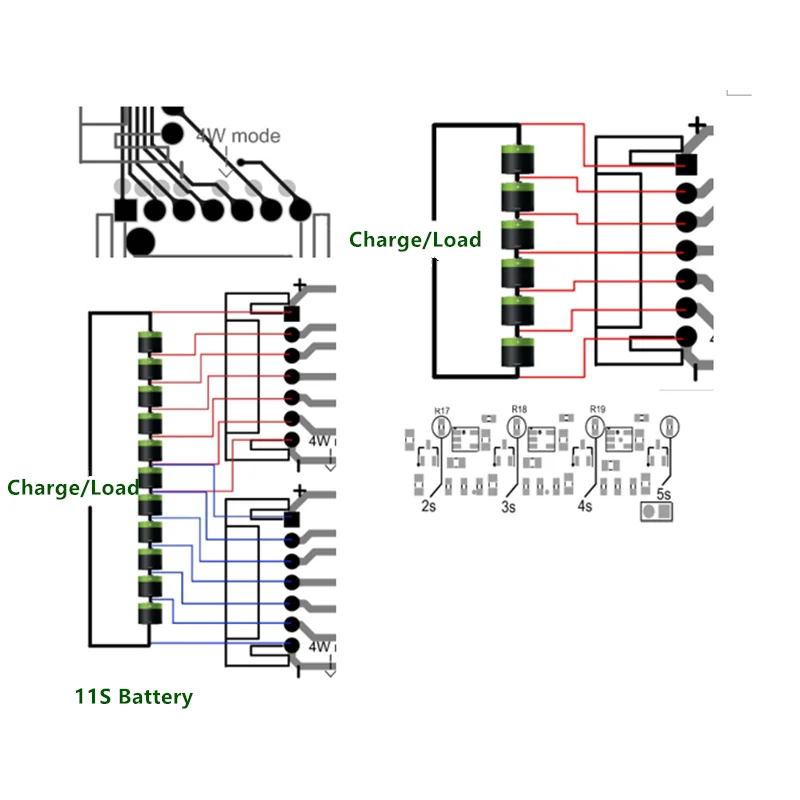

보호 보드의 배선 다이어그램은 아래와 같습니다.

이 보호 보드는 배터리 스트링 수를 2~6개 스트링으로 보호할 수 있습니다.배선은 PCB의 '+' 표시 끝에서 연결되어야 합니다.6줄 이하의 배터리 팩의 경우 PCB에 표시된 저항을 제거해야 합니다(예: 3줄만 연결하는 경우 보드에 표시된 3S로 표시된 저항을 제거해야 하며 다른 저항은 움직이지 말고 4선을 연결해야 합니다). 양극, 나머지 문자열 번호 등).

더 많은 배터리 팩 스트링을 수용하기 위해 보호 보드를 직렬로 연결할 수 있습니다.직렬로 연결된 다중 칩의 수에는 상한이 없습니다.배선 다이어그램은 아래 그림과 같습니다.전압을 전달하려면 인접한 두 개의 스트링이 겹쳐야 합니다.6줄 이상의 배터리 팩에 필요한 보호보드 계산은 다음 표에 나와 있습니다.

1.2-2.8V와 1.2-4.5V의 차이점

칩의 전원 전압은 최대 6V이며 전원 전압이 5V를 초과하지 않도록 전압 조정기 다이오드 또는 LDO(저드롭아웃 선형 조정기)를 추가해야 합니다.6/5.0V는 과전압으로 인해 칩이 손상되지 않도록 합니다.전압이 전압 조정기 다이오드 전압 조정 값을 초과하면 조정된 상태를 유지하려면 몇 밀리암페어의 전류가 필요하며, LDO는 조정된 상태를 유지하려면 수십 마이크로암페어의 전류만 필요합니다.따라서 몇 밀리암페어의 대기 전류를 수용할 수 있는 경우 LDO가 없는 버전을 1.2~4.5V의 전압 범위에서 사용할 수도 있습니다(22Ω과 같이 더 높은 저항의 전력 저항기를 교체해야 함).

2선 모드/4선 모드

배터리 전압 차이가 30mV보다 낮으면 회로는 불안정한 상태로 들어가고, 이때 평형 전류는 감소하고 LED는 꺼집니다.4선 모드는 전류와 전압을 두 개의 경로로 나누어 전압 측정에 대한 와이어 전압 강하의 영향을 제거하므로 4선 모드는 더 낮은 전압 차이로 회로를 불안정한 상태로 만들 수 있습니다.2선 모드와 4선 모드는 동일한 밸런싱 정확도를 갖지만 4선 모드는 배터리 전압의 밸런스를 더 빠르게 맞출 수 있습니다.4선 모드에서는 아래 그림과 같이 두 인터페이스의 7개 전선을 잘라내고 PH2.0 7P 플러그를 설치한 후 설치 순서대로 배터리 팩에 전선을 함께 설치해야 합니다.큰 전류 균형을 위해서는 4선 모드를 선택하는 것이 좋습니다.4선 모드를 사용하는 데 기본 200mA 전류는 필요하지 않으며 낮은 전류에서는 균등화 시간이 크게 다르지 않습니다.

주의사항:

1.배선 순서는 반전될 수 없습니다.양극에서만 연결할 수 있으며 배선을 반대로 할 수 없습니다.회로에는 과전압 및 역접속 보호 기능이 있지만 고정밀 칩 보호용으로만 사용됩니다.역방향 연결의 경우 모든 배터리가 연결될 수 있습니다.전압은 모두 1V로 방전되므로 보호보드를 연결한 후 반드시 테스트를 해보세요.

2.여러 개의 보호 보드를 직렬로 연결하는 경우 그림과 같이 배선해야 합니다.가장 낮은 배터리 전압이 두 배터리 사이를 통과할 수 있도록 인접한 두 배터리를 동일한 배터리에 연결해야 합니다.보드의 저항을 보호하십시오.제거된 저항이 잘못된 경우 두 가지 상황이 발생할 수 있습니다. ① 마지막 배터리 스트링의 균형이 맞지 않습니다. ② 모든 배터리의 전압이 1V로 떨어질 때까지 균형을 멈출 수 없습니다.

3.2시간 동안 모든 조명이 꺼진 후 배터리 전압 일관성을 테스트하고(배터리 용량에 따라 평형에 도달하는 데 시간이 더 걸릴 수 있음) 다음 2일 이내에 배터리 팩 전압 강하를 테스트합니다.보호 보드의 대기 전류가 매우 낮기 때문에 배터리의 자체 방전이 배제되고 배터리 균형이 일정할 때 시간이 지나도 전압이 너무 많이 떨어지지 않습니다.

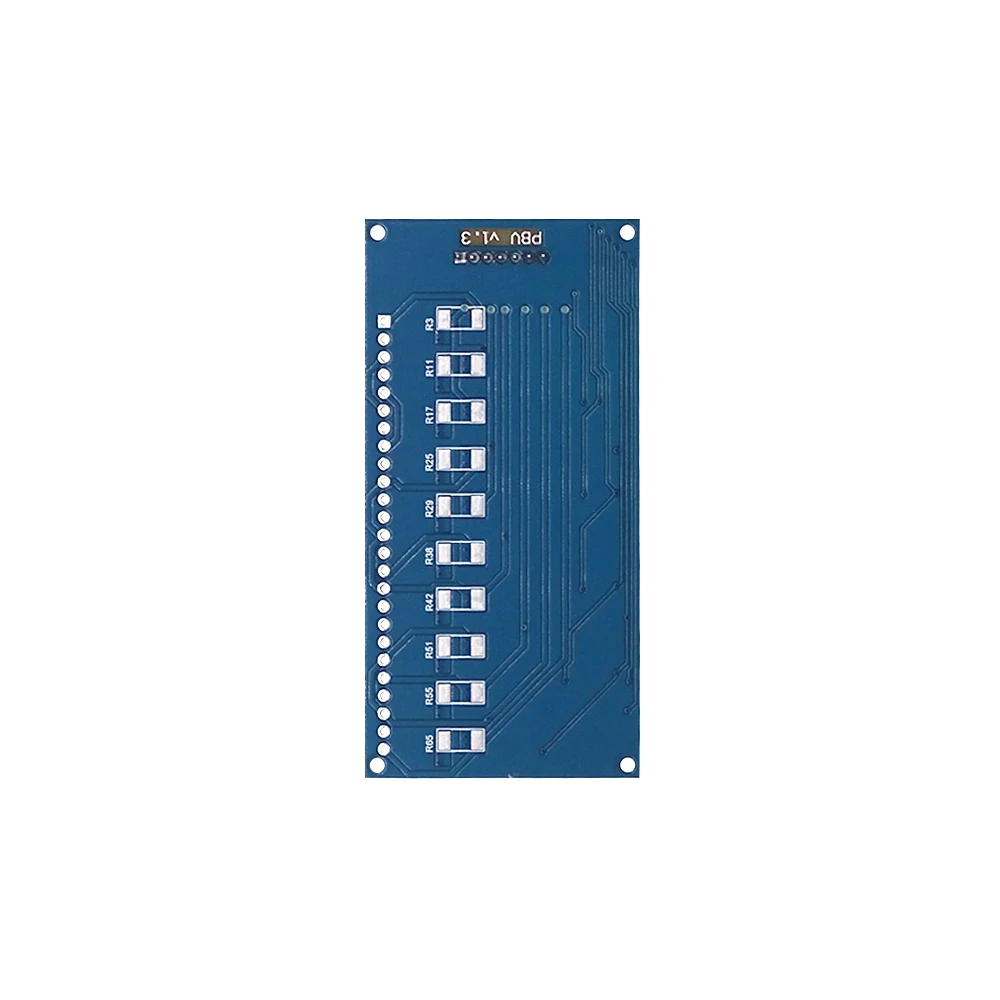

4. 2010 패치 저항 패드 세트는 보호 보드 뒷면에 예약되어 있어 용접 저항으로 균형 잡힌 전류를 증가시킬 수 있습니다. 밸런스 전류가 200mA일 때 하루에 4.8AH의 전기를 방전할 수 있으며, 50AH의 단일 계산으로 약 10%의 용량 편차를 보정할 수 있습니다. 특별히 필요한 경우가 아니라면 밸런스 전류를 늘리는 것은 권장되지 않습니다. 전류가 증가하고 열이 더욱 심각해집니다. 보호판의 방열 공간이 부족하면 사고가 발생할 수 있습니다. 또한, 균형 잡힌 전류가 더 크기 때문에 남은 배터리 전력을 더 빨리 소모합니다.
