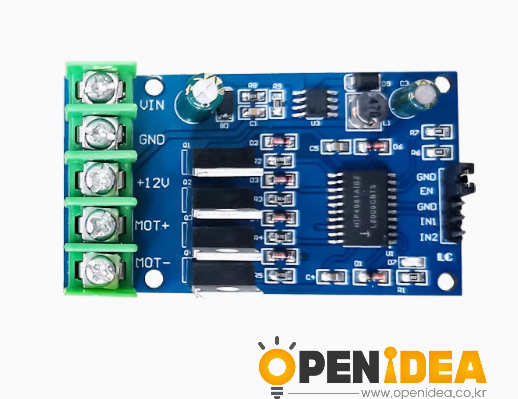

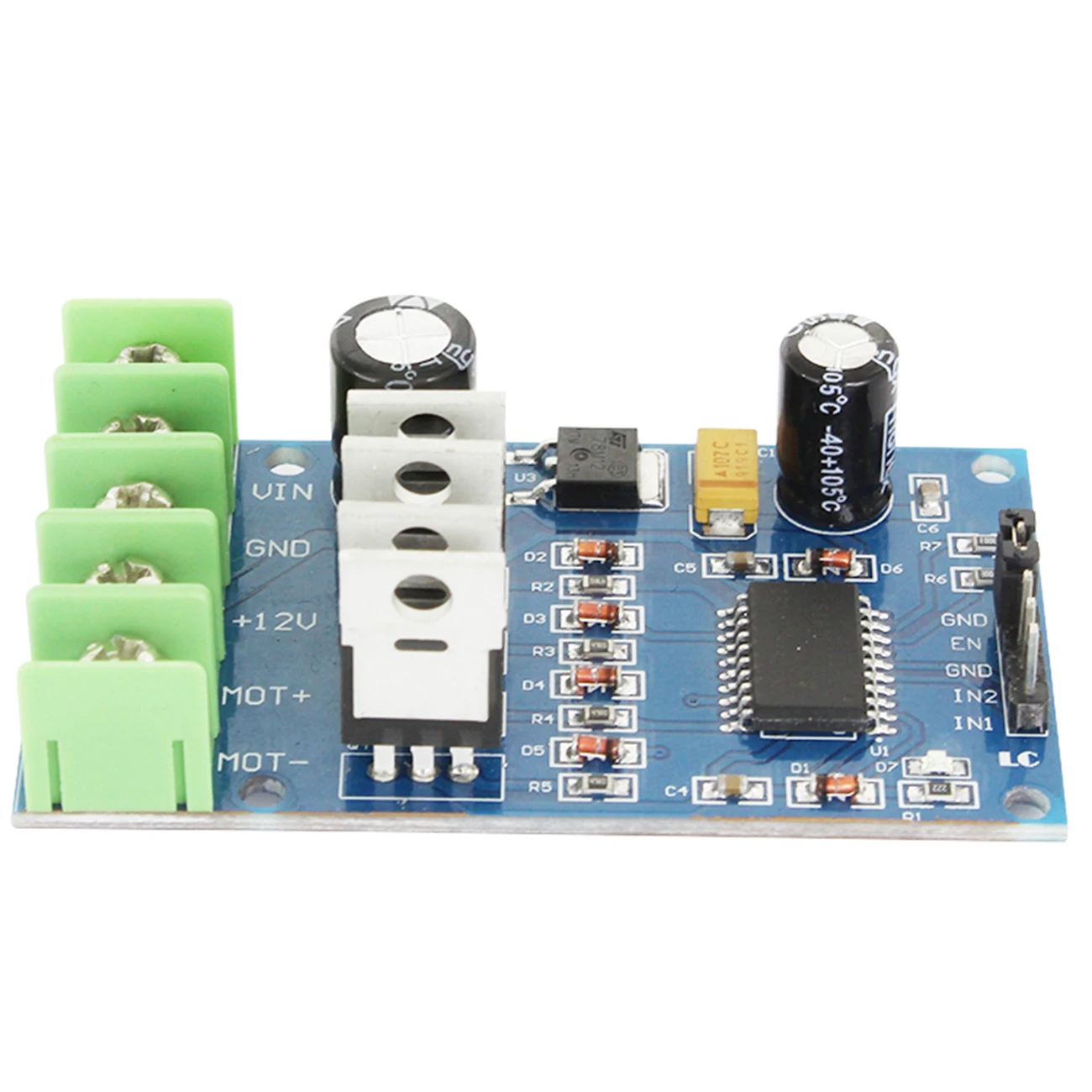

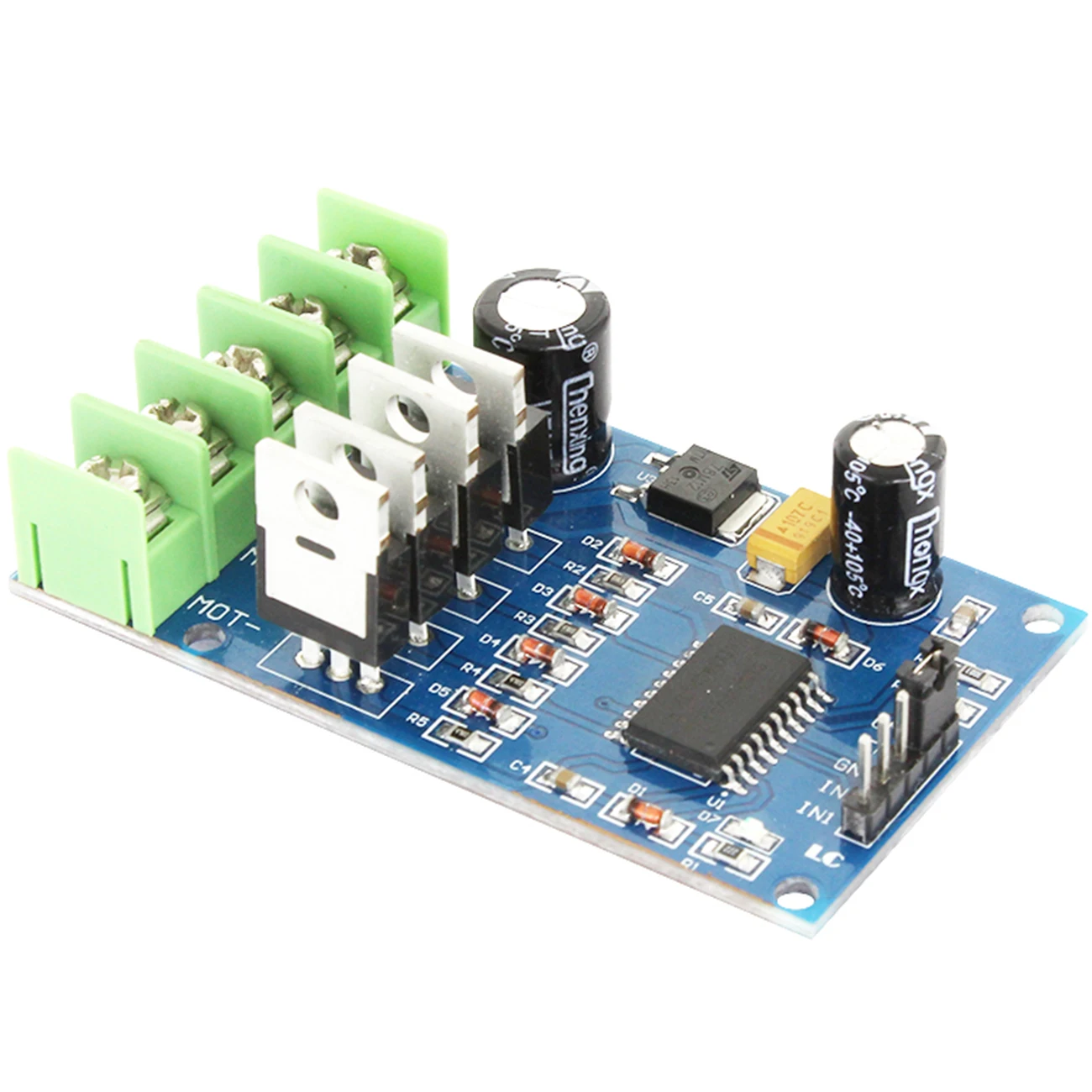

170W 고출력 H-브리지 모터 드라이버 모듈 DC 용 NMOS 브레이크 듀티 사이클 5-40V 모터 4 외부 NMOS 튜브 2 개의 PWM 입력

설명: 고출력 H 브리지 모터 드라이브 모듈은 단일 H 브리지 드라이버와 4 개의 외부 NMOS 튜브로 구성됩니다. 열이 작고 브레이크가 잘 작동합니다. 제품 매개 변수: 1. 풀 브리지 드라이버 칩 + 낮은 저항 55V110ANMOS 로 모터를 앞뒤로 돌릴 수 있습니다. 2. 2 개의 PWM 입력, 듀티사이클은 0-100% 로 조절됩니다. 즉각적인 제동 능력. 3. 작동 전압은 10-40V 이고 전력은 170W 미만입니다. 제어는 간단하고 편리합니다. 모터를 제어하기 위해 3 개의 입력 라인 만 필요합니다 5 칩 내장 데드 타임 하드웨어 제어, 빈번한 역전에 더 적합합니다. 파이프 자체의 손실을 줄입니다. 6. 모듈 뒷면에 주석 도금. 도체는 더 큰 전류를 통과 할 수 있습니다. 7. 5V, 3 .. 3V 논리 입력을 지원합니다. 모든 유형의 단일 칩 IO 포트 직접 제어에 적합합니다. 아날로그 입력으로 모터의 양극 및 음극 회전을 제어 할 수도 있습니다. 8. 보드 크기: 38.8*67.5mm 지침: 1. 포지티브 및 네거티브 턴 컨트롤: IN1 = 1; IN2 = 0. 모터는 양의 회전입니다. IN1 = 0; IN2 = 1. 모터는 음의 회전입니다. IN1 = 0; IN2 = 0. 모터가 제동 중입니다 2. PWM 속도 제어: IN1 = PWM 펄스 (0-100%);IN2 = 0. 양의 선회 속도 조절 가능. IN1 = 0; IN2 = PWM 펄스 (0-100%). 네거티브 선회 속도 조절 가능. IN1 = 0;IN2 = 0. 모터가 제동 중입니다. 패키지 포함: 1X 170W 고출력 H-브리지 드라이브 보드

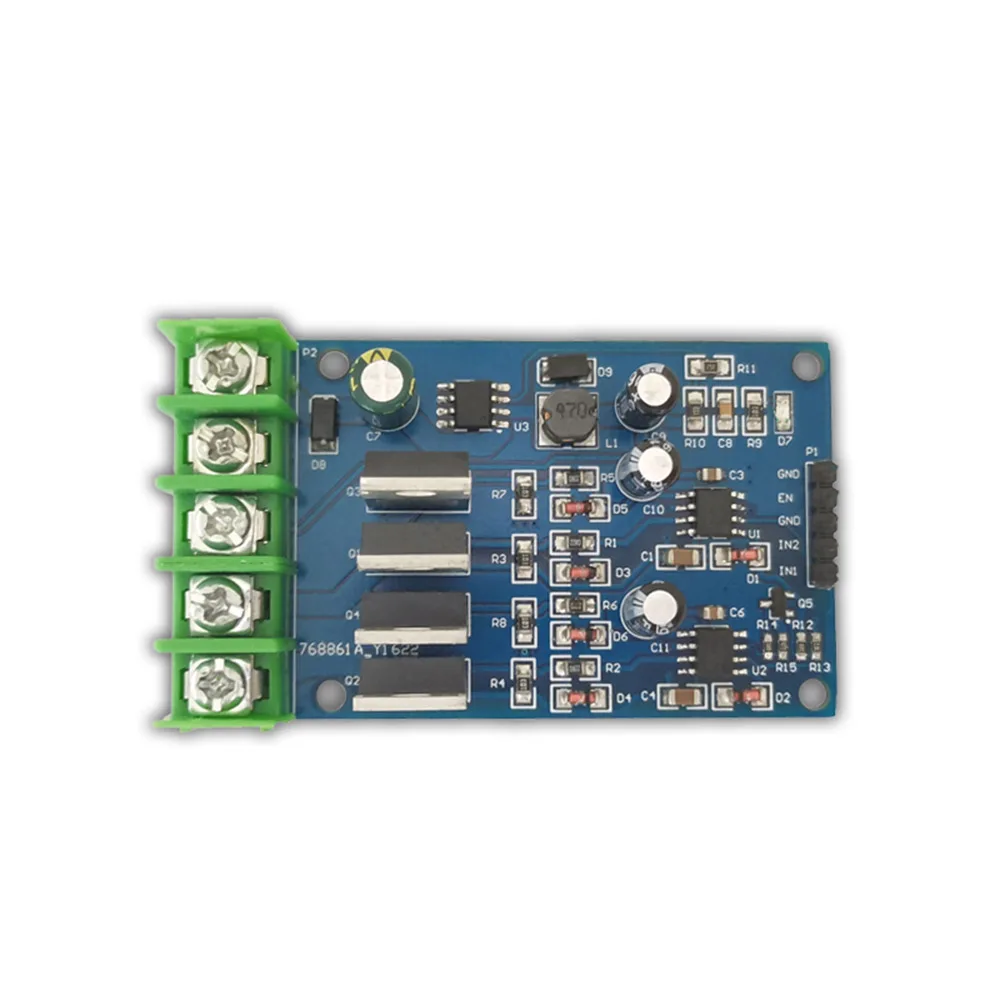

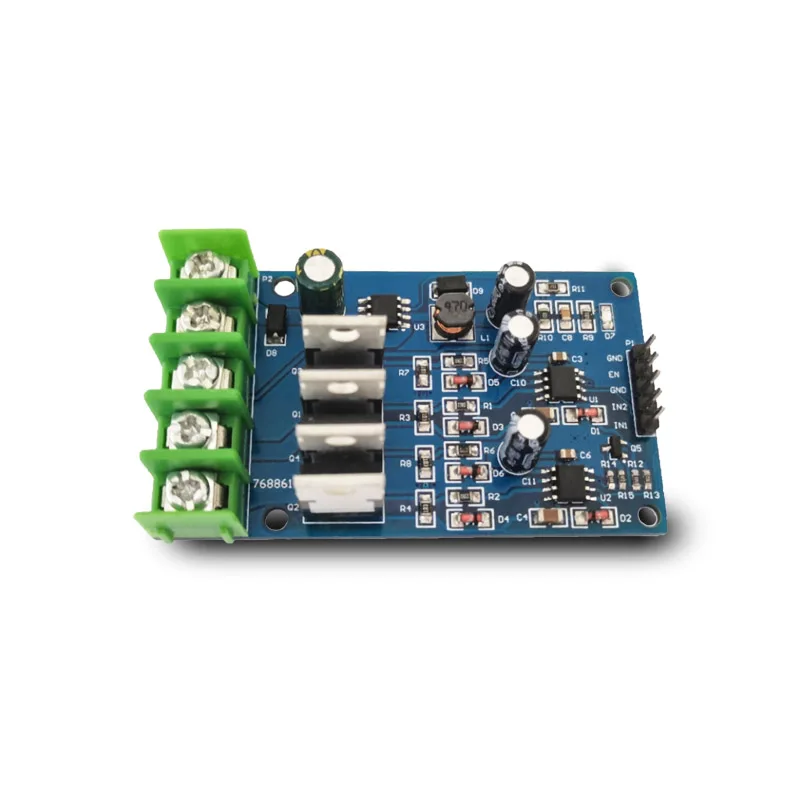

비상 브레이크 전진 및 후진 5-30v 모터 모듈을 갖춘 새로운 고출력 H-브리지 모터 드라이브 NMOS

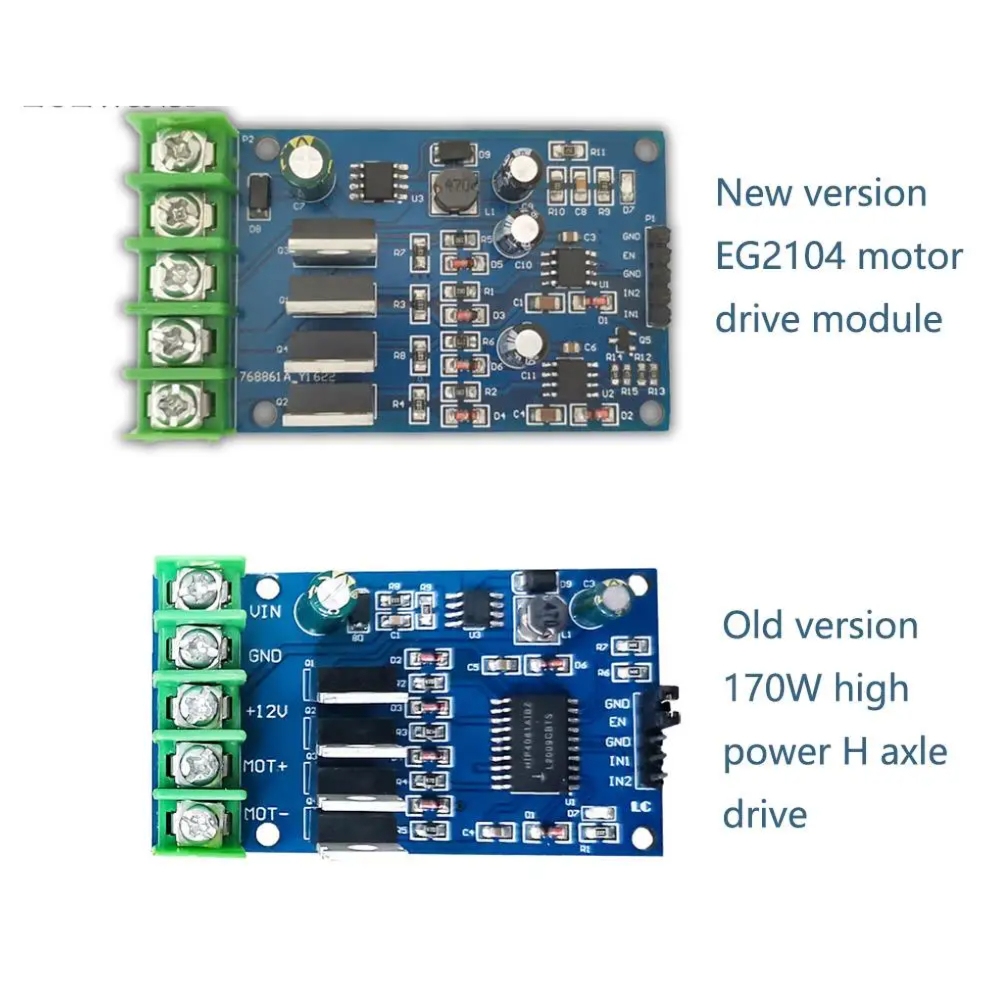

참고: 새 버전은 PWM에 의해 구동되어야합니다.

풀 브리지 드라이브 칩 + 로우 패스 내부 저항 55v110a NMOS를 채택하여 모터의 전진 및 후진 회전을 실현합니다

2 개의 PWM 입력, 0-100% 내에서 조절 가능한 듀티 사이클, 즉각적인 제동 기능

작동 전압 10v-40v, 17ow 이하의 전력

컨트롤은 매우 간단하고 편리합니다. 모터를 제어하기 위해 3 개의 입력 라인 만 필요합니다.

이 칩에는 데드 밴드 하드웨어 제어 기능이 내장되어있어 빈번한 정류에 더 잘 적응하고 파이프 손실을 줄일 수 있습니다

모듈의 뒷면은 주석 도금되어 있으며 전선은 더 많은 전류를 흐를 수 있습니다

5V 및 3.3V 논리 입력을 지원합니다. 단일 칩 마이크로 컴퓨터의 각 유형의 Lo 포트를 직접 제어하는 데 적합합니다. 또한 아날로그 입력을 통해 모터의 정방향 및 역방향 회전을 제어 할 수 있습니다

플레이트 크기: 38.8*67.5mm
