TTL/232/485/직렬 이더넷/UART 이더넷 직렬 데이터 투명 전송/CH9120 모듈

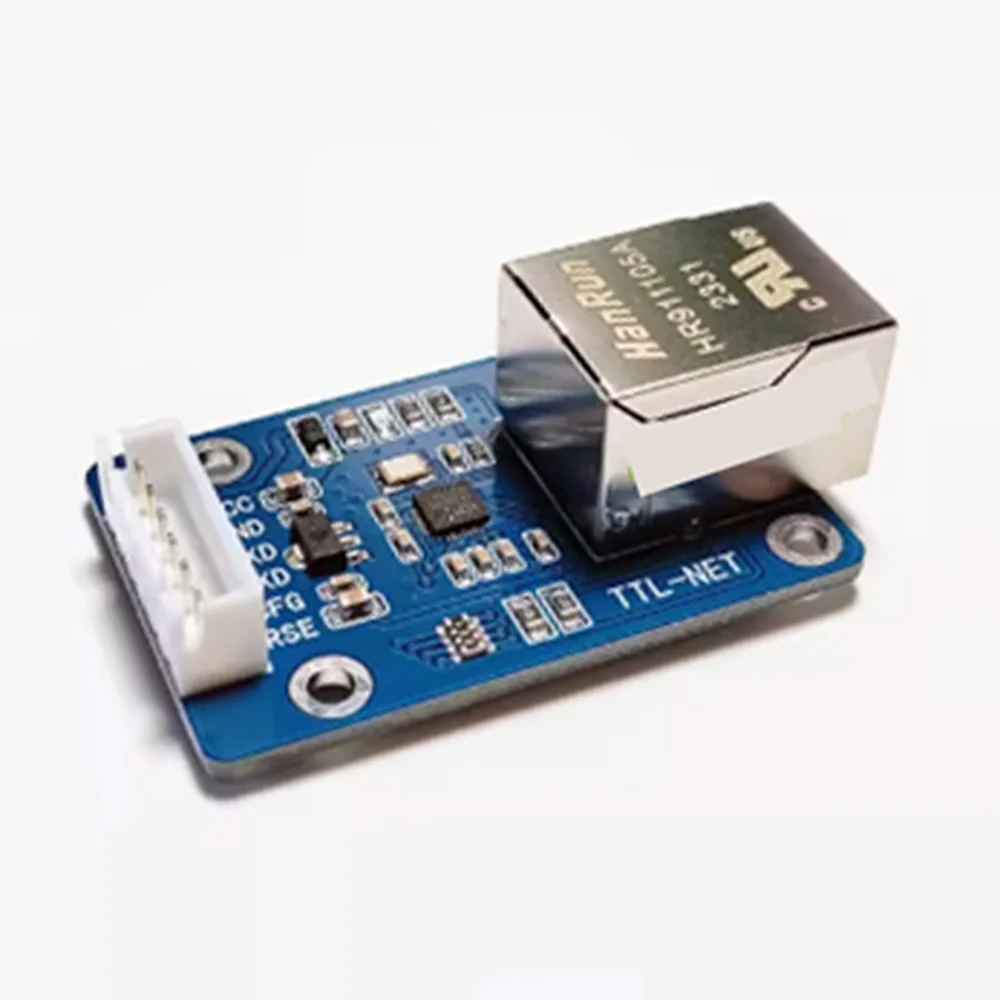

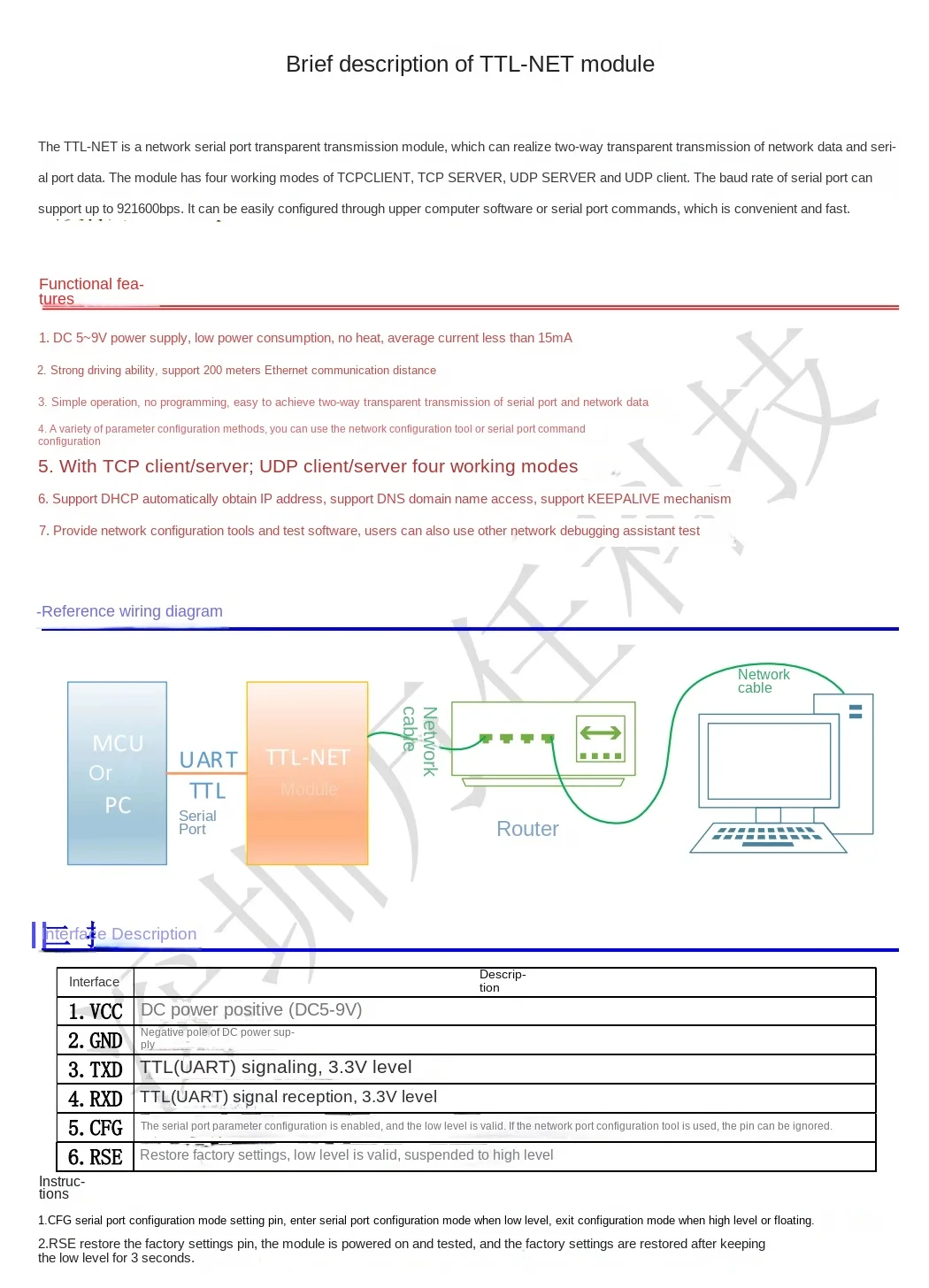

TTL-NET 모듈에 대한 간략한 설명

TTL-NET 네트워크 데이터 및 직렬 포트 데이터의 양방향 투명 전송을 구현할 수 있는 네트워크 직렬 포트 투명 전송 모듈입니다. 모듈에는 TCP 클라이언트, TCP 서버, UDP 서버 및 UDP 클라이언트의 네 가지 작업 모드가 있습니다. 직렬 포트 전송 속도는 최대 921600bps 를 지원할 수 있으며 상위 컴퓨터 소프트웨어 또는 직렬 포트 명령을 통해 쉽게 구성할 수 있으므로 편리하고 빠릅니다.

기능적 특징

1. DC 5-9V 전원 공급 장치, 저전력 소비, 난방 없음, 평균 전류 15mA 미만

2. 200 미터의 이더넷 통신 거리를 지원하는 강력한 주행 능력

3. 간단한 조작, 프로그래밍 필요 없음, 직렬 포트 및 네트워크 데이터의 양방향 투명 전송 용이

4. 네트워크 구성 도구 또는 직렬 포트 명령을 사용하여 구성 할 수있는 다중 매개 변수 구성 방법

5. TCP 클라이언트/서버 및 UDP 클라이언트/서버의 네 가지 작업 모드가 있습니다.

6. DHCP 자동 IP 주소 수집, DNS 도메인 이름 액세스 및 KEEPALIVE 메커니즘을 지원합니다.

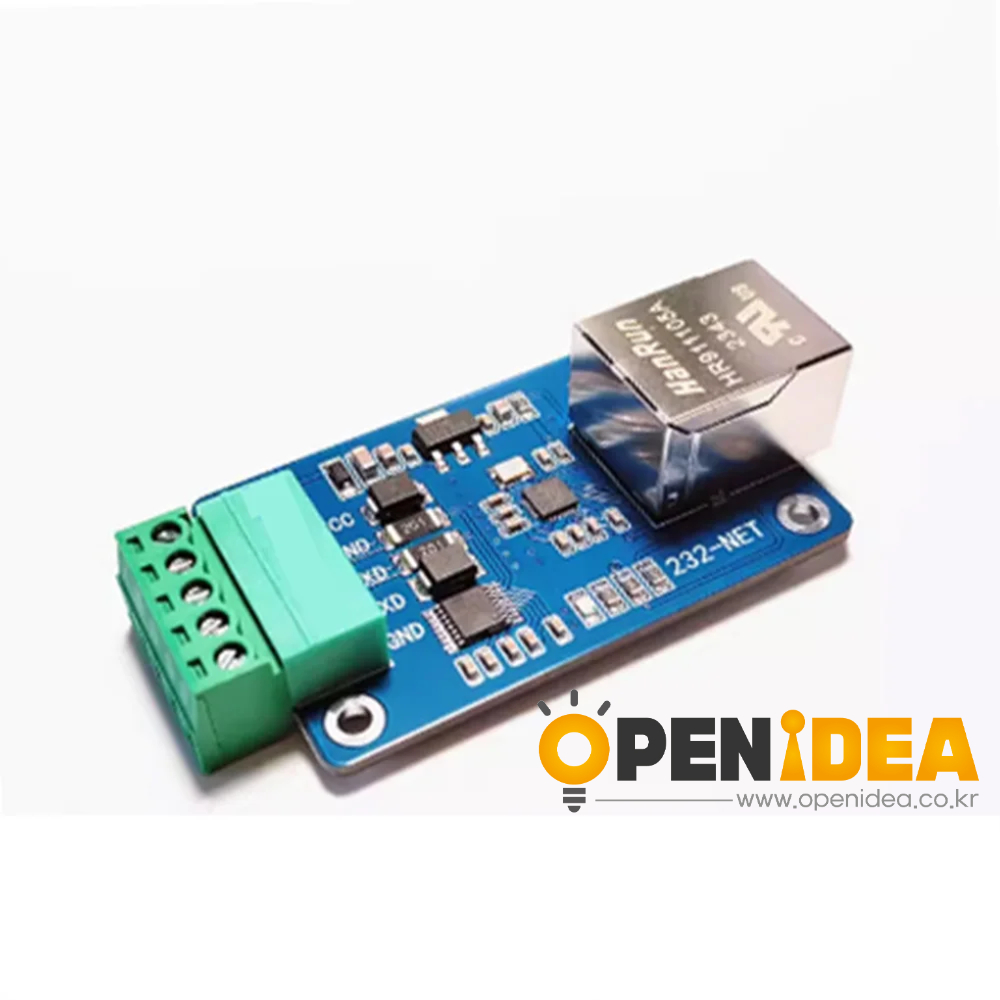

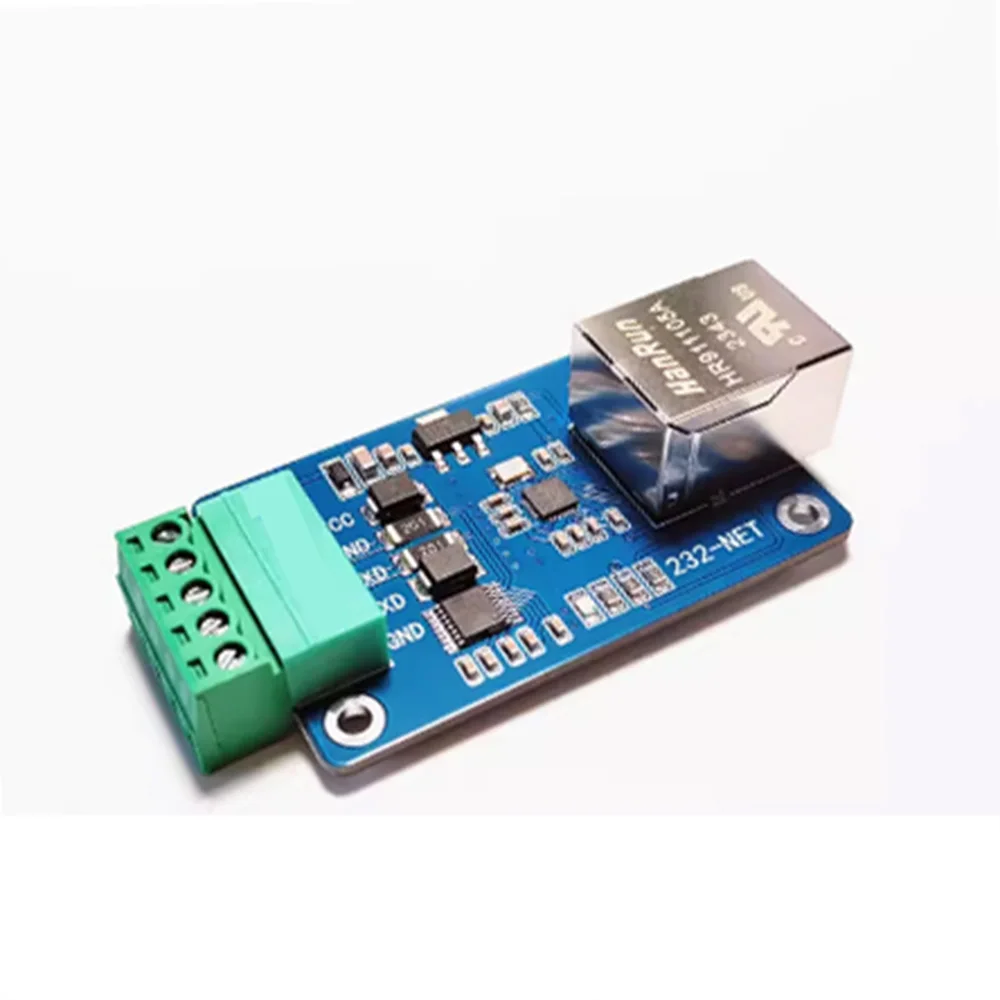

232-NET/485-NET 모듈 사용 지침

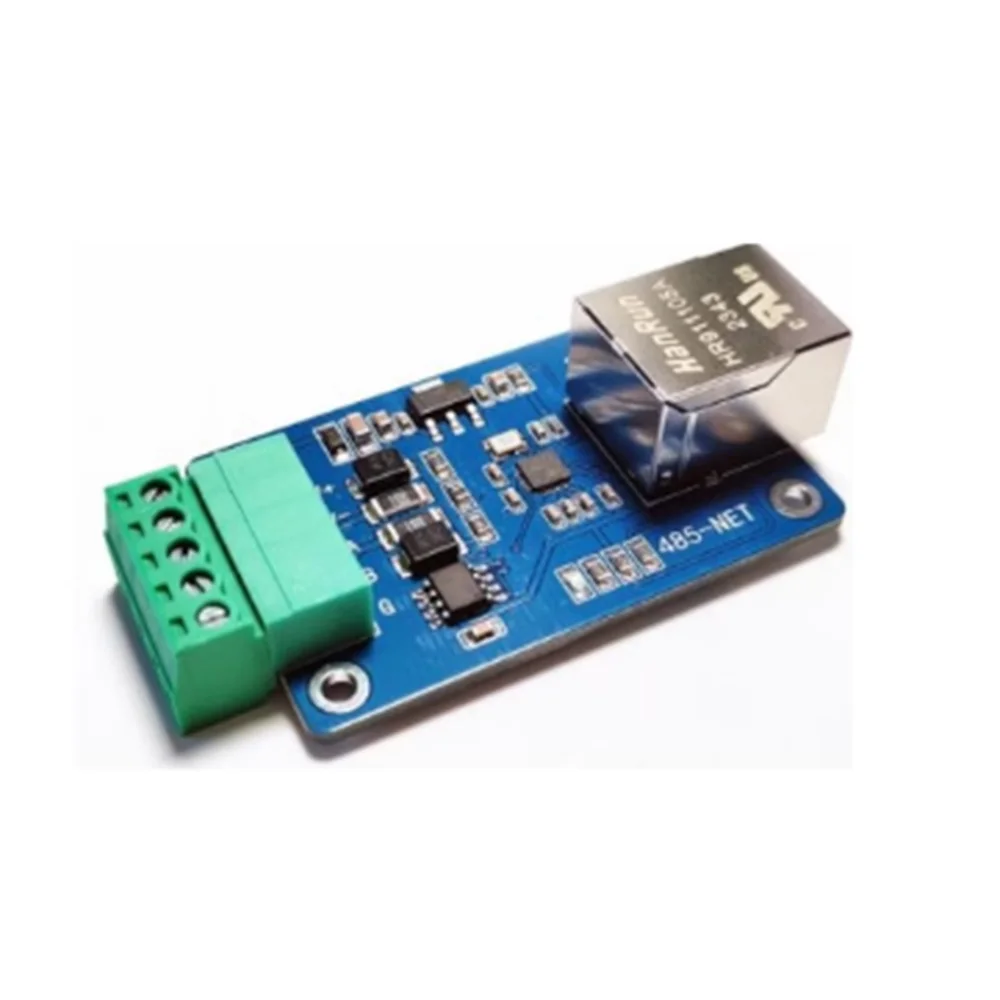

232-NET 및 485-NET 은 네트워크 데이터 및 RS232 또는 RS485 직렬 포트 데이터의 양방향 투명 전송을 구현할 수 있는 네트워크 직렬 포트 투명 전송 모듈입니다. 모듈에는 TCP 클라이언트, TCP 서버, UDP 서버 및 UDP 클라이언트의 네 가지 작업 모드가 있습니다. RS232 직렬 포트 속도는 115200bps 에, RS485 직렬 포트 속도는 921600bps 에 도달할 수 있습니다. 상위 컴퓨터 소프트웨어 또는 직렬 포트 명령을 통해 쉽게 구성 할 수있어 편리하고 빠릅니다.

기능적 특징

1. DC 5 ~ 24V 와이드 전압 공급 장치, 안티 리버스 전원 공급 장치; 낮은 전력 소비, 평균 작동 전류 15mA 미만

2. 200 미터의 이더넷 통신 거리를 지원하는 강력한 주행 능력

3. 간단한 조작, 프로그래밍 필요 없음, 직렬 포트 및 네트워크 데이터의 양방향 투명 전송 용이

4. 네트워크 구성 도구 또는 직렬 포트 명령을 사용하여 구성 할 수있는 다중 매개 변수 구성 방법

5. TCP 클라이언트/서버 장착; UDP 클라이언트/서버 4 가지 작업 모드

6. DHCP 자동 IP 주소 수집, DNS 도메인 이름 액세스 및 KEEPALIVE 메커니즘을 지원합니다.

7. 네트워크 구성 도구 및 테스트 소프트웨어를 제공하고 사용자는 테스트를 위해 다른 네트워크 디버깅 도우미를 사용할 수도 있습니다

. .. 구성 및 테스트 1. 네트워크 포트를 통해 구성

직렬 및 네트워크 포트 매개변수는 상위 컴퓨터 소프트웨어를 통해 구성할 수 있습니다. 자세한 내용은 "232/485-NET 네트워크 포트 구성 지침" 을 참조하십시오. 가능한 한 네트워크 포트를 통해 구성 모듈 매개 변수를 사용하는 것이 좋습니다. 이는 간단하고 직관적이며 편리하고 빠릅니다.

2. 직렬 포트를 통해 구성

협상을 통해 직렬 포트 구성 모드로 들어갈 수 있습니다. 자세한 내용은 "232/485-NET 직렬 포트 구성 지침" 을 참조하십시오. 3. 모듈 테스트 방법

우리가 제공하는 232/485-NET 공동 테스트 소프트웨어를 사용하여 테스트 할 수 있습니다; 사용자는 테스트를 위해 다른 직렬 포트 디버깅 도우미 + TCP 디버깅 도우미를 선택할 수도 있습니다. "232/485-NET 모듈 테스트 지침" 을 참조할 수 있습니다.

4 개의 전기 매개 변수

작동 전압: DC 5V ~ 24V, (한계 범위 DC4.5-30V) 작동 전류: 15mA, (순간 피크 50mA)

작업 온도: -40 ℃에서 80 ℃

작업 습도: 5% RH ~ 95% RH

직렬 포트 속도: 300-921600bps/RS485; 300-115200bps/RS232 네트워크 포트 속도: 10M

네트워크 케이블 길이: 200 미터 이내 네트워크 케이블 인터페이스: RJ45

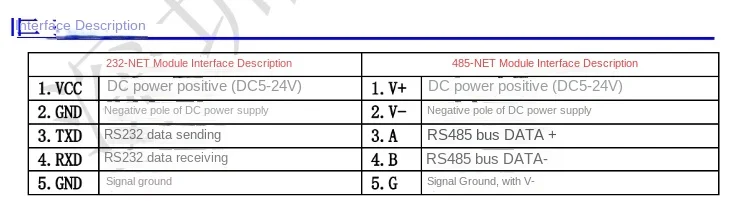

직렬 포트 인터페이스: 5P 플러그 가능 터미널 블록
