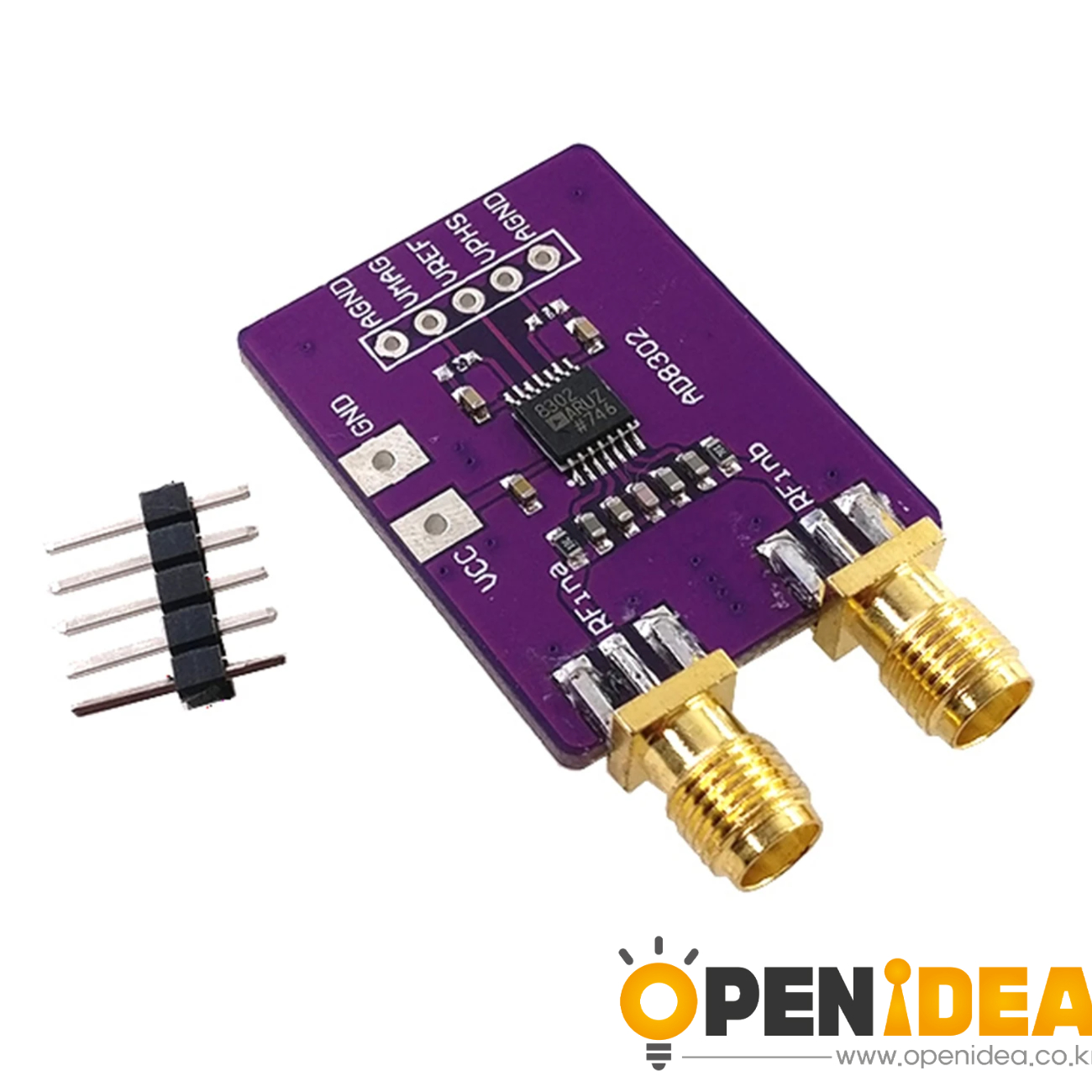

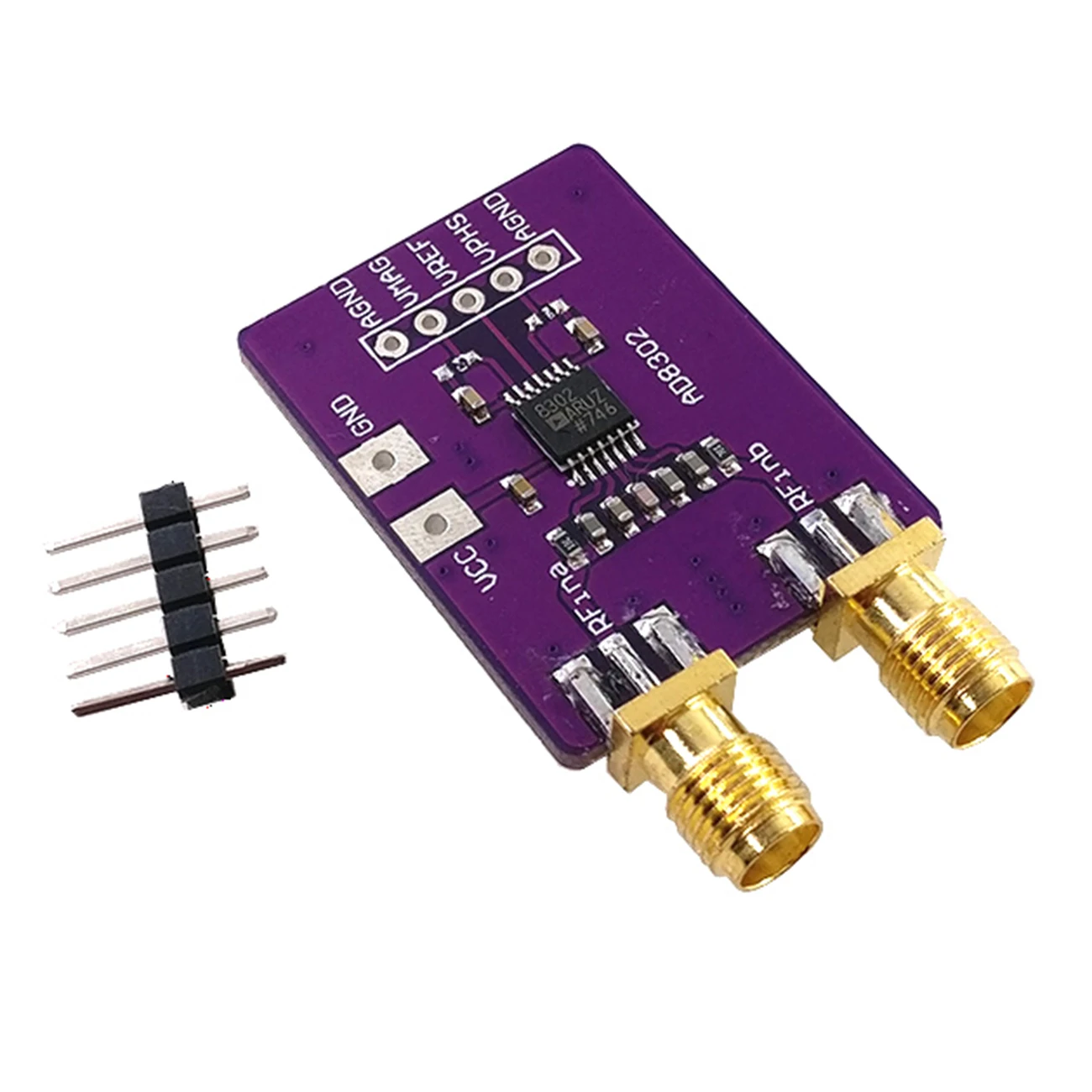

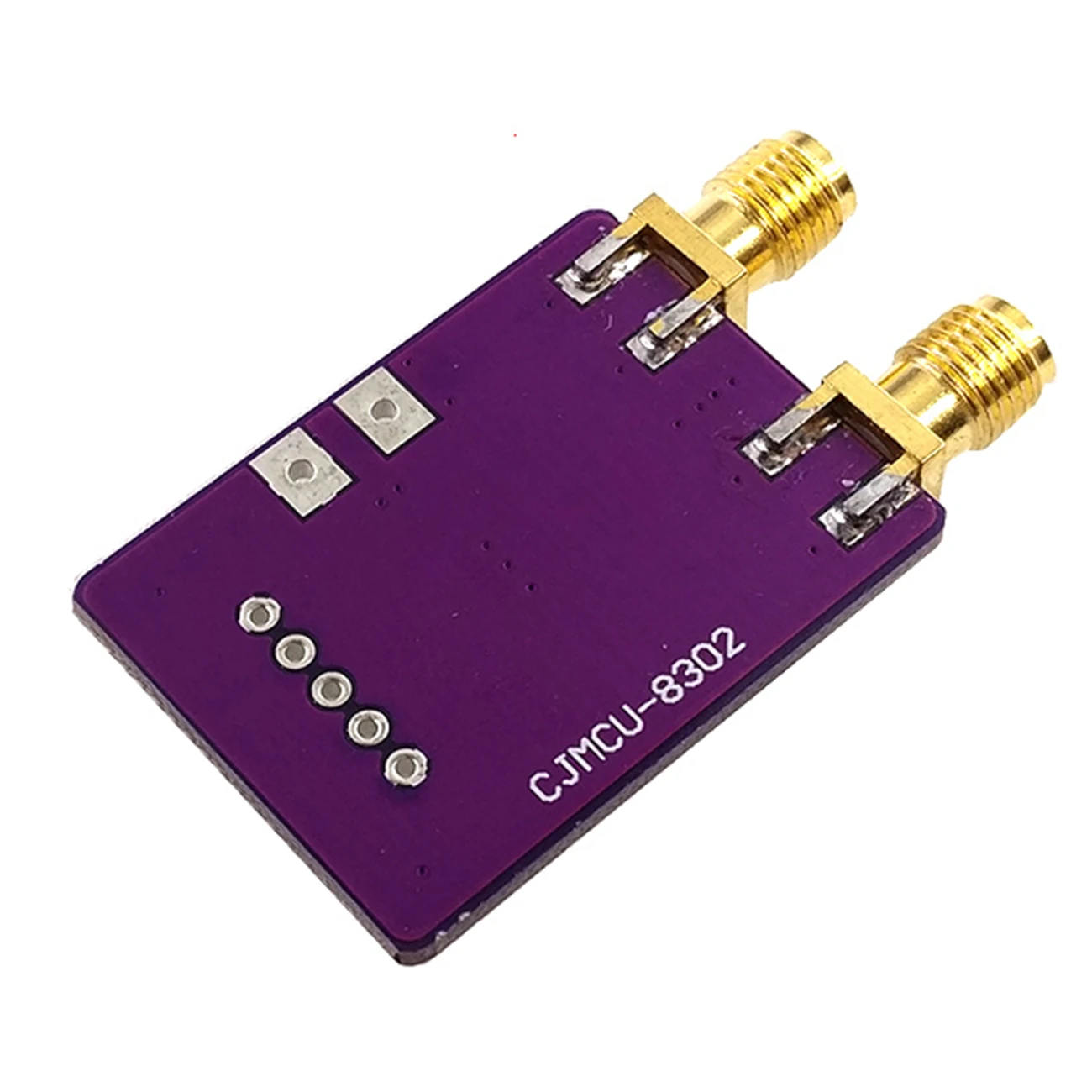

AD8302 광대역 로그 증폭기 (광대역 선형 승산기 + 위상 검출기 모듈) [ZTA179-519]
  • AD8302 광대역 로그 증폭기 (광대역 선형 승산기 + 위상 검출기 모듈) [ZTA179-519]

AD8302 광대역 로그 증폭기 (광대역 선형 승산기 + 위상 검출기 모듈) [ZTA179-519]

4.0 0리뷰
11,400 원
구매혜택:         적립 마일리지 : +11원 (상품 : 11원)
자체상품코드:  ZTA179-519
브랜드:      OPENIDEA
수량:
1~2일 (재고 소진시 약 1주일 소요될 수 있습니다.)
총 상품금액(VAT 포함):   11,400원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
바로구매하기 장바구니
추천 상품
  • 11,070원
  • 2,790원
  • 3,600원
  • 1,900원
  • 2,400원
  • 2,200원
  • 5,900원
  • 2,800원
  • 9,300원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내



제품 특징

  1. 동일한 주파수 신호의 두 열 사이의 위상차는 전기 기기, 동기 감지의 데이터 처리 및 네트워크의 위상 주파수 특성에서 종종 측정됩니다. 전통적인 위상 측정 장비는 좁은 작동 대역과 낮은 주파수를 가지며 정확도는 높지 않습니다.
  2. AD8302 는 2.7 GHz까지의 두 독립 신호의 위상차를 정확하게 측정하고 두 열의 진폭비 (이득)/손실을 측정합니다. 이것은 잘 일치하는 두 쌍의 2 밴드 로그 검출기를 통해 로그 증폭기의 로그 압축 원리에 의해 실현됩니다.
  3. 따라서 앰프 및 믹서와 같은 회로의 이득 및 위상차를 측정하는 데 사용할 수 있으며 특히 무선 기지국 검출에 적합합니다.

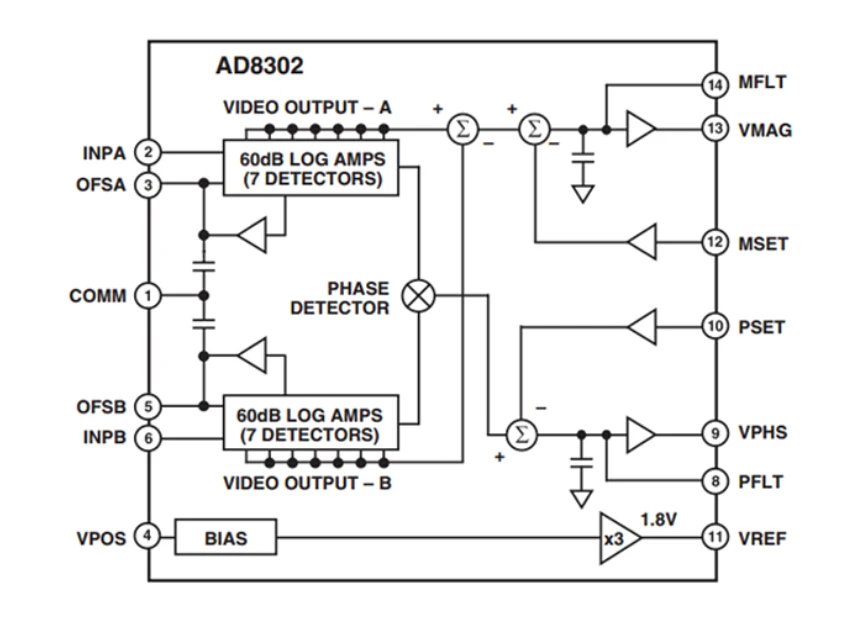

  4. AD8302 의 내부 구조는 2 개의 정밀 매칭 복조 광대역 로그 앰프, 승수 형 광대역 위상 검출기, 3 개의 애더 (imi), 출력 증폭기 세트, 바이어스 회로, 및 참조 버퍼.. 입력 신호는 단일 종단 신호 또는 차동 신호 일 수 있습니다.

AD8302

제품 매개변수

  1. 모듈 공급 전압: DC2.7V ~ 5.5V
  2. 작업 환경 온도: -40 ° C ~ 85 ° C
  3. AC 결합 입력 신호 동적 범위: 위상 ± 90 ° 의 50Ω 시스템에서-60dB ~ 0dB
  4. 게인 (진폭 비) 출력 범위: ± 30dB, 출력 전압 스케일링 계수 30mV/dB 선형성 <0.5dB
  5. 위상차 출력 범위: 0 ° ~ 180 ° 출력 전압 비례 계수 10mV/° 선형 <1 °,
  6. 위상차는 30mV 에서 180 ° 이고, 1.8 V에서 위상차는 0 ° 입니다.
  7. 출력 작은 신호 엔벌로프 대역폭 모두 30MHz 에 도달 할 수 있음
  8. 두 가지 출력 전압 범위: 30mV-1.8V 출력 드라이브 전류 최대 8mA
  9. 기준 전압 출력: 1.8V
  10. 작업 모드: 측정 모드, 제어 모드, 레벨 비교 모드

사용 지침

Amplifiers Board

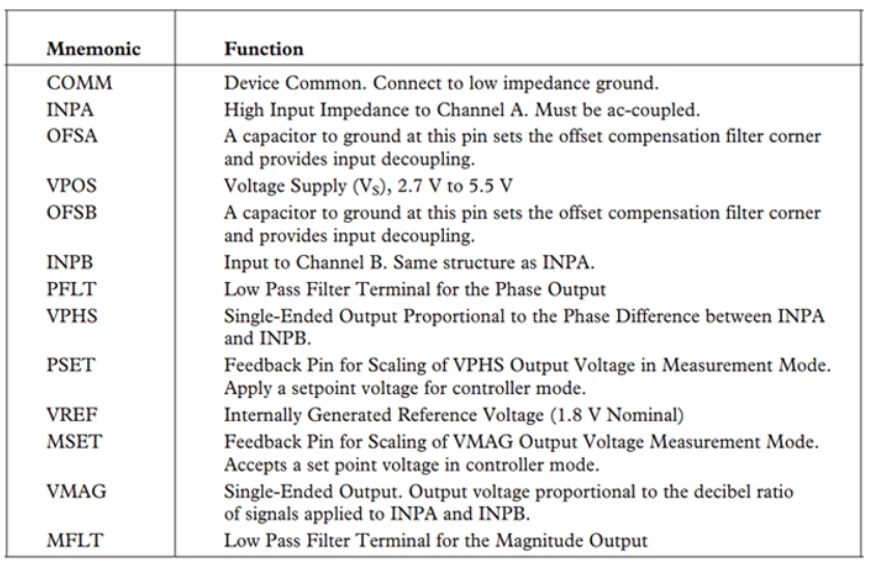

모듈 \ 의 게인 출력 VMAG 및 MEST, 위상차 출력 VPHS 및 PSET는 측정 모드로 단락되고 기본 기울기 및 중심점에서 작동합니다. 위상차 출력 전압 비례 계수는 10mV/° 이고 위상차는-180 ° 에서 0 ° 일 수 있습니다. 측정 된 두 신호 사이의 위상차는 기울기에 따라 양 또는 음으로 결정됩니다.

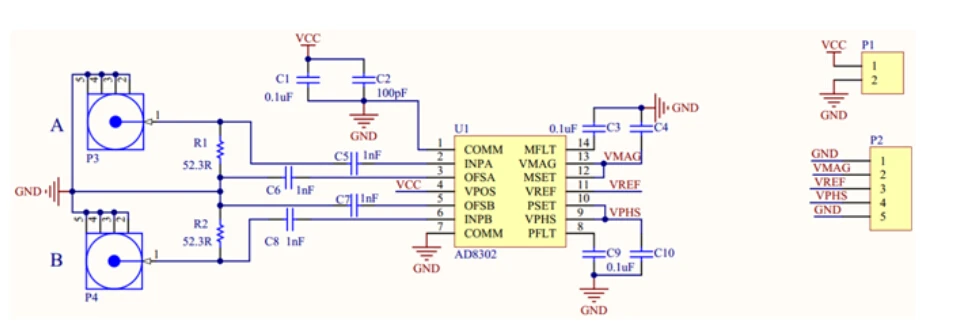

개략도

Amplifiers Board W











'

상품리뷰

평점 제목 작성자 작성일
등록된 상품후기가 없습니다.
상품리뷰 전체보기

상품Q&A

번호 제목 작성자 작성일 진행상황
상품문의 전체보기 상품문의 글쓰기
