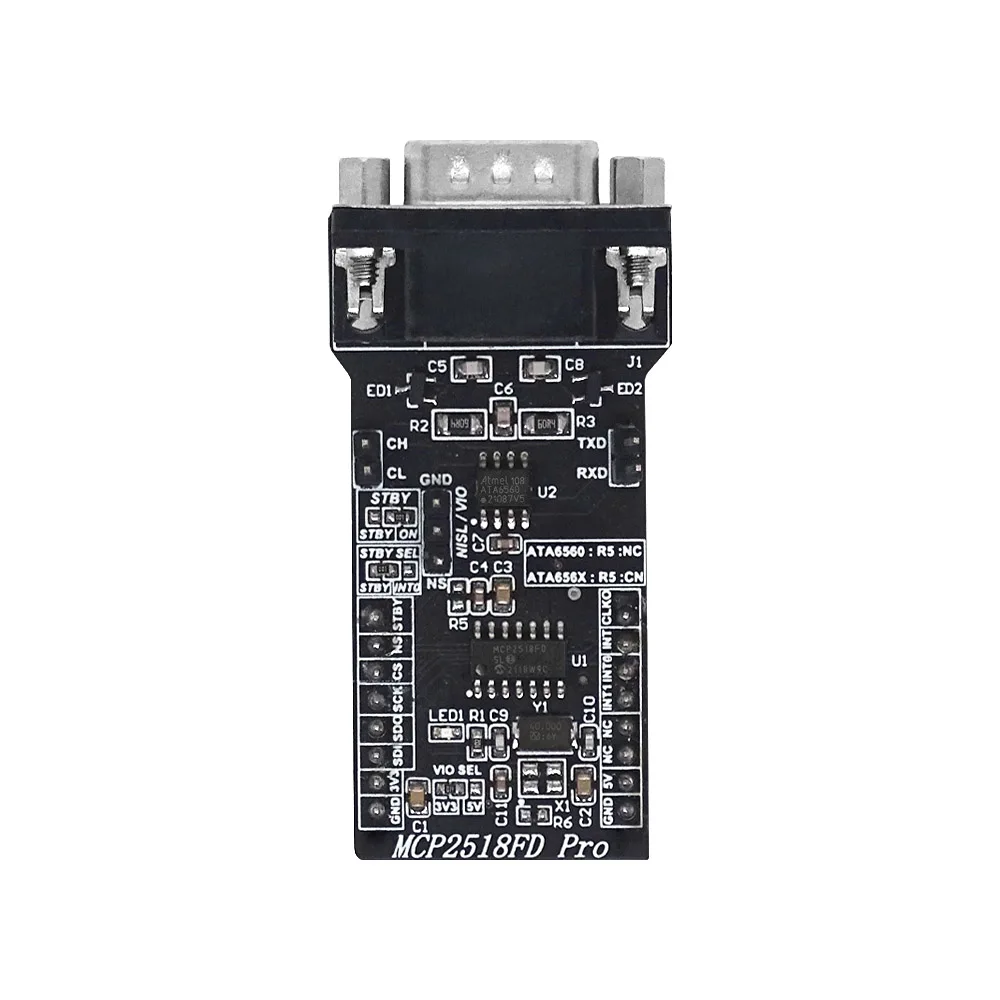

SPI-CANFD 변환 모듈 (MCP2518FD+ATA6560 트랜시버)-CAN 버스 통신 모듈 (MCP2515 대비 성능 향상) [ZTX102-047]
  • SPI-CANFD 변환 모듈 (MCP2518FD+ATA6560 트랜시버)-CAN 버스 통신 모듈 (MCP2515 대비 성능 향상) [ZTX102-047]
  • SPI-CANFD 변환 모듈 (MCP2518FD+ATA6560 트랜시버)-CAN 버스 통신 모듈 (MCP2515 대비 성능 향상) [ZTX102-047]
  • SPI-CANFD 변환 모듈 (MCP2518FD+ATA6560 트랜시버)-CAN 버스 통신 모듈 (MCP2515 대비 성능 향상) [ZTX102-047]

SPI-CANFD 변환 모듈 (MCP2518FD+ATA6560 트랜시버)-CAN 버스 통신 모듈 (MCP2515 대비 성능 향상) [ZTX102-047]

4.0 0리뷰
9,990 원
구매혜택:         적립 마일리지 : +9원 (상품 : 9원)
자체상품코드:  ZTX102-047
브랜드:      OPENIDEA
수량:
1~2일 (재고 소진시 약 1주일 소요될 수 있습니다.)
총 상품금액(VAT 포함):   9,990원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
바로구매하기 장바구니
추천 상품
  • 11,070원
  • 2,790원
  • 3,600원
  • 1,900원
  • 2,400원
  • 2,200원
  • 5,900원
  • 2,800원
  • 9,300원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내

SPI-CANFD MCP2518FD 를 제어 코어로 사용하며 SPI 인터페이스를 통해 마이크로 컨트롤러 또는 임베디드 시스템에 쉽게 추가 할 수있는 경제적이고 효율적인 소형 SPI to CANFD 컨트롤러입니다. 모듈은 CAN2.0B 및 CANFD 클래식 포맷의 CAN 프레임을 지원하며 ISO11898-1:2015 을 준수합니다. 최대 1Mbps 중재 비트 전송률과 최대 8Mbps 데이터 비트 전송률을 지원합니다. 전송 또는 수신을 위한 구성 가능한 FIFO 31 개, 전송 큐 1 개, 이벤트 FIFO 전송을 위한 32 비트 타임스탬프가 있습니다. 이 모듈은 전력 소비가 매우 낮으며 최대 작동 전류가 20mA 인 절전 모드에서 15uA 에 도달 할 수 있습니다.



일반 속성

최대 중재 비트 전송률이 1 Mbps 이고 최대 데이터 전송률이 8 Mbps 인 직렬 주변 장치 lninterface (SPI) 가 있는 외부 CAN FD 컨트롤러

CAN FD 컨트롤러 모드:

CAN 2.0B 및 CAN FD 하이브리드 모드 CAN 2.0B 모드

ISO 11898-1:2015 준수



메시지 FIFO

31 FIFO, FIFO를 보내거나받을 수 있도록 구성 가능

1 보내기 대기열 (TxQ)

32 비트 타임스탬프를 사용하여 이벤트 FIFO (TEF) 전송



메시지 전송:

메시지 전송 우선 순위:

우선 순위 비트 필드 기반

TXQ를 사용하여 가장 작은 ID로 메시지를 먼저 보냅니다. 프로그래밍 가능한 자동 재전송 시도: 무제한, 3 시도 또는 금지

메시지 수신: 32 개의 유연한 필터 및 마스커 객체, 각 필터는 필터링을 위해 구성할 수 있습니다.

표준 ID + 처음 18 데이터 비트 또는 확장 ID

32 비트 타임스탬프
