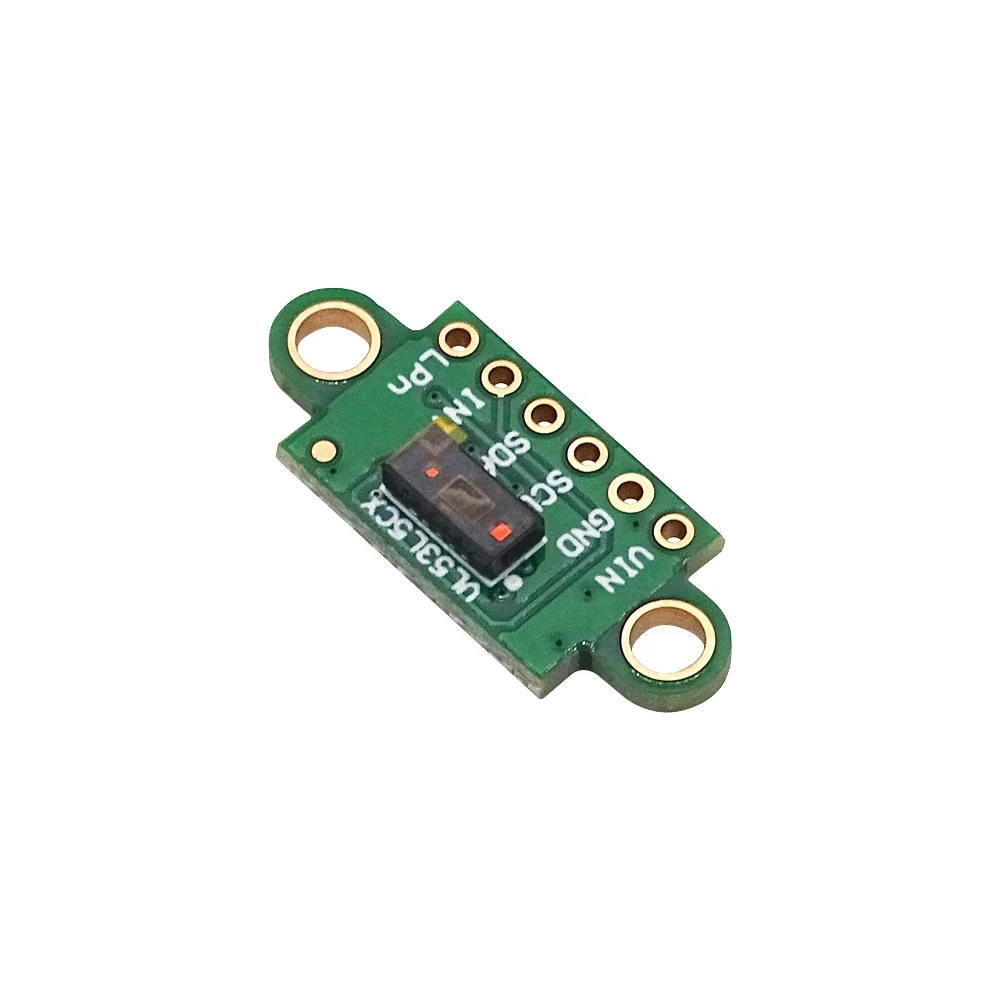

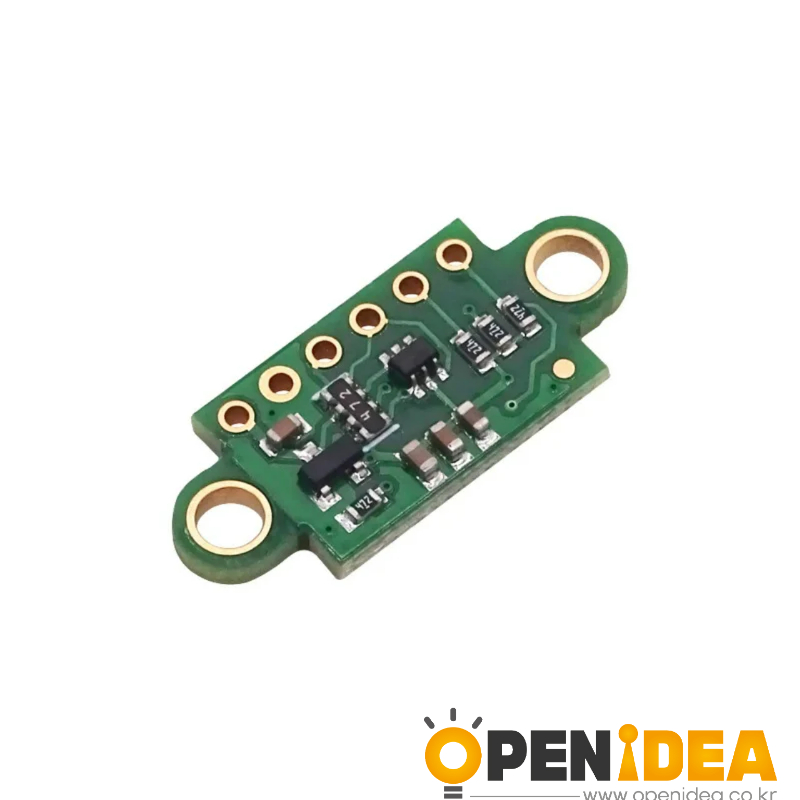

제품 매개변수

1.작동 전압: 3 ~ 5V

2.통신 방식: IIC

3.절대 거리: 0-4미터

4.Xshutdown(리셋) /GPIO(인터럽트)

5. 크기 25mm * 10.5mm

STmicro VL53L5CX는 고급 ToF(Time-of-Flight) 다중 영역 거리 측정 센서입니다.

VL53L5CX는 stmicroelectronics의 최신 세대 직접 ToF 기술을 사용하여 대상 색상 및 반사율에 관계없이 절대 범위 측정이 가능합니다.최대 400cm의 정확한 거리 측정을 제공하고 고속(60Hz)에서 작동할 수 있어 시장에서 가장 빠른 다중 영역 마이크로 ToF 센서입니다.

최대 8x8 영역의 다중 영역 거리 측정, 63° 넓은 대각선 시야각은 소프트웨어로 줄일 수 있습니다.VL53L5CX는 stmicroelectronics가 특허한 히스토그램 알고리즘을 사용하여 시야에서 다양한 물체를 감지할 수 있습니다.히스토그램 알고리즘은 60cm 이상의 커버 글라스 누화를 억제할 수도 있습니다.

이전 세 제품과 비교하여 VL53L5는 몇 가지 획기적인 발전을 이루었습니다. 첫째, 각도가 61도까지 확장되어 큽니다. 두 번째는 최대 16개 영역까지 절단하는 것입니다.세부사항은 다음과 같습니다:

첫째, 각도가 큽니다. ToF 제품의 FOV 각도는 일반적으로 약 25-27도로 제어되며 약 25-27도의 FOV(FOV 각도) 유효 거리도 전송 전력, 수신 용량 및 수신 용량에 따라 조정됩니다. 알고리즘이 견딜 수 있는 유효 범위.소프트웨어 및 하드웨어 개선으로 각도는 이제 60도에 도달할 수 있습니다.60도에는 두 가지 장점이 있습니다. 한편으로는 더 넓은 범위의 제품을 포괄하며, 특히 TV, 대형 스크린 등과 같이 약간 더 큰 제품에 적합합니다.반면에 이 큰 각도도 프로그래밍할 수 있습니다.이러한 큰 각도가 필요하지 않은 경우 클라이언트는 현재 최대 60도인 필요한 각도를 얻도록 프로그래밍할 수 있습니다.클라이언트가 적용할 수 있는 프로그래밍 방법은 다양합니다.

두 번째는 여러 영역을 달성하는 것입니다. 최대 16개 영역 이상을 절단할 수 있습니다.VL53L5는 4개의 블록 또는 사분면으로 절단되며, 각 블록은 16개 이상의 영역으로 추가로 절단될 수 있습니다.16개 유효 영역의 경우 각 영역은 초기 깊이 변화를 나타내는 거리 측정을 독립적으로 출력할 수 있습니다.다중 깊이의 핵심은 숫자를 동시에 제공하는 것이어야 하며 모든 숫자가 동시에 나오면 다중 영역을 달성할 수 있습니다.16개의 숫자는 서로 다르며, 16개의 숫자를 변경하면 손을 움직일 수 있습니다.과거에는 안정적인 제스처 인식이 있었지만 우리는 더 혼란스럽습니다. 제스처 인식은 실제로 3D로 가는 길에 자연스럽게 달성될 것입니다.

VL53L5CX의 기능은 주로 거리 측정, 존재 감지, 근접 감지, 주변광 감지, 반사율 감지, 다중 영역 감지 및 3D 감지 등입니다.

위의 기능을 기반으로 VL53L5CX는 광범위한 애플리케이션을 갖습니다.주로 휴대폰, 컴퓨터, 가정용 로봇, 스마트 가전제품, 스마트 도어록, 출입 통제, 운송, 선반, 자동 판매기, 스마트 빌딩, 스마트 농업, 스마트 의료 등을 포함합니다.

보다 정확한 측정 기능을 갖춘 광학 커버 시트 VL53L5X V2는 방진 역할을 하고 센서를 보호하며 센서의 서비스 수명을 연장하며 고객이 직접 선택할 수 있습니다.
