특징:

1. fmcw 주파수 변조 연속파 신호를 기반으로 한 레이더 감지

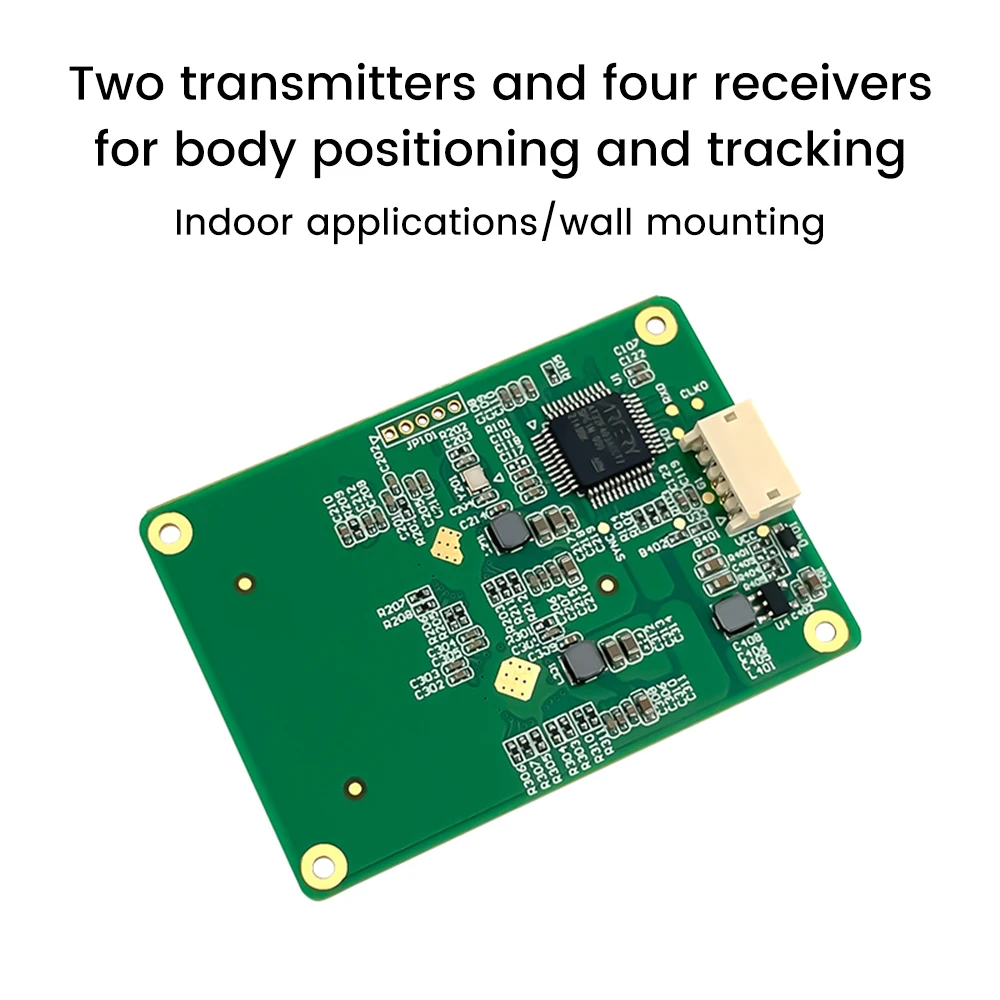

2.24g 주파수 대역, 송신기 2개 및 수신기 4개, 고정밀 궤적 추적

3.다중 움직임, 미세 움직임, 정지된 인체에 대한 정밀한 감지 실현

4. 밀리미터파 주파수 대역 전자파는 비금속 재료에 대한 특정 침투 특성을 가지며 유리 및 플라스틱과 같은 일반적인 재료를 침투할 수 있습니다.

5. 적용 가능한 시나리오: 주택 보안, 호텔 관리 및 모니터링, 지역 사회 보건 인력 모니터링, 사무실 모니터링 등

제품 설명

Ld2461은 인간 인식에 사용되는 24g 밀리미터파 레이더 모듈로, 감지 영역에서 여러 대상(움직임, 미세 이동 또는 정지)의 정확한 위치 지정 및 추적을 달성하고 직렬 포트를 통해 좌표 정보를 출력할 수 있습니다.모듈은 2개의 1송신기 2수신기 밀리미터파 레이더 칩, 고성능 마이크로스트립 안테나, 고성능 MCU 및 주변 보조 회로로 구성됩니다.작동 주파수 범위는 24입니다.00GHz~24.25ghz는 작동 대역폭이 250mhz인 ism 주파수 대역입니다.



매개변수:

제품 모델: ld2461

주파수: 24g-24.25ghz

스윕 대역폭: 250mhz

변조 방법: fmcw

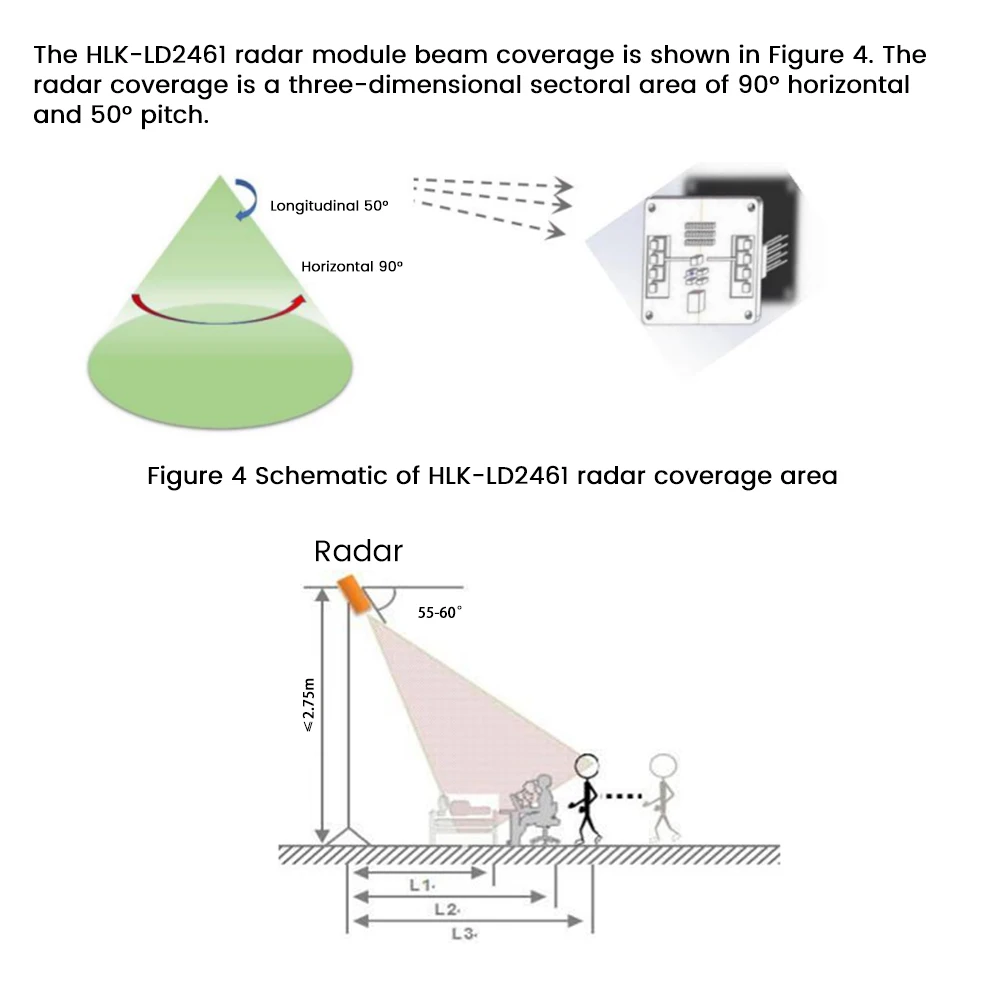

감지 각도: 방위각 45°/고도 각도 25°

감지 거리: 정지 시 5미터/앉은 자세에서 6미터/움직이는 경우 8미터

거리 분해능: 0.75m

거리 측정 정확도: 0.1m

각도 정확도: 2°

각도 분해능: 15°

최대 등가 전방향 방사 전력: 13dbm

전원 전압: 5v

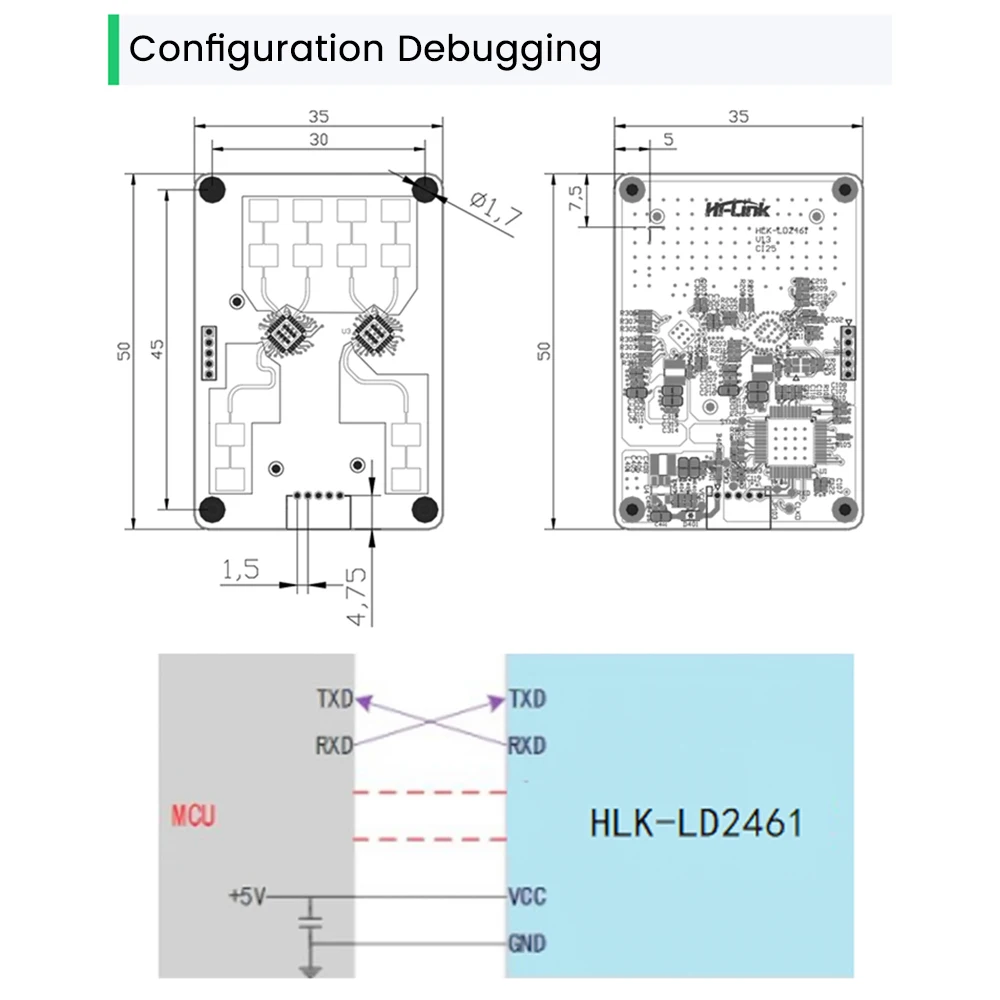

외부 치수: 35 x 50mm

환경 온도: -40 ~+85℃

데이터 형식: 직렬 ASCII 출력



주의가 필요한 사항

★레이더를 외부 쉘과 함께 설치해야 하는 경우 쉘은 24ghz 주파수 대역에서 전파 전송 특성이 좋아야 하며 전자파 차폐 효과가 있는 금속이나 재료를 포함할 수 없습니다.

★본 제품은 적합한 환경에 설치되어야 합니다.다음 환경에서 사용하면 감지 효과가 영향을 받습니다.

1. 감지 영역에는 동물, 지속적으로 흔들리는 커튼, 통풍구를 향한 커다란 녹색 식물 등 지속적으로 움직이는 사람이 아닌 물체가 있습니다.



2. 감지 영역에는 강한 반사 평면이 넓은 영역에 있으며 레이더 안테나를 향한 강한 반사 물체는 간섭을 일으킬 수 있습니다.

벽에 설치할 경우 실내 상단의 에어컨, 선풍기 등 외부 간섭 요소를 고려해야 합니다.

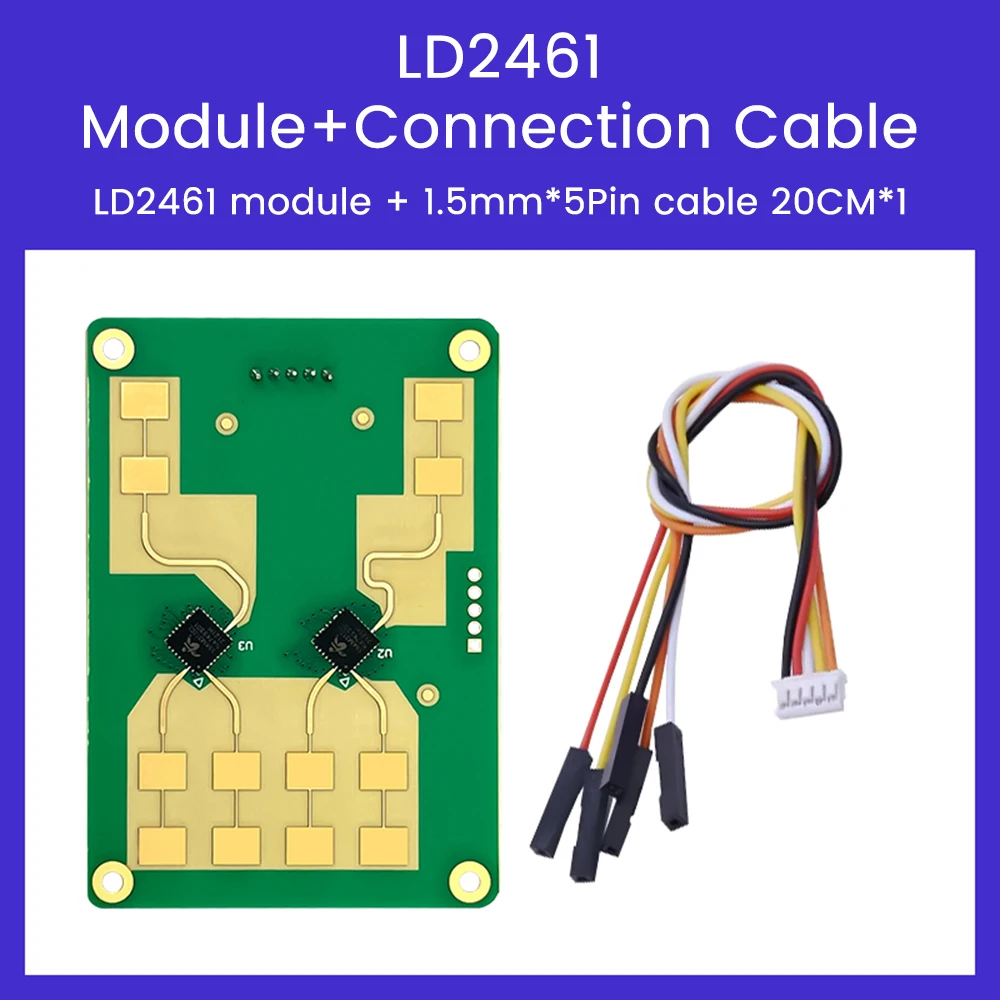

패키지에는 다음이 포함됩니다.

패키지 1

유도 모듈 * 1

패키지 2

유도 모듈 * 1

연결 라인 * 1
