하이라이트:

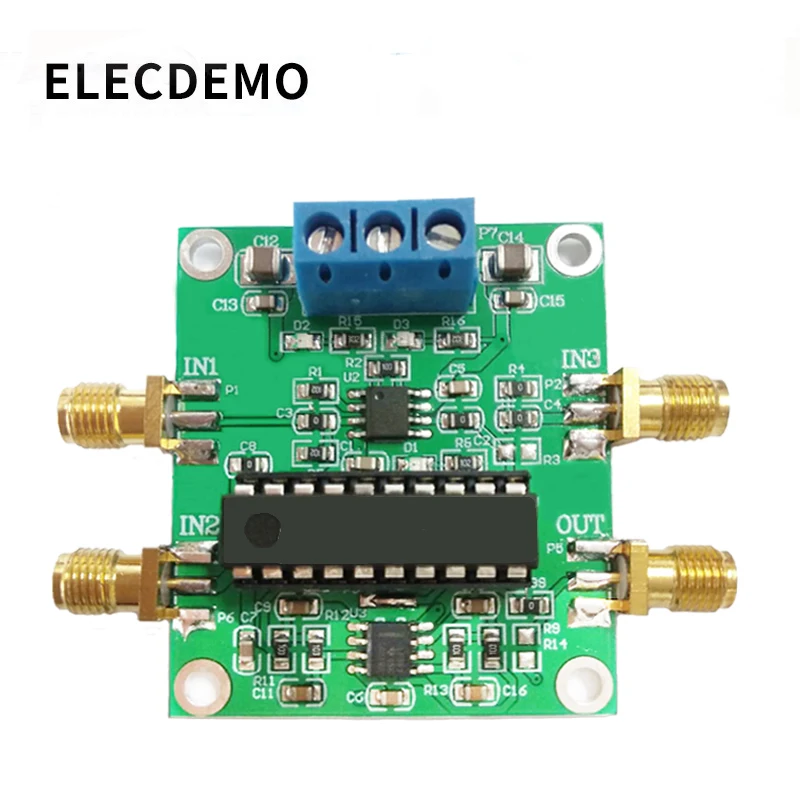

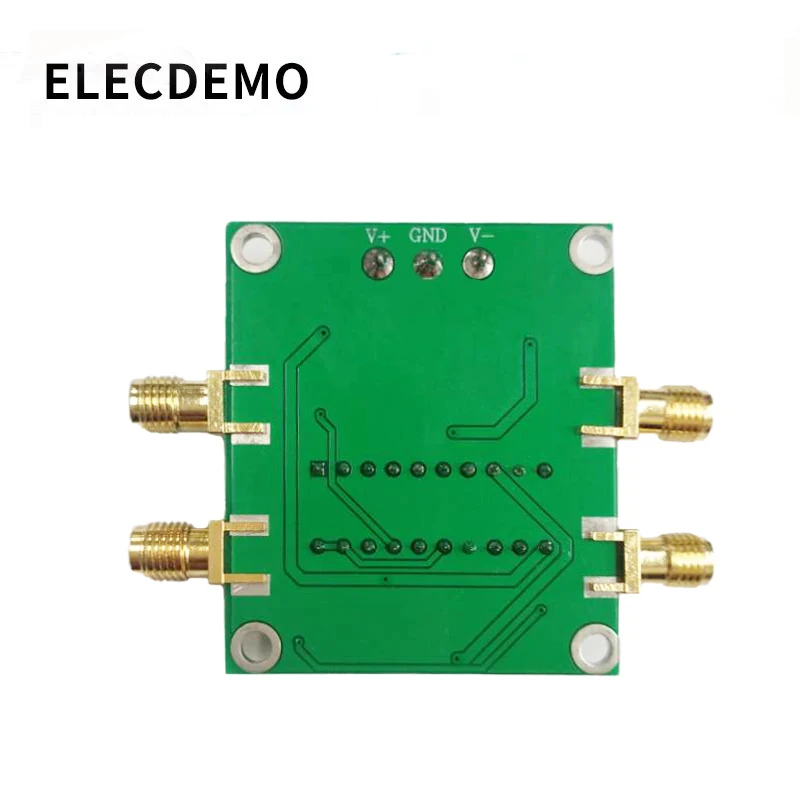

이 AD630 위상 잠금 앰프는 통합 된 프리 앰프 OPA627 및 4 차 초저 패스 버터 워스 필터로 최소 위상 잠금 증폭 시스템을 형성합니다. 약한 신호를 감지하고 추출 할 수 있지만 AD630 변조 기능에도 사용할 수 있습니다.

매개 변수:

이름: AD630 PLL 앰프

크기: 46mm * 40mm

공급 전압: ± 5V ~ ± 18V

칩 특성:

100 dB 노이즈에서 신호를 복구 할 수 있습니다

채널 대역폭: 2MHz

전압 스윙 속도: 45V/μS

낮은 교차: - 120 dB (1 kHz)

핀 프로그래밍 가능, 폐쇄 루프 게인: ± 1 및 ± 2

폐쇄 루프 획득 정확도 및 일치: 0.05%

채널 오프셋 전압: 100μV (AD630BD)

350kHz 풀 파워 대역폭

참고: 위의 기능은 사용자 선택으로만 사용되며 모듈 기능과 동일하지 않습니다.

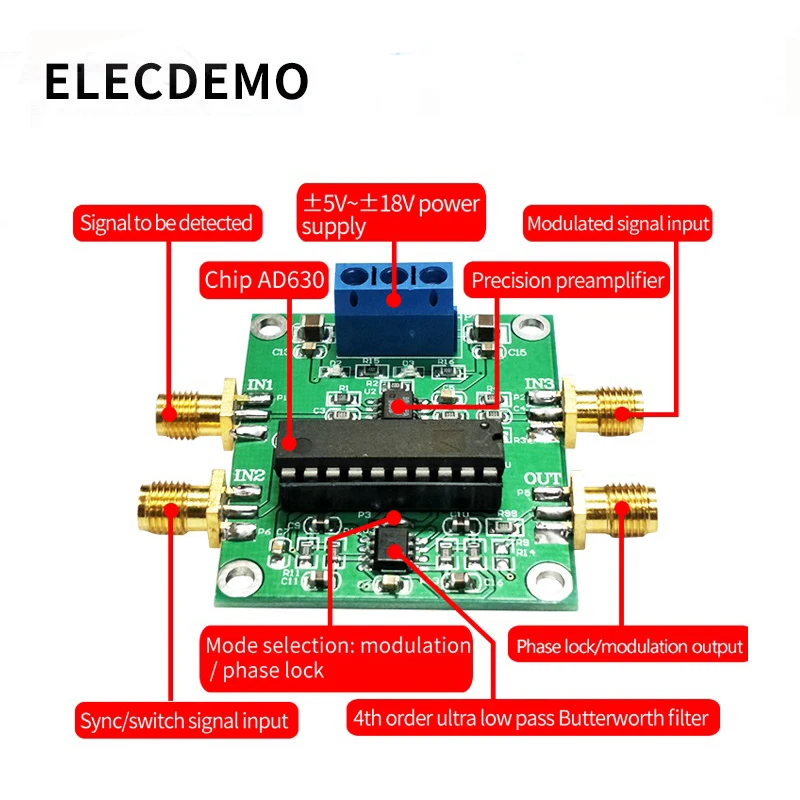

AD630 모듈은 잠금 앰프의 최소 시스템입니다. 프리 앰프 부분은 OPA627 을 사용합니다. 기본 구성은 10 배 증폭입니다. 고정밀 및 고성능 작동 증폭기 칩입니다.

정밀 고속 디젯 작동 증폭기

전원 공급 장치 범위: ± 4.5V ~ ± 18V

작업 온도 범위: - 40 °C ~ 125 °C

입력 오프셋 전압: 100μV (일반 값)

입력 오프셋 전압 온도 계수: 0.8 μV/°C (일반적인 값)

입력 오프셋 전류: 0.5pA (일반 값)

입력 바이어스 전류: 1pA (일반 값)

CMRR: 116dB (일반 값)

최대 오픈 루프 게인: 120 dB (일반 값)

입력 임피던스: 10 ^ 13

일반적인 대역폭: 16MHz

낮은 정적 전류: 7.5mA

낮은 왜곡: 4. 1kHz 에서 5nV/√Hz

왜곡: 0.0006%

전압 스윙 속도: 55V/μs

빠른 설정 시간: 0.01% 로 OPA627-550ns

패키지 포함 사항

모듈 * 1

PDF 회로도 * 1: 구매 후 고객 서비스에 문의하십시오. 모듈 정보를 사서함으로 보냅니다.

기능:

모듈에는 두 가지 작동 모드가 있습니다. 하나는 위상 잠금 증폭기이고 다른 하나는 균형 잡힌 변조기입니다.

균형 잡힌 변조기는 상품을받은 후 메시지를 남기거나 회로 자체를 변경할 수 있습니다. 이 방법은 다음과 같습니다.

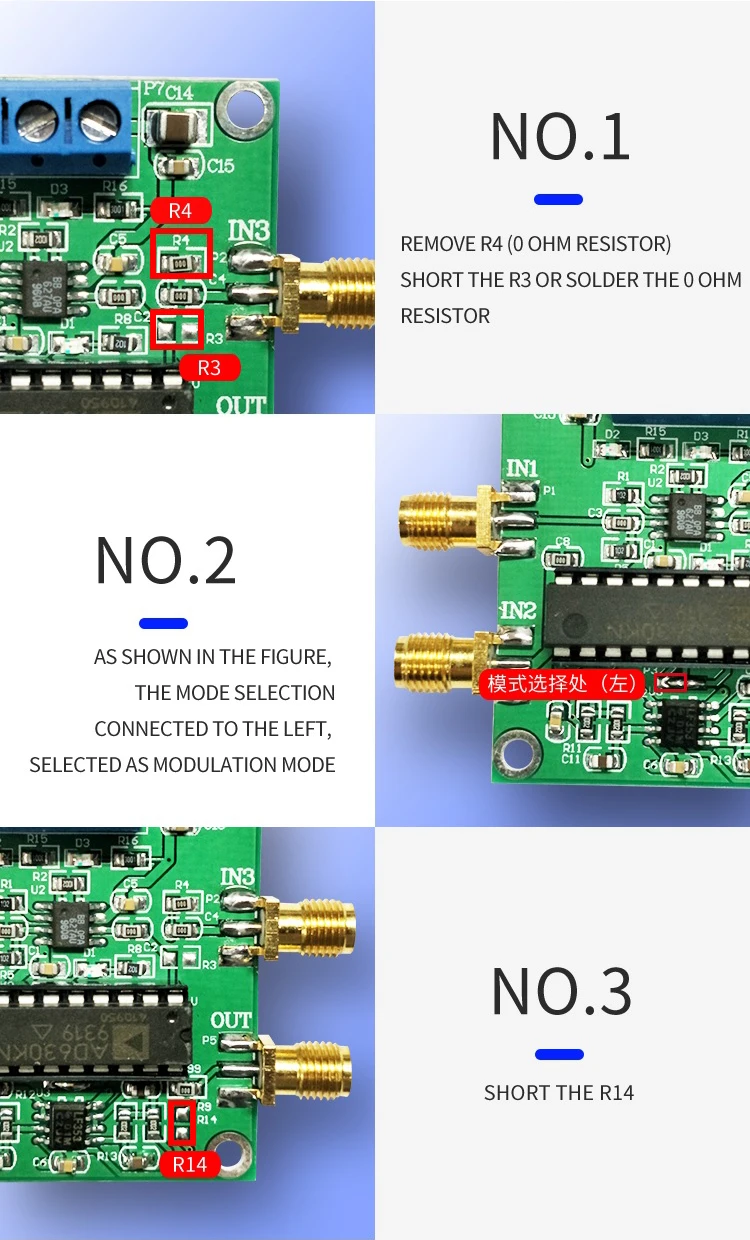

1 、 R4 (0 옴 저항) 를 제거하고 R3 을 0 옴 저항으로 단축 또는 용접

2 、 그림과 같이 모드 선택이 왼쪽에 연결되고 변조 모드로 선택됩니다.

3 、 짧은 연결 R14

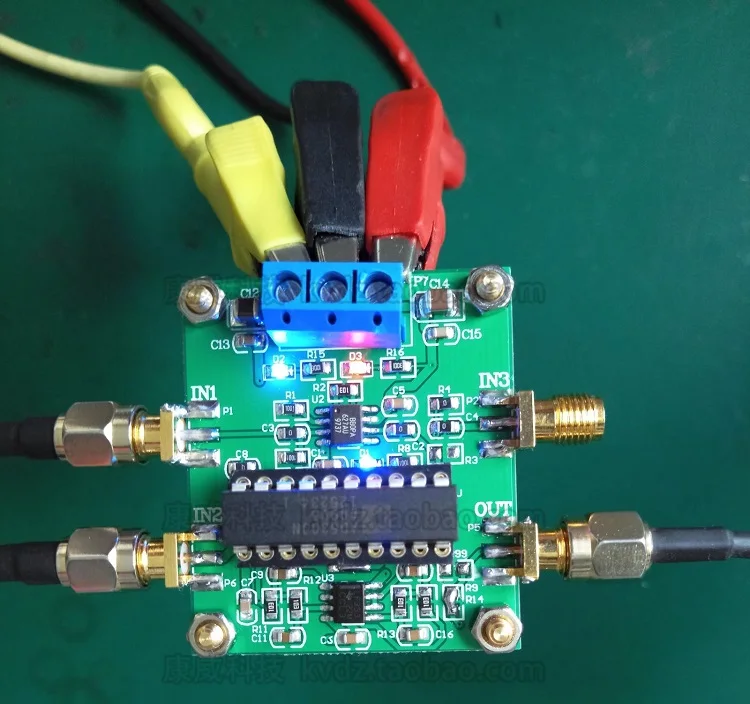

잠금 앰프 연결 다이어그램:

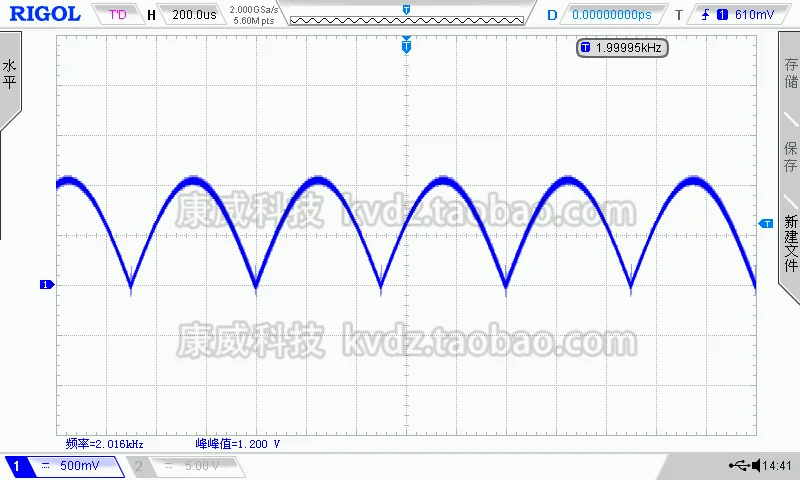

위상 잠금 신호 입력, IN1 입력 1K 100mvpp, IN2 입력 1K 1Vpp, IN1 및 IN2 동일한 주파수 및 위상 입력

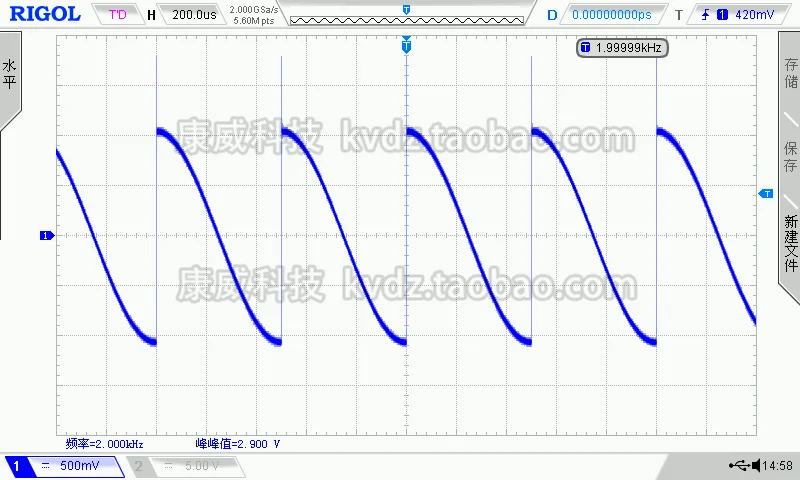

위상 잠금 신호 입력, IN1 입력 1K 100mvpp, IN2 입력 1K1Vpp, IN1 및 IN2 는 90 ° 다릅니다

위상 잠금 신호 입력, IN1 입력 1K 100mvpp, IN2 입력 1K1Vpp, IN1 및 IN2 는 180 ° 다릅니다.

균형 잡힌 변조기 연결 다이어그램:

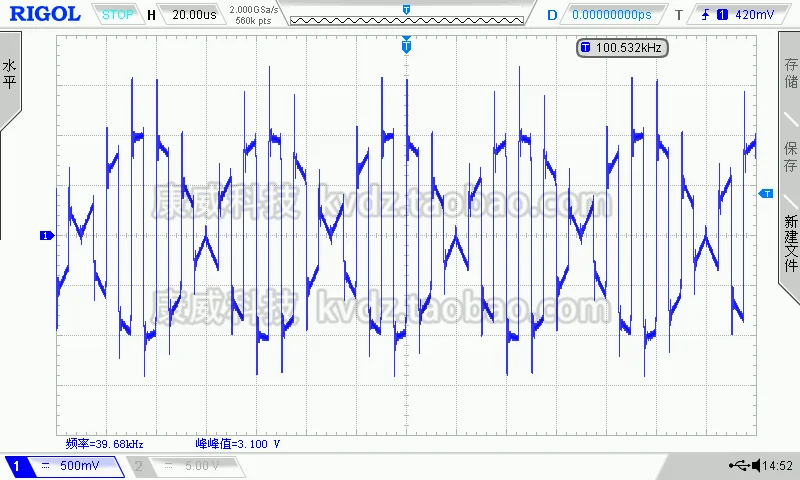

변조 입력 IN3 입력 10K1Vpp 변조 신호, IN2 입력 100K1Vpp 변조 신호
