하이라이트:

AD623 은 저비용의 고정밀 기기 증폭기입니다. 게인 범위를 1 에서 10,000 로 설정하려면 외부 저항 만 있으면됩니다. 정규 레이아웃, 합리적인 레이아웃 및 배선, 관대 한 자료를 갖춘 MNI는 학생들이 공부하고 대회에 참가하기에 적합합니다.



매개 변수:

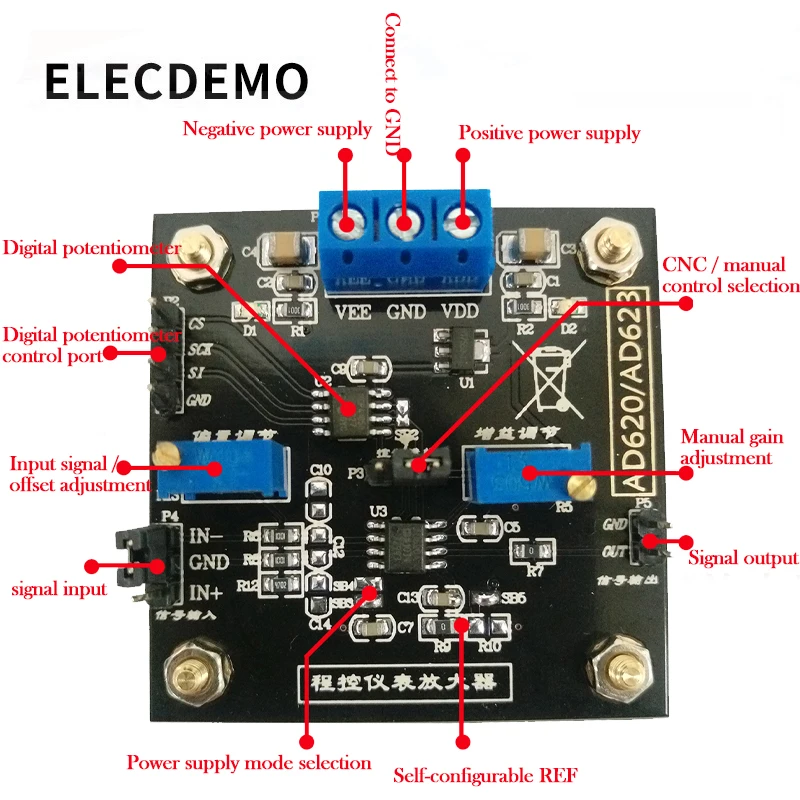

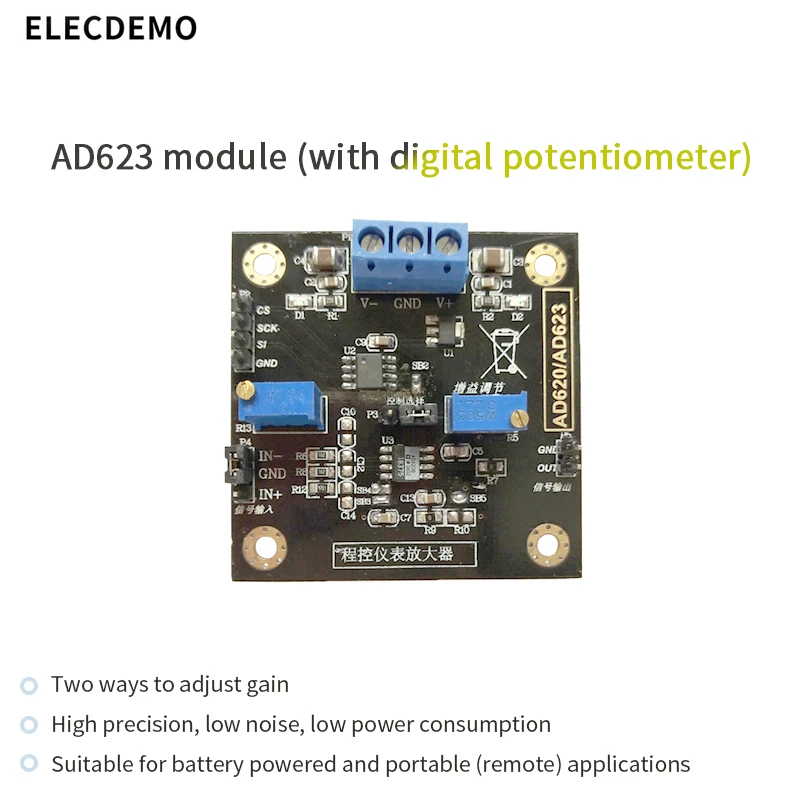

이름: AD623 모듈 (디지털 전위차계 모듈 포함)



공급 전압: + 6V (최대)



다중 게인: 2000 회 이상 (측정)



이득 계산: G = 1 + 100K / RG



신호 입력 타입: DC 신호, AC 신호



입력 포트: 단일 입력 및 차등 입력을 보유하는 모듈 입력



대역폭: 높은 이득에서 100KHz 미만



출력 전압 포화 진폭: 최대 공급 전압 (+ 6Vpp) 에 근접하는 AD623



제어 모드: MCP41xxx 디지털 전위차계의 슬라이딩 매뉴얼 및 프로그래밍 제어



응용 프로그램 권장 사항:



이 모듈은 100 마이크로 볼트 이상의 신호 증폭에 적합합니다. 또한 공식 설명서에 제공된 최대 증폭 계수는 10,000 배이지만 실제 사용에서는이 값에 도달 할 수 없다는 점에 유의해야합니다. 다른 주파수와 큰 입력 신호의 증폭 효과는 다를 수 있습니다. 실제 증폭 계수는 게인 대역폭 및 전원 공급 전압 곱의 영향을받습니다. 앰프의 최대 출력은 공급 전압을 초과하지 않습니다.



앰프의 게인 대역폭 곱 (G 앰프의 대역폭 및 대역폭의 이득의 곱으로 지정) 은 앰프의 성능을 단순히 측정하는 데 사용되는 매개 변수입니다. 주파수가 충분히 큰 경우 게인 대역폭 곱은 숫자입니다. 예를 들어 AD623 의 게인 대역폭 곱은 8 이며, 이는 주파수가 8 일 때 장치의 게인이 단위 게인으로 감소한다는 것을 의미합니다. 즉, A는 또한이 증폭기가 입력 신호의 왜곡 이득 및 주파수의 곱을 결정하지 않고 800 KHz의 최대 주파수에서 작동한다는 것을 보여줍니다. 동일한 장치가 10 배의 이득을 필요로 할 때 주파수에서 작동 할 수 있습니다.



패키지 포함 사항



모듈 * 1



PDF 회로도 * 1: 구매 후 고객 서비스에 문의하십시오. 모듈 정보를 사서함으로 보냅니다.
