특징:





1. 전원을 켠 후 Vo 출력 포트에는 출력이 없으며 Vi 포트 입력 하이 레벨 신호 트리거 후 Vo 출력 포트에는 출력이 없습니다. 잠시 지연한 후 Vo 출력 포트는 하이 레벨을 출력합니다. 위의 두 모드는 모듈에 의해 이동될 수 있습니다. 와이어 점퍼



2. 지연 시간 조정 범위: 1s-40h



3.Vo 출력 포트 출력 높은 수준; 구동 용량은 최대 1500mA입니다(단시간은 최대 2500mA까지 가능).



4. 전원 공급 장치 전압: DC 3-27V



5. 참고: 모듈을 사용할 때 부하 음극은 전원 음극과 연결되고 부하 양극은 모듈 Vo 포트와 연결됩니다. 즉, 부하 양극 온/오프를 제어합니다.



6.Application:지연 스위치, 타이머



7. 크기: 15*11*8mm



8. 핀 공간: 2.54mm



9. 패키지 포함: 2 X AT41 지연 회로 모듈



최대 작동 전류:



1)3V:0.27mA



2)5V:0.56mA



3)12V:1.6mA



4)24V:4.4mA

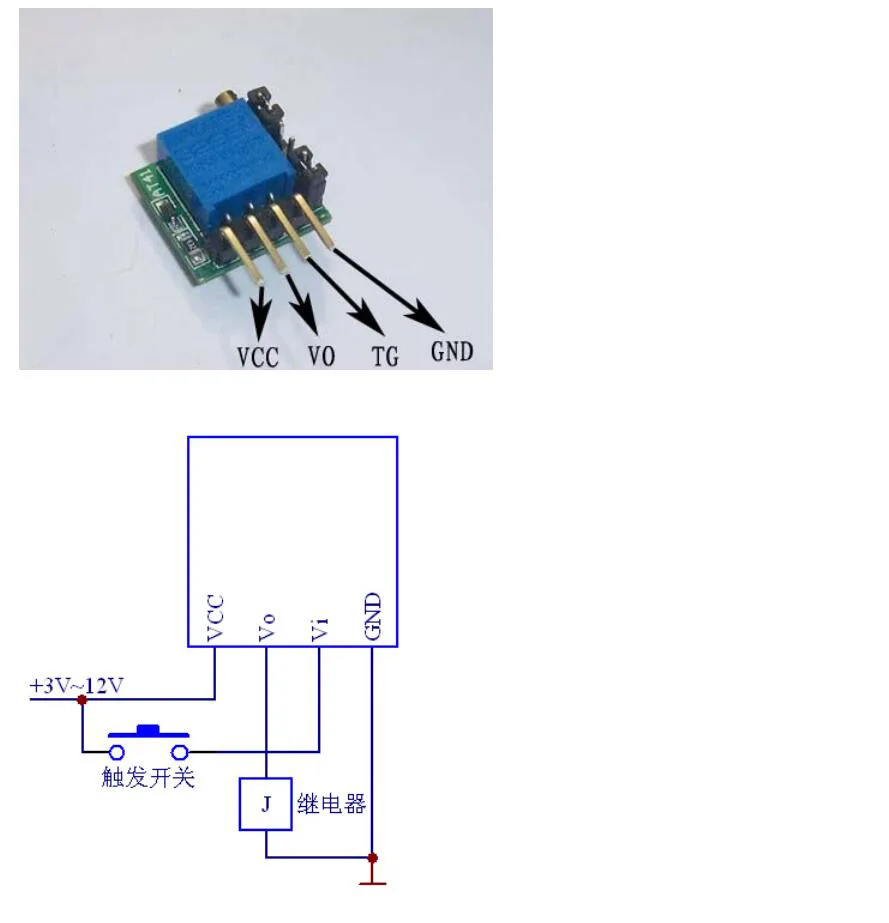

핀 정의:



1.VCC: 전원



2.Vo: 출력 포트



3.TG:트리거 신호 입력 포트(하이 레벨)



4.GND: 전원 접지







방법을 사용하여:



1. 지연 시간은 전위차계로 조정할 수 있으며 범위는 1s-20h입니다.



2.Vo 출력 포트 레벨은 와이어 점퍼로 설정할 수 있습니다.

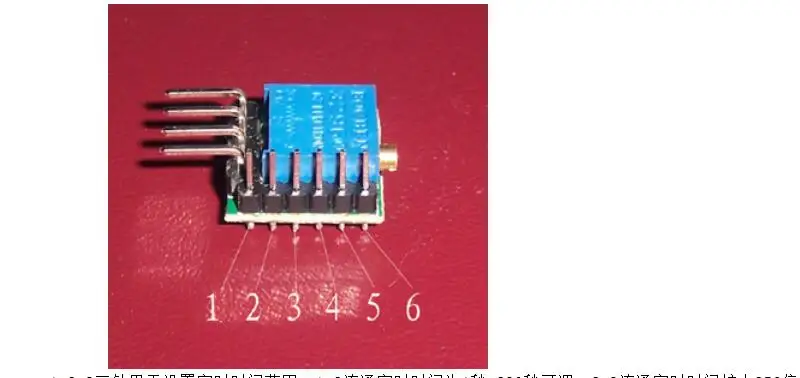

1)1,2,3 핀은 타이밍 시간 범위를 설정하는 데 사용됩니다. 1-2 연결 타이밍 시간은 1s-290s 조정 가능합니다. 2-3 연결 타이밍 시간은 256배 더 커지고 256s-20.5h 조정 가능합니다.



2)4,5,6 핀은 출력 포트 Vo 상태를 설정하는 데 사용됩니다.

4-5 연결: 초기 상태의 전원에는 출력이 없습니다.

트리거 후 출력이 있고 타이밍 시간이 끝나면 출력이 없습니다.

5-6 연결: 초기 상태의 전원이 출력되고 트리거된 후에는 출력이 없으며 타이밍 시간이 끝나면 출력이 복원됩니다.

타이밍 스위치: AT41 타이밍 스위치
디레이 시간 조정 범위: 1초부터 40시간까지
출력 전압 범위: DC 3-27V
출력 전류: 최대 1500mA (단기로는 최대 2500mA)
패키지 포함품: AT41 딜레이 회로 모듈 타이밍 스위치 2개
크기: 15*11*8mm
핀 간격: 2.54mm


|타이머 회로도|타이머 회로도 555|

**정밀한 타이밍 제어**
AT41 딜레이 회로 모듈은 정확한 타이밍 제어를 위한 신뢰할 수 있는 솔루션을 제공합니다. 이 타이머 회로는 다양한 전압 범위를 지원하며, 1초부터 40시간까지의 다양한 딜레이 시간 조정이 가능합니다. DC 3-27V의 넓은 전압 범위와 함께 최대 1500mA의 출력 전류를 제공하여 다양한 전자 장치에 적합합니다. 이 타이머 회로는 DIY 프로젝트나 전자 애호가들에게 이상적인 선택입니다.

**사용자 친화적인 설계**
AT41 타이밍 스위치는 사용자에게 편리한 디자인을 제공합니다. 트리거 신호 입력 포트(TG)와 출력 포트(Vo)를 통해 사용자는 간단한 조작으로 타이밍 시간을 설정하고, 출력 상태를 조절할 수 있습니다. 또한, 트리거 신호가 입력되면 Vo 출력 포트가 활성화되어 전기 장치를 제어할 수 있습니다. 이로 인해 사용자는 타이머 회로를 쉽게 설정하고 사용할 수 있습니다.

**다양한 적용 시나리오**
AT41 타이밍 스위치는 다양한 전자 장치와 시스템에 적합합니다. 특히, DIY 프로젝트나 전자 애호가들이 타이밍 제어 기능을 필요로 하는 경우에 이상적입니다. 이 타이머 회로는 간단한 설치와 사용으로 다양한 시나리오에 적용할 수 있으며, 사용자의 필요에 맞게 타이밍을 조절할 수 있습니다. 또한, 컴팩트한 크기와 높은 출력 전류를 제공하여 사용자의 다양한 요구 사항을 충족시킵니다.
