사양 매개 변수: NTSC, PAL (m) (B, D, G, H, I, M, N), Pal60 비디오 데이터 지원

낮은 전력 소비:<150mW

A/D 변환: 고속 9 비트 A/D 변환을 지원하며 호스트는 밝기, 대비, 채도 및 색상 톤 제어를 제어 할 수 있습니다

프로그래밍 가능한 출력 데이터 속도-12.2727 MHz 정사각형 픽셀 (NTSC)

-14.75-mHz 정사각형 픽셀 (PAL)

-13.5 MHz ITU-R BT.601 (NTSC 및 PAL)

비디오 입력: 아날로그 입력 채널은 두 개의 CVBS 비디오 입력을 수용할 수 있습니다 (AC 커플링, 0.1uF).

아날로그 입력 포트 연결 가능: 선택 가능한 복합 비디오 입력 2 개, s-비디오 입력 1 개

표준 프로그래밍 가능한 비디오 출력 형식: ITU-R BT.656, 8 비트 4:2:2 임베디드 동기화, 8 비트 4:2:2 이산 동기화

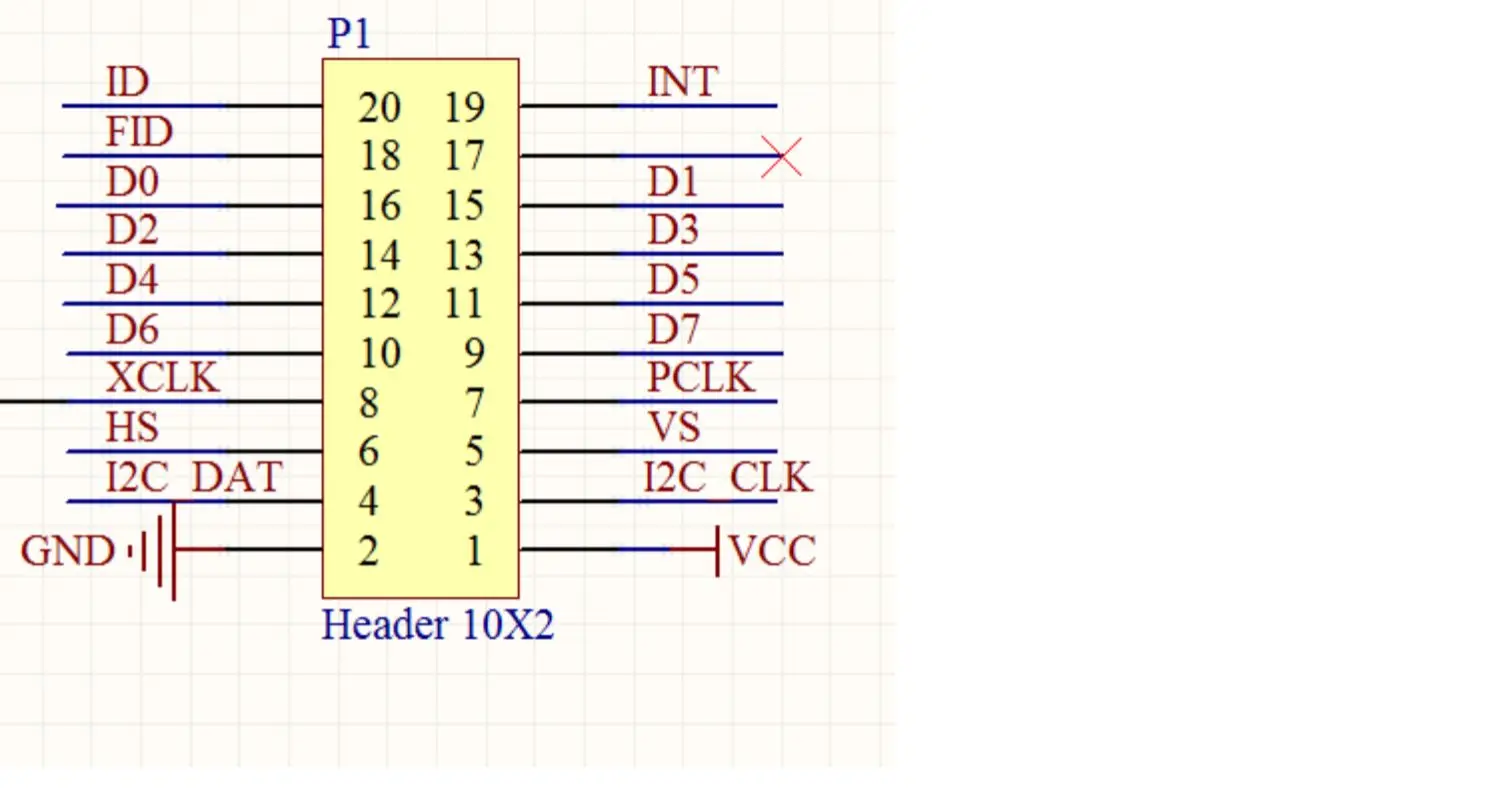

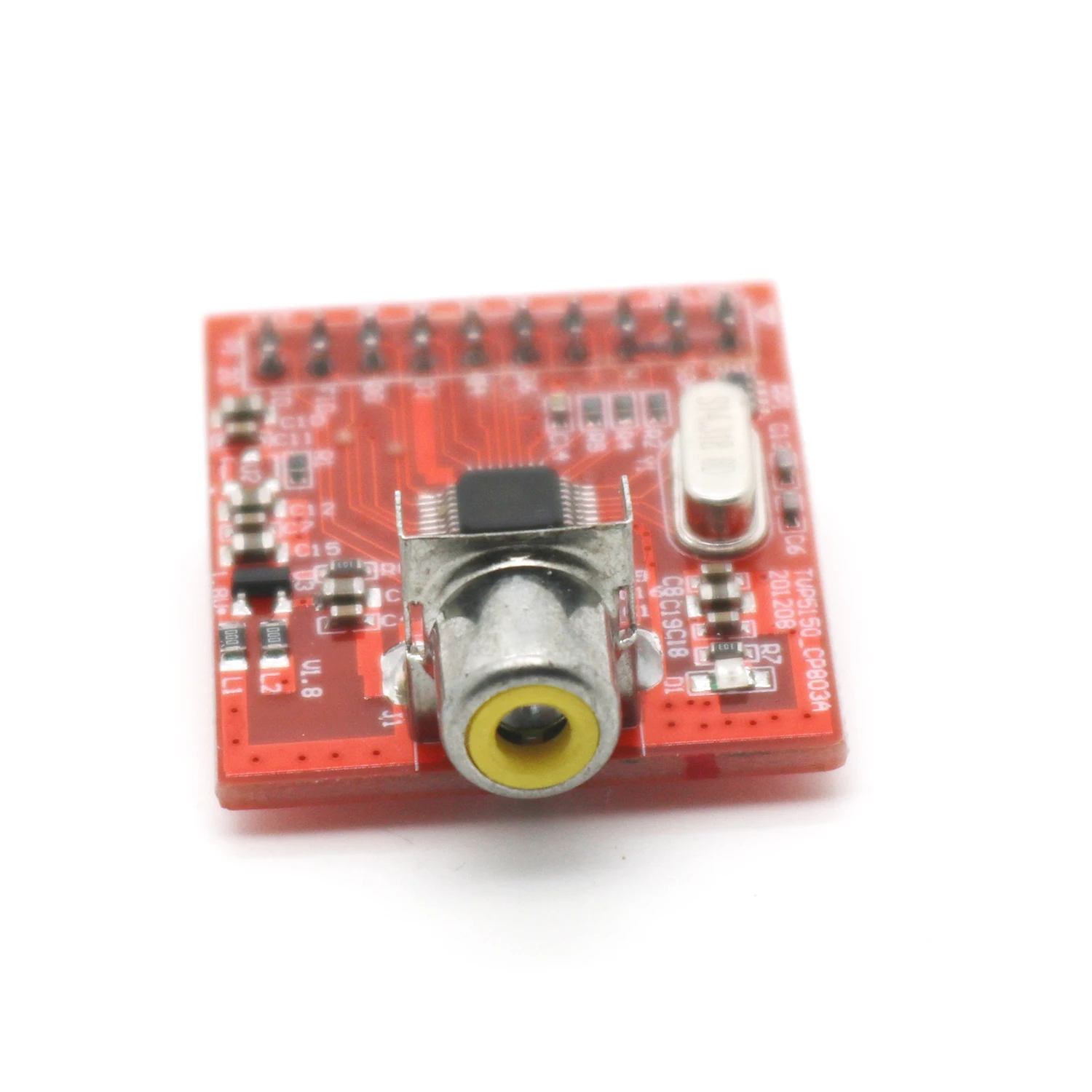

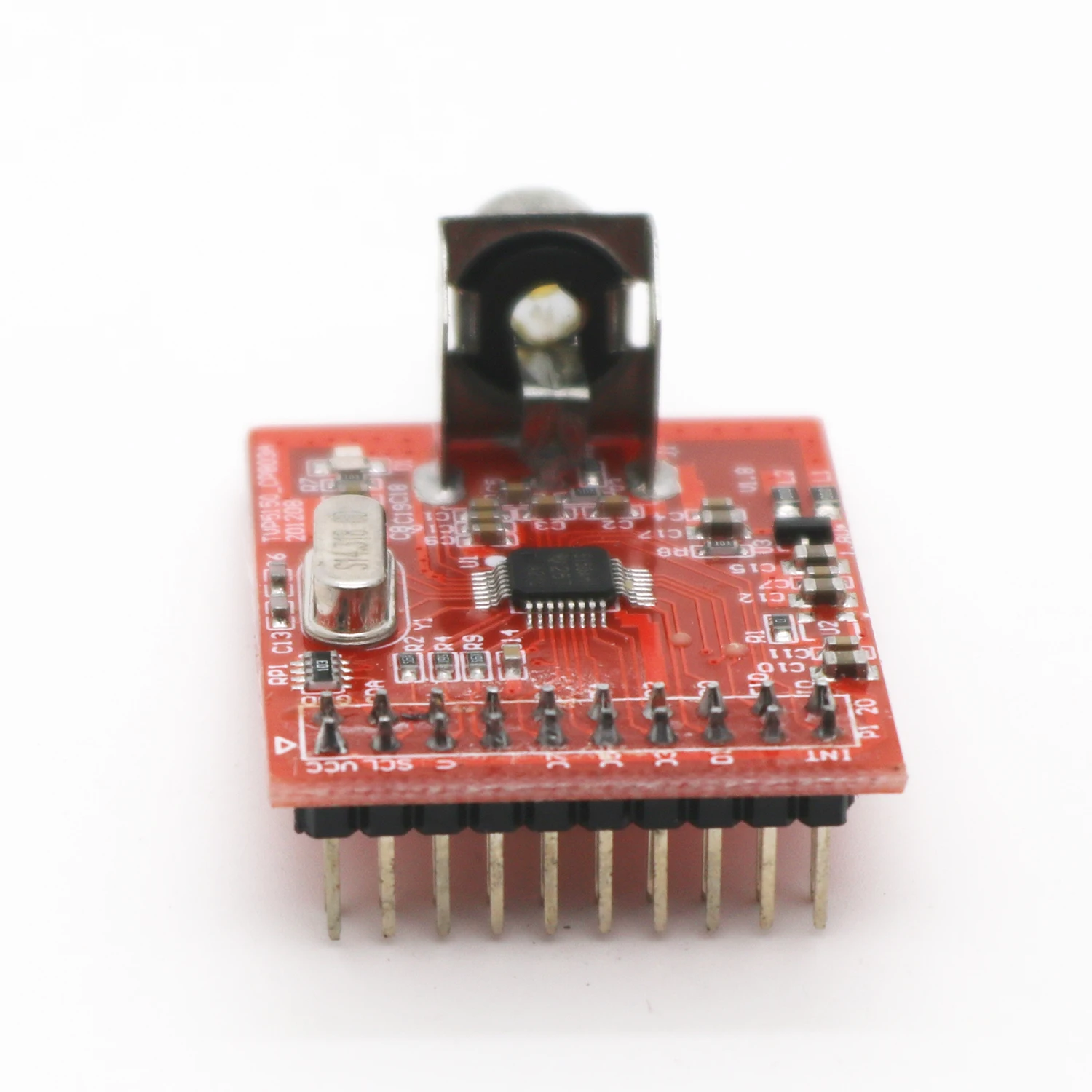

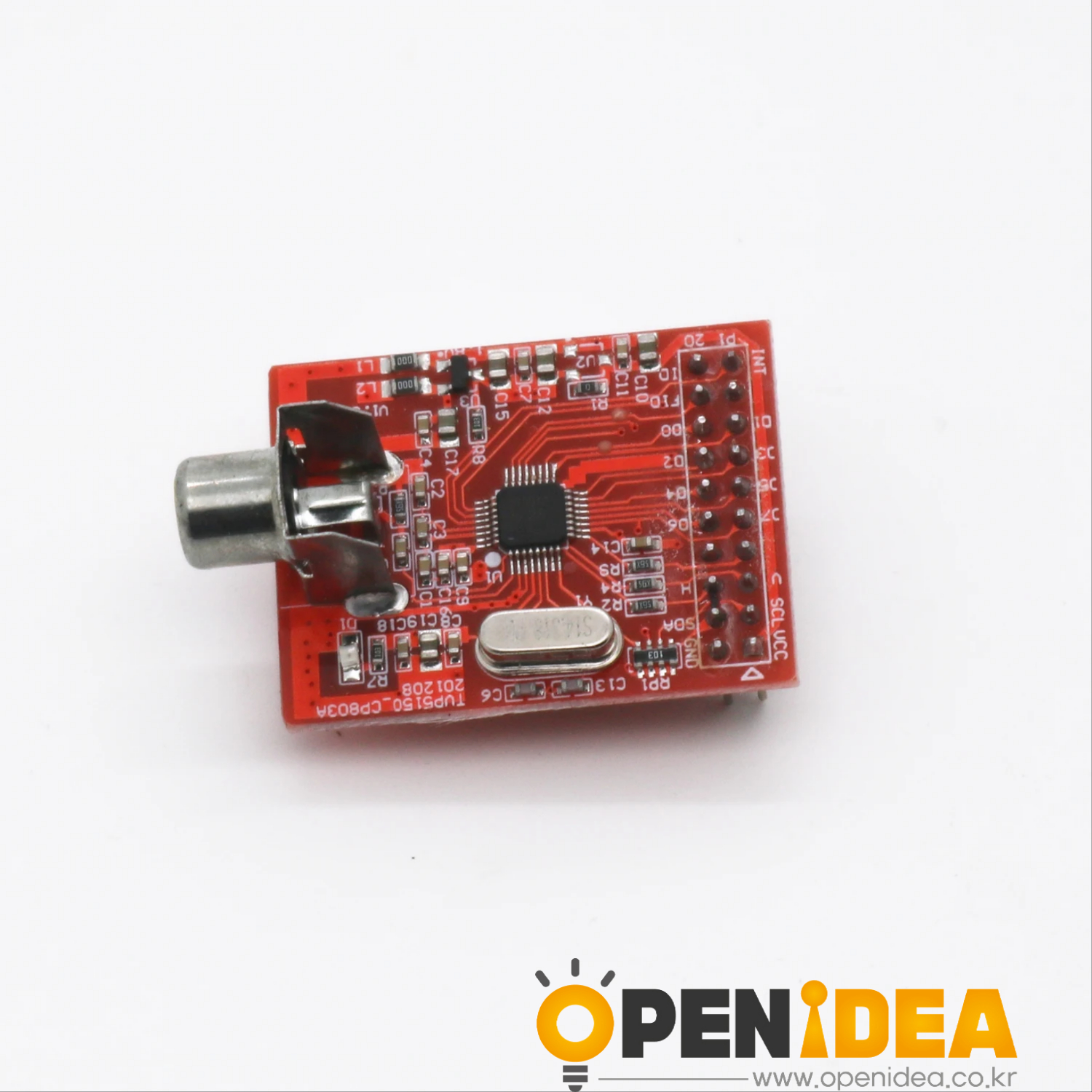

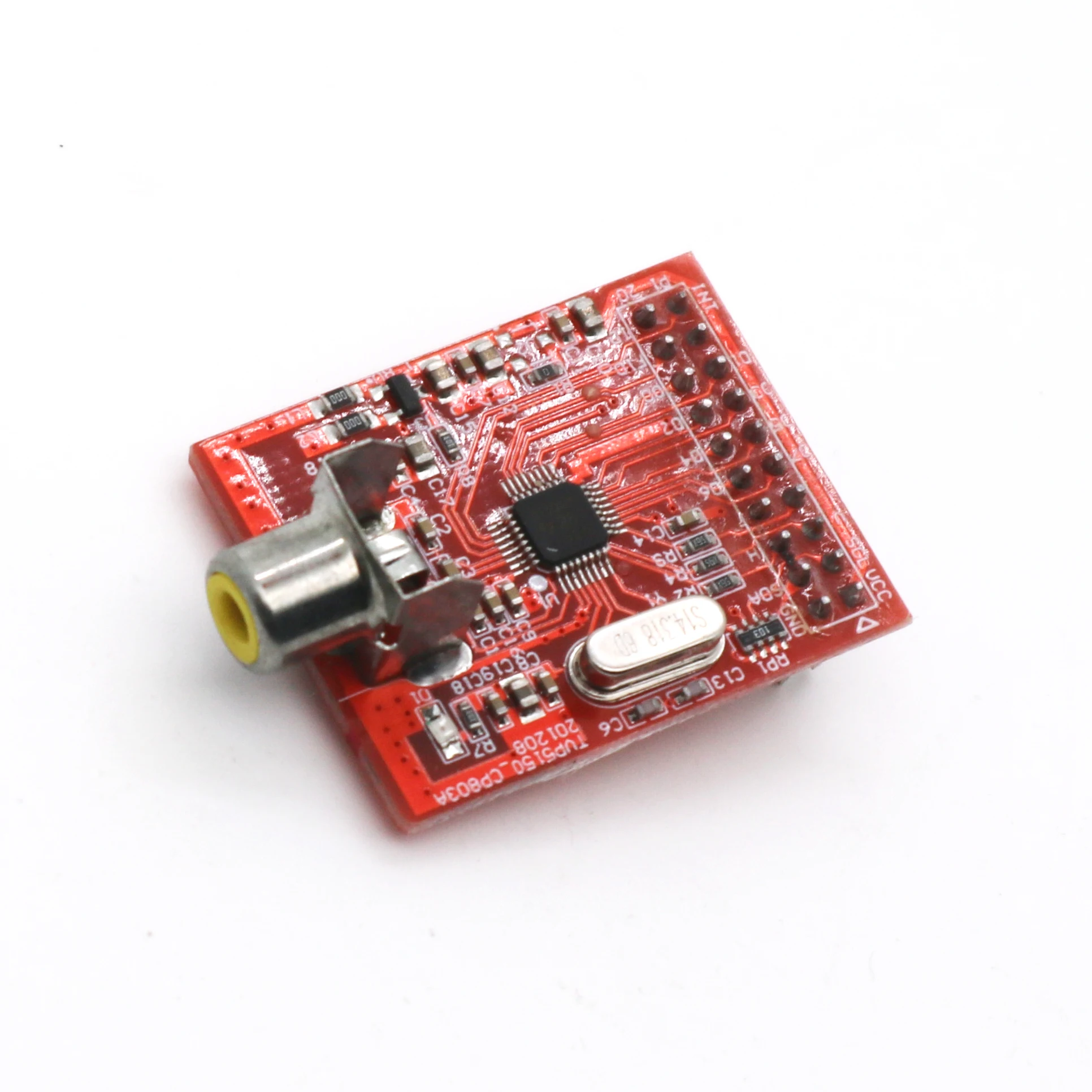

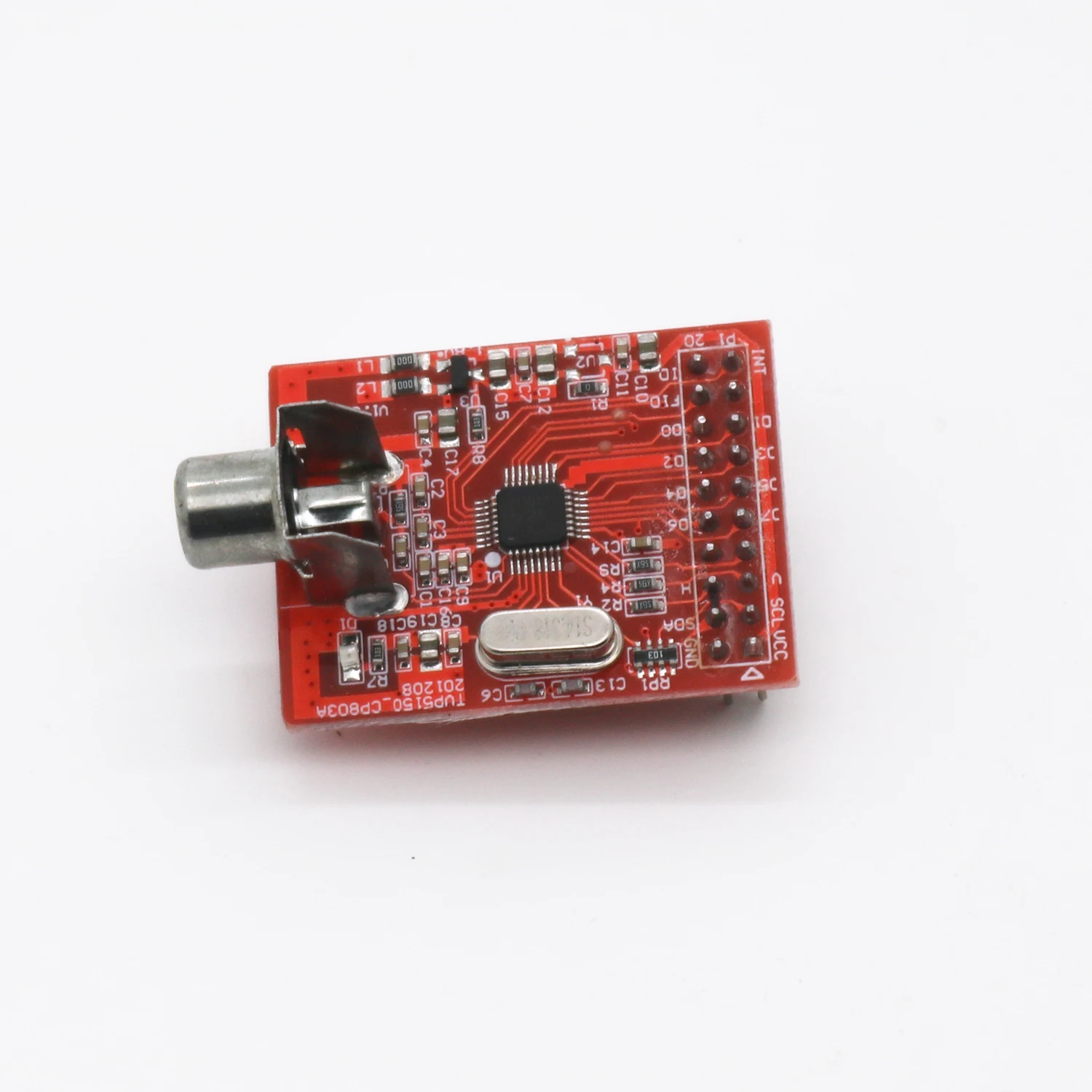

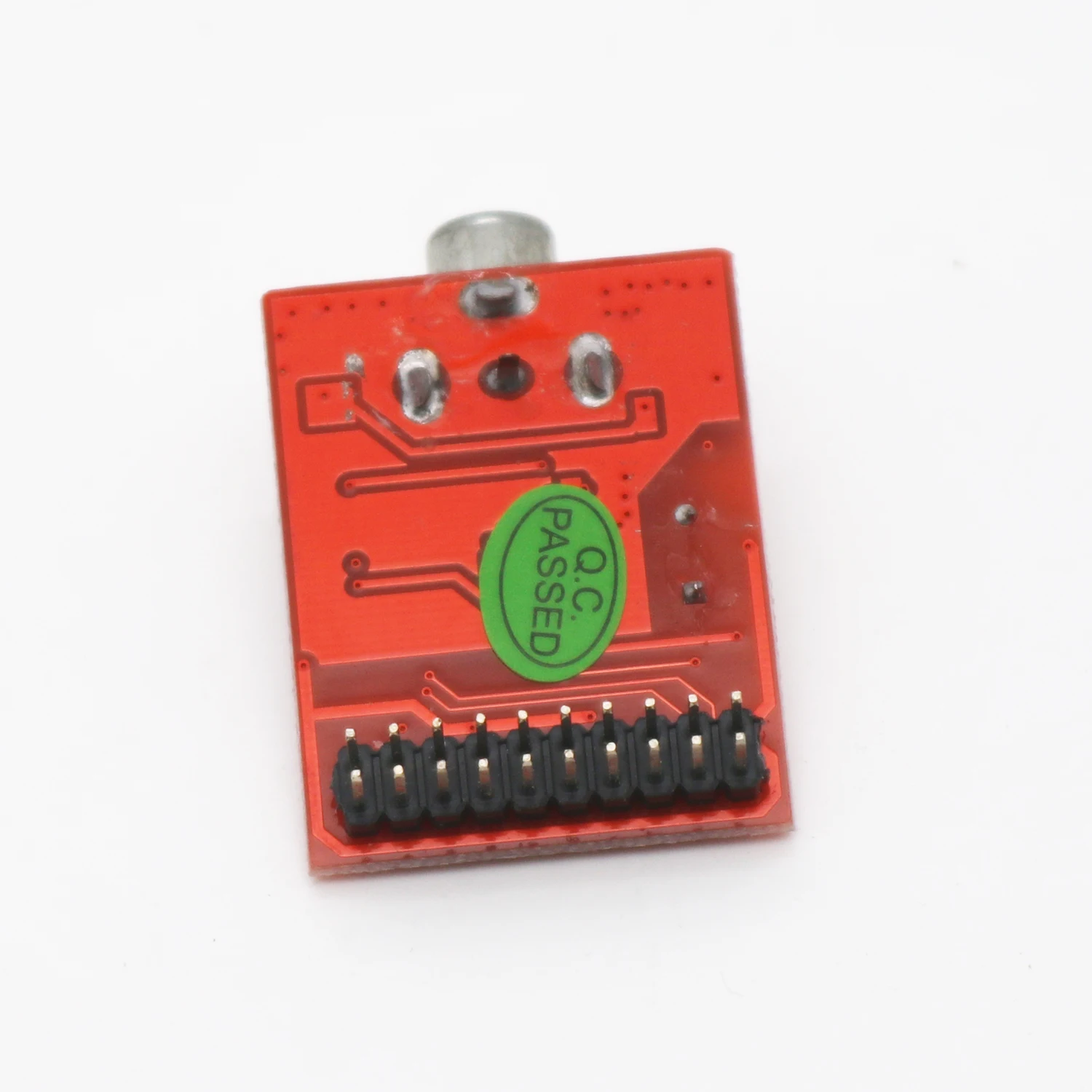

TVP5150 은 표준 아날로그 비디오 신호를 자동으로 감지하고 변환 할 수있는 고성능 비디오 디코딩 모듈입니다. 예를 들어, NTSC PAL 및 SECAM 4:2:2 이미지 형식으로 변환하고 8 비트 ITU-R BT.656 표준 인터페이스를 사용하여 데이터를 출력합니다 TVP5150 은 다양한 비디오 장치와 호환됩니다. DVD 플레이어 및 셋톱 박스와 같은. 일반적인 CCD 카메라는 역 이미지 카메라입니다.

예제 제공:

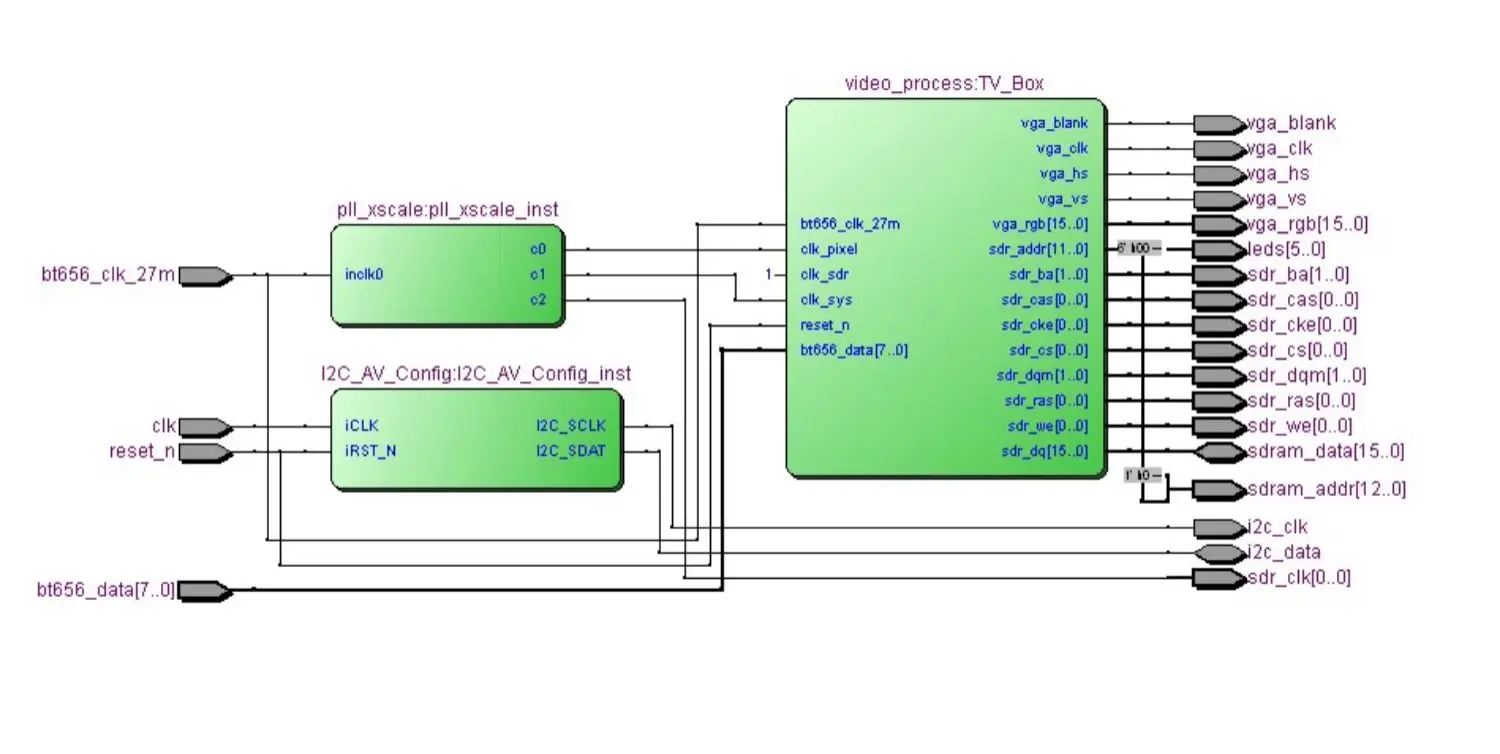

FPGA CCD 카메라 기반 CCD 카메라 이미지 수집 시스템 인터넷 흔히 사용되는 차량용 백미러 카메라입니다. 이 인터페이스는 시장에 나와있는 다양한 개발 보드의 카메라 인터페이스와 호환됩니다. TI 회사의 TVP5150 칩은 고전적인 PAL 디코더 ADI도 비슷한 칩을 가지고 있습니다. 나는 아날로그 장치의 관점에서 여전히 TI의 NB라고 느낀다. 이 프로젝트는 DE2 개발 보드에서 이식되었으며 CP611V 개발 보드에서 실행할 수 있습니다. ITU_656 형식 디코딩, YCbCr에서 RGB 이미지 형식 변환 등이 포함됩니다.

추신: CMOS 카메라와 CCD 카메라의 효과와 효과는 같은 수준이 아니며 CCD 카메라는 효과가 훨씬 뛰어납니다. 이 제품은 현재 FPGA 루틴만 제공하며 STM32 루틴이 없습니다. 이 그룹의 일부 네티즌들은 STM32 및 다른 ARM 플랫폼에 성공적으로 포팅했습니다. 직접 수집하십시오.

범용 카메라 모드와 호환

둘째, 테스트 루틴

루틴이있는 개발 보드 테스트도 자체 포팅 할 수 있습니다.

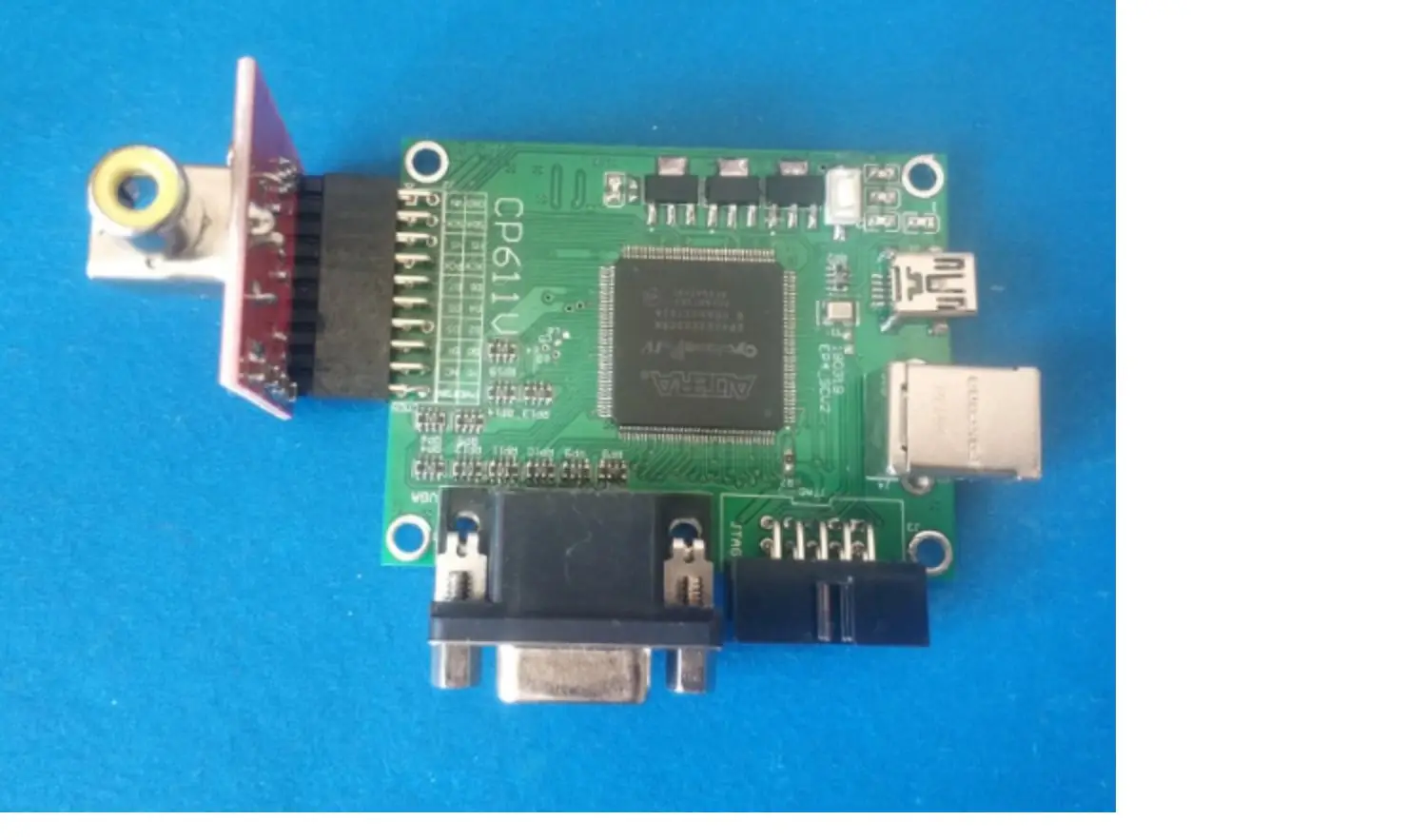

필요한 리소스: FPGA + SDRAM + VGA (CP611V 개발 보드 데모)

TV 셋톱 박스의 av 출력은 tvp5150 에 연결되고 vga 출력이 TV 테스트를 연결하는 데 사용됩니다.
