제품 소개:

8-way 네트워크 모듈은 32비트 시스템을 기반으로 한 네트워크 릴레이 제어 모듈입니다.이 모듈을 통해 인터넷이나 라우터 인트라넷을 통해 릴레이 모듈을 제어할 수 있으므로 전기 스위치의 원격 제어 및 중앙 집중식 전원 관리의 목적을 실현할 수 있습니다.본 제품은 IE 브라우저를 통해 직접 설정 및 제어가 가능합니다.사용 지침을 참조하십시오.

8방향 릴레이 출력 모듈을 사용하면 릴레이의 최대 출력 접점은 250V 10A입니다.

적용 대상: 가정 장식, 호텔, 쇼핑몰, 작업장, 인터넷 카페, 노래방 정규 관리, 일일 사무실, 실제 매장 모니터링, 사물 인터넷, 산업 제어 장비, 테스트 장비, 전력 제어, 무인, 지하 파이프라인, 광산 장비, 선박 , 기계실, 가로등 관리, 지능형 관리 및 중앙 집중식 관리.

주의가 필요한 사항:

고전압 전원 모듈을 연결할 때 단락으로 인한 장비 손상을 방지하기 위해 배선에 주의하십시오.

기술 사양:

외부 전원 전압: 5.5V DC 2A Max

부하 시 최대 전력: 5W

릴레이 부하 용량: 250VAC 10A(2500W AC) 또는 30VDC 10A(300W), 사용되는 실제 전력은 서비스 수명에 영향을 미치지 않도록 릴레이 공칭 전력의 70% 이내여야 합니다.

릴레이의 최대 수명: 100만회

작동 온도: - 30 ~ 85℃

릴레이는 다양한 장비와 부하를 직접 제어할 수 있습니다.

8개의 상시 개방 접점과 8개의 상시 폐쇄 접점이 있습니다.

파란색 kf301 단자는 제어선 연결이 더 편리합니다.

모듈 크기: 138m * 56mm * 18.5mm(길이 * 너비 * 높이), 순중량: 150g

3.1mm의 고정 볼트 구멍이 4개 있으며 간격은 131mm * 49.5mm입니다.

완제품은 100% 기능 테스트와 안정성 테스트를 통과했습니다.

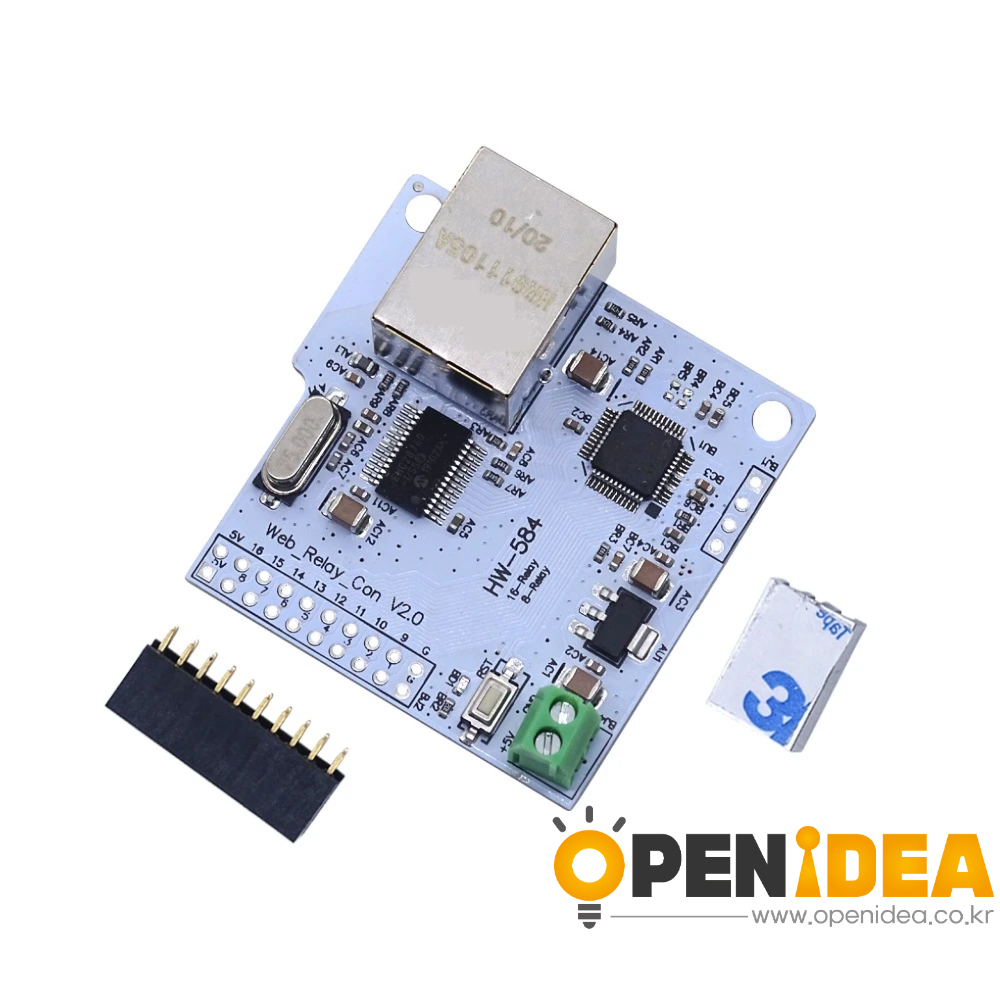

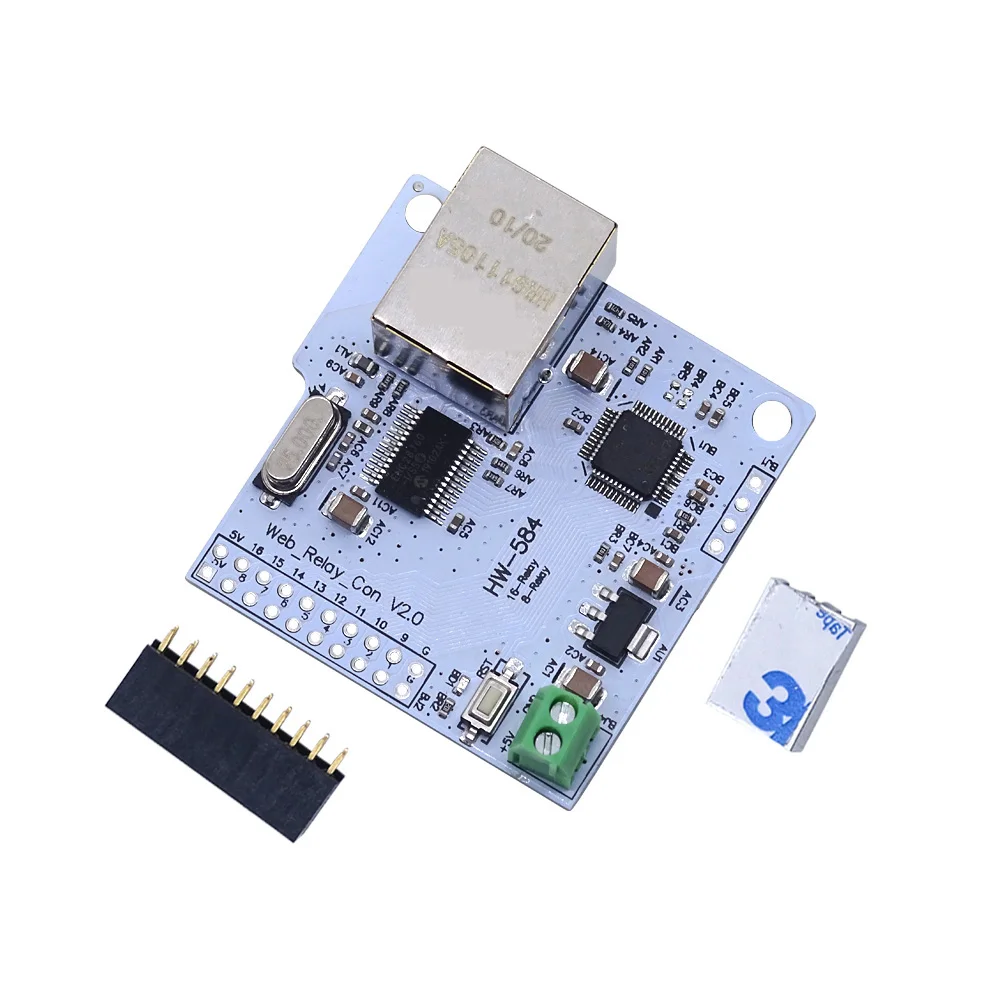

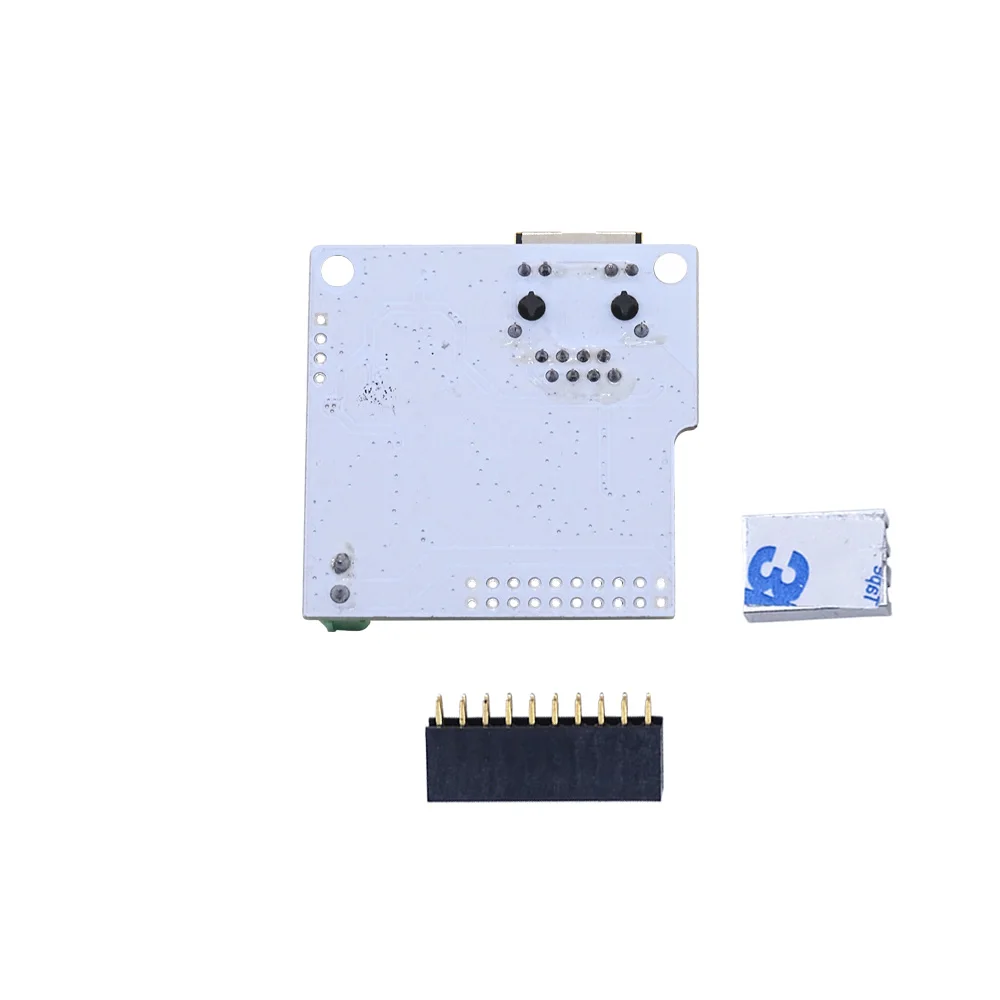

16 채널 28J60 W5100 RJ45 네트워크 제어 스위치 5V 인터넷 릴레이 모듈 5V DC 네트워크 릴레이 모듈 제어판

특징:

W5100 16채널 네트워크 제어 패널은 32비트 시스템 네트워크 릴레이 제어 모듈을 기반으로 하며, 이 모듈을 통해 인터넷 또는 라우터 네트워크 제어 릴레이 모듈을 통해 실현할 수 있으므로 원격 제어 스위치 전원 공급 장치 중앙 집중식 관리의 목적을 실현합니다.

PC 직렬 포트나 네트워크 지원을 통해 직접 설정 및 제어할 수 있습니다. 사용 지침을 참조하세요.

적합 대상: 가정 장식, 호텔, 쇼핑몰 관리, 인터넷 카페, 노래방 시간, 일일 사무실, 매장 모니터링, 네트워킹, 산업 제어 장비, 테스트 장비, 전력 제어, 무인, 지하 파이프, 광산 장비, 선박, 기계실, 거리 램프 관리, 지능형 관리, 중앙 집중식 관리.

사양:

외부 전원 전압: 5V DC 2A

릴레이 번호 연결 가능: 16

전자 스위치 수명: 100,000회

작업 온도: -30°C - 85°씨

크기: 약.1.86 X 1.89 X 0.79인치

메모:

고전압 전원 공급 장치 모듈에 연결할 때 연결에 더 많은 주의를 기울이고 장비 손상을 방지하십시오.

사용 지침

네트워크 보조 세트 직렬 포트

프로토콜: TCP/IP

IP: 192.168.1.4

포트 번호: 3000

검사

1.PC 설정 192.168.1.205, 16 도로 네트워크를 PC에 배선

'
