하이라이트:

이 모듈은 진폭 및 위상 측정 성능이 뛰어납니다.2비트 신호의 진폭 차이 측정에서 높은 측정 정확도를 달성할 수 있습니다.위상차 측정에서 0~180도 이내에서는 1도당 1mV 단계의 모듈 효과이므로 이 모듈은 개발 및 테스트에 더 적합합니다.

특징:

1.두 입력 신호의 이득과 위상차는 저주파부터 2.7GHz까지 측정할 수 있습니다.AD8302는 증폭기, 믹서 및 기타 회로의 이득 및 위상차를 측정하는 데 적합할 뿐만 아니라 무선 기지국 및 테스트 장비 테스트에도 적합합니다.

2. 게인을 측정할 때 두 입력 신호의 동적 범위는 ±30dB이고 출력 레벨의 감도는 30mVdB입니다.오류는 0.5dB 미만입니다.-30dB에 해당하는 출력 전압은 30mV이고, +30dB에 해당하는 출력 전압은 1.8V입니다.출력 전류는 8mA이고 변환율은 25V/μs입니다.

3.정확한 진폭 측정의 비율 계수는 30mVdB입니다.

4.정확한 일반적인 값은 0.5dB 미만입니다. (AD8302로 측정한 위상차의 범위는 0입니다.° ~180°, 해당 출력 전압 범위는 0~1.8V이고, 출력 전압의 감도는 10mV/(°) 및 측정 오류는 0.5 미만입니다.°).위상차(p=0)일 때 출력 전압은 1.8V입니다.출력 전압은 30mV이고 출력 전류는 p=180도일 때 8mA입니다.위상 출력의 변환 속도는 30MHz이고 응답 시간은 40ns~500ns(측정된 위상차에 따라 다름)입니다.

5.정확한 위상 측정의 비례 계수는 10mV/(°).

6.정확한 일반적인 값은 1도 미만입니다.

7.장치는 측정, 제어 및 레벨 비교의 세 가지 방식으로 작동합니다.

8.안정적인 1.8V 기준 전압 바이어스 출력;

9.비디오 대역폭 응답은 30MHz입니다.

10.2.7V~5.5V 단일 전원 공급 장치를 사용하십시오.

11.AD8302의 내부 구조는 주로 정밀하게 일치하는 2개의 복조 광대역 대수 증폭기, 곱셈기 유형 광대역 위상 검출기, 3개의 연산기(), 출력 증폭기 세트, 바이어스 회로 및 기준 전압 버퍼로 구성됩니다.입력 신호는 단일 종단 신호 또는 차동 신호일 수 있습니다.

매개변수:

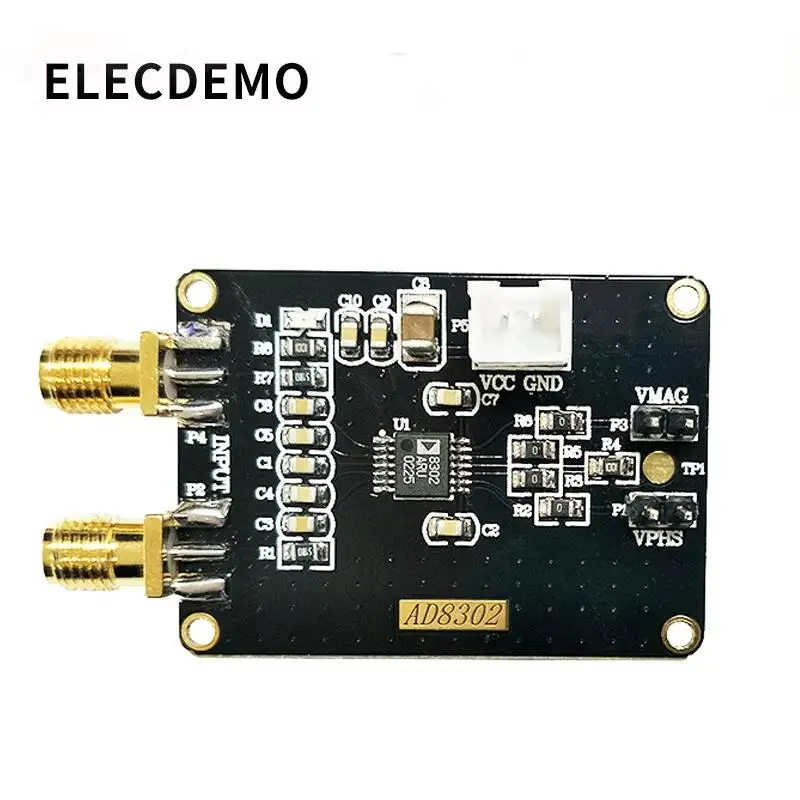

[이름]: AD8302 진폭 및 위상 감지 모듈

[크기]: 42mm X30.5mm

[전원 전압 범위]:5V

세부사항:

1.이득/손실 및 위상을 별도로 측정할 수 있습니다.

2.작동 주파수는 저주파부터 27GHz까지입니다.

3.위상 검출기가 통합된 2채널 매칭 로그 증폭기

4.게인 측정 범위: - 30 ~ + 30dB

5.위상 측정 범위

6, 0~180도

7.통합 기준 전압 소스 및 출력 전압 회로

8, 27~5.5V 단일 전원 공급 장치

패키지 포함:

모듈*1

PDF 회로도*1:구매 후 고객 서비스에 문의하십시오. 정보를 귀하의 사서함으로 보내드립니다.

세부사항:

AD8302에는 정밀하게 일치하는 2개의 광대역 대수 증폭기가 포함되어 있습니다.

광대역 위상 검출기, 1.8V 정밀 기준 소스, 아날로그 교정 회로 및 인터페이스 회로는 주파수 범위에서 두 입력 신호 간의 이득(또는 진폭 비율)과 위상차를 동시에 측정할 수 있습니다. 저주파부터 2.7GHz까지. 이 장치는 정밀하게 일치하는 두 개의 로그 증폭기를 통합하기 때문에 온도 드리프트를 최소화할 수 있습니다.

AD8302는 증폭기, 믹서 및 기타 회로의 이득과 위상차를 측정할 수 있을 뿐만 아니라 무선 기지국 및 테스트 장비를 감지하는 데 특히 적합합니다.게인을 측정할 때 두 가지의 동적 범위 입력 신호는 ±30dB, 그리고 민감도 출력 레벨은 30mVdB입니다. 오류는 0.5dB 미만입니다.-30dB에 해당하는 출력 전압은 30mV이고, +30dB에 해당하는 출력 전압은 1.8V입니다.출력 전류는 8mA이고 변환율은 25VuS입니다.위상차의 측정 범위는 0 ~180이고 해당 출력 전압 범위는 0V~1.8V입니다. 출력 전압의 감도는 10mV/도이며 측정 오류는 0.5 미만입니다.위상차가 p = 0일 때 출력 전압은 1.8Vv이고, p = 180일 때 30mV 및 8mA입니다.위상 출력의 변환 속도는 30MHz이고 응답 시간은 40ns~500ns입니다(측정된 위상차에 따라 다름).

AD8302에는 세 가지 작동 모드도 있습니다. 위상 측정 모드, 입력 레벨 비교기 모드 및 위상 컨트롤러 모드. 위상 제어 모드를 사용하여 위상 제어기를 구성할 수 있습니다.이득 및 위상차의 작은 신호 포락선 대역폭은 30MHz(MFLT 끝 개방 회로)입니다.외부 필터 커패시터는 대역폭을 줄일 수 있습니다.특성 임피던스가 50_인 위상차 측정 시스템의 경우 입력 전력 레벨 범위는 -60dBm ~ 0dBm입니다.
