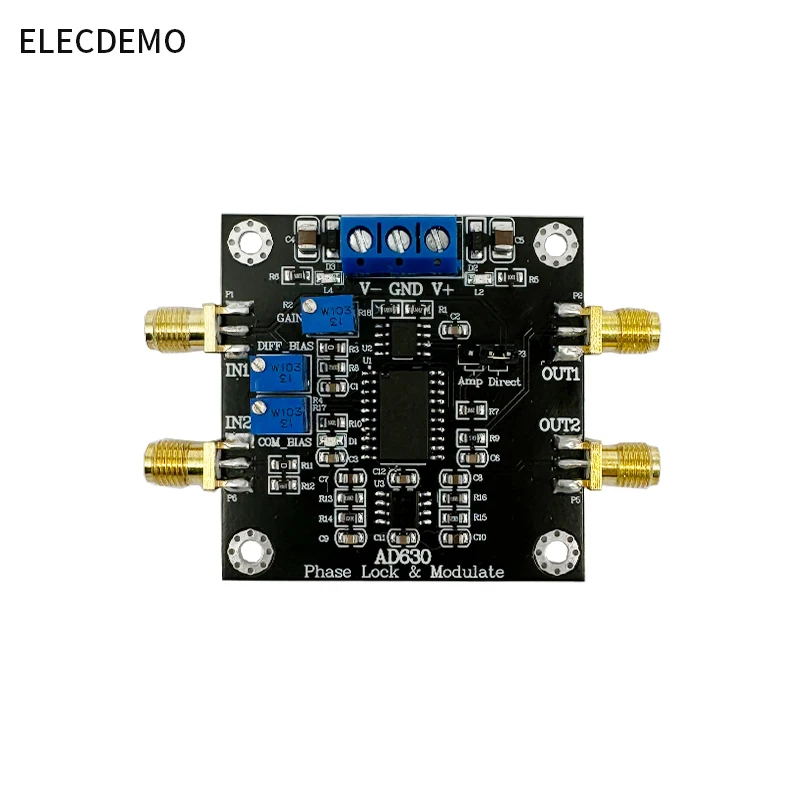

AD630 밸런스 변조기 칩 - 락인 증폭기 모듈 - 미약 신호 검출 - 변조 위상 감지 [KANGWEI-115]
  • AD630 밸런스 변조기 칩 - 락인 증폭기 모듈 - 미약 신호 검출 - 변조 위상 감지 [KANGWEI-115]
  • AD630 밸런스 변조기 칩 - 락인 증폭기 모듈 - 미약 신호 검출 - 변조 위상 감지 [KANGWEI-115]
  • AD630 밸런스 변조기 칩 - 락인 증폭기 모듈 - 미약 신호 검출 - 변조 위상 감지 [KANGWEI-115]

AD630 밸런스 변조기 칩 - 락인 증폭기 모듈 - 미약 신호 검출 - 변조 위상 감지 [KANGWEI-115]

4.0 0리뷰
70,060 원
구매혜택:         적립 마일리지 : +70원 (상품 : 70원)
자체상품코드:  KANGWEI-115
브랜드:      KANGWEI
수량:
1~2일 (재고 소진시 약 1주일 소요될 수 있습니다.)
총 상품금액(VAT 포함):   70,060원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
바로구매하기 장바구니
추천 상품
  • 11,070원
  • 2,790원
  • 3,600원
  • 1,900원
  • 2,400원
  • 2,200원
  • 5,900원
  • 2,800원
  • 9,300원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내

유형; AD630

모듈 유형; 균형 잡힌 변조/복조/잠금 증폭

모듈 전원 공급 장치; ±5V~±15V

작동 전류; ±10mA; 참고용으로만 사용

이득 대역폭 제품; 2MHz

IN1 입력 범위;0~13Vpp;- 6.5V~+ 6.5V;프리앰프를 사용하지 않고 양극 및 음극 15V 전원 공급 장치에서 측정

IN1 입력 범위; 13Vpp/전면 증폭 계수; 사전 증폭 사용

전면 증폭 계수; 2-100x 조정 가능; 사용 여부를 선택할 수 있습니다.

IN2 입력 범위;(V-)+3 ~ (V+)-1.5;예를 들어 전원 공급 장치가 양극 또는 음극 5V인 경우 기준 신호 입력 범위는 -2~+3.5V입니다.

OUT1 출력 범위; 26Vpp; -13V~+13V; 양극 및 음극 15V 전원 공급 장치에서 측정

OUT2 출력 범위;-8V~+8V; 저역 통과 필터링 후 출력, 양극 및 음극 15V 전원 공급 장치에서 측정

IN1 입력 임피던스; 10KΩ

IN2 입력 임피던스; 10KΩ

OUT1 출력 임피던스; 51Ω

OUT2 출력 임피던스; 낮은 저항

저역 통과 차단 주파수; 10Hz

차동 모드 오프셋 조정, ±25mV, 입력 DC 오프셋 미세 조정과 동일

공통 모드 오프셋 조정; ±25mV; 출력 DC 오프셋을 미세 조정하는 것과 동일

모듈 보호; 전원 공급 장치 역방향 연결 보호

모듈 무게; 20g

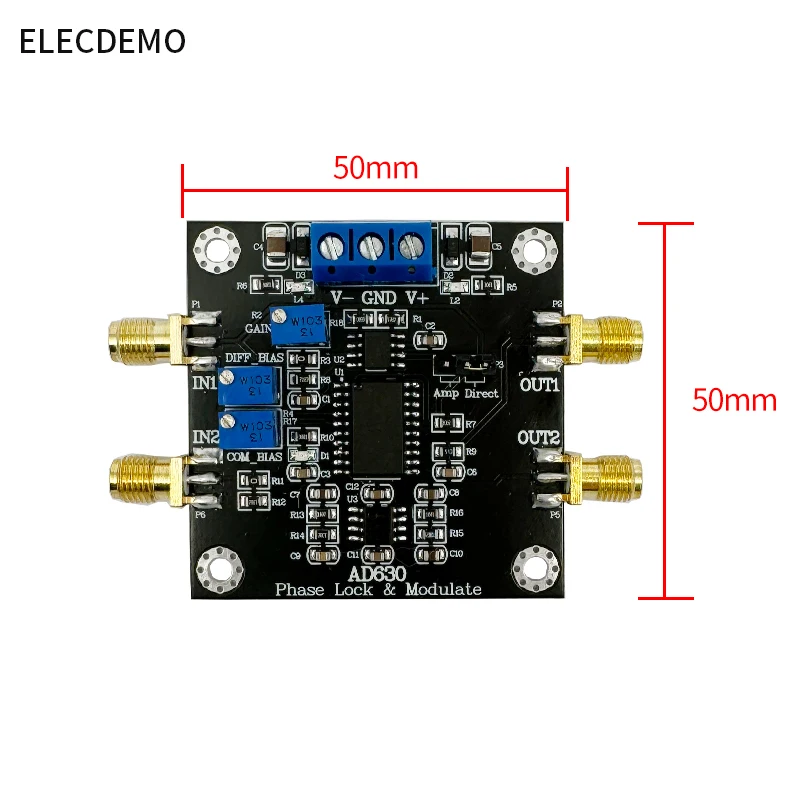

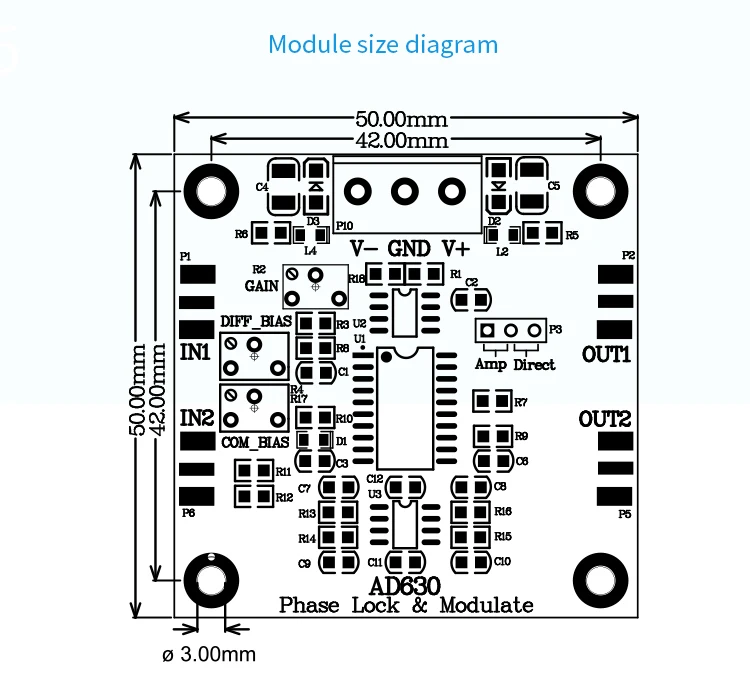

모듈 크기; 50*50mm; 길이 * 너비 PCB 크기

모듈 가열, 방열판 없음, 정상 작동에 열 방출이 필요하지 않음

모듈 가열 계수; 과열 없는 정상 작동; 과도한 전원 공급 전압으로 인해 칩 또는 모듈이 손상됩니다.

모듈 작동 온도;-25℃--+75℃

모듈 특징; 게인과 바이어스 모두 조정 가능

적용 범위; 다중; 균형 잡힌 변조 및 복조, 동기 검출, 위상 검출, 직교 검출 및 위상 감도 검출, 잠금 증폭, 구형파 곱셈 등과 같은 응용 프로그램

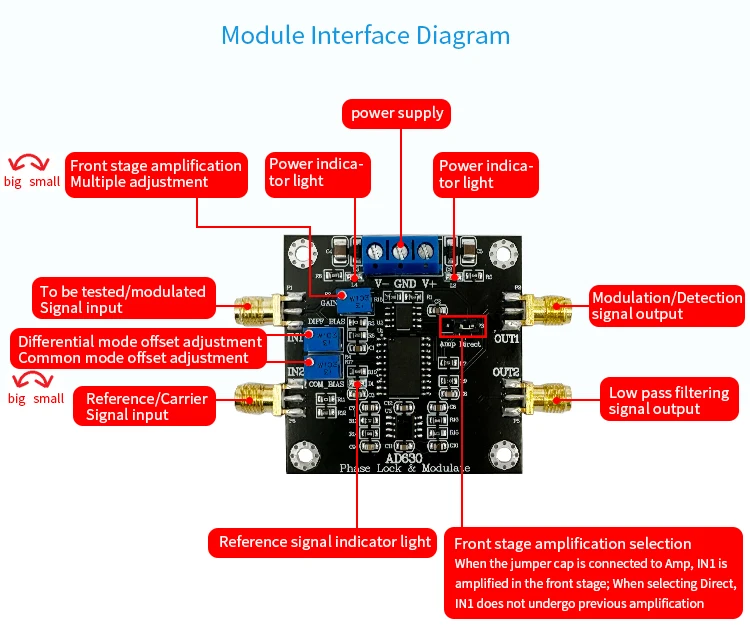

모듈 인터페이스 유형, 신호 SMA, 3.81-3P 배선 베이스
