배송 목록

1.AD9226 고속 ADC 모듈;

2.모듈 회로도(PDF 버전), FPGA 테스트 참조 프로그램, 모듈 사용 지침 및 칩 설명서;

3.모듈 자체에 대한 기술 지원

친절한 팁

(1) 우리 매장의 모듈 인터페이스는 명확하고 성능이 안정적입니다.해당 실험 조건에서 기능 검증을 위해 당사 매장에서 제공하는 회로도를 결합하십시오.

(2) 이 모듈의 기본 매개변수는 모두 세부정보 페이지에 있으며 모듈 정보 PDF 문서와 루틴 소스 코드는 제공되지만 프로젝트 파일은 제공되지 않습니다.구매자가 알려 주시기 바랍니다.운영상 문제가 있는 경우 고객 서비스에 문의하실 수 있습니다.

(3) 모듈을 사용하기 전에 본 모듈의 상세 페이지를 자세히 읽어보시고 전원 공급 및 사용 제한 사항을 숙지하여 부적절한 작동으로 인한 모듈 손상을 방지하시기 바랍니다.

(4) 당사 모듈은 실제 모듈 매개변수, 기능 및 사진을 제공하도록 보장되며 모든 모듈은 테스트 후 배송됩니다.

모듈 매개변수

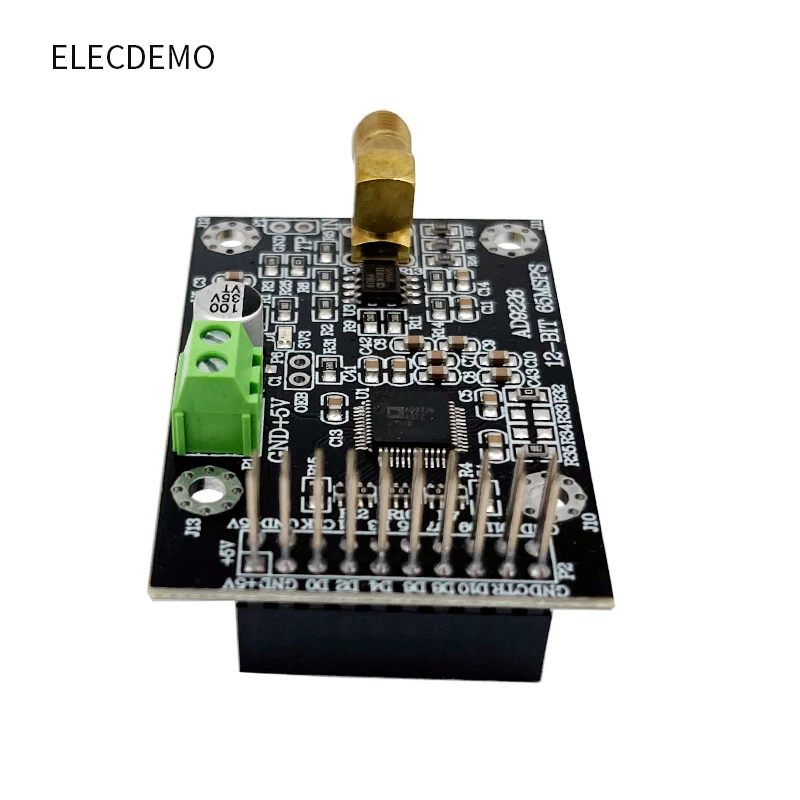

모듈 모델; AD9226_01

모듈 유형; 아날로그-디지털 변환 모듈

샘플링 속도; 65M SPS(최대)

ADC 분해능 비트; 12비트

입력 전압 범위, 10VPP(±5V), 신호 임피던스: 50Ω

전원 공급: 5V DC, 최소: 4.75V 일반: 5V 최대: 5.25V

루틴 제공; Verilog FPGA 소스 코드

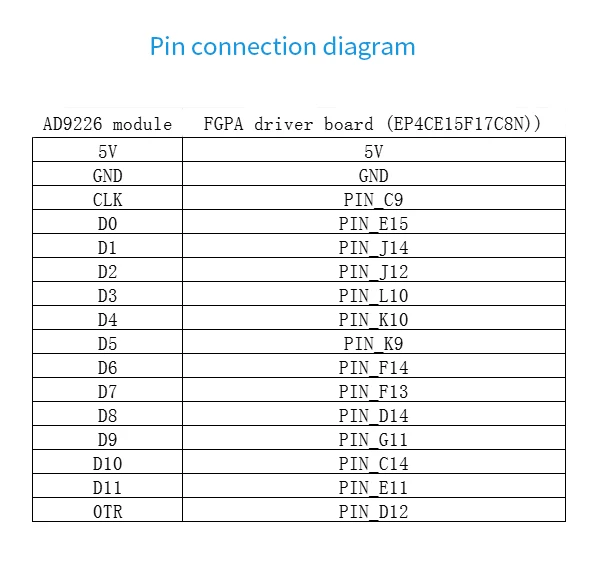

일반 플랫폼; QuartusII EP4CE15F17C8

프로토콜; 13비트 병렬 SPI

통신 신호 레벨; 3.3V

입력 저항; 50유로

입력 채널 수; 1채널

입력 인터페이스; SMA 튜너/XH2.54 구멍

기준 전압; 내부 2V

-3dB 아날로그 대역폭; 320MHz

출력 모드; 병렬 데이터

모듈 기능; 고속 ADC 획득

모듈 적용; 고속 신호 획득

모듈 무게; 16g

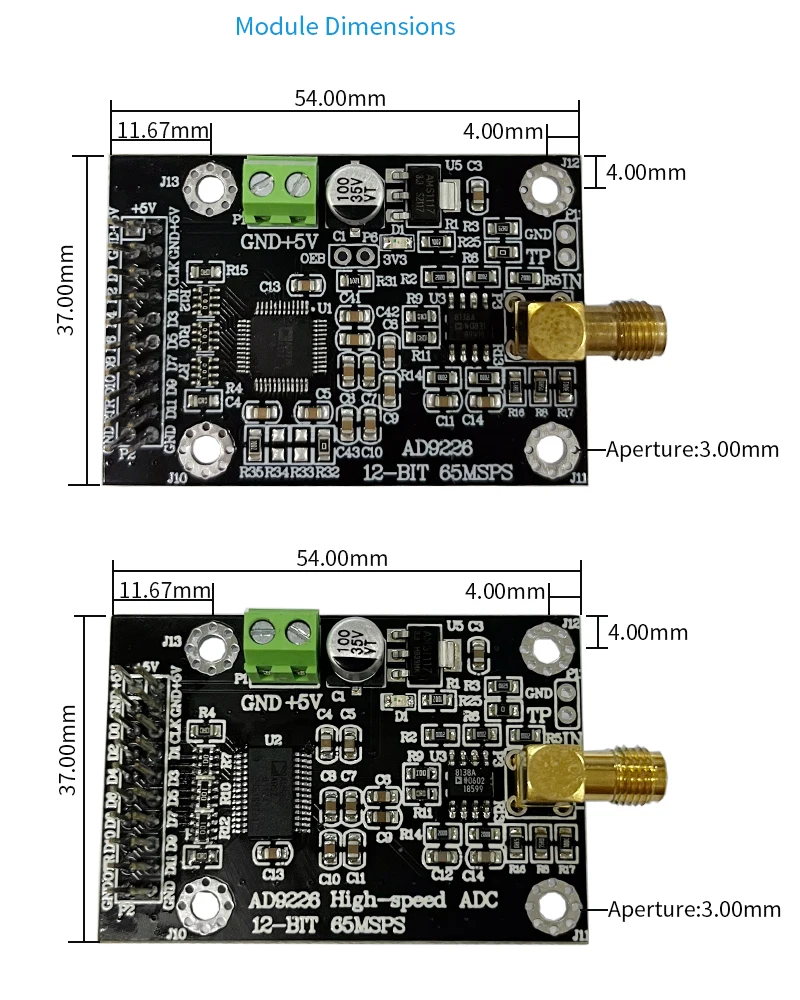

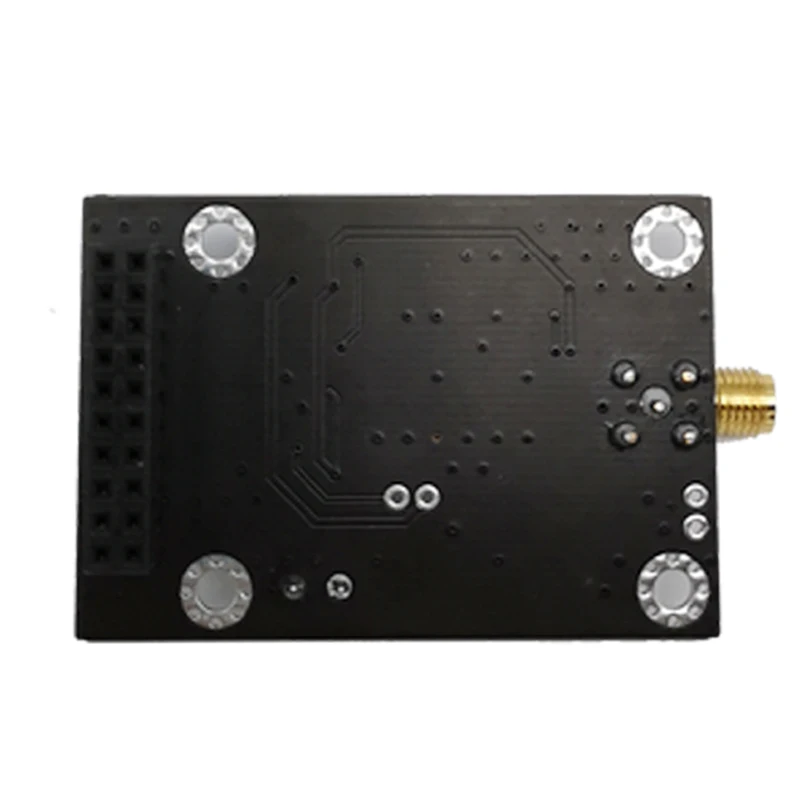

모듈 사양, 54*37*23mm, L*W*H-PCB 크기

모듈 인터페이스 유형, 13비트 데이터 SPI 병렬

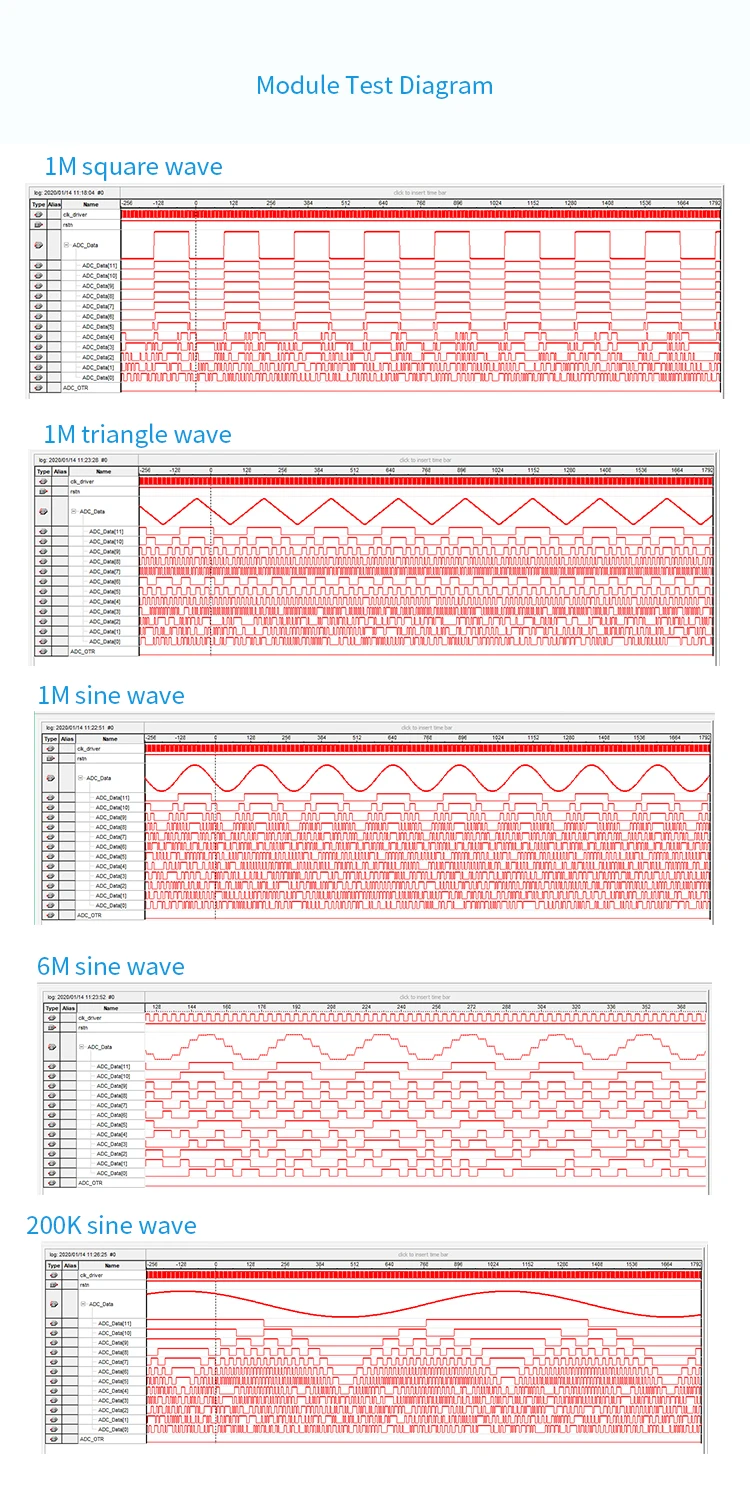

모듈 설명

이 모듈의 고속 AD는 ADI Company의 12비트 고속 A/D 변환기 AD9226을 선택합니다.AD9226은 최대 샘플링 속도가 65MSPS인 다단계 차동 파이프라인 아키텍처를 채택합니다.칩은 단일 전원 공급 장치로 전원을 공급받으며 칩에 샘플 앤 홀드 및 기준 전압 소스가 있어 주변 회로 설계가 단순화됩니다.이는 산업 등급 애플리케이션을 충족하고 전체 작동 온도 범위 내에서 작동합니다.누락된 코드가 없음을 보장합니다.

모듈 사용 시 주의 사항

1.전원 공급 장치에 과전압을 가하지 마십시오.

2.데이터 통신에 더 긴 회선을 사용하지 마십시오.

3.고속 신호 입력에는 SMA 차폐 케이블을 사용하는 것이 좋습니다.

4.직접 코드: (-5V~+5V, 12비트 값 증분, 보완 코드: (D11은 부호 비트, D10~D0 비트 값)

자주하는 질문

Q: 입력 전압이 아직 5V에 도달하지 않았고 출력 데이터가 최대값에 도달했습니다.

ㅏ: 전원 공급 장치가 +5V 전원 공급 장치인지 확인하십시오. 모듈 전원 공급 장치가 너무 낮아 측정 가능한 전압 범위에 영향을 미칩니다.

Q: 특정 전압이 입력되었지만 측정된 데이터는 입력 전압의 절반 이하에만 해당될 수 있습니다.

ㅏ: 입력 신호가 50Ω 임피던스인지 확인하십시오.(모듈의 입력 임피던스는 50Ω입니다.입력 신호 구동 능력이 부족하면 보드에 입력된 후 전압이 절반 이상 떨어집니다.멀티미터 또는 오실로스코프를 사용하여 모듈의 입력단에서 측정된 실제 전압은 모듈에서 측정된 값과 동일합니다.

Q: 전압이 -5V에 입력되었지만 데이터가 최소값 0(2,5일 수도 있음)에 도달할 수 없거나 입력 5V 데이터가 최대값에 가깝습니다.

ㅏ: 온보드 구성 요소의 허용 오차에 영향을 받아 신호 전처리 회로에 의해 조절된 후 입력 전압에 약간의 차이가 있을 수 있거나 신호 자체의 정확도도 일정한 영향을 미칩니다(디스플레이 입력 -5V, 실제로 -4만 입력하세요.99V).이 경우 -5V보다 약간 작은 데이터를 입력하면 최소값인 0에 도달할 수 있습니다.

Q: OTR 핀의 용도는 무엇입니까? 데이터입니까?

ㅏ: OTR은 데이터 오버플로 플래그입니다.예를 들어, 이 모듈의 설계 입력 범위는 플러스 또는 마이너스 5V입니다.입력이 +5V를 초과하거나 -5V를 초과하면 이 핀이 하이로 설정됩니다.

칩 소개

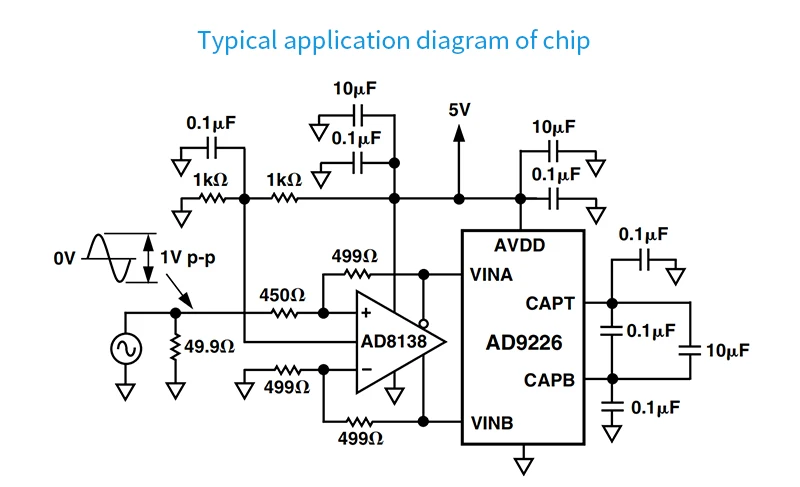

AD9226은 ADI가 생산한 단일 칩, 단일 전원 공급 장치, 12비트 정밀, 65Msps 고속 아날로그-디지털 변환기로, 고성능 샘플 앤 홀드 증폭기 SHA와 기준 전압 소스를 통합합니다. . AD9226은 오류 수정 로직을 갖춘 다단계 차동 파이프라인 구조를 채택하여 65Msps 샘플링 속도에서 정확한 12비트 데이터를 보장합니다. 동시에 AD9226은 더 낮은 전력 소비(475mw)와 더 높은 신호 대 잡음비(69dB)를 제공합니다.
