배송 목록

고속 광통신 모듈 송신기 납품 목록

물리적 모듈+전원 어댑터+판매 후 기술 지원+정전기 백 포장+충격 방지 폼

알림:

(1) 우리 매장의 모듈 인터페이스는 명확하고 성능이 안정적입니다.당사 매장에서 제공하는 사용 설명서와 함께 해당 실험 조건에서 기능을 확인하시기 바랍니다.

(2) 이 모듈의 기본 매개변수는 세부 정보 페이지에 있으며 회로도, PCB 및 기타 엔지니어링 문서는 제공되지 않습니다.구매자에게 알려야 합니다.작동에 문제가 있는 경우 고객 서비스에 문의하십시오.

(3) 모듈을 사용하기 전에 이 모듈의 세부 정보 페이지를 자세히 읽고 전원 공급 장치 및 사용 제한 사항을 이해하여 부적절한 작동으로 인한 모듈 손상을 방지하십시오.

(4) 저희 매장의 모든 모듈은 실제 모듈 매개변수, 기능 및 사진을 제공하도록 보장하며 모든 모듈은 검사 후 배송됩니다.

모듈 매개변수

매개변수 이름, 매개변수 값, 비고

모듈 모델; 고속 광 통신 모듈 송신기

모듈 유형; 고속 레이저 변조

모듈 공급 전압; DC-9V

모듈 공급 전류; 1A

입력 임피던스; 150R

입력 신호 유형; 임의파

입력 신호 진폭; 0-3.3V; 입력 신호는 0 이상이어야 합니다.

입력 신호 대역폭; 150MHz 이상

출력 광 파장; 1310nm; 다른 파장은 사용자 정의 가능

출력 인터페이스; FC-UPC

출력 광 출력; 3mW(MAX)

펄스 폭 분해능; 1nS보다 우수

출력 상승 및 하강 에지; 2ns 미만

모듈 보호; 전원 공급 장치의 역방향 연결 보호

모듈 무게; 55g

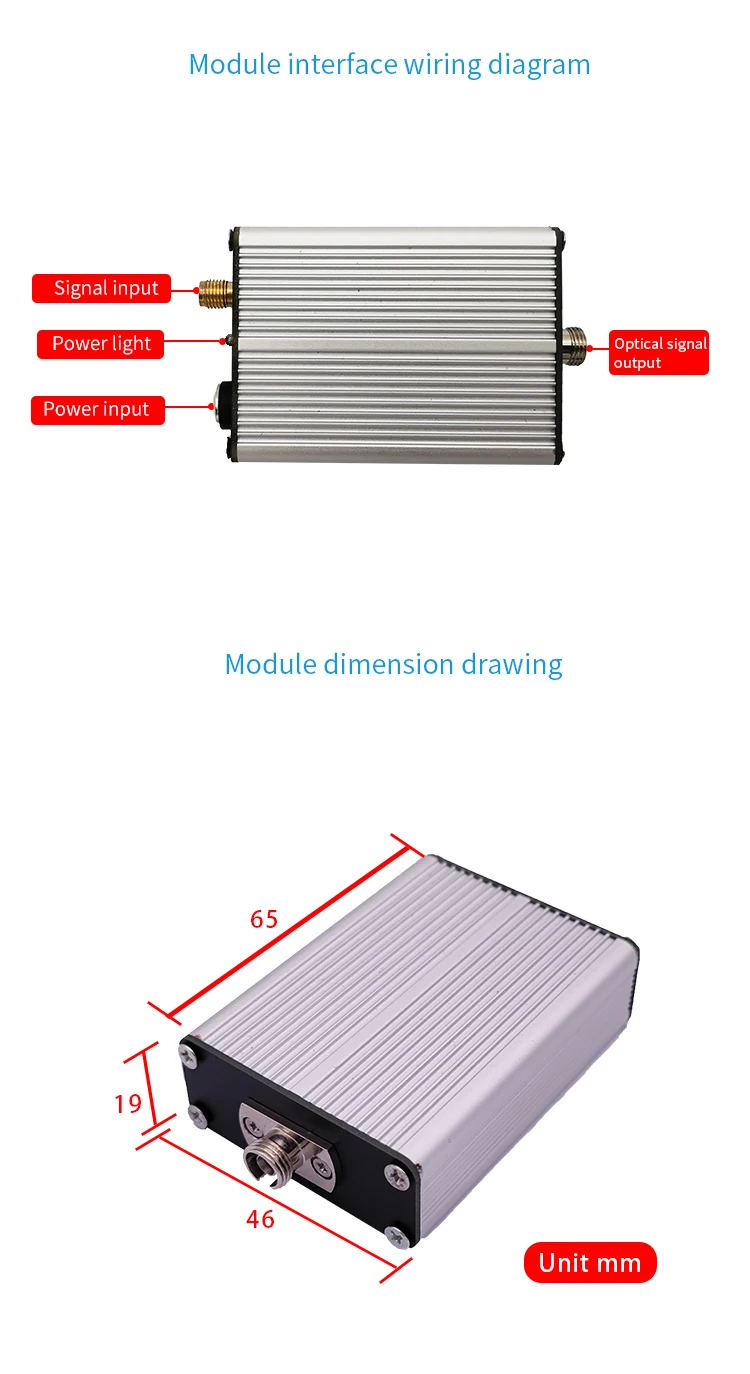

모듈 사양; 79*46*19mm; 길이 * 너비 * 높이 - PCB 크기

모듈 발열 계수; 과도한 전원 전압으로 인해 칩 또는 모듈이 손상되었습니다.

모듈 작동 온도;-25℃--+75℃;산업용 등급

모듈 기능; 출력 전력 LED 표시, 임의 신호 변조

적용 범위; 광 통신, 고속 신호 감지, 펨토초 제어 등

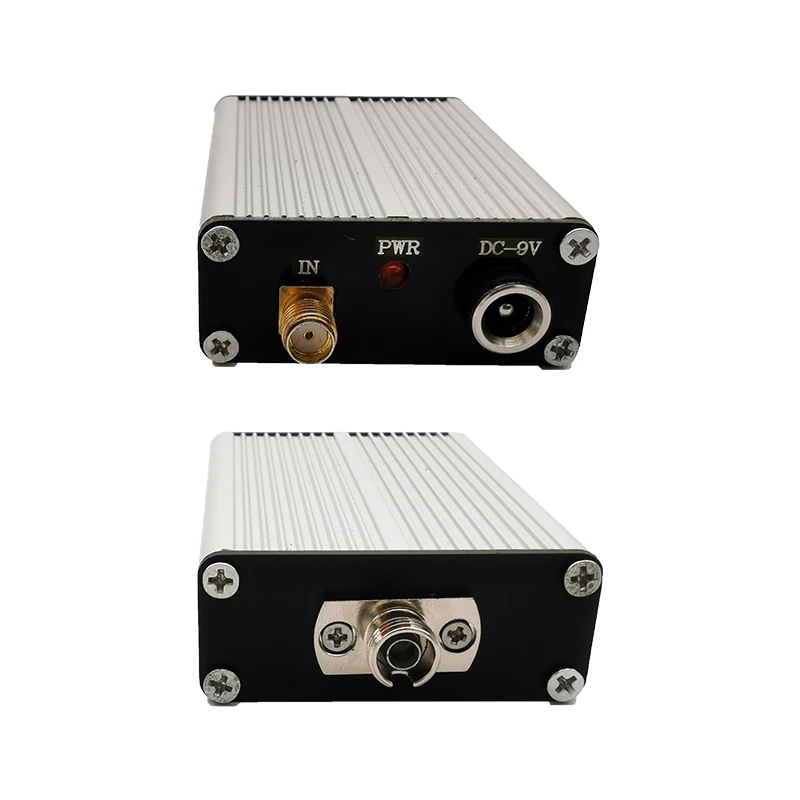

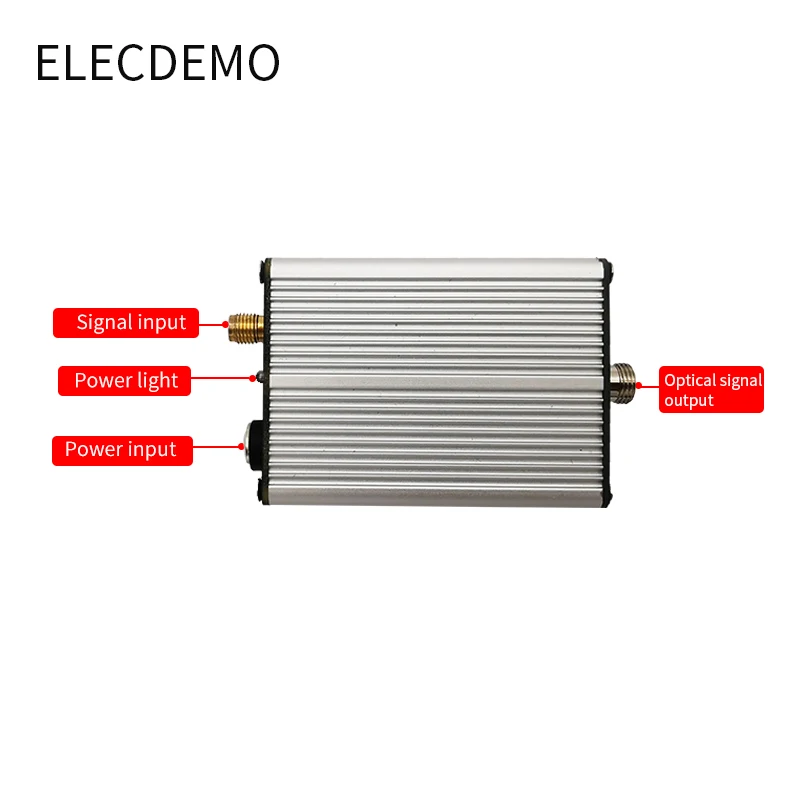

모듈 인터페이스 유형; SMA 신호 입력, DC5.5 * 2.1 전원 소켓, FC-UPC 출력

모듈 설명

고속 광통신 모듈의 송신단은 입력된 전압 신호를 광 신호로 변환하여 특정 파장의 레이저 방출관을 통해 전송할 수 있는 모듈이다.이 모듈의 기본 방출 파장은 1310nm이고 최대 변조 주파수는 150MHz에 도달할 수 있으며 최소 펄스 폭은 2nS에 도달할 수 있으며 상승 및 하강 에지는 2nS 미만입니다.일반적으로 펄스광 변환 및 일부 펨토초 속도 측정과 같은 장소에서 사용됩니다.모듈의 최소 펄스 폭 분해능은 1nS이며, 높은 펄스 폭 분해능은 광학 센서 분야, 특히 펨토초 속도 측정 분야의 정확도를 향상시킵니다.이 모듈은 대부분의 고속 저전력 레이저 전송 튜브와 호환되며 적응할 수 있습니다.이 모듈은 CCD 이미징, 눈사태 광전 감지 및 고속 광전 감지, 광 펄스 감지 및 형광 물질 감지와 같은 기타 광학 응용 분야에도 적합합니다.고속 광 통신을 달성하기 위해 고속 광 통신 모듈의 수신단과 협력할 수 있습니다.

모듈 사용 시 주의사항

(1) 모듈의 전원 공급 장치는 9V DC 전원 공급 장치이며 과전압 전원 공급 장치는 허용되지 않습니다.

(2) 모듈은 고속 민감 장치이므로 입력 신호의 극성과 전압에 주의하십시오.

(3) 좋은 접지를 보장하기 위해 입력 신호용 SMA 인터페이스가 있는 와이어 길이를 50cm 이하로 사용하는 것이 좋습니다.고전압을 측정할 때는 고전압 감쇠 프로브를 사용하십시오.접촉 불량이나 전선 품질이 좋지 않으면 신호 감쇠나 과도한 소음이 발생할 수 있습니다.

(4) 출력 광섬유를 과도하게 구부리지 마십시오. 그렇지 않으면 신호 크기와 품질이 영향을 받을 수 있습니다.

자주 묻는 질문

Q: 더 높은 전력의 광 출력 모듈이 있습니까?

A: 우리 매장의 모든 종류의 드라이브 모듈은 더 높은 전력과 더 많은 파장을 포함하여 차례로 개발되고 있습니다.또한 고객에게 기능 맞춤화 및 크기 맞춤화를 위한 맞춤형 서비스를 제공할 수도 있습니다.자세한 내용은 고객 서비스에 문의하십시오.

Q: 신호 입력 후 광 출력이 없습니까?

A: 광파 대역은 1310nm로 눈에 보이지 않기 때문에 육안으로는 관찰할 수 없습니다.광 파워 미터를 사용하여 입력이 올바른지 측정하고 확인할 수 있습니다.

Q: 배터리 및 기타 장치를 전원 공급 장치로 사용할 수 있습니까?

답: 그렇습니다. 모듈에 필요한 전압 및 전류 요구 사항이 충족되는 한 전압은 9V이고 전류는 1A입니다.
