모듈 매개 변수

1. 모듈 모델: ADS8688
2. 모듈 유형: 아날로그-디지털 변환 모듈 ADC
3. 모듈 전원 공급 장치: 5V
4. 정적 전력 소비: <2.2mA (참조 전용)
5. 모듈 통신 프로토콜: SPI 직렬
6. 입력 임피던스: 1M 옴
7. 입력 채널 수: 8
8. 기준 전압: 기본 내부 4.069V (용접 가능한 S0T-23 패키지 외부 입력 참조)
9. 입력 범위: 양극성: ± 10.24V, ± 5.12V 및 ± 2.56V/단극성: 0V ~ 10.24V 및 0V ~ 5.12V (소프트웨어 전환 범위)
10. 해상도: 16 비트
11. 칩 최대 샘플링 속도: 500kSPS (총 처리량)
12. 이 모듈은 루틴을 제공합니다: STM32F 103RBT6 (아날로그 SPI)
13. 모듈 기능: 칩 내부에 통합 된 다중 (프로그래머블 게인 앰프 (PGA) 및 저온 드리프트, 일정한 저항 입력 임피던스를 갖는 온칩 기준 전압)
14. 모듈 적용: 다양한 (전력 자동화, 중간 차원 장치 보호, 공장 자동화 및 프로세스 제어 등)
15. 모듈 무게: 13g
16. PCB 크기. : 50X50 길이 X 너비 (mm)
17. 모듈 인터페이스: 3.81-8P 소켓, XH2.54 이중 열 핀

모듈 설명:

1. ADS8688 은 16 비트 연속 근사 (SAR) 아날로그-디지털 변환기 (ADC) 를 기반으로하는 8 채널 통합 데이터 수집 시스템입니다. 작동 중 최대 500 kSPS의 처리량을 제공합니다. 이 장치는 각 입력 채널에 대해 통합 아날로그 프론트 엔드 회로 (최대 ± 20V 의 과전압 보호) 를 제공합니다. 자동 및 수동 스캔 모드를 지원하는 8 채널 멀티플렉서와 저온 드리프트를 지원하는 온칩 4.096V 기준 전압을 제공합니다. 단일 5V 아날로그 전원 공급 장치로 전원을 공급할 때, 장치의 각 입력 채널은 ± 10.24V, ± 5.12V 및 ± 2.56 V의 실제 바이폴라 입력 범위를 지원할 수 있습니다. 및 단극 입력 범위는 0V ~ 10.24V 및 0V ~ 5.12 V입니다.
2. 모든 입력 범위에서 아날로그 프론트 엔드의 게인은 높은 DC 정확도를 보장하기 위해 정밀하게 미세 조정되었습니다. 입력 범위의 선택은 소프트웨어로 프로그래밍 할 수 있으며 각 채널의 입력 범위 선택은독립적. 이 장치는 선택한 입력 범위에 관계없이 1MΩ 의 일정한 저항 입력 임피던스를 제공합니다.

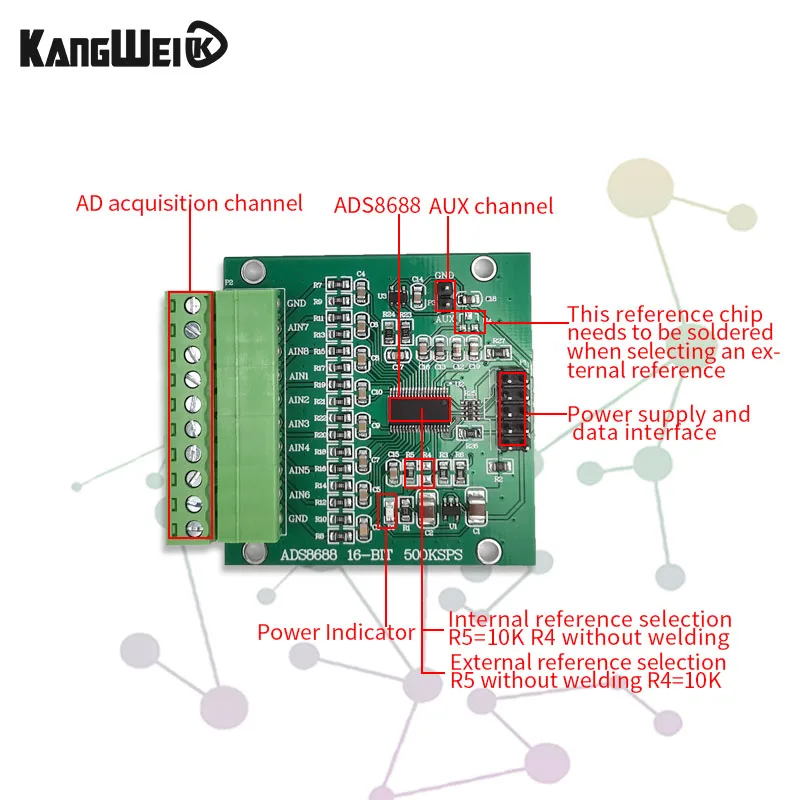

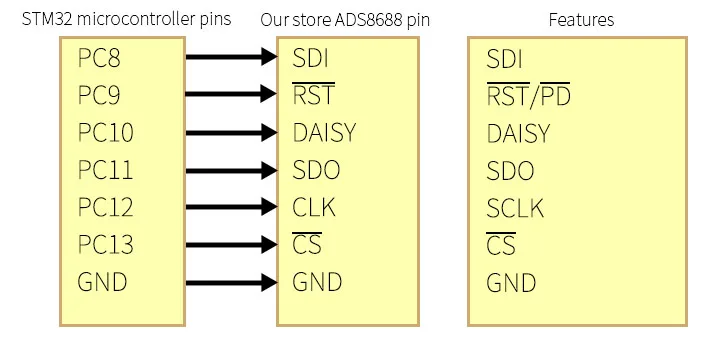

인터페이스 다이어그램

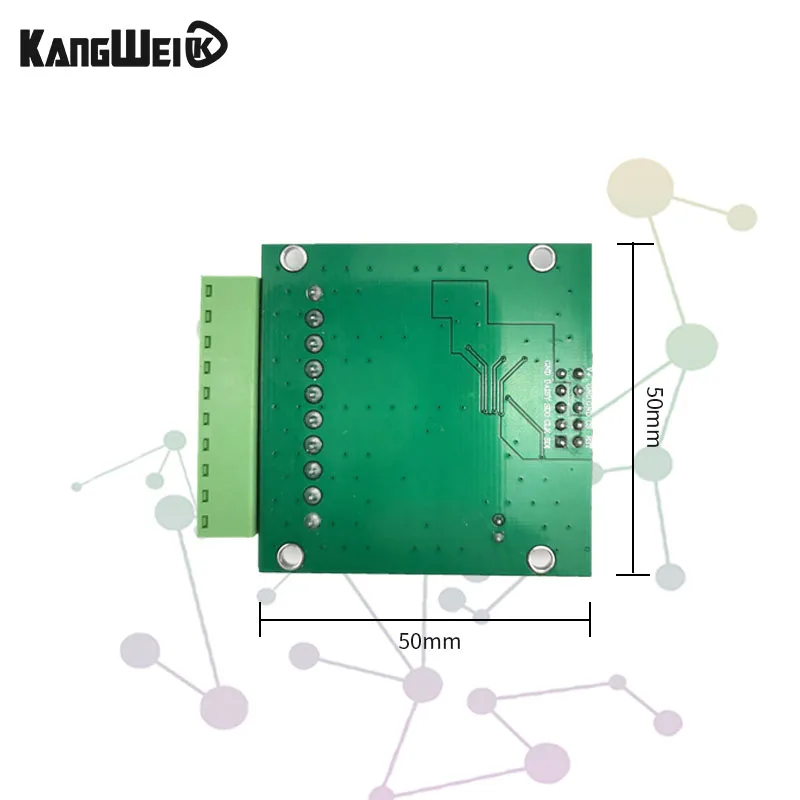

치수

주의 사항:

(1) 모듈은 저전력 모듈이므로 전원 공급 장치가 5.25 V를 초과하지 않는 것이 좋습니다.

(2) 모듈은 고정밀 장치이므로 불필요한 간섭을 피하기 위해 선형 전원 공급 장치를 사용하는 것이 좋습니다.

(3) 입력 및 출력 신호 라인은 가능한 한 짧아야하며 너무 길면 노이즈 신호가 쉽게 발생할 수 있습니다. 접촉 불량 또는 케이블 품질이 좋지 않으면 신호 감쇠 또는 과도한 노이즈가 발생할 수 있습니다.

(4) 배달 된 코드는 당사 매장의 주요 제어 보드에만 해당됩니다. 이 프로그램은 완전히 주석을 달고 프로그램을 설명하지 않습니다. 아기 세부 정보 디스플레이 이외의 기능 직접 개발해야 합니다.

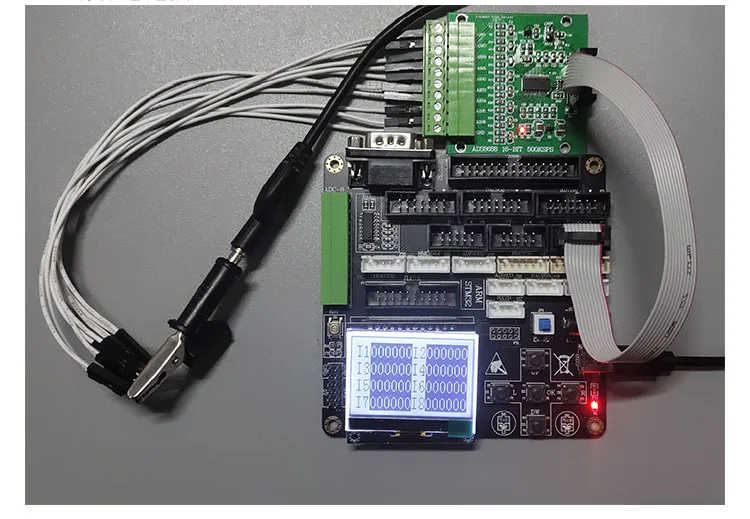

(5) 모듈의 기능을 간단히 테스트해야하는 경우 매장의 제어판과 함께 사용하는 것이 좋습니다. 올바른 배선 후 제어판에 전원을 공급하여 신호 수집 및 디스플레이를 실현하십시오.

테스트 차트:

1. 모든 채널은 접지됩니다

2. 채널 1 입력 8V 및 기타 채널이 떠 있습니다 (참고: 부동 중 전압은 0 이 아닙니다)

3. 채널 1 입력-8V 및 기타 채널이 떠 있습니다 (참고: 부동 중 전압은 0 이 아닙니다)

일반적인 문제

Q: 모듈이 음의 전압을 측정 할 수 있습니까?

A: 예, 범위가 양극으로 선택되면 음의 전압을 측정 할 수 있습니다.

Q: 최대 값은 65535? 전압으로 변환하는 방법?

A: 선택한 범위가 바이폴라 인 경우 0V 는 32767 해당하므로 V =(ADC 값-327

67)* 범위/65535; 범위가 단극 일 때, 32767 뺄 필요가 없습니다.

Q: 각 채널마다 독립적으로 500kSPS 데이터 업데이트 속도가 있습니까?

A: ADS8688 의 최대 총 처리량은 500 kSPS입니다. 각 채널의 처리량은

멀티플렉서 스캔 시퀀스에서 선택한 채널 수입니다. 두 개의 채널만 선택된 경우

각 채널의 처리량은 250 kSPS와 같습니다. 4 개의 채널을 선택하면

채널당 125 kSPS 등.

Q: AUX와 다른 채널의 차이점은 무엇입니까?

A: AUX 채널은 칩 내부의 멀티플렉서를 통해 고정밀 16 비트 ADC에 직접 연결됩니다.

연결; 프론트 엔드 PGA가 없기 때문에 AUX 채널은 유니 폴라 0V 에서 VREF 만 지원합니다.

오망 입력 범위.

Q: 각 채널에 대해 입력 범위를 독립적으로 구성할 수 있습니까?

A: ADS8688 의 각 채널에는 PGA가 있으므로 입력 범위와 극성을 독립적으로 구성 할 수 있습니다.

Q: 예를 들어, 모듈을 계속 수집하기 위해 전압: 2.1234 V를 제공하십시오.

결과는 무엇입니까? 값이 점프할까요?

A: 데이터가 변동해야하며, 이는 단일 조건, 전력 리플 노이즈에 의해 결정되지 않습니다.

소리, 긴 철사 및 기타 요소가 영향을 미칩니다.

Q: ADS8688 은 작은 전압 신호를 수집하는 데 정확하지 않습니다. 상황은 무엇입니까?

A: 범위 구성이 너무 커서 수집하려는 신호 범위에 따라 합리적 일 수 있습니다.

칩 측정 범위 (PGA) 를 설정합니다.

Q: 모듈이 정상적으로 구동 된 후에는 전압에 연결되지 않은 핀에도 전압이 표시됩니다. 정상입니까?

A: 모듈은 기본적으로 8 개의 채널을 사용하여 항상 수집하며 연결된 전압이 없을 때도 수집합니다.

핀에 수집 된 부동 전압은 직접 접지 될 수 있으며 이는 제로 전압입니다.
