하이라이트:

LT6600 은 완전 차동 증폭기와 저역 통과 필터를 결합합니다. 각 모델은 서로 다른 차단 주파수를 나타냅니다. 차동 증폭기의 직접 대체품으로 사용할 수 있습니다. 차단 주파수는 2.5MHz, 5MHz, 10MHz, 15MHz 및 20MHz 이며 간단한 작동과 안정적인 차단 주파수로 선택할 수 있습니다.

LT6600 모듈 배송 목록

모듈 + PDF 회로도 + 판매 후 기술 지원 + 정전기 백 포장 + 충격 방지 폼

팁:

(1) 저희 가게의 모듈 인터페이스가 선명하고 성능이 안정적입니다. 저희 매장 제공한 회로도 함께 해당 실험 조건 기능 검증 진행해 주세요.

(2) 이 모듈의 기본 매개 변수는 모듈 정보의 PDF 정보를 제공하는 세부 정보 페이지에 있습니다. 엔지니어링 문서는 제공되지 않습니다. 운영 문제가있는 경우 고객 서비스에 문의 할 수 있습니다.

(3) 구매자는 모듈을 사용하기 전에 본 모듈의 세부 정보 페이지를 읽고 전원 공급 및 사용 제한을 이해하고 부적절한 작동으로 인한 모듈 손상을 방지하십시오.

(4) 당사의 모듈은 실제 모듈 매개 변수, 기능 및 그림을 제공하도록 보장되며 모든 모듈은 감지 후 배송됩니다.

모듈 매개 변수

모듈 모델: LT6600

모듈 유형: 스위치 커패시터 필터

전원 공급 장치 전압: DC-5V

모듈 전류: 50mA (최대)

필터 유형: 로우 패스

필터 순서: 4 차

로우 패스 컷오프 주파수: 옵션; 2.5MHz, 5MHz, 10MHz, 15MHz, 20MHz

입력 신호 형식: 단일 종료

입력 채널: 1 채널; 캐스케이드 가능

입력 신호 전압 범위: 1.3Vpp (최대)

입력 주파수 범위: 2KHz-30MHz

모듈 게인 범위: 예; 2.5MHz 배율은 3.1 배; 5MHz 배율은 2 배; 10MHz 배율은 1.3 배; 15MHz 배율은 1.6 배; 20MHz 배율은 1.3 배

입력 및 출력 신호 특성: 결합 된 입력 및 출력; DC 구성 요소로 출력, 오실로스코프로 직접 측정 할 수 있습니다. 스위치 커패시터 필터이기 때문에 출력 신호는 톱니입니다.

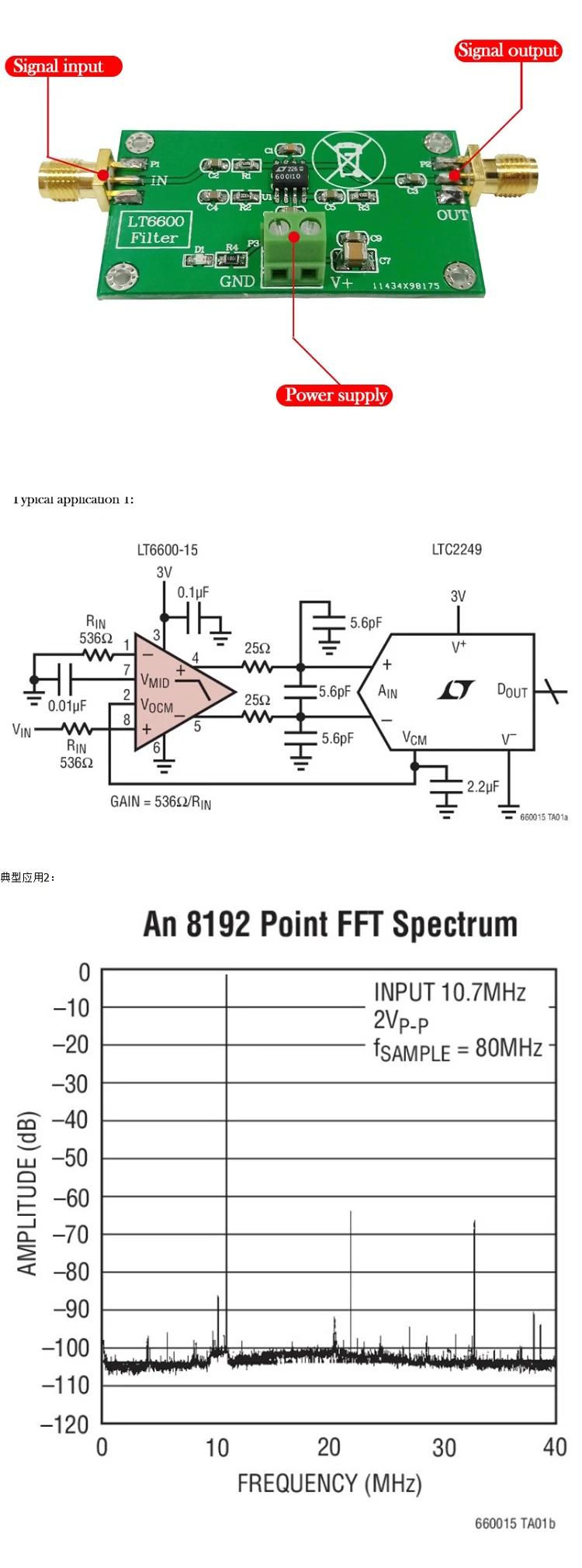

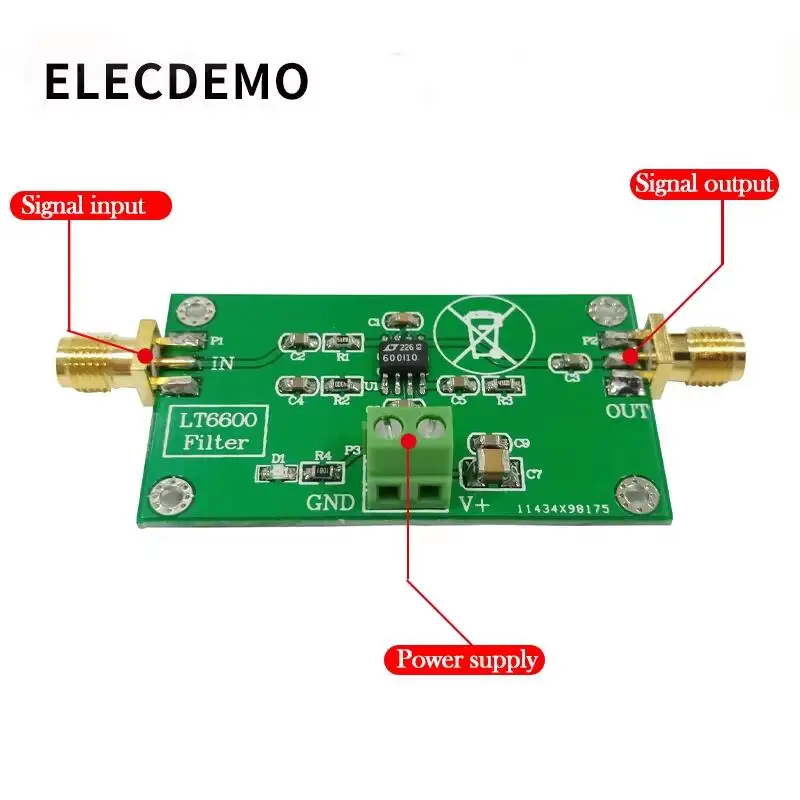

모듈 입력 및 출력 인터페이스: SMA; 24 시간 소금 스프레이 산화 방지

모듈 보호: 없음; 역방향 연결 보호 없음, 무제한 전류 보호

모듈 기능: 다중; 스위치 커패시터 필터, 다기능 필터, 범용 필터

모듈 적용: 다중; 전력 시스템, 센서 신호 처리, 송신기 및 수신기, 신호 발생기

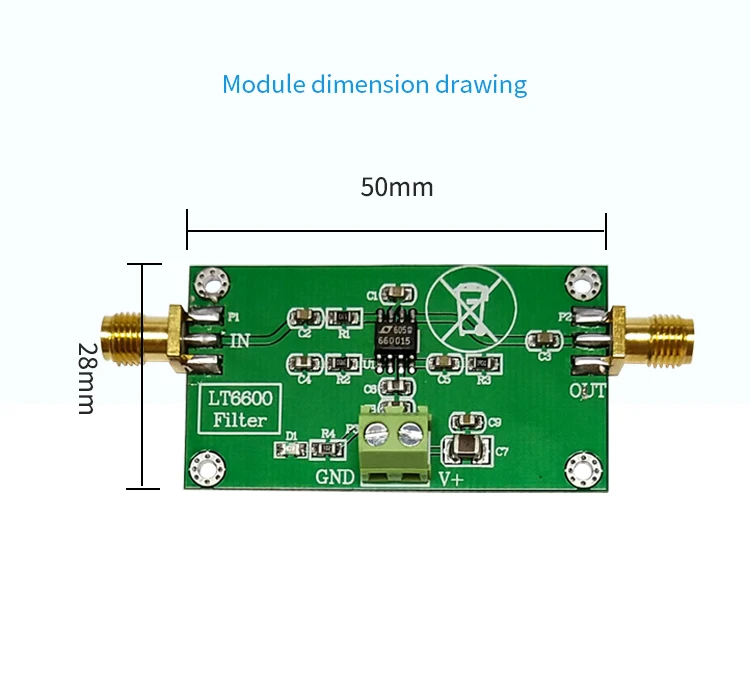

모듈 사양: 50*28*7mm; 길이 * 너비 * 높이-PCB 크기

모듈 무게: 9.1g

모듈 작동 온도: 0-75 ℃; 시민 등급

모듈 설명

LT6600 은 체비셰프 주파수 응답과 비슷한 4 차 선택 가능한 로우 패스 필터입니다. LT6600 은 게인 및 대역폭을 줄이기 위해 여러 개의 정밀한 외부 구성 요소가 필요하지 않습니다. 차동 게인을 설정하기 위해 두 개의 외부 저항만 필요하며 필터의 차단 주파수와 패스 밴드 리플은 내부적으로 설정됩니다. 또한 LT6600 은 A/D 기준 전압 요구 사항을 세트 위해 출력 공통 모드 전압을 설정하는 데 필요한 레벨 시프트를 제공합니다.

LT6600 은 독자적인 내부 아키텍처를 사용하여 왜곡 및 노이즈 성능 저하 없이 안티앨리어싱 필터를 차동 증폭기/드라이버와 통합합니다. 유니티 게인 조건에서 측정 된 밴드 내 신호 대 잡음 비는 현저한 82dB 에 도달합니다. 더 높은 게인 조건에서는 입력에 의한 노이즈가 감소하므로 장치는 출력 신호 대 잡음 비를 크게 감소시키지 않으면 서 더 작은 입력 차동 신호를 처리 할 수 있습니다. 일반적으로 전력 시스템, 센서 신호 처리, 송신기 및 수신기, 신호 발생기 처리 등에 사용됩니다.

모듈 사용을위한주의 사항

(1) 모듈의 전원 공급 전압은 + 5.5 V를 초과 할 수 없습니다.

(2) 모듈은 고정밀 장치이므로 불필요한 간섭을 피하기 위해 선형 전원 공급 장치를 사용하는 것이 좋습니다.

(3) 출력 신호에 SMA to BNC 라인 입력 및 출력 신호를 사용하는 것이 좋습니다. 오실로스코프를 사용하여 효과를 관찰하십시오. 접촉 불량 또는 전선 품질이 좋지 않으면 신호 감쇠 또는 과도한 노이즈가 발생할 수 있습니다.

(4) 필터 측정은 일반적으로 오실로스코프 포인트 주파수 방법을 채택합니다. 가능하면 주파수 스위퍼 또는 벡터 네트워크 분석기로 테스트 할 수 있습니다.

자주 묻는 질문

Q: 모듈의 출력 파형이 들쭉날쭉하고 노이즈가 상대적으로 심합니다. 효과가 맞습니까?

A: LT6600 은 스위칭 커패시터 필터이며 스위칭 주파수의 톱니가 파형에 나타납니다. 일반적으로 클럭 주파수가 상대적으로 낮을 때 분명합니다. 좋은 와이어를 사용하거나 출력에 아날로그 로우 패스 필터를 추가하여 파형을 만드는 것이 좋습니다 훨씬 더 나은 모듈은 감지 후 배송됩니다. 전원을 켠 후에 직접 테스트 할 수 있습니다.

Q: 모듈을 계단식으로 만들 수 있습니까?

A: 모듈을 직접 계단식으로 만들 수 있으며 필터링 효과가 직접 겹쳐집니다.
