이 OPEN-SMART 보드는 주변 장치가 풍부하고 Arduino와 호환되는 ATMEGA328P 개발 보드입니다. 주변 장치에는 4 자리 디스플레이, DS1307 시계, LM75 온도 센서, 적외선 수신기, 직렬 MP3 플레이어, 회전 각도 센서, 4 채널 터치 센서가 있습니다.

하드웨어 리소스는 매우 풍부하고 DuPont 와이어가 필요하지 않으며 사용법이 매우 간단합니다. Arduino 학습자에게 매우 적합합니다.

4 자리 디스플레이: 클럭 포인트를 표시 할 수있는 4 자리 튜브 (0.36 인치), 그것은 제어 및 정수, 시계, 스톱워치, 점수 등을 표시하는 D10/D11 핀이 필요합니다.

DS1307 시계: DS1307 고정밀 실시간 시계 모듈, I2C 인터페이스를 기반으로 주소는 0x68 입니다.

LM75 온도 센서: I2C 인터페이스 온도 센서는 온도를 측정 할 수있을뿐만 아니라 온도 보호 온도를 설정할 수 있으며 주소는 0x48 입니다.

적외선 수신기: D2 핀 사용, IR 송신기 모듈에서 보내는 38KHz 의 변조 된 적외선 신호를 수신하여 논리 레벨로 복조 할 수 있습니다. 코덱 프로그램으로 적외선 원격 제어를 완료 할 수 있습니다.

직렬 MP3: MP3 음악 플레이어 모듈은 고품질 MP3 음악 칩을 기반으로하며 D7 / D8 핀을 소프트웨어 직렬 포트로 사용하면 명령을 보내 노래를 전환 할 수 있습니다. 볼륨 및 재생 모드 및 기타 작업을 변경하십시오.

회전 각도 센서: 10K 옴 조절 전위차계 노브 각도 센서, A0 핀 사용, MP3 볼륨 조정, 4 자리 디스플레이 밝기 조정에 사용할 수 있습니다.

4-CH 터치 센서: 용량 성 터치 스위치, 손가락으로 해당 위치를 터치 할 때만 모듈 해당 핀 (D3 / D4 / D5 / D6) 이 출력됩니다 높은 레벨, 그렇지 않으면 출력이 낮습니다.

특징:

-호환되는 부트 로더 사용.

-프로그램, 확장 실드, IDE가 arduino와 호환됩니다.

-R3 보드, 견고성 및 긴 서비스 수명을 위해 일관된 스루 홀 마운트 유형 B USB 커넥터 사용.

-A 형 남성에서 B 형 남성 케이블로 프로그램을 구울 수 있습니다.

-USB 포트와 DC 잭에서 전원 공급 장치를 동시에 보호하기위한 온보드 500mA 재설정 가능한 퓨즈.

-USB 인터페이스 드라이버 칩: CH340G, win7, win8, linux, MAC OS와 호환됩니다.

-마이크로 컨트롤러: Atmel ATmega328P

-작동 전압: 5V

-IO 논리 전압: 5V

-작동 전류: 500mA (최대)

-디지털 I/O 핀: 14 개 (그 중 6 개는 PWM 출력 제공)

-플래시 메모리: 32 KB 중 부트 로더가 사용하는 2 KB

-스람: 2KB

-EEPROM: 1KB

-클럭 속도: 16 MHz

-온보드 DIP 스위치를 사용하면 보드의 주변 모듈과 Atmega328P 사이의 연결을 끊을 수 있습니다.

-온보드 실드 인터페이스, 호환되는 확장 실드를 연결할 수 있습니다.

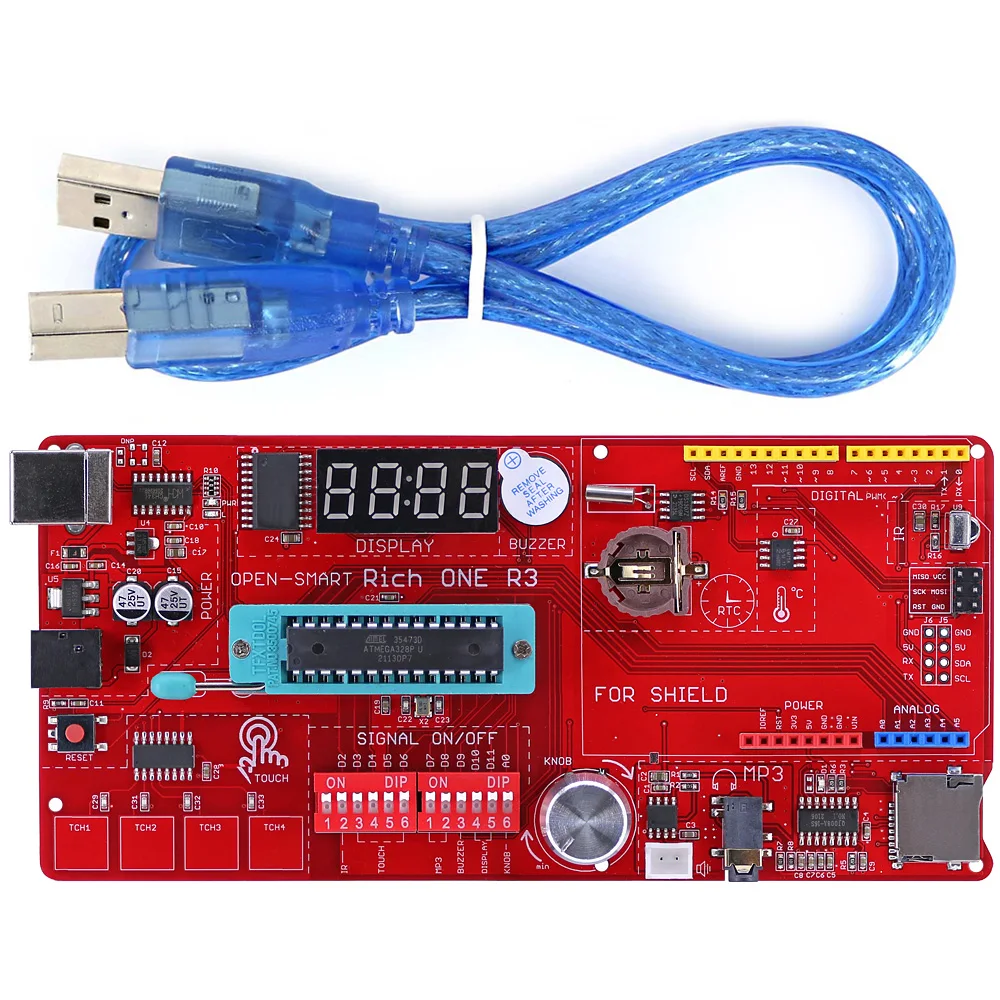

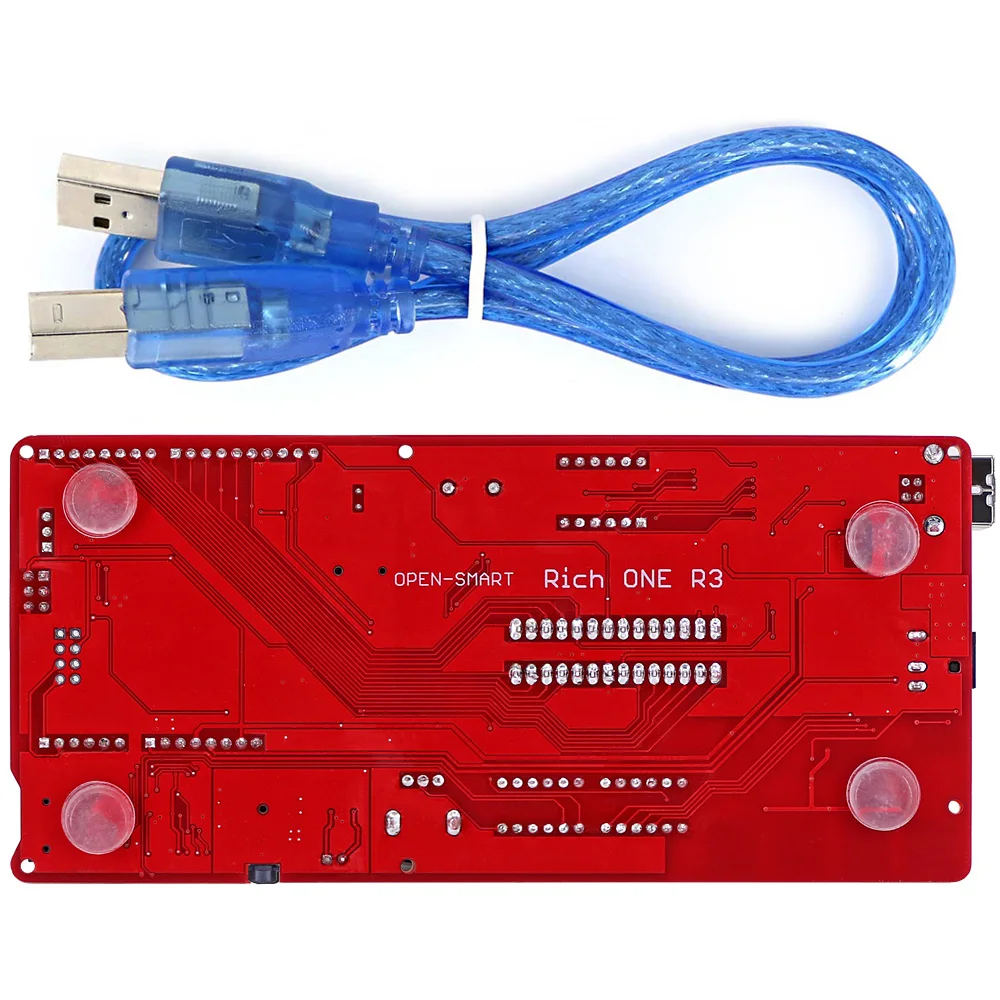

사진

부품 목록

1 x 보드

1 x USB 케이블
