MLX90333 은 플럭스 밀도 벡터의 세 가지 공간 구성 요소 (예: Bx, By 및 Bz) 를 측정하고 처리하여 주변을 움직이는 자석을 감지하는 Triaxis® 위치 센서입니다.

수평 구성 요소 (Bx 및 By) 는 IMC (Magnetic Collector) 로 감지 할 수 있으며 수직 구성 요소 (Bz) 는 기존 홀 플레이트로 감지 할 수 있습니다.

MLX90333 에는 자속 밀도에 대한 3D 정보가 SPI를 통해 출력 될 수있는 3D 자력계 모드가 있습니다.

MLX90333 에는 회전 위치 센서 (관통 축 자석) 선형 이동 위치 센서 (장치 표면에 평행 한 자석 변위) 를위한 비접촉 위치 센서 모드도 있습니다. 및 3D/"조이스틱" 위치 센서.

처리된 위치 정보는 최종적으로 비례 아날로그 출력 또는 PWM (펄스 폭 변조) 신호 형태로 보고됩니다. 3D/"조이스틱" 모드에서 장치에는 2 개의 독립 출력이 있습니다. 3 핀 SPI (직렬 인터페이스) 모드를 사용하여 위치 정보를 호스트 컨트롤러로 전송할 수도 있습니다. 출력 전달 특성은 완전히 프로그래밍 가능합니다 (예: 오프셋, 게인, 클램프 레벨, 선형, 열 드리프트, 필터링, 범위...). 종단 보정을 통해 지정된 요구 사항을 충족할 수 있도록 합니다.

절대 위치 센서, 회전식 (관통 샤프트), 선형 이동, 3D/"조이스틱" 에 적합

매개 변수:

1. 작동 전압: 4.5V-5.5V
2. 3D 자력계 모드 (SPI)
3. 주변 온도 범위: -40 °C - + 85 °C
4. 주 클럭 주파수: 고속 모드 20MHz, 저속 모드 7MHz
5. 샘플링 속도: 고속 모드 200us, 저속 모드 600us
6. 단일 출력 (회전/선형) 및 이중 출력 (3D/"조이스틱")
7. 선택적 출력 모드: 아날로그 (비례), PWM 및 직렬 프로토콜 (SPI) 16 비트
8. 아날로그 입력 ADC 정확도: 고속 모드 14 비트, 저속 모드 15 비트
9. PWM 출력 주파수: 100-1000Hz, PWM 출력 정확도 12 비트 0.025% DC/LSB
10. 12 비트 각도 해상도, 10 자리 각도 정확도, 40 자리 ID 번호
11. 자속 밀도: Bx 및 기준: 20-70mT, Bz: 24-140mT
12. 내부 16 비트 RISC DSP: 256B-RAM, 10KB-ROM, 128B-EEPROM, 20MHz 에서 5MIPS
13. 자기 온도 계수: -2400 ~ 0 ppm / °C
14. 전선 차단 진단 (Vdd 개방 회로, Vss 개방 회로)
15. 온칩 진단
16. 과전압 보호, 저전압 감지

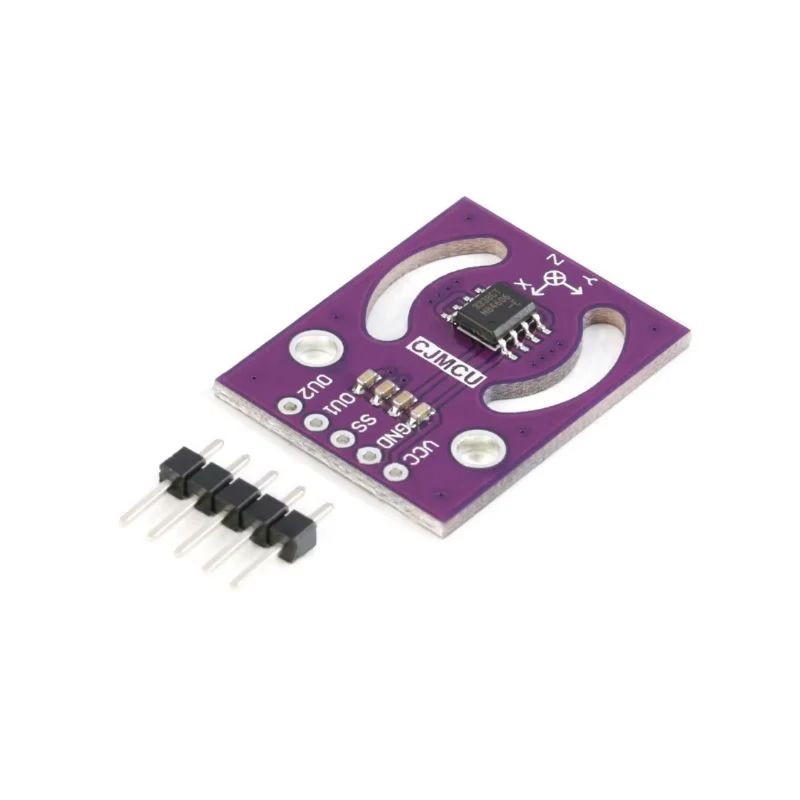

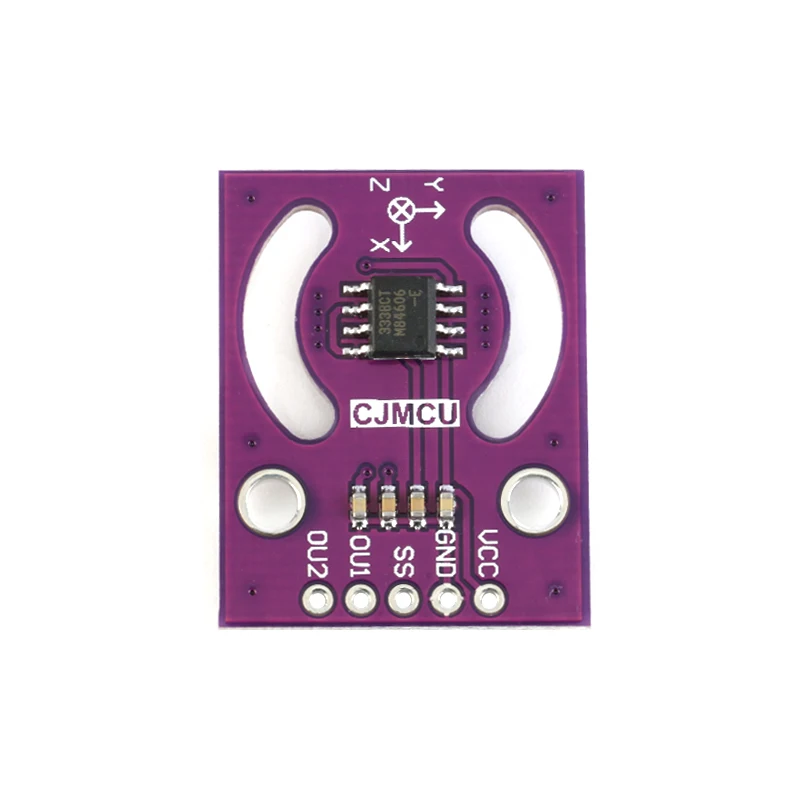

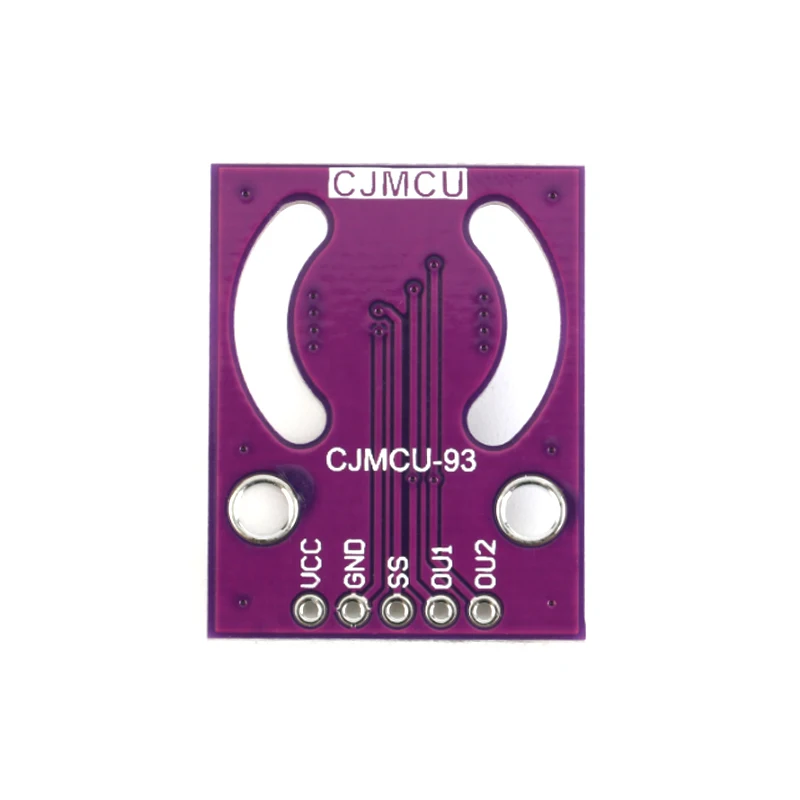

17. 모듈 크기 28.5mm * 22.1*3.3mm (M3 장착 구멍 2 개 포함)
