완제품의 주된 특징】

1. 주파수 범위: 525 ~ 1605kHz

2. 전원 공급 장치 전압: 6V

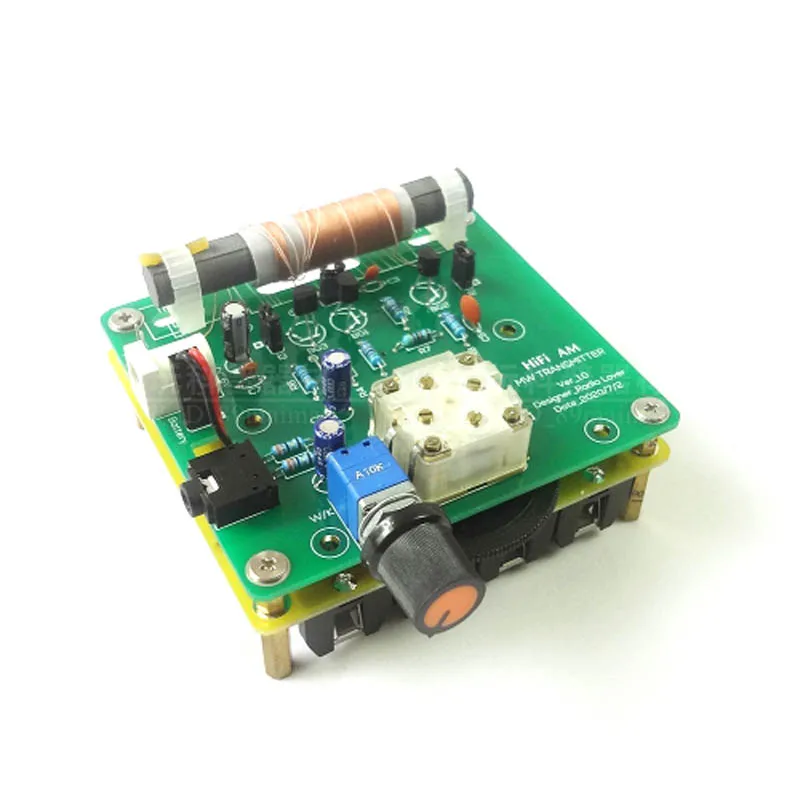

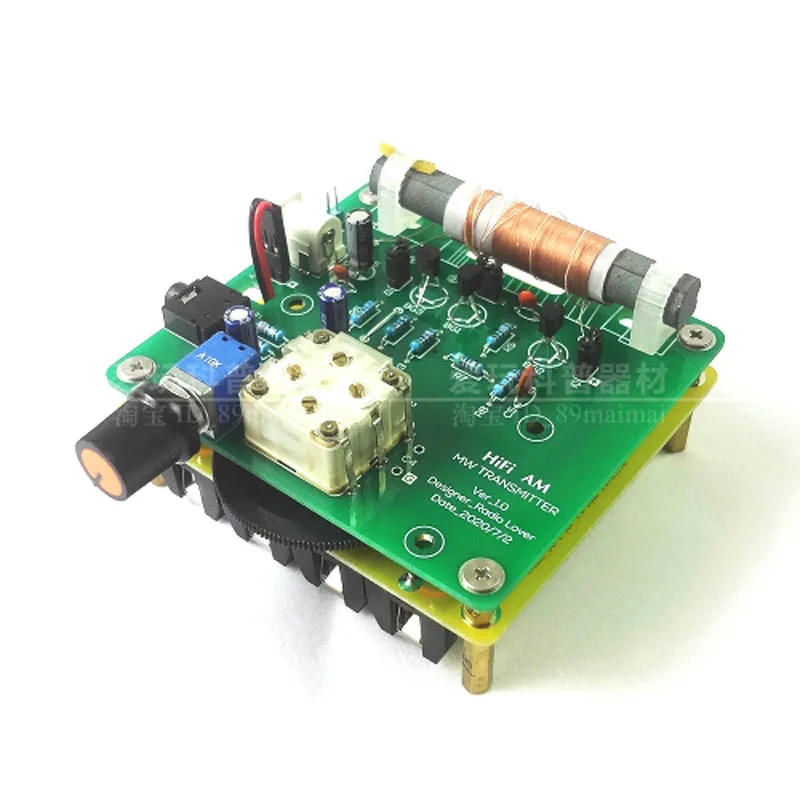

3. 회로 기판 크기: 78mm x 85mm (길이 × 너비)

4. 전송 거리: superheterodyne 중파 라디오는 약 1 미터, 직접 형 중파 라디오는 약 0.5 미터입니다.

【특징】

1. 회로는 간단합니다. 오디오 변압기없이 일반적으로 사용되는 삼극관 및 저항 커패시턴스 구성 요소로만 구성되어있어 쉽게 만들 수 있습니다.

2. 음질이 좋습니다. 정격 전송 거리 내에서는 음질이 FM 방송에 가깝고 신호 대 잡음비가 좋으며, 특히 중계기로 수신하는 효과는 변조 된 신호의 직접 방송의 효과와 크게 다르지 않습니다.

3. 외부 안테나가 필요하지 않으며 (중파는 수십 미터가 필요함) 수신기는 자기장에 의해 누출 된 자기장의 영향을 완전히 받아 구현하기 쉽습니다. 그러나 전송 거리는 비교적 짧다.

4. 다양한 수준의 트랜지스터, 정지 전류 테스트 점퍼 및 외부 전원 소켓으로 설계된 많은 인터페이스가 있으며 사용하기 쉽고 기능을 확장 할 수 있습니다.

5. 외부 전원 공급 장치와 함께 사용하거나 배터리 팩 모듈 (배터리 전원 공급 장치 보드) 을 추가하여 독립적으로 사용할 수 있습니다.

【제품 설명】

1. 이 키트는 완전히 분리 된 회로를 사용하므로 학생들이 작업 원리를 배우고 생산 및 테스트를 연습하는 데 특히 적합합니다.

2. 가변 커패시터는 주파수 변조 및 진폭 변조 4 배 가변 커패시터를 사용하고 충분한 용량을 얻기 위해 두 개의 진폭 변조 커플 링을 병렬로 연결합니다. 4 배율은 일반적인 223P AM 이중 연결 가변 커패시터보다 좋으며 기분이 좋습니다.

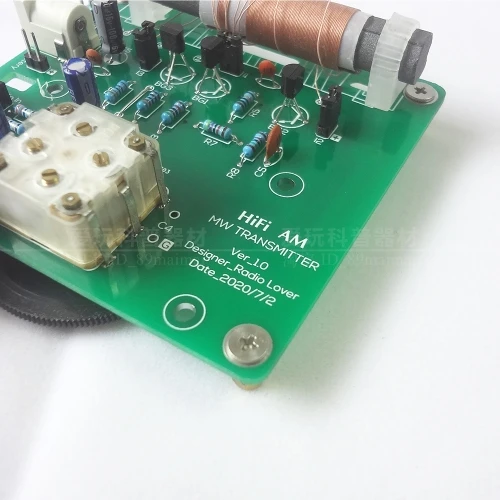

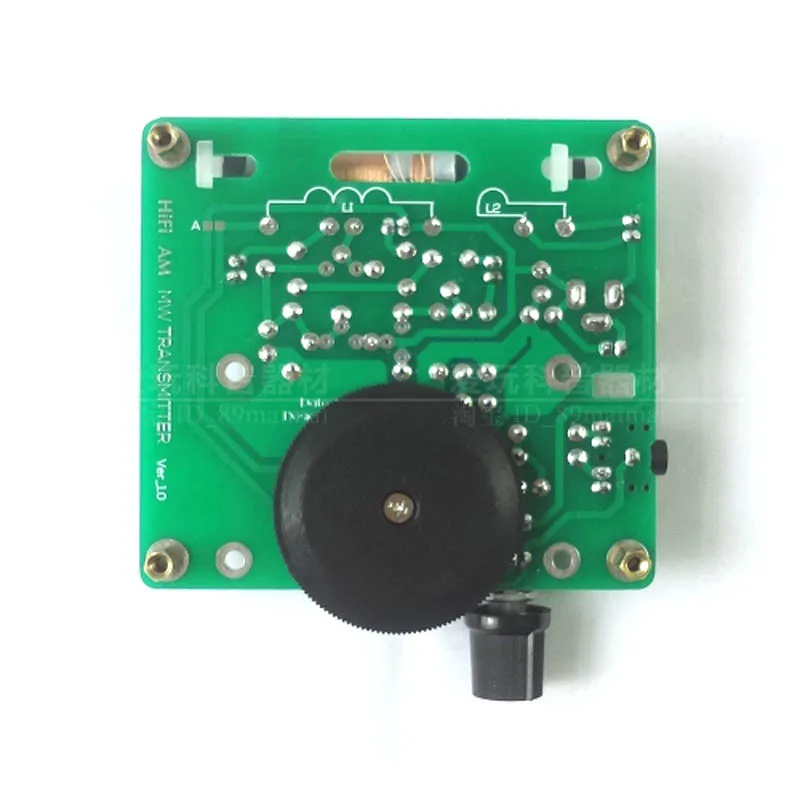

3. 회로 기판베이스는 유리 섬유 재료로 만들어지며, 측정 된 두께는 약 1.5 ~ 1.6mm, 단면 녹색/버터 흰색 글자, 패드에는 주석, 연삭없이 직접 용접 할 수 있습니다.

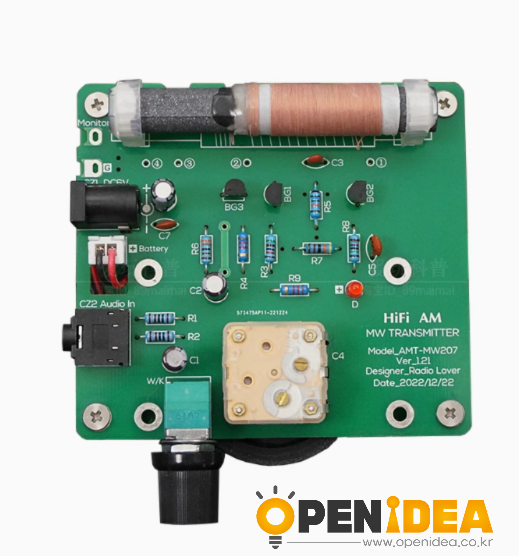

4. 구매자가 얻은 회로 기판은 주로 구성 요소 위치의 변경과 동일한 회로 구조로 인해 그림의 샘플과 약간 다를 수 있습니다. 이 제품은 시험 생산 샘플에서 판매 된 제품 (주로 회로 기판의 배선을 수정하기 위해) 에 이르기까지 n 번 수정 및 완성되었으며 여전히 지속적으로 개선 중입니다. 일반적으로 구성 요소 위치의 약간의 이동 및 사소한 배선 조정과 같은 사소한 비 실질적인 수정은 버전 번호를 변경하지 않으며 다시 촬영하고 업로드하지 않으므로 선언합니다.

5. 매뉴얼에는 회로 회로도 및 회로 기판 다이어그램과 아마추어 조건에서의 디버깅 방법 및 경험이 포함되어 있습니다. 더 많은 정보와 전문적인 디버깅 방법이 필요한 경우 인터넷에서 관련 전문 서적을 다운로드하거나 참조하십시오.

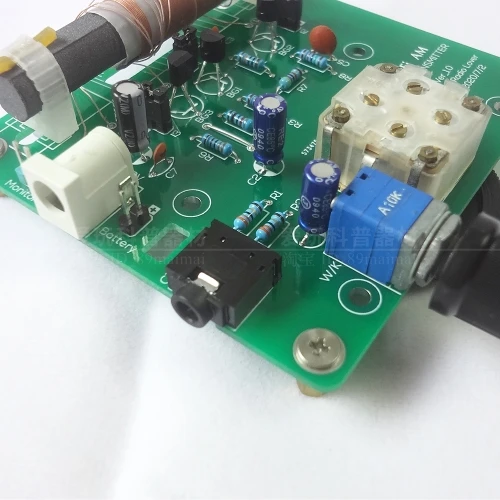

6. 송신기 보드에는 3.5mm 헤드폰 신호 라인이 장착되어 있으며 배터리 전원 보드는 배터리가없는 옵션이며 필수적이지 않습니다.
