Features:

1. The LED power supply can reach a voltage of 3.3-5V, with good performance.

2. It is applied to wearable devices for heart rate and blood oxygen collection and detection, and is worn on fingers, earlobes and wrists.

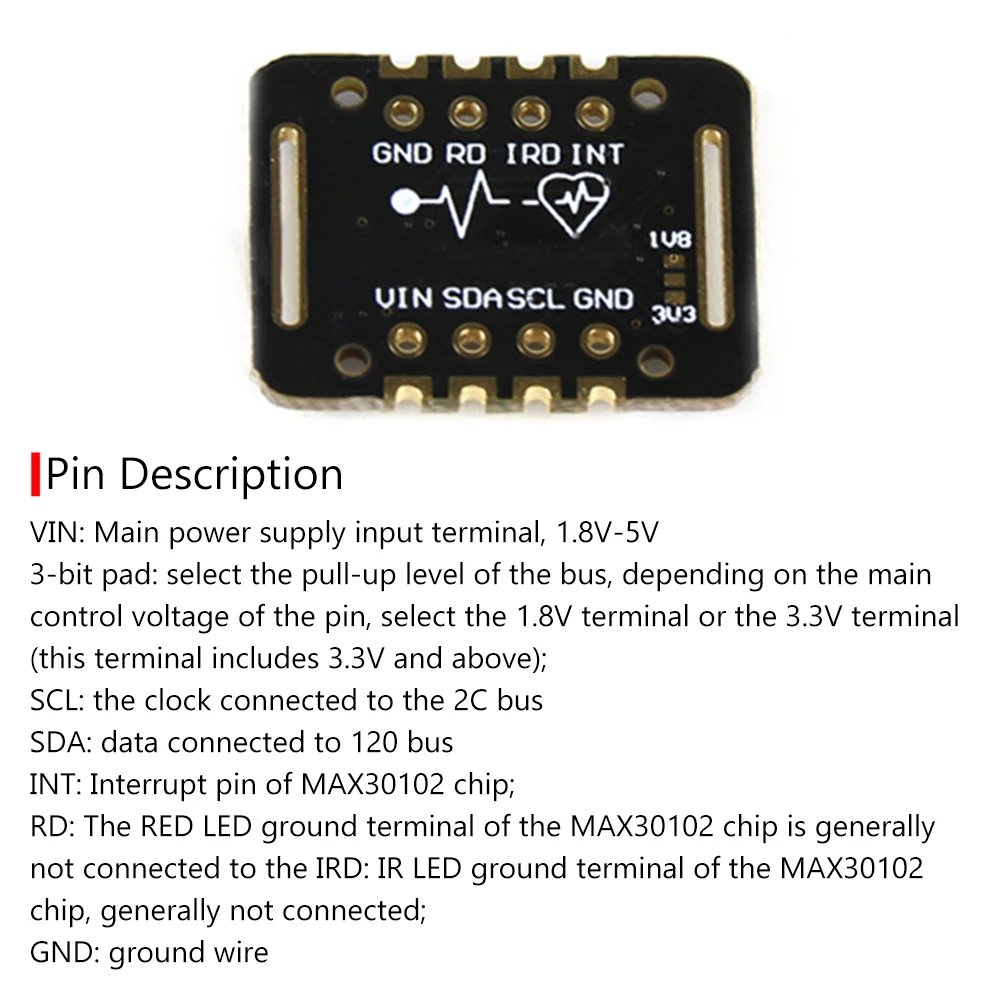

Pin Description:

GND: ground wire

SDA: data connected to 12C bus

SCL: the clock connected to the 2C bus

INT: Interrupt pin of the MAX30102 chip

VIN: Main power supply input terminal, 1.8V-5V

RD: The RED LED ground terminal of the MAX30102 chip is generally not connected

IRD: IR LED ground terminal of MAX30102 chip, generally not connected

3-bit pad: select the pull-up level of the bus, depending on the main control voltage of the pin, select 1.8V terminal or 3.3V terminal (this terminal includes 3.3V and above)

Shipping list:

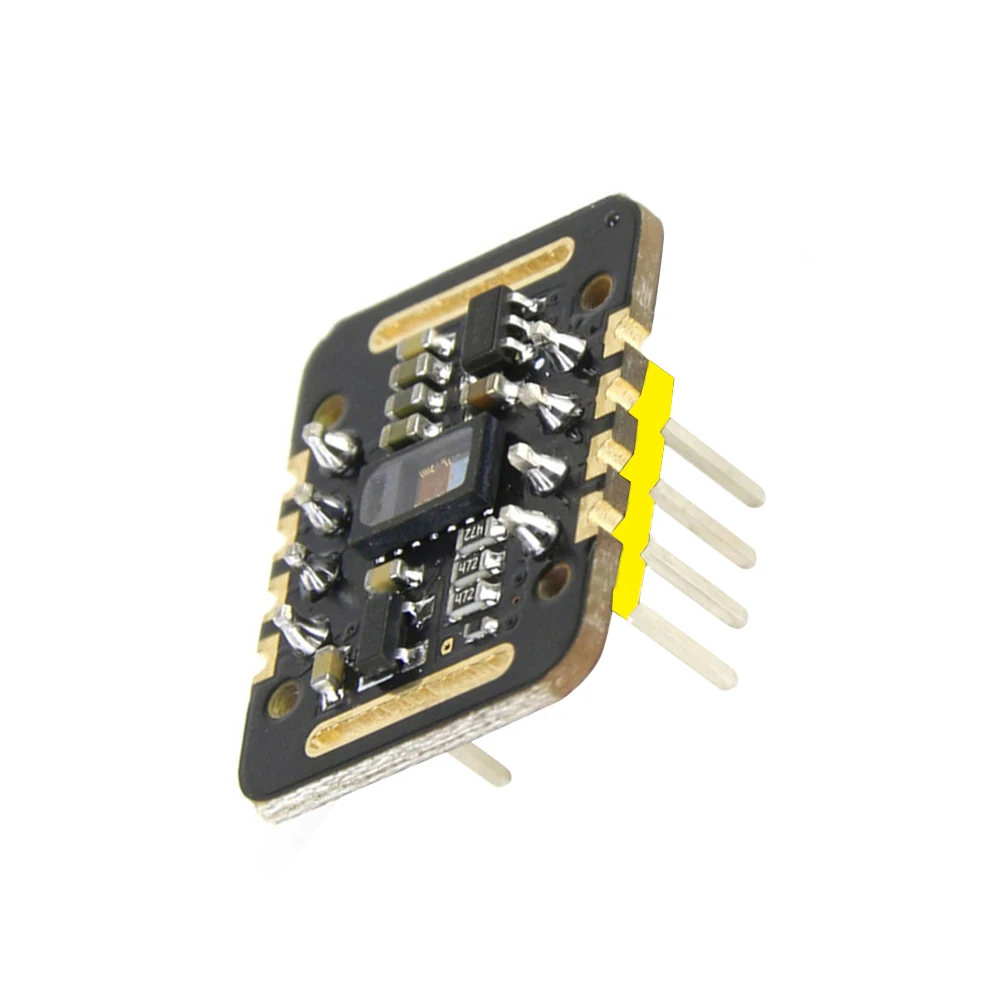

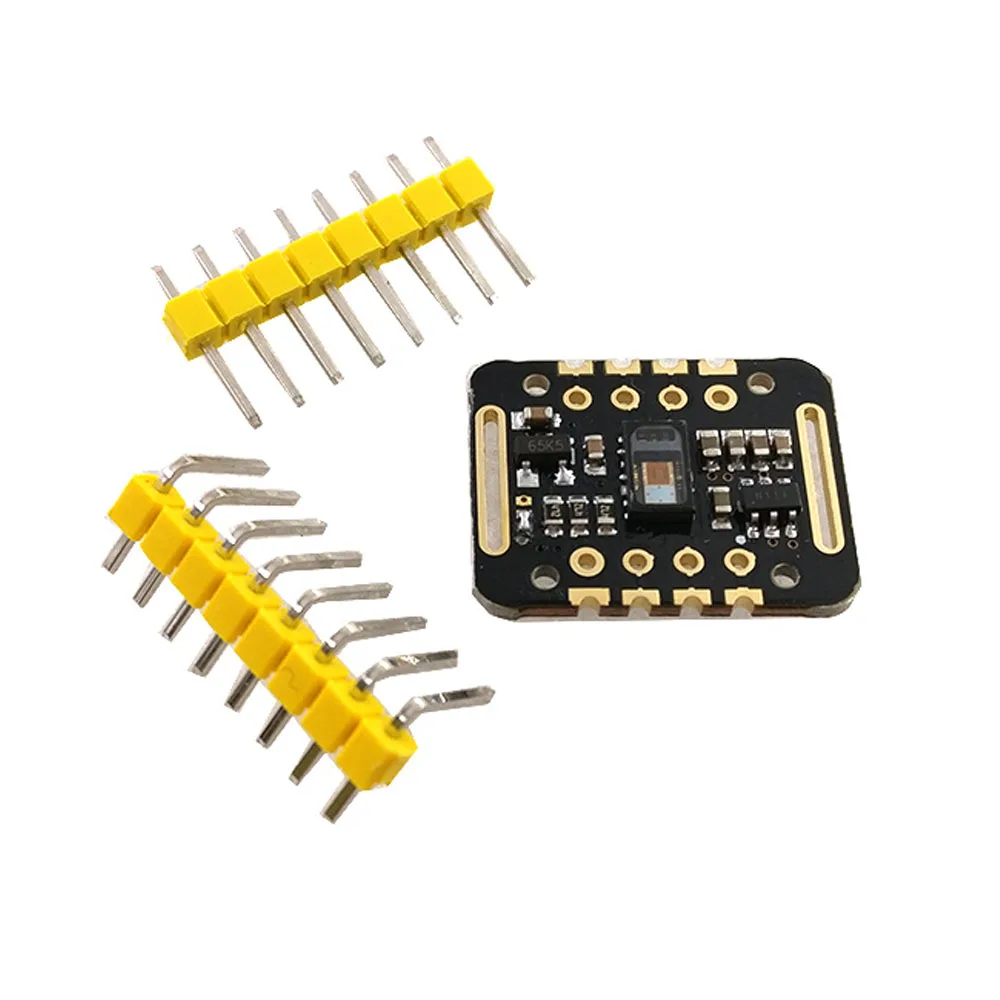

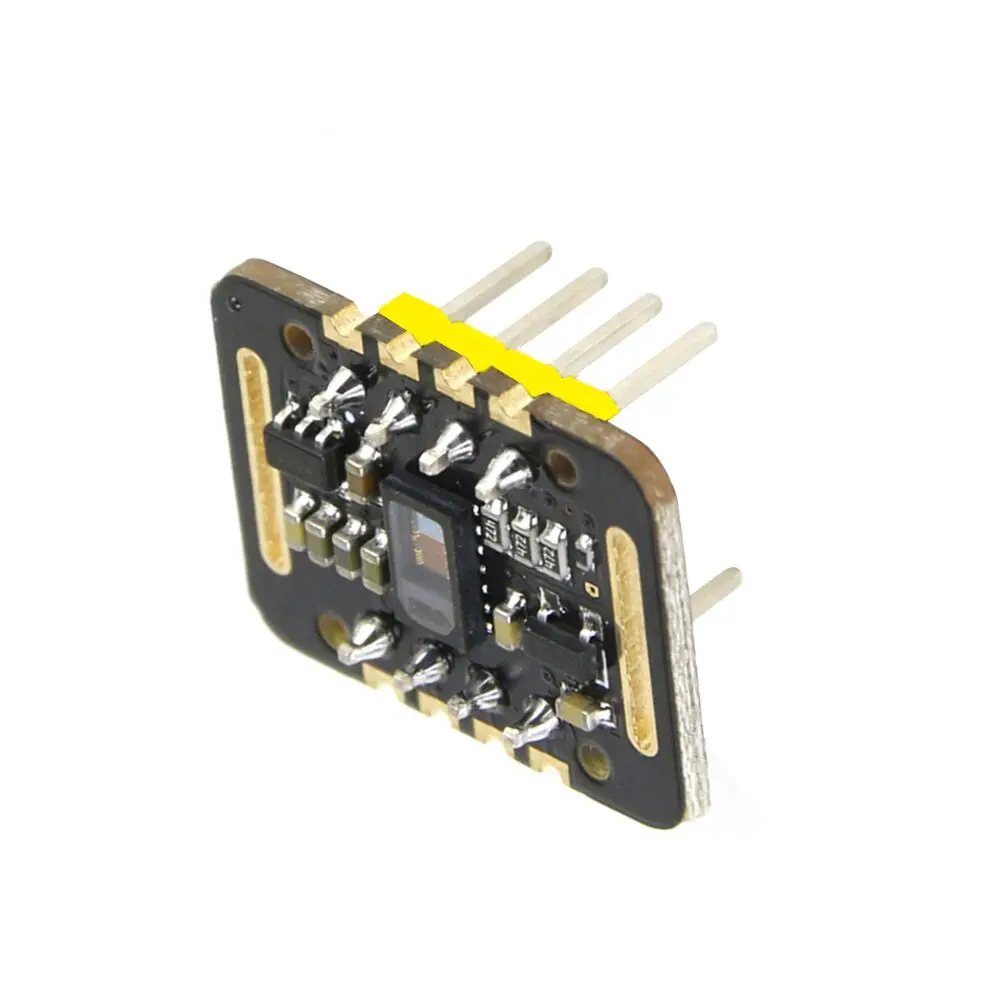

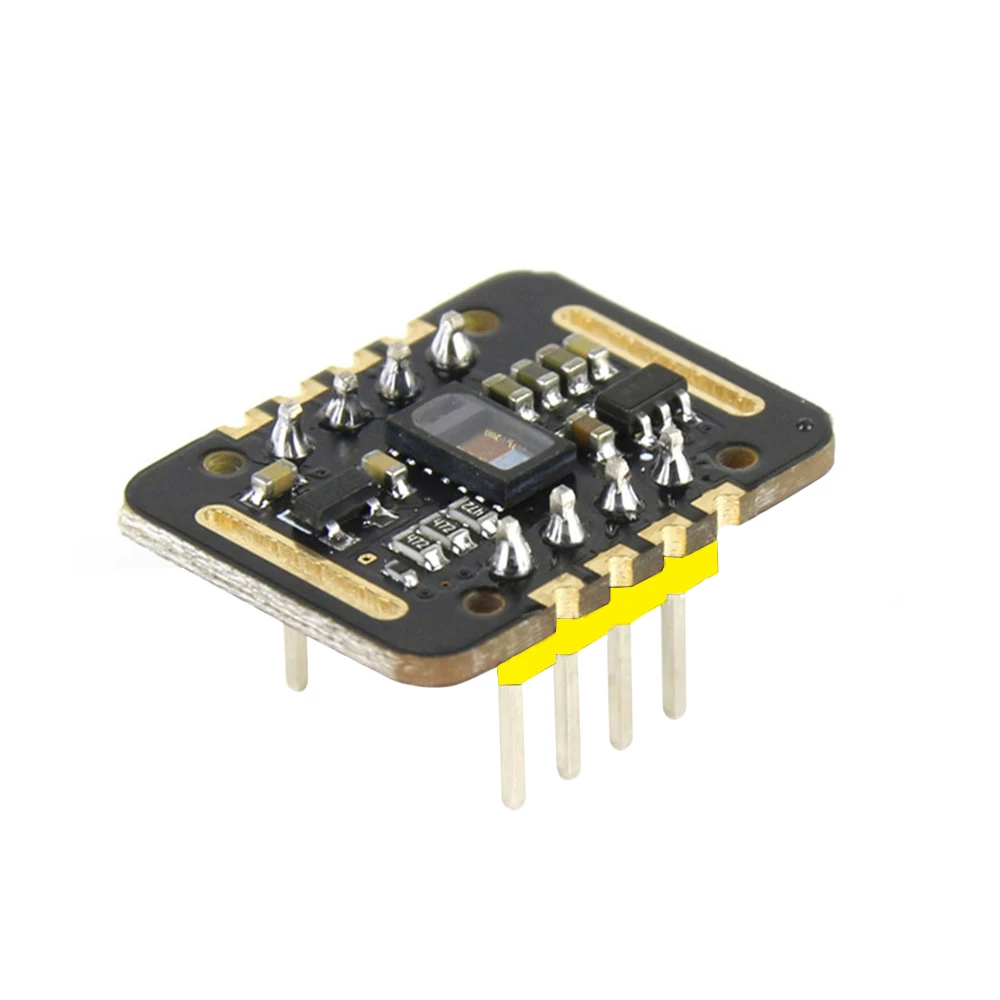

MAX30102 Heart Rate Oxygen Sensor Pulse Sensor Module X1

MAX30102 심박수 센서 모듈 펄스 감지 혈액 산소 센서 농도 수집 테스트 모듈 3.3-5V 용 arduino STM32

특징:

1. LED 전원 공급 장치는 좋은 성능으로 3.3-5V 의 전압에 도달 할 수 있습니다.

2. 심박수 및 혈액 산소 수집 및 검출을 위해 웨어러블 장치에 적용되며 손가락, 귓볼 및 손목에 착용됩니다.

핀 설명:

GND: 접지 와이어

SDA: 12C 버스에 연결된 데이터

SCL: 2C 버스에 연결된 시계

INT: MAX30102 칩의 인터럽트 핀

VIN: 주 전원 공급 장치 입력 단자, 1.8V-5V

RD: MAX30102 칩의 RED LED 접지 단자가 일반적으로 연결되어 있지 않습니다.

IRD: MAX30102 칩의 IR LED 접지 단자, 일반적으로 연결되지 않음

3 비트 패드: 핀의 주 제어 전압에 따라 버스의 풀업 레벨을 선택하십시오. 1.8V 단자 또는 3.3V 단자 선택 (이 단자 3.3V 이상 포함)

배송 목록:

MAX30102 심박수 산소 센서 펄스 센서 모듈 X1
