1. Klipper 최적화: 디자인

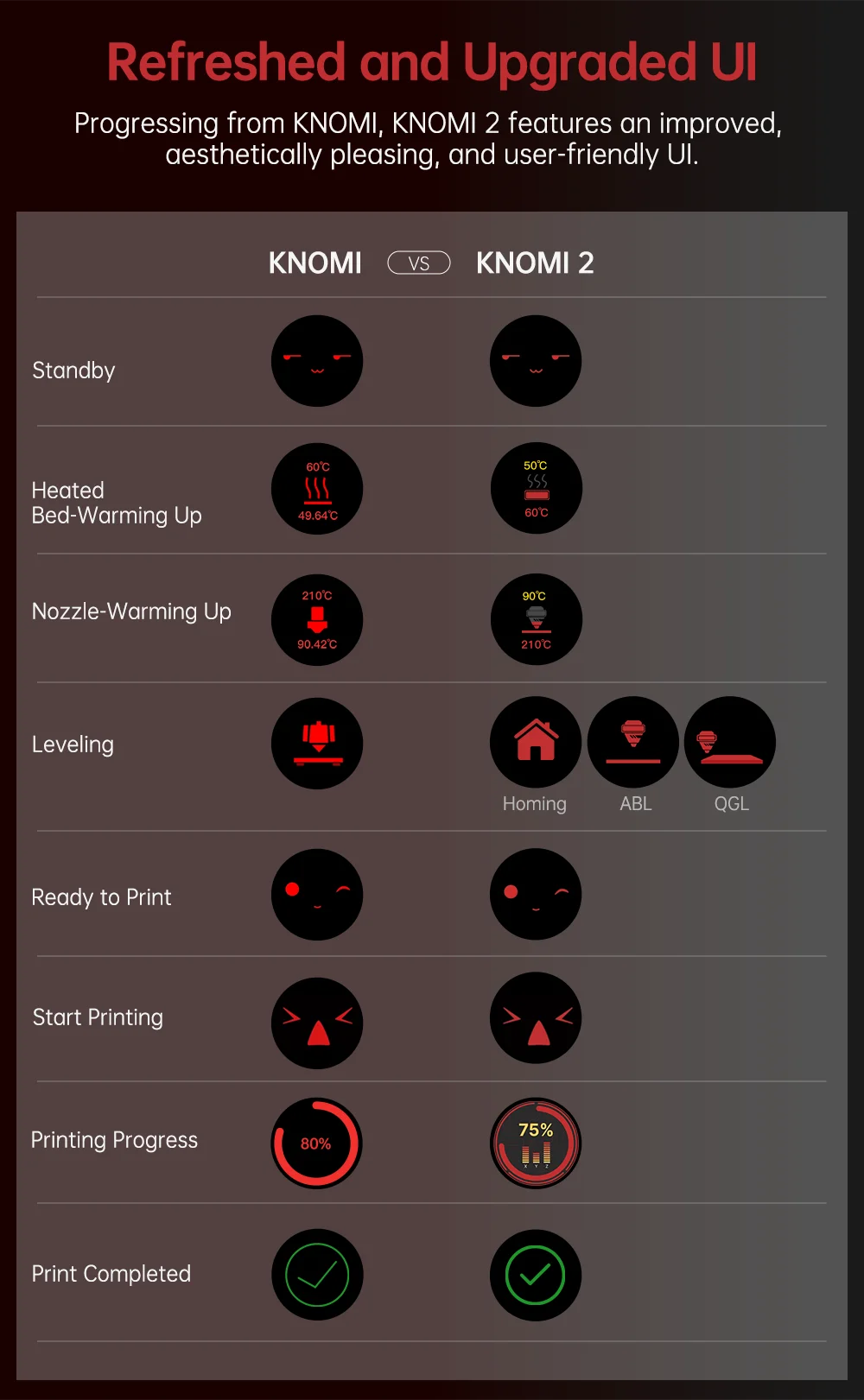

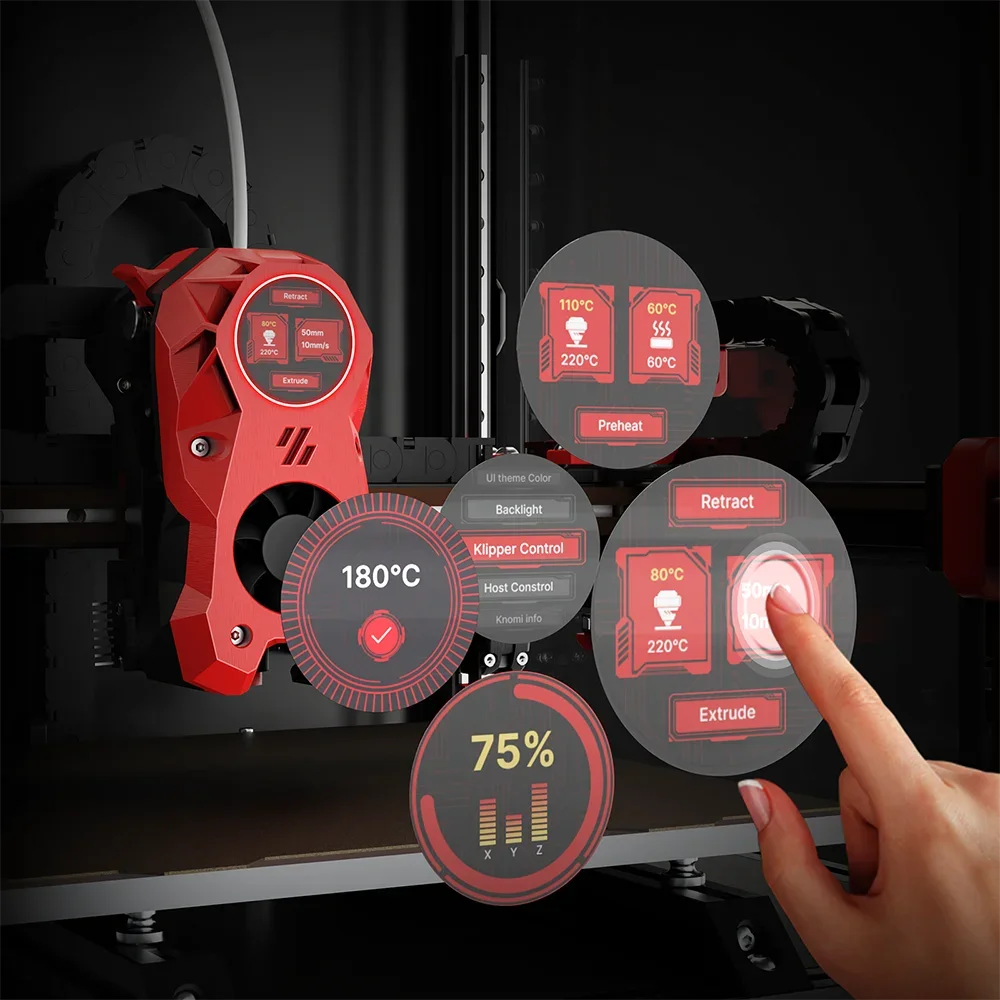

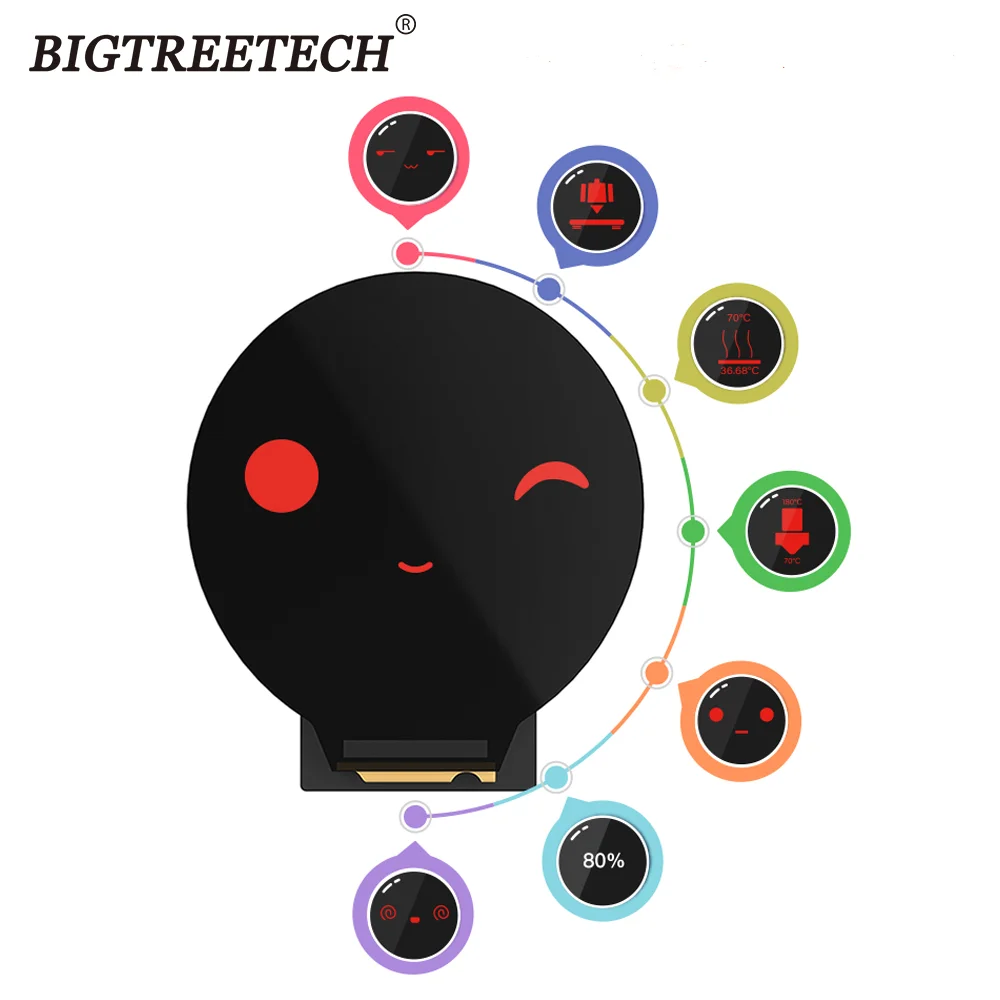

2. KNOMI UI: 감성적인 디자인

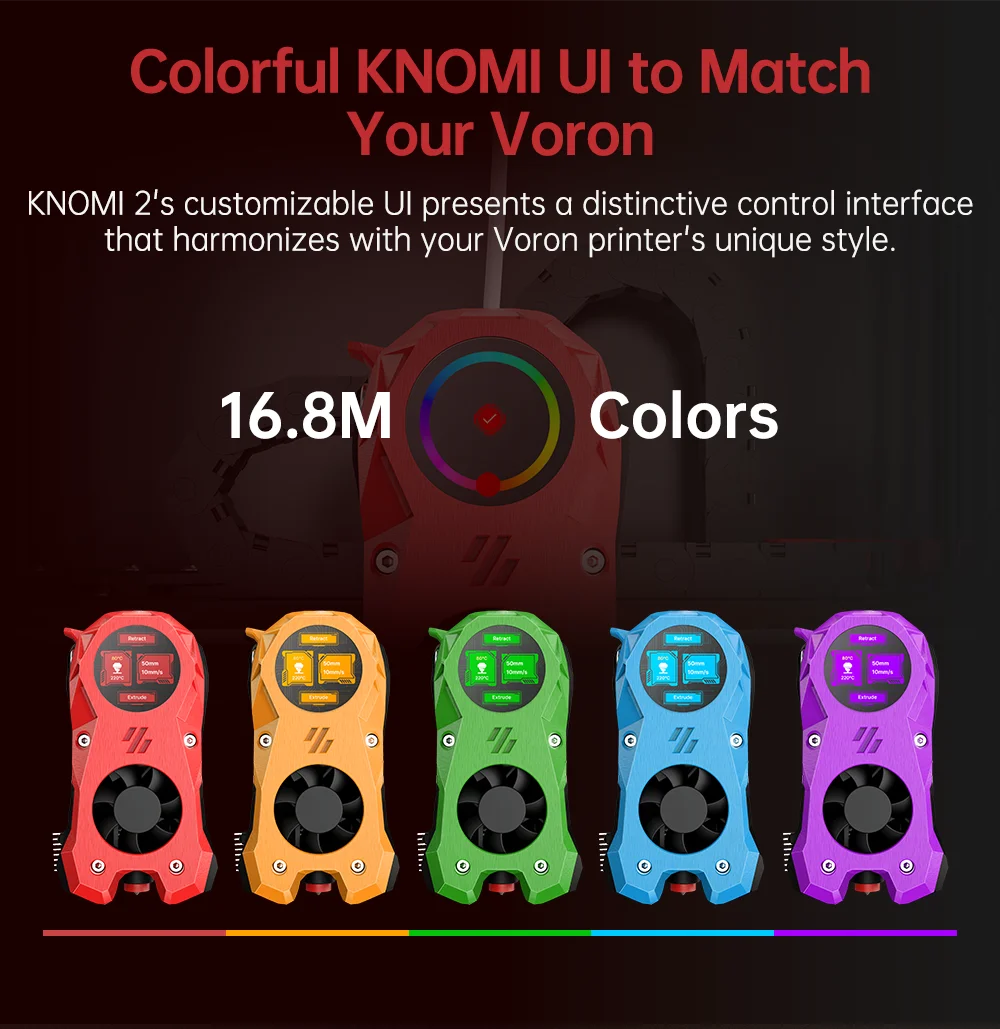

3. 사용자 정의: KNOMI UI 색상
4. 오픈 소스: 무한한 잠재력 발휘

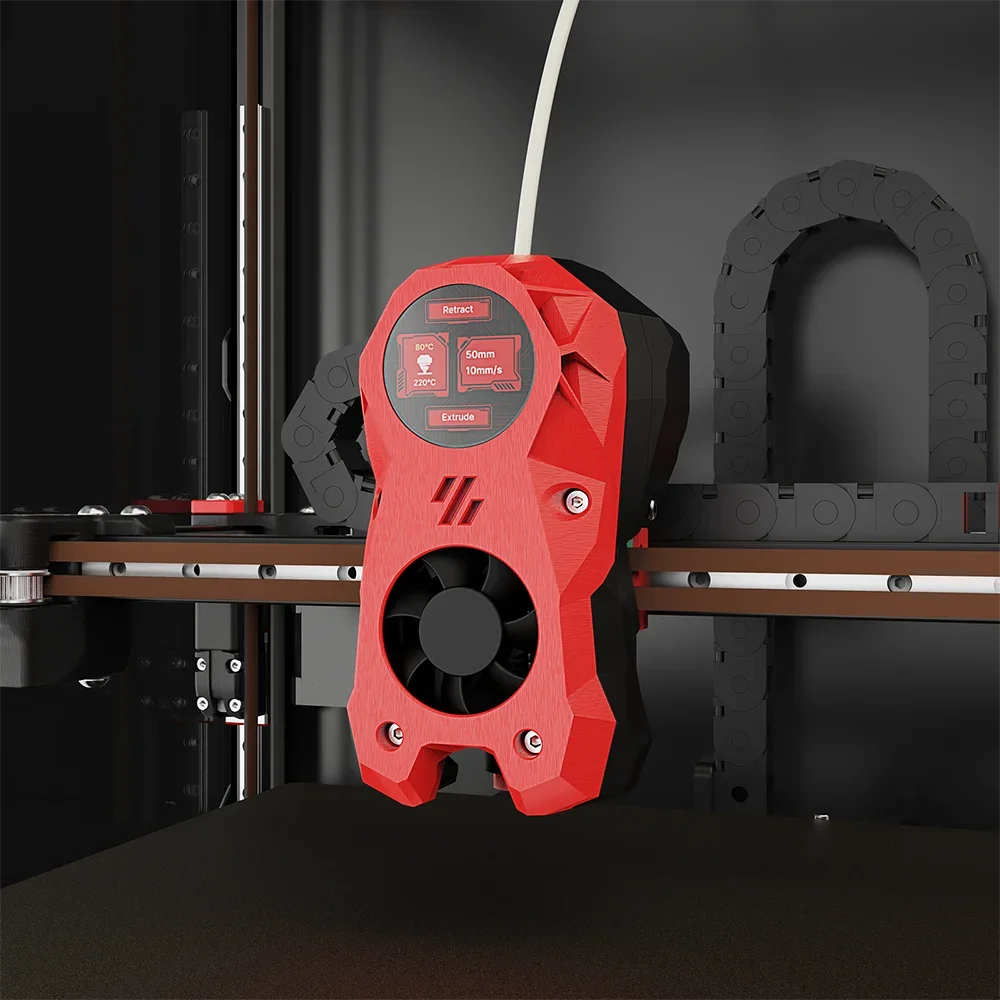

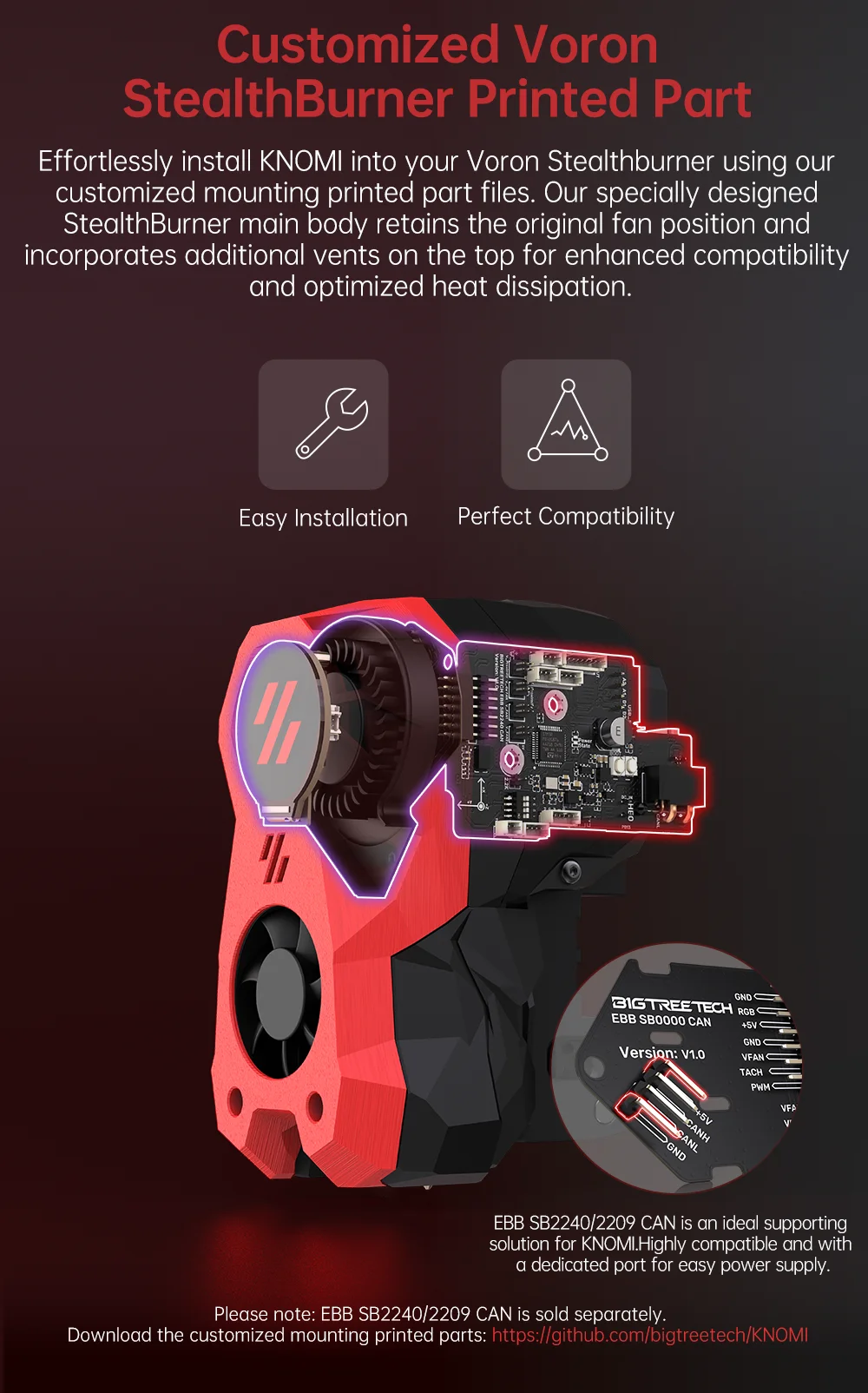

5. Voron StealthBurner: 간편한 설치
6. 펌웨어 업데이트: 더욱 쉽고 편리해졌습니다.

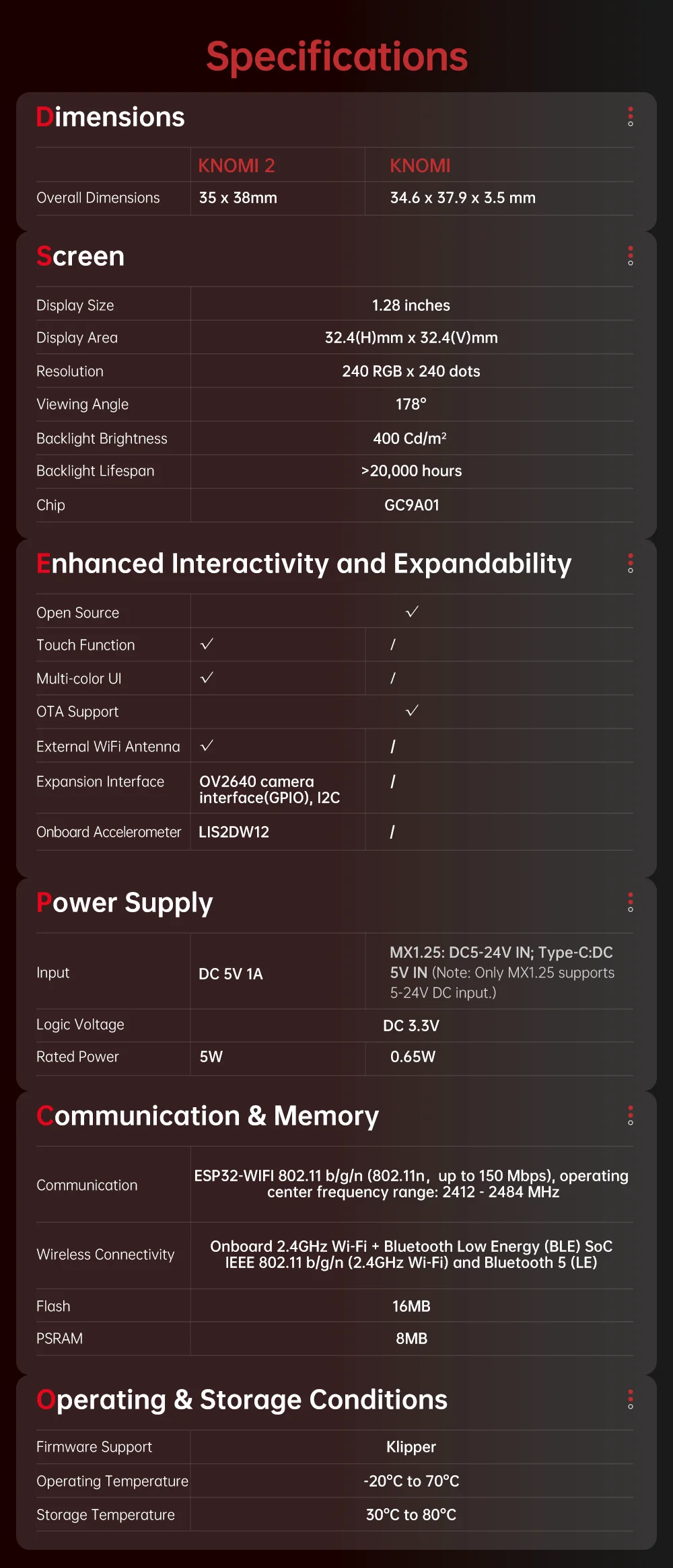

사양

KNOMI 2 전체 크기: 35x38mm

디스플레이 크기: 1.28 인치

디스플레이 영역:32.4(H)mmx32.4(V)mm

해상도:240RGBx240DOTS

시야각:178°

백라이트 밝기:400Cd/m²

백라이트: 수명:>20000시간

칩: GC9A01

오픈 소스: 예

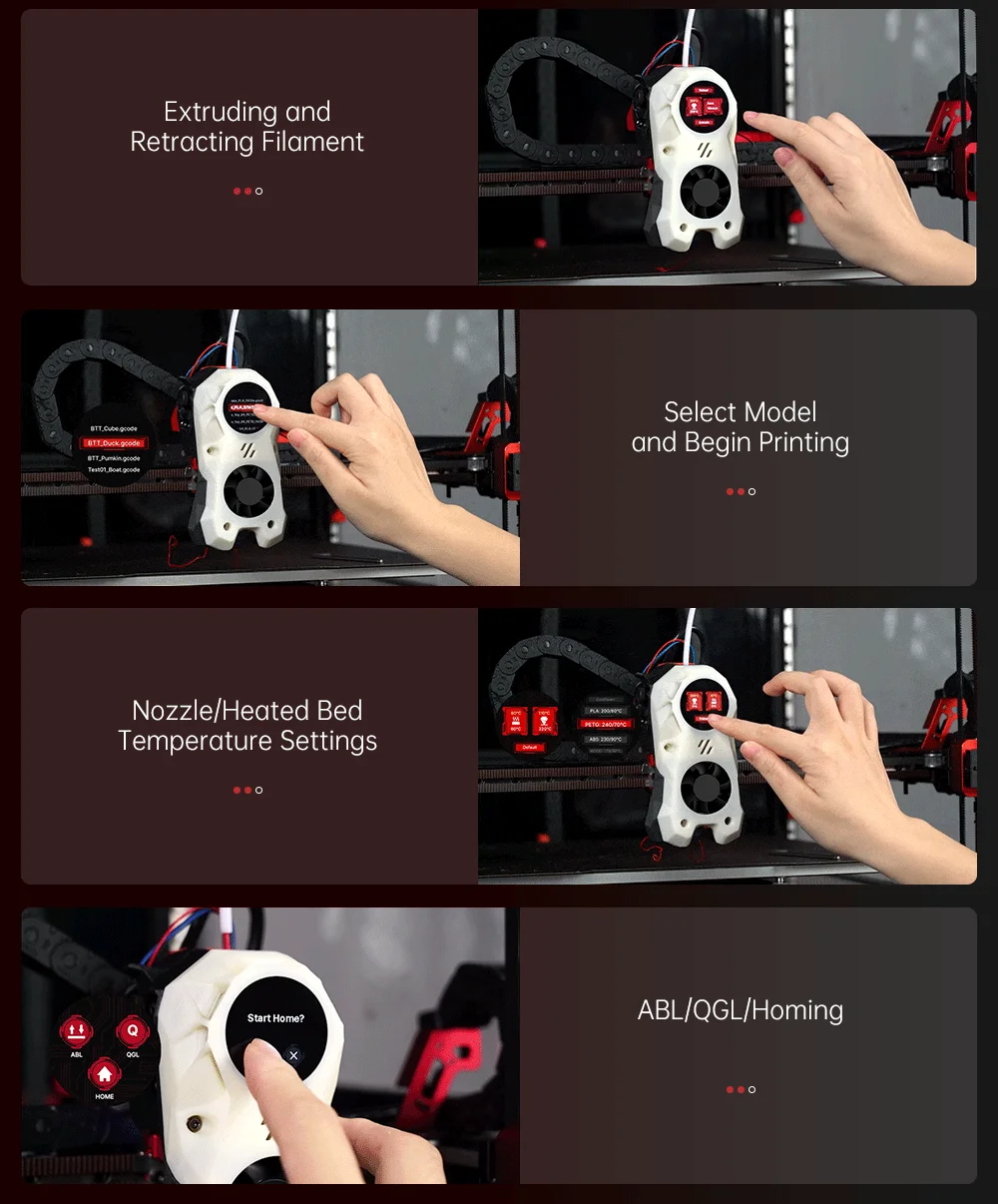

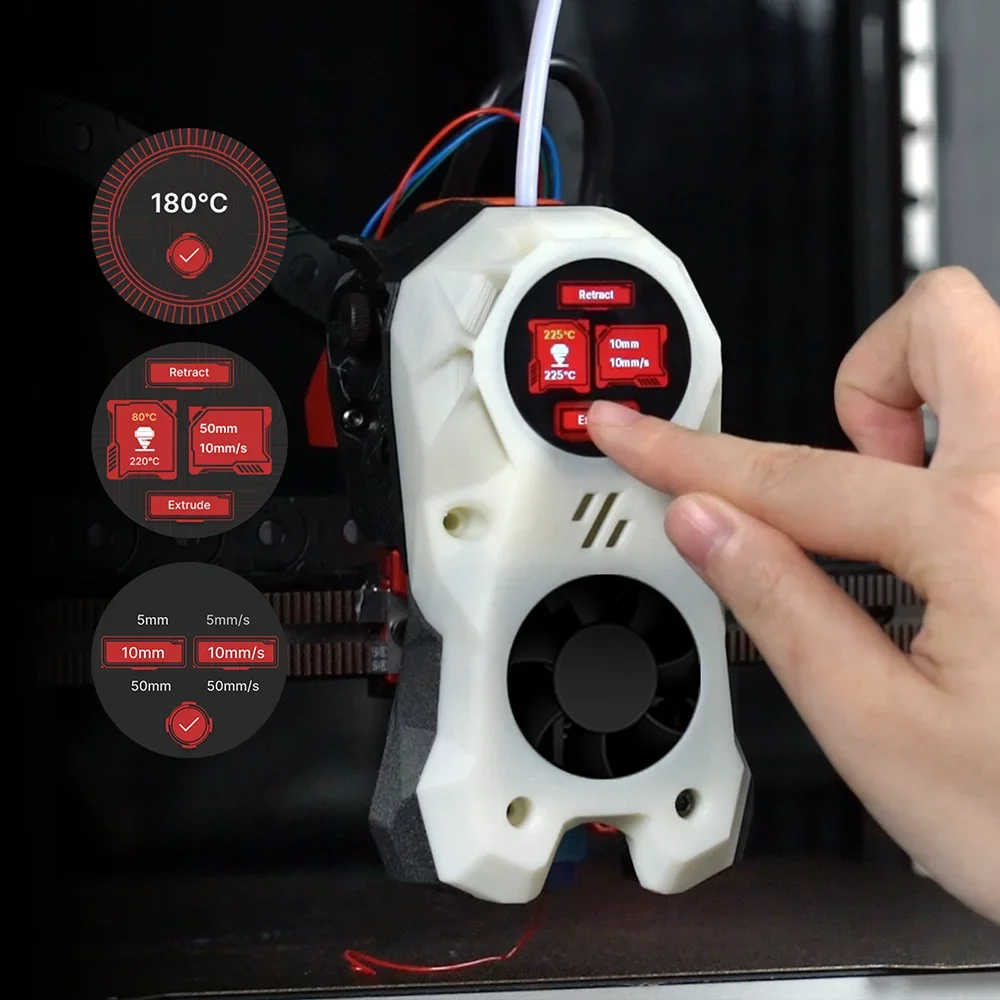

KNOMI 2 터치 기능: 예

KNOMI 2 멀티 컬러 UI:예

OTA 지원: 예

KNOMI 2 외부 WiFi 안테나:예

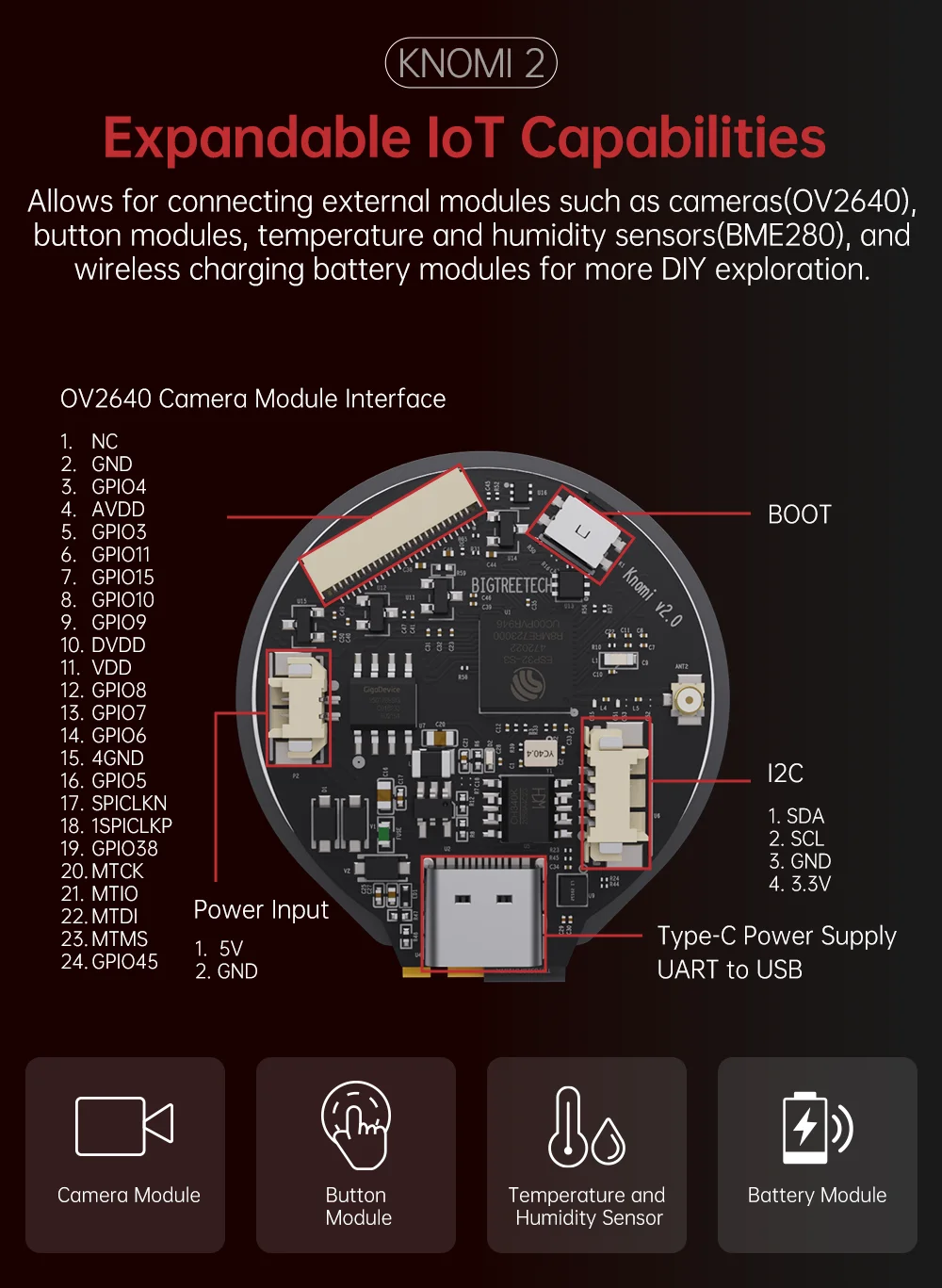

KNOMI 2 확장 인터페이스: OV2640 카메라 인터페이스(GPIO),I2C

KNOMI 2 온보드 가속도계:LIS2DW12

KNOMI 2 입력: DC 5V 1A

논리 전압: DC 3.3V

KNOMI 2 정격 전력: 0.65W

통신: ESP32-WIFI 802.11 b/g/n(802.11n, 최대 150Mbps), 작동 중심 주파수 범위: 2412-2484MHz

무선 연결: 온보드 2.4GHz Wi-Fi + Bluetooth 저에너지(BLE) SoC IEEE 802.11 b/g/n(2.4GHz Wi-Fi) 및 Bluetooth 5(LE)

플래시: 16MB

PSRAM: 8MB

펌웨어 지원: Klipper

작동 온도:-20°C~70°씨

보관 온도:30°C ~ 80°씨

대상: EBB SB2209 CAN,EBB SB2240 CAN,Voron Stealthburner,Voron V2.4

BIGTREETECH EBB SB2209/SB2240 CAN V1.0은 Shenzhen Big Tree Technology Co., Ltd의 3D 프린팅 팀이 Voron StealthBurner에 적용한 도구 보드로, USB 또는 CAN을 통해 통신할 수 있어 연결이 크게 단순화됩니다.

SB2209/SB2240 CAN V1.0을 선택하는 이유는 무엇입니까?

1. VORON StealthBurner 설치 위치에 딱 맞습니다.
2. ADXL345 가속도계의 시운전 위치는 설치 위치와 일치합니다.
3. 팬 전압 5V 12V 24V 선택 가능, 4선 팬 지원, 더 많은 DIY 충족
4. 새로운 XT30 모델 CAN 버스가 더욱 안정적이고 편리해졌습니다.
5. 온보드 Max31865, 패들 스위치 선택, 2선 및 4선 PT100 PT1000 지원

EBB SB2209 CAN V1.0

사양

마이크로프로세서: 팔® 32비트 코르텍스®-M0+ CPU STM32G0B1CBT6 64MHz

입력 전압: DC12V-DC24V 9A

논리 전압: DC 3.3V

가열 인터페이스: 가열 막대(E0), 최대 출력 전류: 5A

온보드 센서: ADXL345

팬 인터페이스: CNC 팬 2개(FAN0, FAN1).4선 팬 포트 1개.

팬 포트 최대 출력 전류: 1A, 피크 값 1.5A

확장 인터페이스: EndStop, ABL, RGB, PT100/PT1000, USB 인터페이스, CAN 인터페이스, SPI 인터페이스

모터 드라이브: 온보드 TMC2209

특징

1.보드에는 BOOT 및 RESET 버튼이 예약되어 있습니다.사용자는 USB를 사용하여 DFU 모드로 들어가 펌웨어를 업데이트할 수 있습니다.

2.서미스터는 점퍼를 통해 풀업 저항 값을 선택할 수 있으며, 이 방법으로 PT1000(2.2K 풀업 저항)을 지원하므로 고객 DIY 사용에 편리합니다.

3.온보드 양방향 CNC 팬, 단방향 4선 팬 인터페이스

4.근접 스위치, CNC 팬, 4선 팬 지원 VIN/12V/5V 전압 선택

5.온보드 SPI 출력 인터페이스인 이 포트는 재료 차단, 재료 차단 감지 또는 기타 기능의 DIY 작업에 사용할 수 있는 두 개의 독립적인 IO 포트로 예약되어 있습니다.

6.온보드 MAX31865, 2선/4선 PT100/PT1000 옵션 지원

7.CAN 또는 USB 통신이 지원됩니다.CAN의 120R 종단 저항은 점퍼 캡을 통해 선택할 수 있으며 CAN 포트는 확장을 위해 예약되어 있습니다.

8.고객의 DIY 요구 사항을 크게 충족하는 DIY 단자, 암 리드, 양방향 스터드 및 나사가 장착되어 있습니다.

EBB SB2240 CAN V1.0

사양

외관 크기: 68.5mm*42.5mm

마이크로프로세서: 팔® 32비트 코르텍스®-M0+ CPU STM32G0B1CBT6 64MHz

입력 전압: DC12V-DC24V 9A

논리 전압: DC 3.3V

가열 인터페이스: 가열 막대(E0), 최대 출력 전류: 5A

온보드 센서: ADXL345

팬 인터페이스: CNC 팬 2개(FAN0, FAN1).4선 팬 포트 1개.

팬 포트 최대 출력 전류: 1A, 피크 값 1.5A

확장 인터페이스: EndStop, ABL, RGB, PT100/PT1000, USB 인터페이스, CAN 인터페이스, SPI 인터페이스

모터 드라이브: 온보드 TMC2240

운전 모드: SPI

스테핑 모터 인터페이스: EM

USB 통신 인터페이스: USB-type-C

특징

1.보다 포괄적인 회로 보호

2.더 높은 전력과 더 낮은 발열

3.기능은 가열 및 손상이 쉽지 않으며 수명이 길어집니다.

4. 메인보드에는 BOOT 및 RESET 버튼이 있습니다.사용자는 USB를 사용하여 DFU 모드로 들어가 펌웨어를 업데이트할 수 있습니다.

5.서미스터는 점퍼를 통해 풀업 저항 값을 선택할 수 있으며, 이 방법으로 PT1000(2.2K 풀업 저항)을 지원하므로 고객 DIY 사용에 편리합니다.

6.온보드 양방향 CNC 팬, 단방향 4선 팬 인터페이스

7. 점퍼 캡 선택을 통한 USB 전원 켜기, 마더보드 DC-DC 및 USB5V를 효과적으로 분리

8.근접 스위치, CNC 팬, 4선 팬 지원 VIN/12V/5V 전압 선택

9.온보드 SPI 출력 인터페이스인 이 포트는 재료 차단, 재료 차단 감지 또는 기타 기능의 DIY 작업에 사용할 수 있는 두 개의 독립적인 IO 포트로 예약되어 있습니다.

10.온보드 MAX31865, 2선/4선 PT100/PT1000 옵션 지원

11.CAN 또는 USB 통신이 지원됩니다.CAN의 120R 종단 저항은 점퍼 캡을 통해 선택할 수 있으며 CAN 포트는 확장을 위해 예약되어 있습니다.

1. KNOMI만: KNOMI*1
2. EBB36 CAN V1.2 포함: KNOMI*1+EBB36 CAN V1.2*1
3. EBB36 번호 31865: KNOMI*1+EBB36 CAN V1.2(31865 제외)*1
4. EBB42 CAN V1.2 포함: KNOMI*1+EBB42 CAN V1.2*1
5. EBB42 번호 31865: KNOMI*1+EBB42 CAN V1.2(31865 제외)*1
6. EBB SB2209 CAN 포함: KNOMI*1+EBB SB2209 CAN*1
7. EBB SB2240 CAN 포함: KNOMI*1+EBB SB2240 CAN*1
8. SB2209-RP2040 포함: KNOMI*1+EBB SB2209 CAN(RP2040)*1
