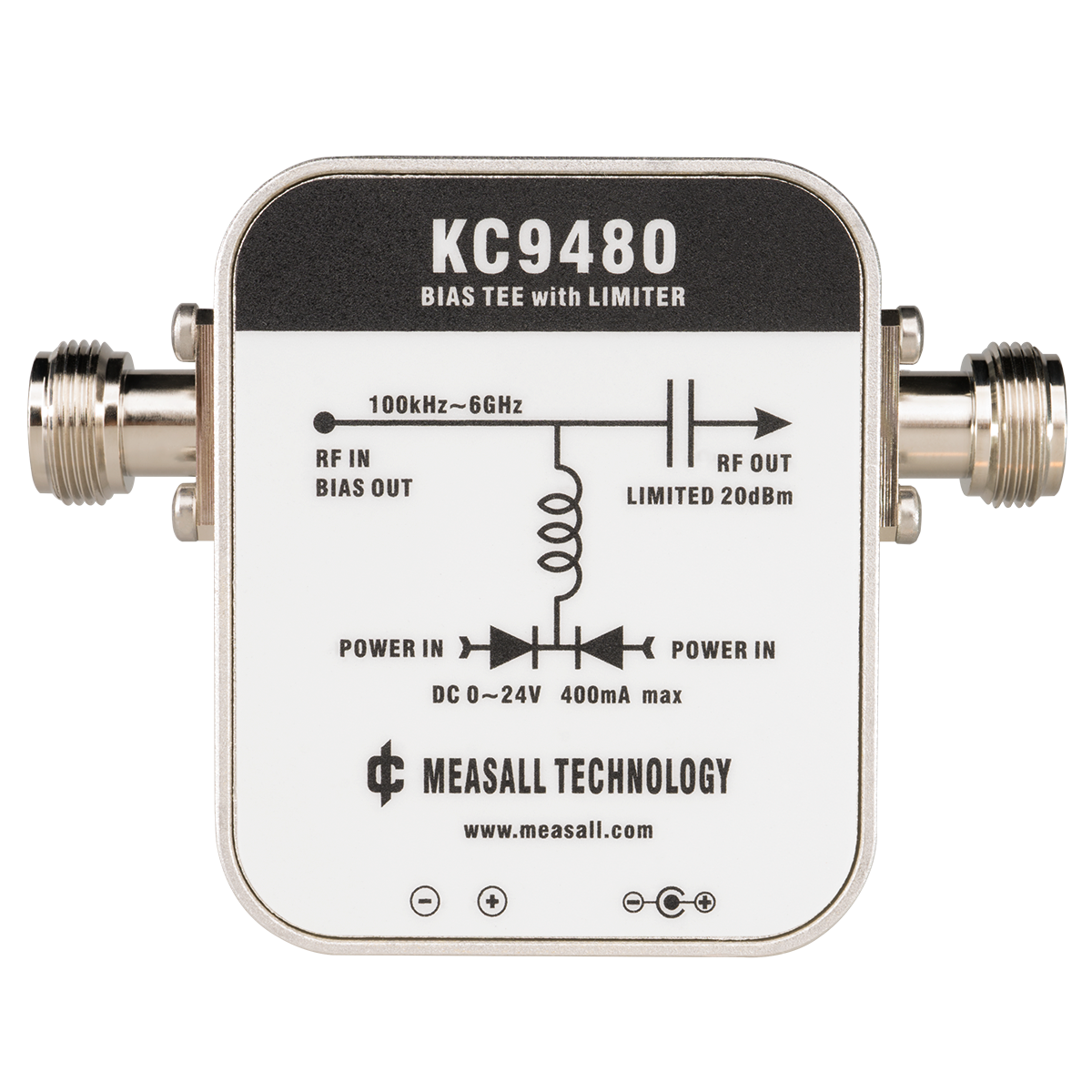

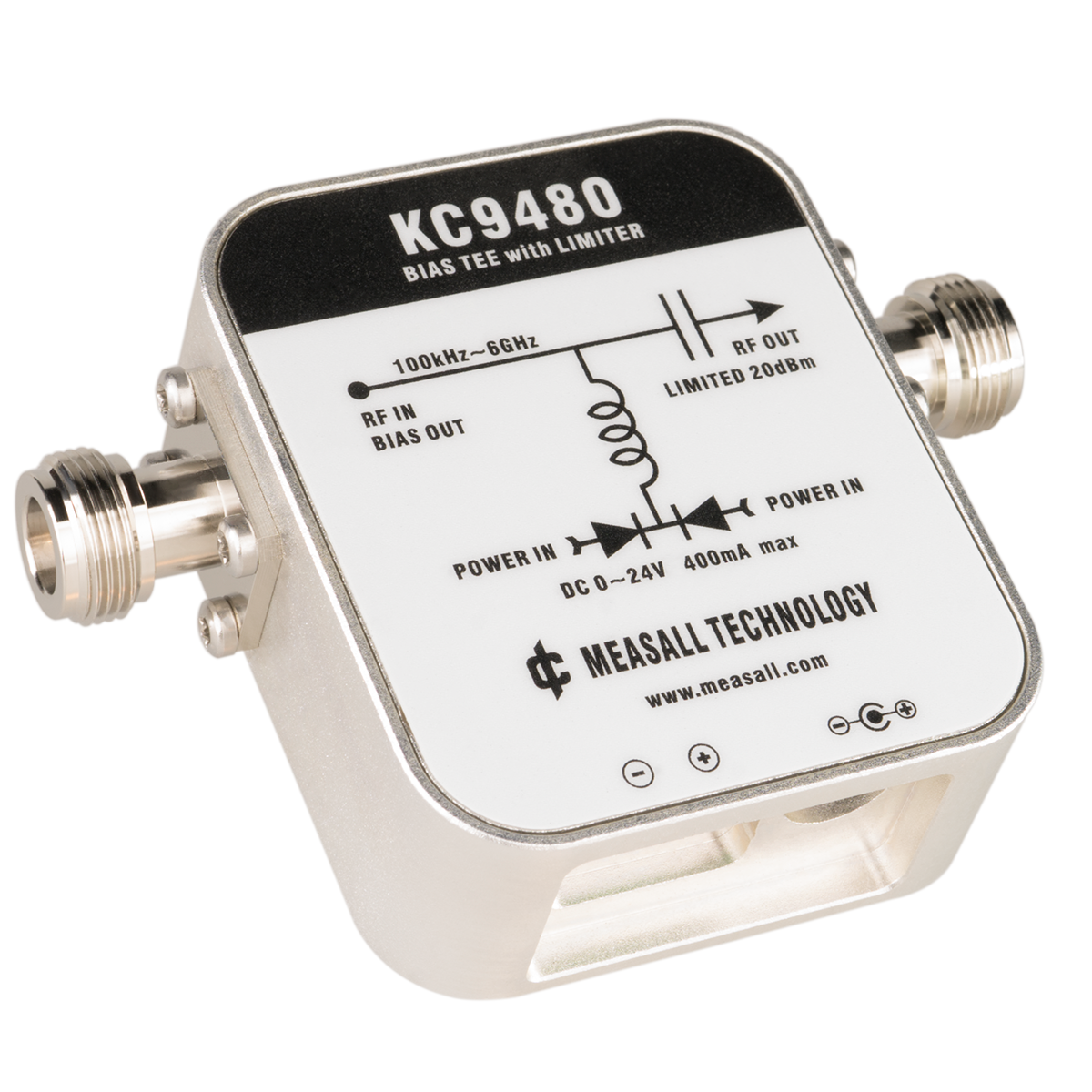

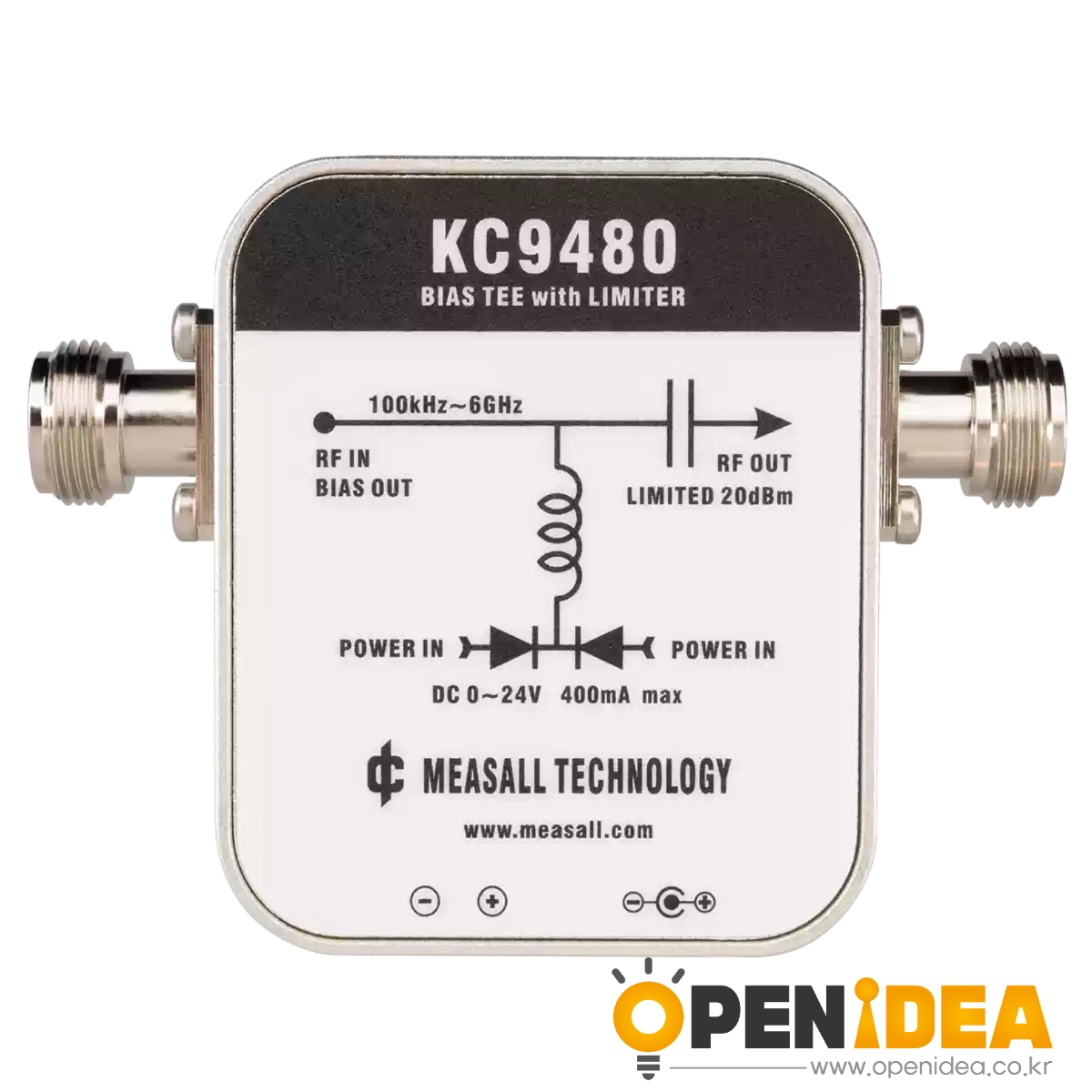

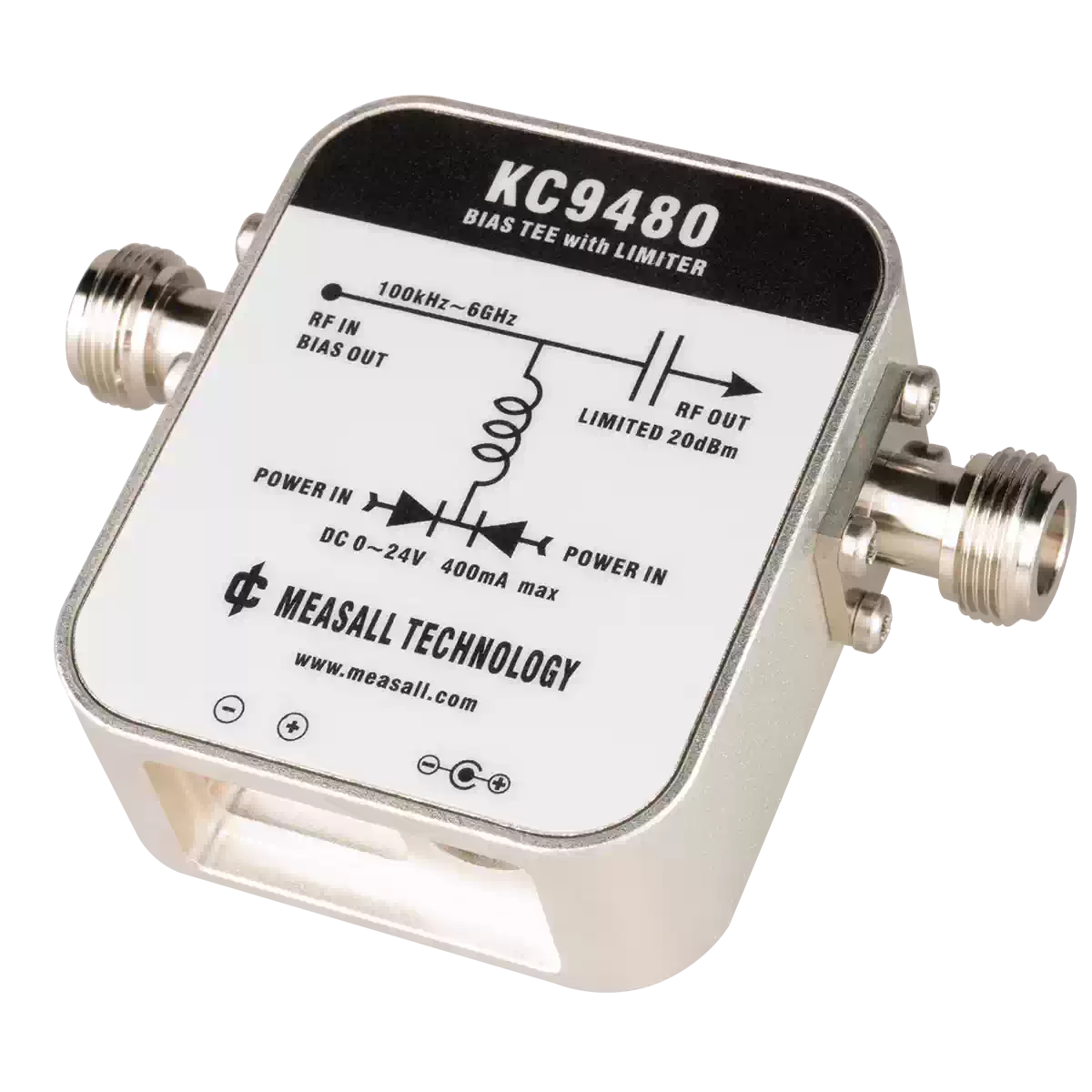

KC9480은 피더 전원 공급을 위한 DC 바이어서로, KC9605 시리즈 피더 전원 공급 증폭기와 함께 사용할 수 있습니다.


KC9480에는 내장 리미터가 있어 통과 전력을 일반적으로 20dBm 이하로 제한함으로써, 근거리의 갑작스러운 발신으로 인해 후속 수신기 등의 신호 사용 장치가 손상되는 것을 방지합니다. 사용 시 정상 입력 전력은 10dBm을 초과하지 않도록 주의해야 하며, 리미터가 빈번하게 전력을하지 않도록 해야 합니다. 리미터가 동작할 때는 필연적으로 상호 변조이 발생하기 때문입니다.



해당 장치의 ESD 내성은 CLASS1C입니다. 낙뢰 위험이 있는 곳에서 사용할 경우, 전방에 서지 보호기(피뢰기)를 설치해야 하며, 사용하는 서지 보호기는 바이어스 테이터(bias tee)에서 제공하는 직류 전압을 견딜 수 있어야 합니다. 서지 보호기가 방전할 경우, 바이어스 테이터의 직류가 서지 보호기에 의해 단락되며, 내부 퓨즈가 끊어질 때까지 아크가 소멸되지 않습니다.

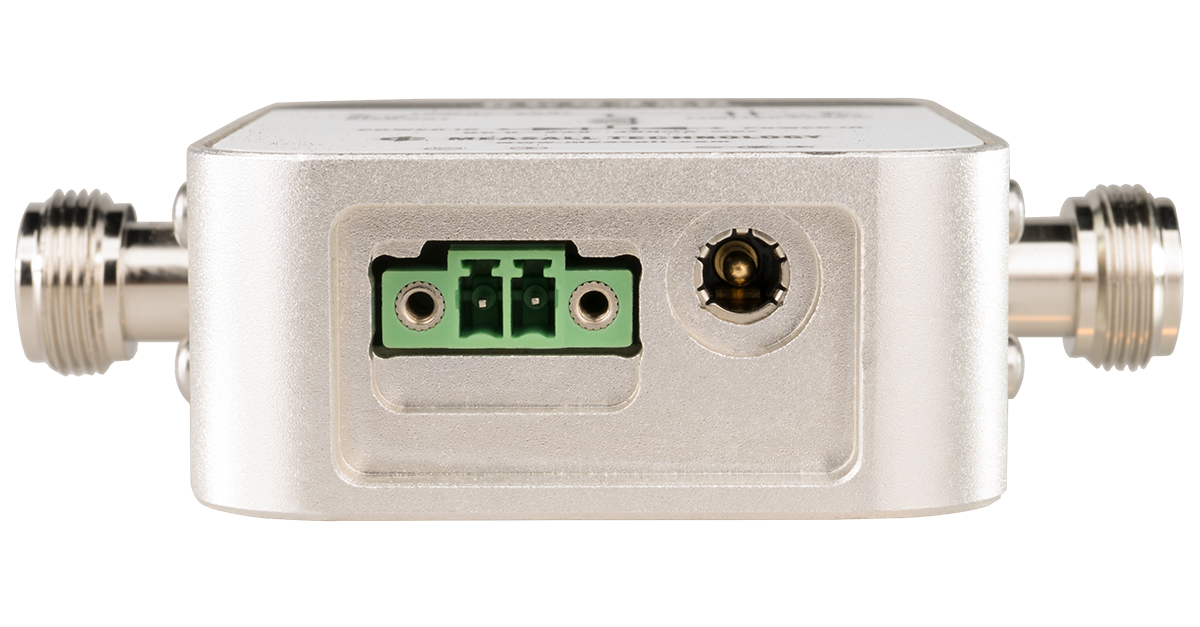

다양한 적용 시나리오에 대응하기 위해 KC9480에는 두 개의 전원 입력 포트가 있으며, 하나만 사용해도 되지만, 두 개를 동시에 사용하여 중복성을 제공할 수도 있습니다. KC9605에 사용할 때, 긴 세분화된 급전선을 사용하는 경우 전압을 적절히 높여야 하며, 최대 24V를 초과하지 않아야 합니다.


KC9480은 기기실 또는 방수 캐비닛에서 사용하기에 적합하며, 자체적인 방수 기능은 없습니다. 참고로 KC9605 시리즈 앰프만 방수 기능을 갖추고 있어 실외에 설치할 수 있으며, 이에 전원을 공급하는 바이어스 티는 방습 및 방수가 가능한 장소에 설치해야 합니다.



1、기술적 매개변수:

1.1. 주파수 범위

100kHz~6GHz

1.2. 삽입 손실(최대값)

1MHz~1GHz: 1.5dB

1GHz~3GHz: 2dB

3GHz~6GHz: 4dB



전치 증폭기와 함께 사용하는 경우, 삽입 손실은 중요하지 않으며 시스템 감도에 영향을 주지 않습니다.

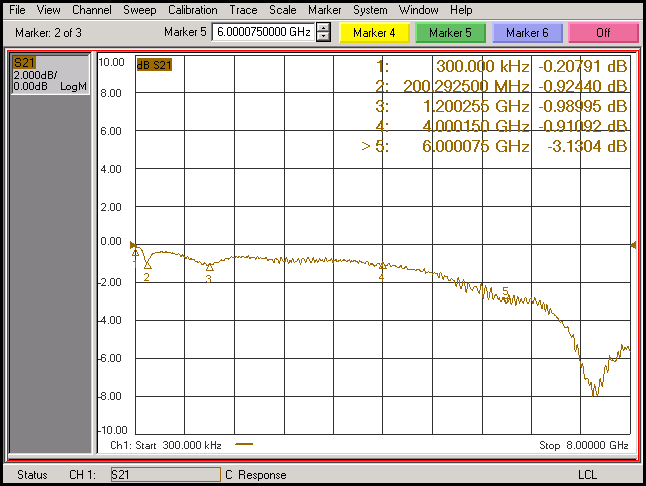

위 데이터는 보증값이며, 삽입 손실의 전형값은 아래 그래프(실측치)와 같습니다.



1.3. 극한 전압

30V

1.4. 클리핑 개시 레벨

17dBm

1.5. 전류

정상: 300mA

극한: 400mA



수신 전용으로,사용하십시오, 송신기 출력 연결을 절대 금지합니다.실제 사용 환경에 따라 케이스 등의 등전위 접지를 권장합니다.
