기능 및 설계 설명:
회로는 요구사항에 따라 연결되고 시간 저항 및 공전압이 설정됩니다.
전원 공급 후 트리거 전까지 출력단은 고전압(HIGH) 상태입니다.
트리거 단자의 "하강 에지"(HIGH → LOW 변화 순간)가 트리거 신호로 작용하며, 트리거 후 출력단은 즉시 저전압(LOW)으로 변하면서 회로가 타이밍을 시작합니다.
설정된 시간이 경과하면 출력단은 다시 고전압(HIGH)으로 복귀하며, 다음 "하강 에지" 트리거를 대기합니다.
칩은 비재트리거(Non-Retriggerable) 방식으로, 트리거 후 출력이 LOW인 동안 추가 트리거가 발생해도 무효화됩니다.
트리거 단자의 "하강 에지"는 고전압에서 저전압으로 변화하는 순간을 의미합니다.
일반적으로 고전압은 VCC 전압을, 저전압은 0~0.3V 또는 GND를 가리키며, 해당 전압 조건만 충족하면 됩니다.
트리거 단자는 GND에 연결된 푸시 버튼, MCU I/O 핀 또는 기타 디지털 회로로 "하강 에지"를 생성해 트리거할 수 있습니다.
전원 인가 시 즉시 트리거되도록 설계할 경우, 트리거 단자를 GND에 쇼트시키면 전원 연결 시 자동 트리거되며, 시간 종료 후 출력이 HIGH로 복귀해 다음 트리거를 대기합니다.

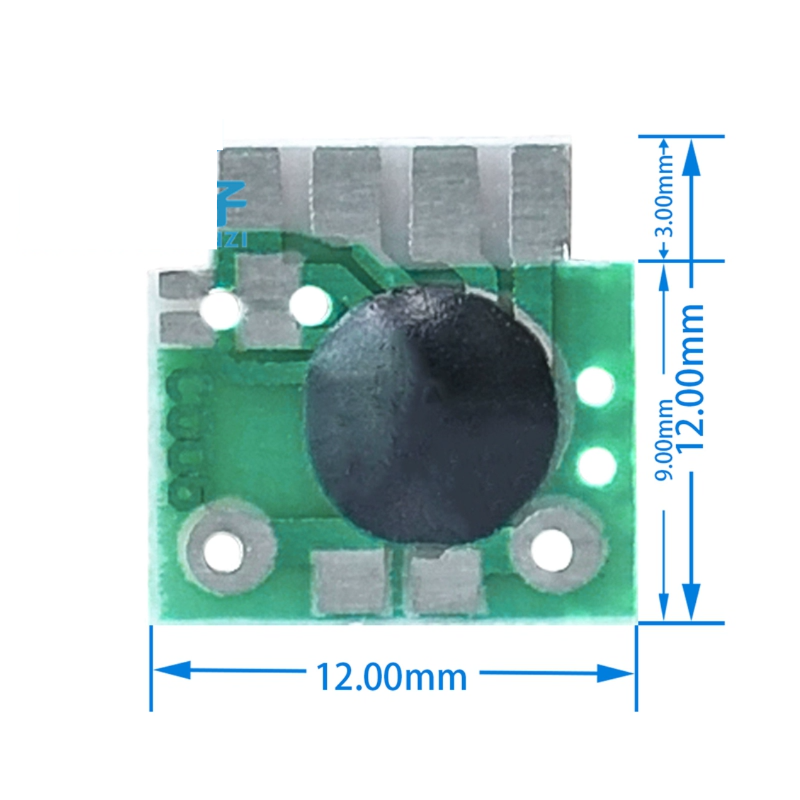

칩 특징:
CMOS 공정 적용으로 저전력 소모, 무연(Pb-Free) 및 환경 친화적입니다.
출력 LOW 시 LED 직접 구동 가능(전류 제한 저항 필수), 출력 HIGH 시 트랜지스터 구동 가능(전류 제한 저항 필수).
저항으로 타이밍 시간 조절 가능(8*N[N=0,1,2,3] 배율 선택), 2초~1000시간 범위 설정 지원.
트리거 모드 또는 트리거 단자 GND 연결 시 전원 인가 타이머 모드 선택 가능.
대기 시 출력 HIGH, 하강 에지 트리거 시 출력 LOW로 전환, 지연 시간 종료 후 자동 HIGH 복귀.
